MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
8. Installare il bullone drenaggio olio e laguarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.NOTADopo l’accensione del motore, la spia livel-
lo olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10402
Se la spia livello olio lampe ggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spe gnere imme diatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.11. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.

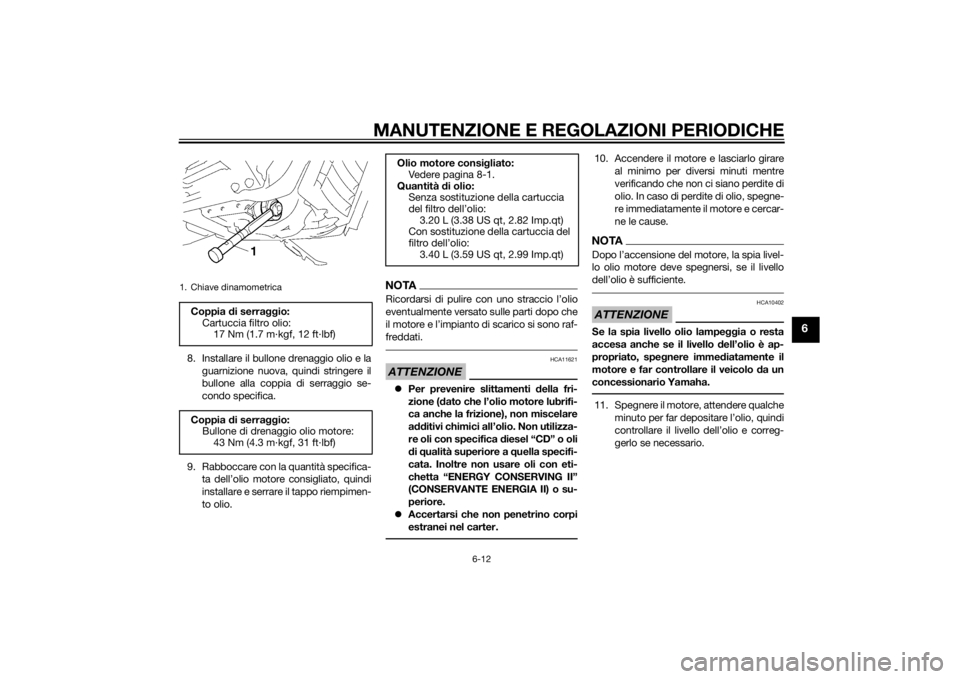

1. Chiave dinamometricaCoppia di serra ggio:
Cartuccia filtro olio: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serra ggio:
Bullone di drenaggio olio motore:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Senza sostituzione della cartuccia
del filtro dell’olio:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Con sostituzione della cartuccia del
filtro dell’olio:
3.40 L (3.59 US qt, 2.99 Imp.qt)
U2SSH1H0.book Page 12 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
HAU20071
Liqui do refri gerantePrima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU42635
Per controllare il livello del li qui do refri-
g erante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTASi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
 Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il livello del liquido refrigerante èall’altezza o al di sotto del riferimento
livello min., togliere il pannello A. (Ve-
dere pagina 6-8.)
4. Togliere il tappo serbatoio liquido re- frigerante, aggiungere liquido refrige-
rante fino al riferimento livello max., e
poi installare il tappo del serbatoio.
AVVERTENZA! To gliere solo il tap-
po serbatoio li qui do refri gerante.
Non tentare mai di to gliere il tappo
ra diatore quand o il motore è cal do.
[HWA15162]
ATTENZIONE: Se non si di-
spone di liq uido refri gerante, utiliz-
zare al suo posto ac qua distillata o
ac qua del rubinetto non calcarea.
Non utilizzare ac qua calcarea o sa-
lata, in q uanto sono dannose per il motore. Se si è usata
dell’ac qua al
posto del refri gerante, sostituirla
con refri gerante al più presto possi-
bile, altrimenti l’impianto di raffre d-
d amento non sarebbe protetto dal
g elo e d alla corrosione. Se si è a g-
g iunta acq ua al refri gerante, far
controllare al più presto possibile
d a un concessionario Yamaha il
contenuto di refri gerante, altrimenti
l’efficacia del li qui do refri gerante si
ri duce.
[HCA10473]
5. Installare il pannello.

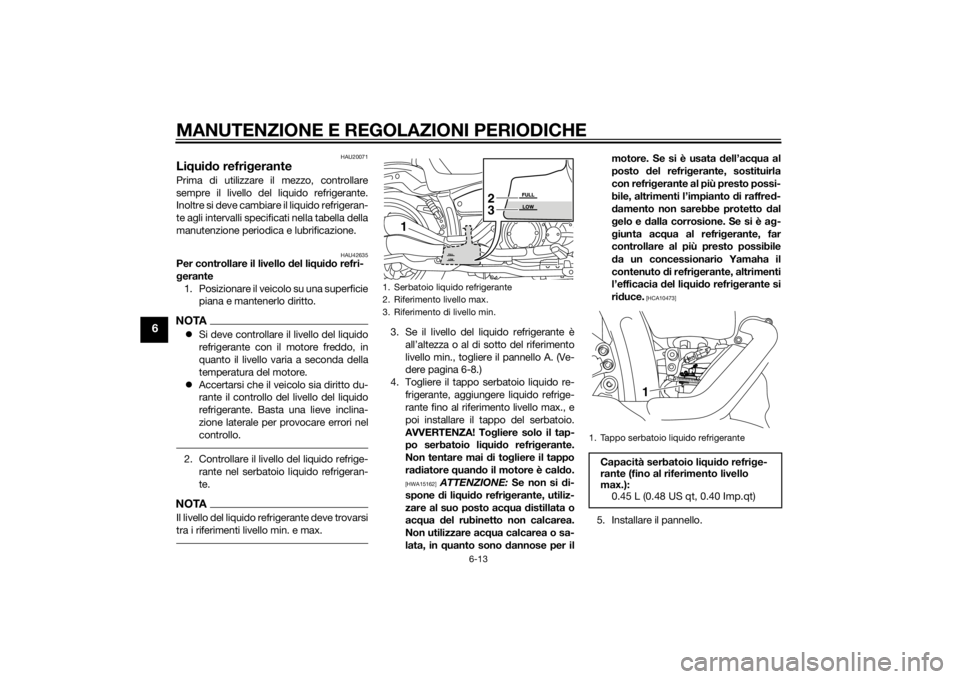

1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
23
1
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio li qui do refri ge-
rante (fino al riferimento livello
max.): 0.45 L (0.48 US qt, 0.40 Imp.qt)
1
U2SSH1H0.book Page 13 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
NOTAAccertarsi che il tubo sfiato del serbatoio li-
quido refrigerante sia posato correttamente
attraverso la guida.
HAU33032
Cambio del li qui do refri gerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di to glie-
re il tappo ra diatore quand o il motore è
cal do.
[HWA10382] HAU42443
Sostituzione elemento filtranteSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorro-
no zone molto umide o polverose.
1. Togliere il coperchio cassa filtro to-
gliendo i bulloni.
2. Estrarre l’elemento filtrante. 3. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
d ell’aria sia allo ggiato correttamen-
te nella cassa filtro. Non si d eve mai
far funzionare il motore senza l’ele-
mento del filtro d ell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilin dro (i cilin dri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
4. Installare il coperchio cassa filtro in- stallando i bulloni.

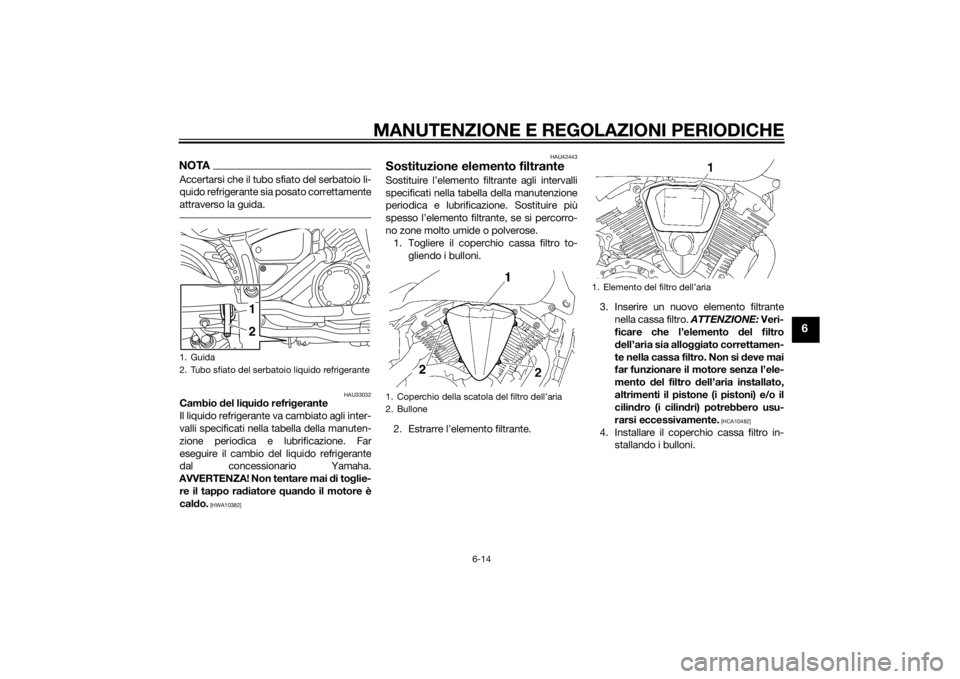

1. Guida
2. Tubo sfiato del serbatoio liquido refrigerante
12
1. Coperchio della scatola del filtro dell’aria
2. Bullone
1. Elemento del filtro dell’aria
U2SSH1H0.book Page 14 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
HAU21385
Controllo del gioco della mano-
pola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 4.0–6.0 mm (0.16–0.24 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co della manopola acceleratore e, se
necessario, farlo regolare da un concessio-
nario Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
HAU61710
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni g ravi o il decesso a
se guito della perd ita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quando
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve reg olare la pressione pneu-
matici in funzione della velocità di
marcia e d el peso totale del pilota,
d el passeggero, del carico e d eg li
accessori omolo gati per questo
mo dello.

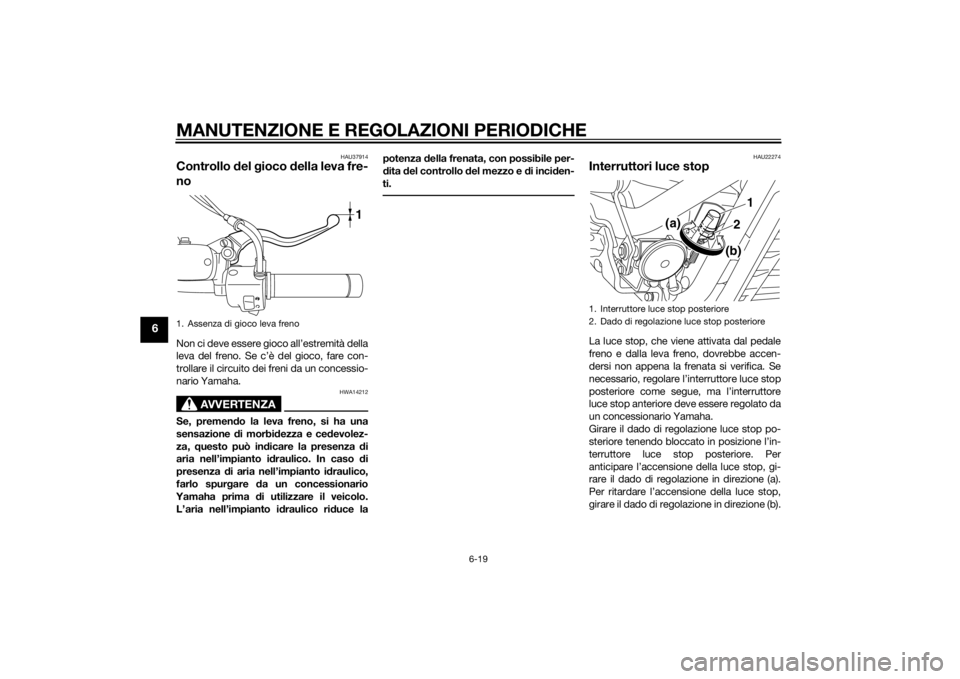

1. Gioco della manopola acceleratore
1
U2SSH1H0.book Page 15 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAIl limite di profondità battistrada può differi-
re da nazione a nazione. Rispettare sempre
le disposizioni di legge della nazione d’im-
piego.
AVVERTENZA
HWA10472
 Fare sostituire i pneumatici ecces-
sivamente consumati d a un con-
cessionario Yamaha. Oltre a d
essere ille gale, l’utilizzo d el veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità di marcia e
può provocare la per dita del con-
trollo del mezzo.
 Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possie de le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Pressione pneumatici (misurata a
pneumatici fre ddi):
Carico massimo d i 90 kg (198 lb):
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 280 kPa (2.80 kgf/cm2, 41 psi)
Da 90 k g (198 lb) fino al carico
massimo: Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 280 kPa (2.80 kgf/cm2, 41 psi)
Carico massimo*:
204 kg (450 lb)
* Peso totale del conducente, del passeggero, del carico e degli ac-
cessori

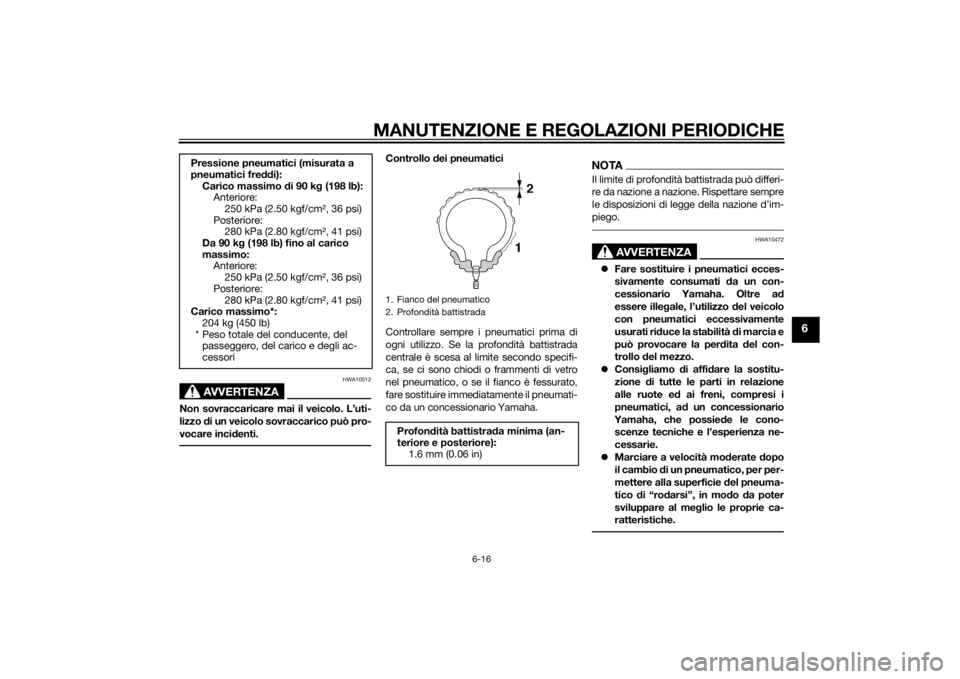

1. Fianco del pneumatico
2. Profondità battistrada
Profon dità battistra da minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
U2SSH1H0.book Page 16 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e quello poste-
riore devono essere d ella stessa marca
e desi gn, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocan do inci denti.Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
HAU21963
Ruote in le gaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
Pneumatico anteriore:
Dimensioni:
120/70 21M/C 62H
Produttore/modello: BRIDGESTONE/EXEDRA G721 G
Pneumatico posteriore: Dimensioni:210/40R18M/C 73H
Produttore/modello: BRIDGESTONE/EXEDRA G852
RADIAL G
U2SSH1H0.book Page 17 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
HAU50701
Regolazione gioco della leva fri-
zioneIl gioco della leva frizione dovrebbe essere
di 5.0–10.0 mm (0.20–0.39 in) come illustra-
to nella figura. Controllare periodicamente il
gioco della leva frizione e regolarlo come
segue, se necessario.
1. Allentare il controdado sulla leva fri-
zione.
2. Per aumentare il gioco della leva frizio- ne, girare il bullone di regolazione gio-
co leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, gira-
re il bullone di regolazione in direzione
(b).
NOTASe si riesce ad ottenere il gioco della leva
frizione secondo specifica con il metodo
sopra descritto, saltare i passi 3–6.3. Girare il bullone di regolazione com-
pletamente in direzione (a) per allenta-
re il cavo frizione.
4. Far scorrere le coperture in gomma di- stanziandole una dall’altra e quindi al-
lentare il controdado.
5. Per aumentare il gioco della leva frizio- ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridurre
il gioco della leva frizione, girare il
dado di regolazione in direzione (b). 6. Serrare il controdado sul cavo frizione,
e poi fare scorrere le coperture in
gomma alle posizioni originali.
7. Serrare il controdado sulla leva frizio- ne.

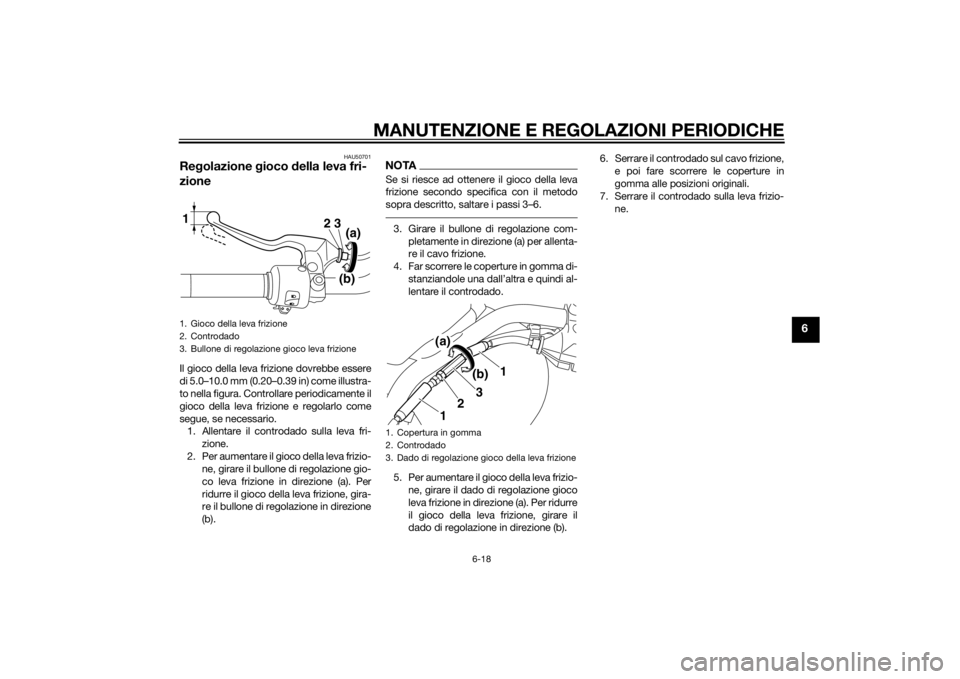

1. Gioco della leva frizione
2. Controdado
3. Bullone di regolazione gioco leva frizione
3(a)(b)
2
1
1. Copertura in gomma
2. Controdado
3. Dado di regolazione gioco della leva frizione
(a)
1
(b)
1
2
3
U2SSH1H0.book Page 18 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
HAU37914
Controllo del gioco della leva fre-
noNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ced evolez-
za, questo può in dicare la presenza di
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto id raulico riduce la potenza
della frenata, con possibile per-
d ita del controllo del mezzo e d i inciden-
ti.
HAU22274
Interruttori luce stopLa luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, regolare l’interruttore luce stop
posteriore come segue, ma l’interruttore
luce stop anteriore deve essere regolato da
un concessionario Yamaha.
Girare il dado di regolazione luce stop po-
steriore tenendo bloccato in posizione l’in-
terruttore luce stop posteriore. Per
anticipare l’accensione della luce stop, gi-
rare il dado di regolazione in direzione (a).
Per ritardare l’accensione della luce stop,
girare il dado di regolazione in direzione (b).
1. Assenza di gioco leva freno
1
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
(b)
(a)
1
2
U2SSH1H0.book Page 19 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
HAU22393
Controllo delle pasti glie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22432
Pasti glie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che le scanalature indicatori d’usura sono quasi scomparse, fare sostituire in gruppo
le pastiglie freni da un concessionario
Yamaha.
HAU22501
Pasti
glie freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore rivestimento pastiglia freno. Se
una pastiglia freno è danneggiata, o se lo
spessore rivestimento pastiglia freno è infe-
riore a 0.8 mm (0.03 in), fare sostituire in
gruppo le pastiglie freni da un concessio-
nario Yamaha.
HAU22582
Controllo del livello li qui do freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore

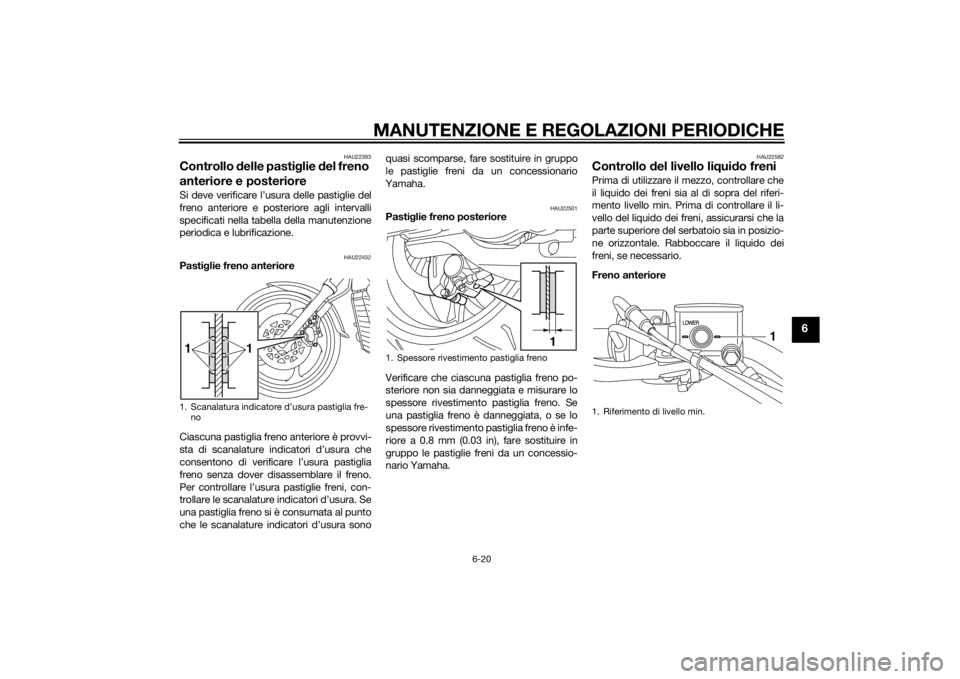

1. Scanalatura indicatore d’usura pastiglia fre-
no1
1
1. Spessore rivestimento pastiglia freno
1
1. Riferimento di livello min.
1
U2SSH1H0.book Page 20 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
Freno posteriore
AVVERTENZA
HWA15991
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le se guenti precauzioni:
 Un livello insufficiente del li qui do
freni potrebbe provocare l’in gresso
d i aria nel circuito freni, causan do
una diminuzione delle prestazioni di
frenata.
 Pulire il tappo d i riempimento prima
d i rimuoverlo. Utilizzare solo li qui do
d ei freni DOT 4 proveniente da un
contenitore si gillato. 
Utilizzare solo il liq uido freni pre-
scritto secon do specifica; altrimen-
ti le g uarnizioni in g omma
potrebbero deteriorarsi, causan do
per dite.
 Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
 Evitare infiltrazioni d ’acqua nel ser-
b

atoio li qui do freni durante il riforni-
mento. L’ac qua causa una notevole
ri duzione del punto di ebollizione
d el li qui do e può provocare il “vapor
lock”.
ATTENZIONE
HCA17641
Il li qui do freni può danne ggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre- ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
1. Riferimento di livello min.Li
qui do freni prescritto secon do
specifica: DOT 41
U2SSH1H0.book Page 21 Monday, October 27, 2014 9:01 AM
