YAMAHA XVS1300CU 2016 Manuale de Empleo (in Spanish)

Información relativa a la seguridad
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y mo dificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
 No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de inclina-
ción, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o grandes pueden afectar gravemen-
te a la estabilidad de la motocicleta
por sus efectos aerodinámicos. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
 Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del mo-
tor, con el consiguiente peligro.
U2SSS2S0.book Page 4 Friday, July 10, 2015 10:54 AM

Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-15 las especifica-
ciones de los neumáticos e información
adicional sobre su sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo.  Retire cualquier elemento suelto de la
motocicleta.
 Compruebe que el grifo de gasolina
(en caso pertinente) está en la posi-
ción “OFF” y que no hay fugas de
combustible.
 Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
 Ponga una marcha (para modelos con
transmisión manual).
 Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta, como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la
ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
 Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.U2SSS2S0.book Page 5 Friday, July 10, 2015 10:54 AM

Descripción
2-1
2
SAU10411

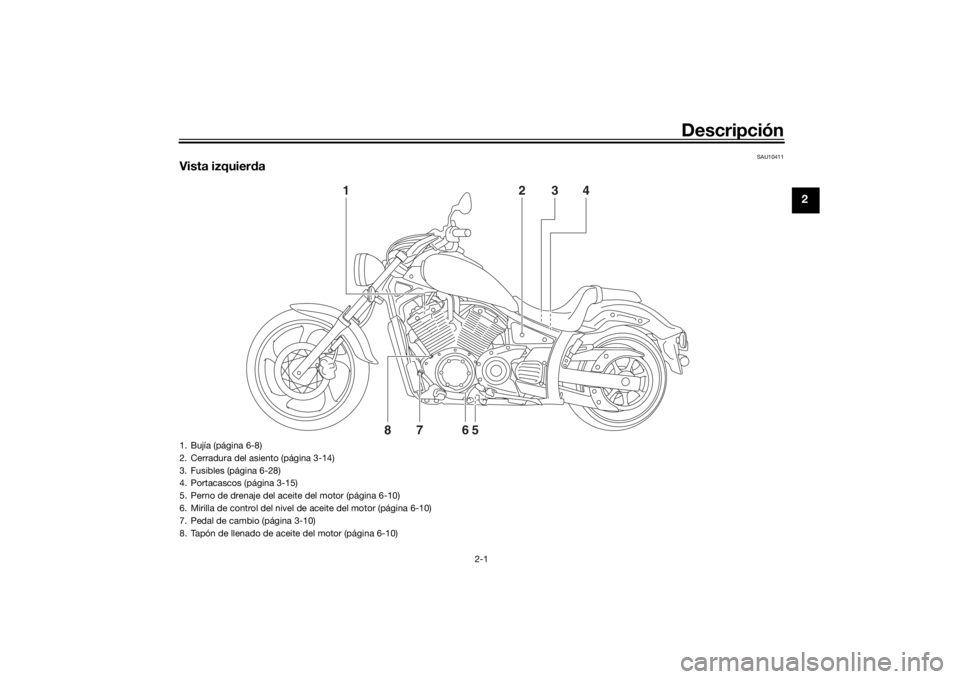

Vista izquierda
2
3
4
1
7
8
65
1. Bujía (página 6-8)
2. Cerradura del asiento (página 3-14)
3. Fusibles (página 6-28)
4. Portacascos (página 3-15)
5. Perno de drenaje del aceite del motor (página 6-10)
6. Mirilla de control del nivel de aceite del motor (página 6-10)
7. Pedal de cambio (página 3-10)
8. Tapón de llenado de aceite del motor (página 6-10)
U2SSS2S0.book Page 1 Friday, July 10, 2015 10:54 AM

Descripción
2-2
2
SAU10421

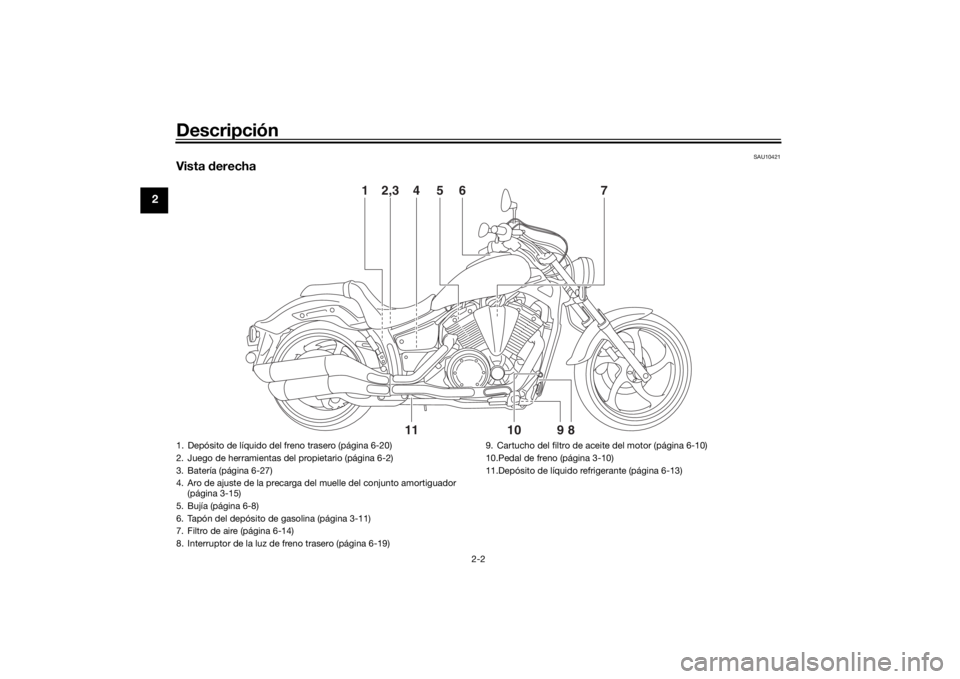

Vista derecha
2,3
4
6
7
5
1
11
9
10
8
1. Depósito de líquido del freno trasero (página 6-20)
2. Juego de herramientas del propietario (página 6-2)
3. Batería (página 6-27)
4. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-15)
5. Bujía (página 6-8)
6. Tapón del depósito de gasolina (página 3-11)
7. Filtro de aire (página 6-14)
8. Interruptor de la luz de freno trasero (página 6-19) 9. Cartucho del filtro de aceite del motor (página 6-10)
10.Pedal de freno (página 3-10)
11.Depósito de líquido refrigerante (página 6-13)U2SSS2S0.book Page 2 Friday, July 10, 2015 10:54 AM

Descripción
2-3
2
SAU10431
Mandos e instrumentos
1
2
3
4
6
5
8
7
1. Maneta de embrague (página 3-9)
2. Interruptores izquierdos del manillar (página 3-8)
3. Indicador multifunción (página 3-4)
4. Interruptor principal/Bloqueo de la dirección (página 3-1)
5. Depósito de líquido del freno delantero (página 6-20)
6. Interruptores derechos del manillar (página 3-8)
7. Puño del acelerador (página 6-15)
8. Maneta de freno (página 3-10)
U2SSS2S0.book Page 3 Friday, July 10, 2015 10:54 AM

Funciones de los instrumentos y man dos
3-1
3
SAU10462

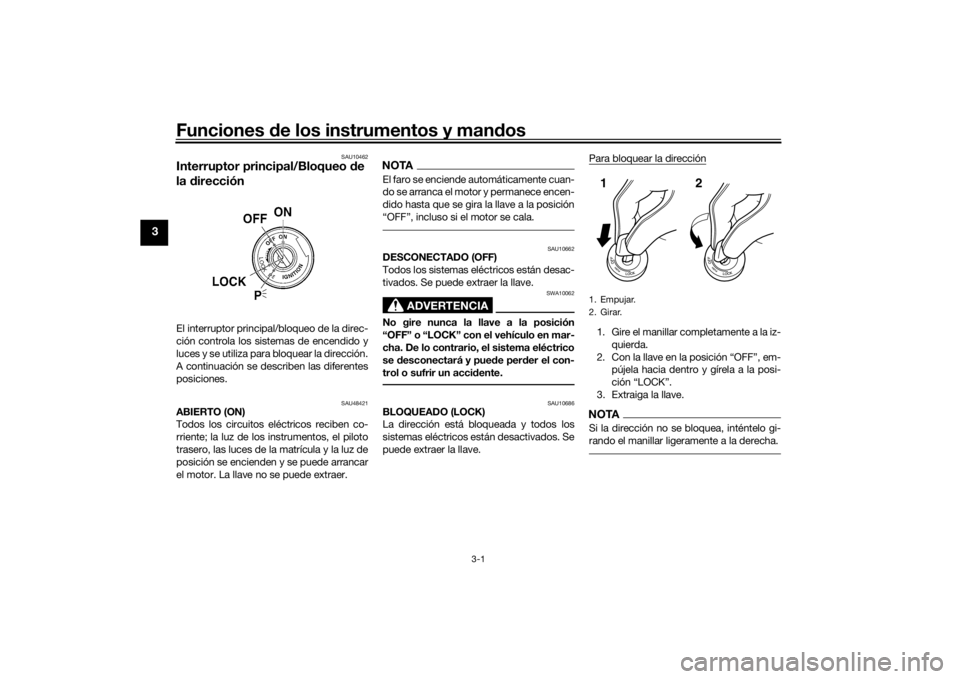

Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU48421
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, las luces de la matrícula y la luz de
posición se encienden y se puede arrancar
el motor. La llave no se puede extraer.
NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF”, incluso si el motor se cala.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pued e perder el con-
trol o sufrir un acci dente.
SAU10686
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em- pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-
rando el manillar ligeramente a la derecha.1. Empujar.
2. Girar.12
U2SSS2S0.book Page 1 Friday, July 10, 2015 10:54 AM

Funciones de los instrumentos y man dos
3-2
3
Para desbloquear la dirección1. Introduzca la llave.
2. Con la llave en la posición “LOCK”,
empújela hacia dentro y gírela a la po-
sición “OFF”.
SAU59680
(Estacionamiento)
Las luces de emergencia y los intermiten-
tes se pueden encender, pero el resto de
los sistemas eléctricos están desconecta-
dos. Se puede extraer la llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA20760
El uso de las luces d e emergencia o los
intermitentes durante un perio do de
tiempo prolonga do pod ría ocasionar la
d escarga de la batería.
SAU49398
Luces ind icadoras y d e aviso
SAU11022
Luz indica dora de intermitencia “ ”
Esta luz indicadora parpadea cuando está
activada una luz de intermitencia.
SAU11061
Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
1. Empujar.
2. Girar.12
1. Luz de aviso de avería del motor “ ”
2. Luz de aviso de la temperatura del líquido refrigerante “ ”
3. Luz indicadora de punto muerto “ ”
4. Luz indicadora de la luz de carretera “ ”
5. Luz indicadora de intermitencia “ ”
6. Luz de aviso del nivel de aceite “ ”
7. Luz de aviso del nivel de gasolina “ ”
4567
321
U2SSS2S0.book Page 2 Friday, July 10, 2015 10:54 AM

Funciones de los instrumentos y man dos
3-3
3
SAU11081
Testigo d e luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11256
Luz de aviso d el nivel de aceite “ ”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a “ON” o permanece en-
cendida después de confirmar que el nivel
de aceite es correcto (ver página 6-10),
haga revisar el vehículo en un concesiona-
rio Yamaha.NOTA Incluso si el nivel de aceite es suficien-
te, la luz de aviso puede parpadear al
circular por una cuesta o durante las
aceleraciones o desaceleraciones
bruscas, pero esto no es un fallo.
 Este modelo está equipado con un
dispositivo de autodiagnóstico del cir-
cuito de detección del nivel de aceite.
Si se detecta una anomalía en el cir-
cuito de detección del nivel de aceite,
la luz de aviso del nivel de aceite par- padea repetidamente. En ese caso,
haga revisar el vehículo en un conce-
sionario Yamaha.
SAU50783
Luz
de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina ha disminuido hasta un ni-
vel muy bajo. (Véase la página 3-6). En ese
caso, ponga gasolina lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o per-
manece encendida después de poner
gasolina, haga revisar el vehículo en un
concesionario Yamaha.NOTAEste modelo está equipado con un disposi-
tivo de autodiagnóstico del circuito de de-
tección del nivel de gasolina. Si se detecta
una anomalía en el circuito de detección
del nivel de gasolina, la luz de aviso del ni-
vel de gasolina parpadea repetidamente.
En ese caso, haga revisar el vehículo en un
concesionario Yamaha.
SAU11447
Luz de aviso d e la temperatura d el líqui-
d o refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor in-
mediatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.NOTA En los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en fun-
ción de la temperatura del líquido re-
frigerante en el radiador.
 Si el motor se recalienta, consulte las
instrucciones adicionales de la página
6-35.
U2SSS2S0.book Page 3 Friday, July 10, 2015 10:54 AM

Funciones de los instrumentos y man dos
3-4
3
SAU42775
Luz de aviso d e avería d el motor “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. (Véase en la página
3-7 una explicación del dispositivo de auto-
diagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU50696
In dica dor multifunción
ADVERTENCIA
SWA12423
Asegúrese de parar el vehículo antes d e
efectuar cualquier cambio en las posi-
ciones de ajuste d el indica dor multifun-
ción. La manipulación del visor
multifunción durante la marcha pue de
d istraer al con ductor y ocasionar un ac-
ci dente.El indicador multifunción está provisto de
los elementos siguientes:
 velocímetro
 visor multifunción
NOTAExcepto cuando vaya a abrir la función de
control de brillo, gire la llave a la posición
“ON” antes de utilizar los interruptores “SE-
LECT” y “RESET”.

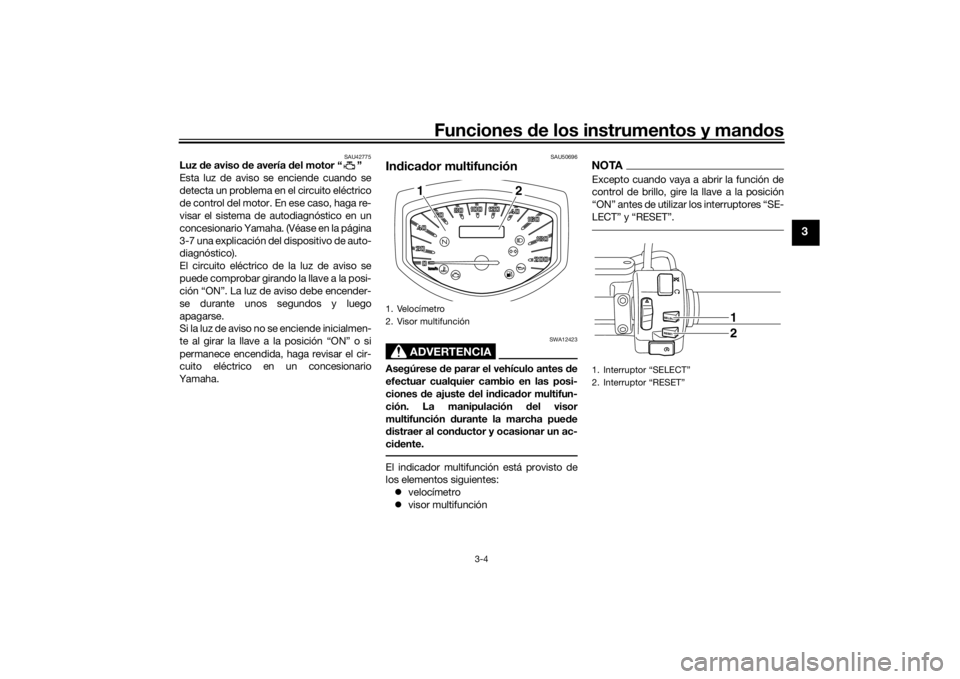

1. Velocímetro
2. Visor multifunción
2
1
1. Interruptor “SELECT”
2. Interruptor “RESET”
1
2
U2SSS2S0.book Page 4 Friday, July 10, 2015 10:54 AM

Funciones de los instrumentos y man dos
3-5
3
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico. Visor multifunción
El visor multifunción está provisto de los
elementos siguientes:
 cuentakilómetros
 dos cuentakilómetros parciales
 cuentakilómetros parcial de reserva
de gasolina
 indicador del nivel de gasolina
 reloj
 función de autodiagnóstico
 función de control de brillo
In dicaciones del visor multifunción
Pulse el interruptor “SELECT” para cambiar
la indicación entre el cuentakilómetros
“Odo”, los cuentakilómetros parciales
“Trip 1” y “Trip 2”, el indicador del nivel de
gasolina y el reloj en el orden siguiente: Odo
→ Trip 1 → Trip 2 → Indicador de
gasolina → Reloj → Odo
NOTAEl cuentakilómetros parcial de reserva de
gasolina y la función de autodiagnóstico se
activan automáticamente, en tanto que a la
función de control de brillo se accede por
separado.Cuentakilómetros y cuentakilómetros
parciales
El cuentakilómetros muestra la distancia
total recorrida por el vehículo.
Los cuentakilómetros parciales muestran la
distancia recorrida desde que se pusieron
a cero por última vez.
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el interruptor
“SELECT” y, a continuación, pulse el inte-
rruptor “RESET” durante un segundo.NOTA El cuentakilómetros se bloquea a
999999.
 Los cuentakilómetros parciales se po-
nen a cero y siguen contando cuando
llegan a 9999.9.

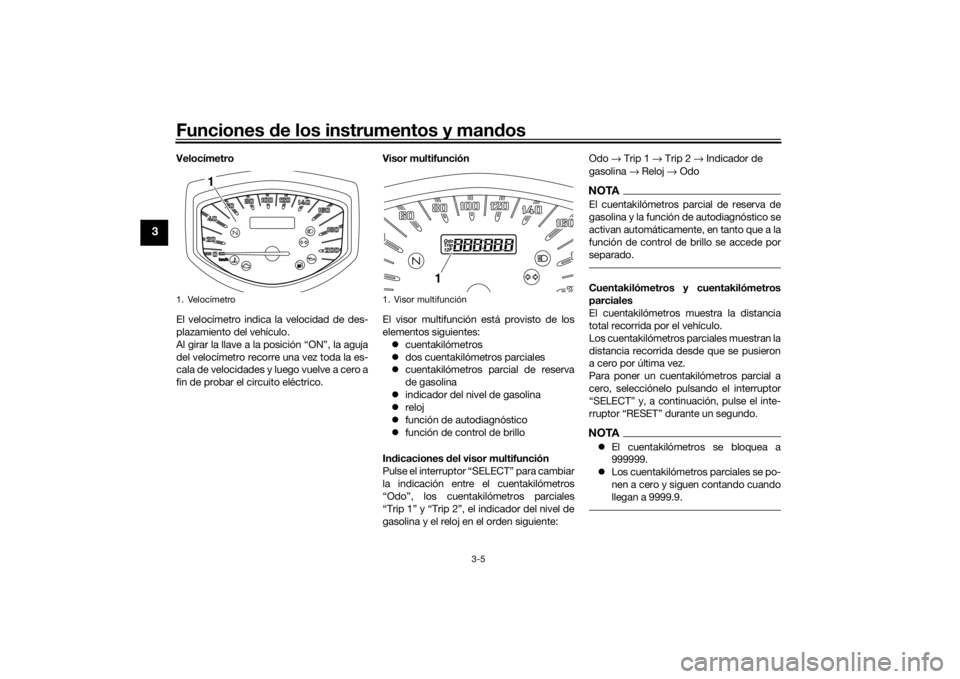

1. Velocímetro
1
1. Visor multifunción
1
U2SSS2S0.book Page 5 Friday, July 10, 2015 10:54 AM
