Informazioni di sicurezza
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateli accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni. • Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
6-15 per le specifiche dei pneumatici e
maggiori informazioni sul cambio dei pneu-
matici.
U2SSH2H0.book Page 4 Friday, July 10, 2015 3:41 PM

Informazioni di sicurezza
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.  Rimuovere dal motociclo tutti gli og-
getti non ancorati.
 Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
 Orientare la ruota anteriore in posizio-
ne di marcia in line a retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
 Innestare una marcia (per i modelli
con cambio manuale).
 Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto. 
La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.U2SSH2H0.book Page 5 Friday, July 10, 2015 3:41 PM

Descrizione
2-1
2
HAU10411

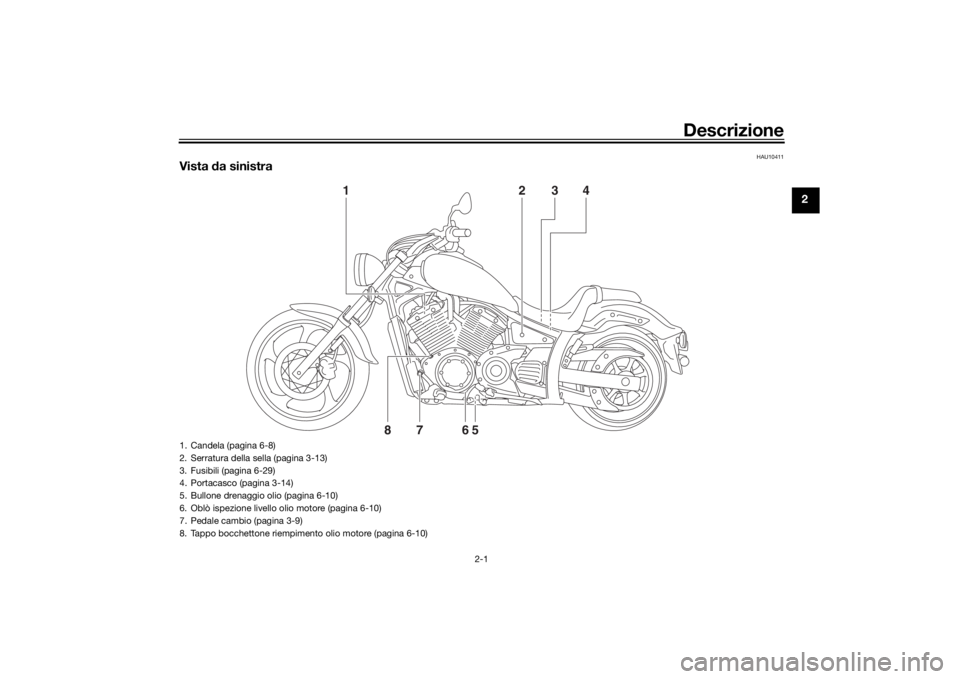

Vista da sinistra
2
3
4
1
7
8
65
1. Candela (pagina 6-8)
2. Serratura della sella (pagina 3-13)
3. Fusibili (pagina 6-29)
4. Portacasco (pagina 3-14)
5. Bullone drenaggio olio (pagina 6-10)
6. Oblò ispezione livello olio motore (pagina 6-10)
7. Pedale cambio (pagina 3-9)
8. Tappo bocchettone riempimento olio motore (pagina 6-10)
U2SSH2H0.book Page 1 Friday, July 10, 2015 3:41 PM

Descrizione
2-2
2
HAU10421
Vista da destra
2,3
4
6
7
5
1
11
9
10
8
1. Serbatoio del liquido freno posteriore (pagina 6-20)
2. Kit di attrezzi in dotazione (pagina 6-2)
3. Batteria (pagina 6-27)
4. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-14)
5. Candela (pagina 6-8)
6. Tappo serbatoio carburante (pagina 3-10)
7. Elemento del filtro dell’aria (pagina 6-14)
8. Interruttore luce stop posteriore (pagina 6-19) 9. Cartuccia del filtro dell’olio motore (pagina 6-10)
10.Pedale freno (pagina 3-10)
11.Serbatoio liquido refrigerante (pagina 6-13)U2SSH2H0.book Page 2 Friday, July 10, 2015 3:41 PM

Descrizione
2-3
2
HAU10431
Comandi e strumentazione
1
2
3
4
6
5
8
7
1. Leva frizione (pagina 3-9)
2. Interruttori impugnatura sinistra (pagina 3-7)
3. Strumento multifunzione (pagina 3-4)
4. Blocchetto accensione/bloccasterzo (pagina 3-1)
5. Serbatoio del liquido freno anteriore (pagina 6-20)
6. Interruttori impugnatura destra (pagina 3-7)
7. Manopola acceleratore (pagina 6-15)
8. Leva freno (pagina 3-10)
U2SSH2H0.book Page 3 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e dei coman di
3-1
3
HAU10462

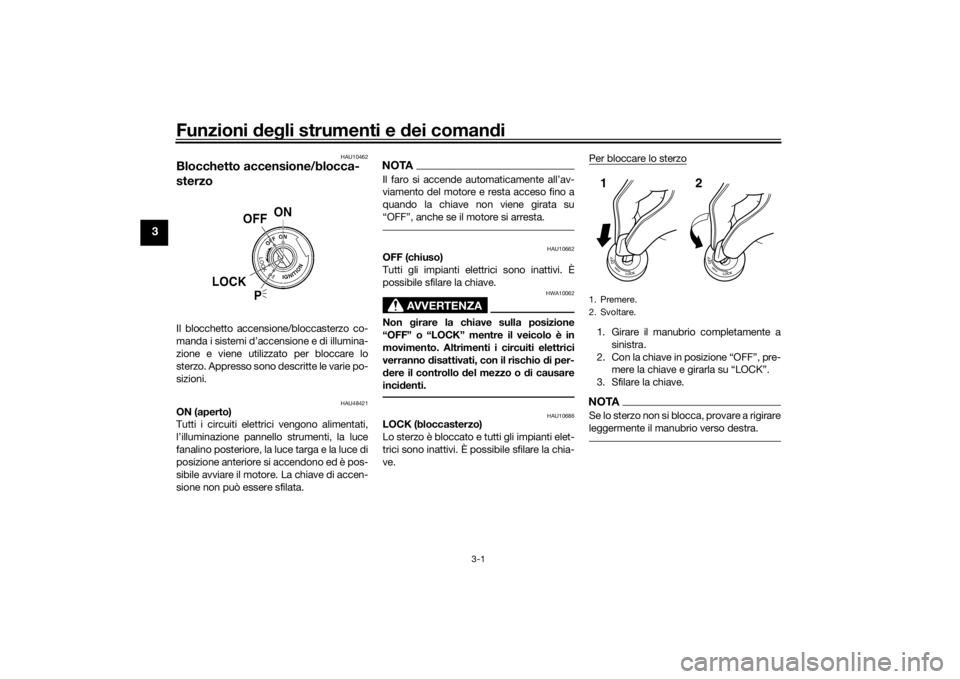

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
HAU48421
ON (aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e la luce di
posizione anteriore si accendono ed è pos-
sibile avviare il motore. La chiave di accen-
sione non può essere sfilata.
NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su
“OFF”, anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo del mezzo o d i causare
inci denti.
HAU10686
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre- mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.1. Premere.
2. Svoltare.12
U2SSH2H0.book Page 1 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e d ei comandi
3-2
3
Per sbloccare lo sterzo1. Inserire la chiave.
2. Con la chiave in posizione “LOCK”,
premere la chiave e girarla su “OFF”.
HAU59680
(Parche ggio)
È possibile accendere le luci d’emergenza
e le luci indicatori di direzione, ma tutti gli
altri impianti elettrici sono inattivi. È possi-
bile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA20760
Si si utilizzano le luci di emer genza o le
luci in dicatori di d irezione per lun ghi pe-
rio di d i tempo, la batteria può scaricarsi.
HAU49398
Spie di se gnalazione e d i avverti-
mento
HAU11022
Spia in dicatore di d irezione “ ”
Questa spia lampeggia quando una luce in-
dicatori di direzione lampeggia.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbag liante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11256
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa
dopo aver verificato che il livello dell’olio è
corretto (vedere pagina 6-10), fare control-
lare il veicolo da un concessionario
Yamaha.NOTA Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
 Questo modello è equipaggiato con
un sistema di autodiagnosi per il circu-
ito di rilevamento livello dell’olio. Se si
individua un problema nel circuito di
rilevamento livello dell’olio, la spia li-
1. Premere.
2. Svoltare.12

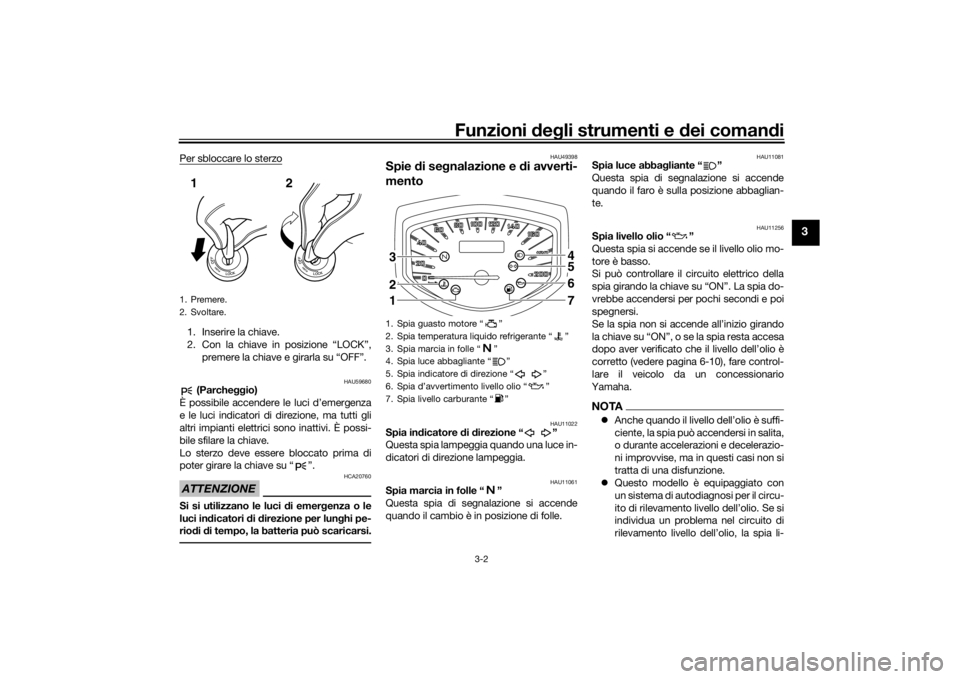

1. Spia guasto motore “ ”
2. Spia temperatura liquido refrigerante “ ”
3. Spia marcia in folle “ ”
4. Spia luce abbagliante “ ”
5. Spia indicatore di direzione “ ”
6. Spia d’avvertimento livello olio “ ”
7. Spia livello carburante “ ”
4567
321
U2SSH2H0.book Page 2 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e dei coman di
3-3
3
vello olio lampeggia ripetutamente. In
tal caso, far controllare il veicolo da un
concessionario Yamaha.
HAU50783
Spia livello carburante “ ”
Questa spia si accende quando il livello
carburante è sceso a un livello molto bas-
so. (Vedere pagina 3-6.) Quando ciò si veri-
fica, effettuare il rifornimento il prima
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa
dopo il rifornimento, fare controllare il vei-
colo da un concessionario Yamaha.NOTAQuesto modello è equipaggiato con un si-
stema di autodiagnosi per il circuito di rile-
vamento livello carburante. Se si individua
un problema nel circuito di rilevamento li-
vello carburante, la spia livello carburante
lampeggia ripetutamente. In tal caso, far
controllare il veicolo da un concessionario
Yamaha.
HAU11447
Spia temperatura li qui do refri gerante
“”
Questa spia si accende se il motore si sur-
riscalda. Se questo accade, arrestare im-
mediatamente il motore e lasciarlo
raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-
re se si sta surriscal dan do.NOTA Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante
nel radiatore.
 Se il motore si surriscalda, vedere pa-
gina 6-36 per ulteriori istruzioni.
HAU42775
Spia guasto motore “ ”
Questa spia si accende se viene rilevato un
problema nel circuito elettrico di monito-
raggio del motore. Se questo accade, far
controllare il dispositivo di autodiagnosi da
un concessionario Yamaha. (Vedere pagina
3-6 per spiegazioni sul dispositivo di auto-
diagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circ uito elettrico da un
concessionario Yamaha.
U2SSH2H0.book Page 3 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e d ei comandi
3-4
3
HAU50696
Strumento multifunzione
AVVERTENZA
HWA12423
Ricord arsi di arrestare il veicolo prima di
eseg uire qualsiasi mo difica delle re gola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota e d au-
mentare il rischio d i un incidente.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 tachimetro
 display multifunzione
NOTAEccetto quando si accede alla modalità di
comando della luminosità, girare la chiave
su “ON” prima di utilizzare gli interruttori
“SELECT” e “RESET”.
Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
Quando la chiave viene portata su “ON”, la
lancetta del tachimet ro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.

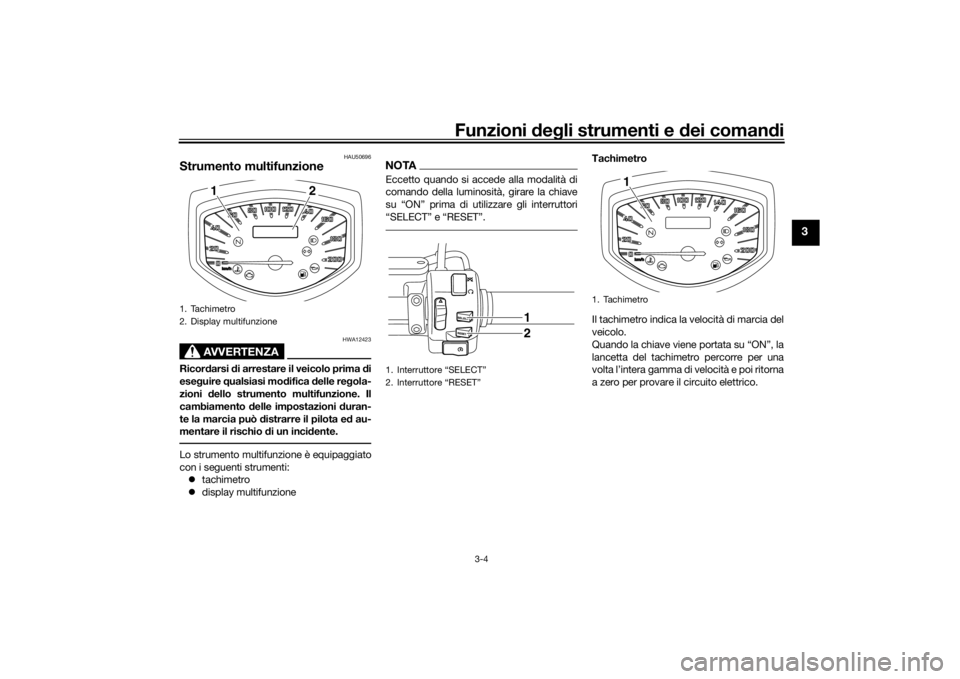

1. Tachimetro
2. Display multifunzione
2
1
1. Interruttore “SELECT”
2. Interruttore “RESET”
1
2
1. Tachimetro
1
U2SSH2H0.book Page 4 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e dei coman di
3-5
3
Display multifunzione
Il display multifunzione è equipaggiato con
i seguenti strumenti:
 tachimetro
 due contachilometri parziali
 contachilometri parziale riserva carbu-
rante
 indicatore livello carburante
 orologio digitale
 modalità di autodiagnosi
 modalità di comando della luminosità
Navi gazione all’interno del display multi-
funzione
Premere l’interruttore “SELECT” per pas-
sare alla visualizzazione sul display di tota-
lizzatore contachilometri “Odo”, contachilometri parziali “Trip 1” e “Trip 2”,
indicatore livello carburante e orologio digi-
tale nel seguente ordine:
Odo
→ Trip 1 → Trip 2 → Indicatore livello
carburante → Orologio digitale → Odo
NOTAIl contachilometri parziale riserva carburan-
te e la modalità di autodiagnosi si attivano
automaticamente, mentre si accede sepa-
ratamente alla modalità di comando della
luminosità.Totalizzatore contachilometri e conta-
chilometri parziali
Il totalizzatore contachilometri indica la di-
stanza totale percorsa da veicolo.
I contachilometri parziali indicano la distan-
za percorsa dall’ultimo azzeramento.
Per azzerare un contachilometri parziale,
selezionarlo premendo l’interruttore “SE-
LECT” e poi premere l’interruttore “RESET”
per un secondo.NOTAIl totalizzatore contachilometri si bloc-
cherà a 999999.
 I contachilometri parziali si azzereran-
no e continueranno il conteggio dopo
aver raggiunto 9999.9.
Contachilometri parziale riserva carbu-
rante
Quando il livello carburante si abbassa, la
spia livello carburante si accenderà (vedere
pagina 3-2), il display passerà al contachi-
lometri parziale riserva carburante “Trip F”
e inizierà a conteggiare la distanza percor-
sa a partire da quel momento. In questo ca-
so, premere l’interruttore “SELECT” per
alternare le visualizzazioni nel seguente or-
dine:
Trip F → Trip 1 → Trip 2 → Indicatore livello
carburante → Orologio digitale → Odo →
Trip FNOTAÈ possibile azzerare manualmente il conta-
chilometri parziale riserva carburante, o
dopo aver fatto rifornimento e percorso
5 km (3 mi), si azzererà automaticamente e
scomparirà dal display.

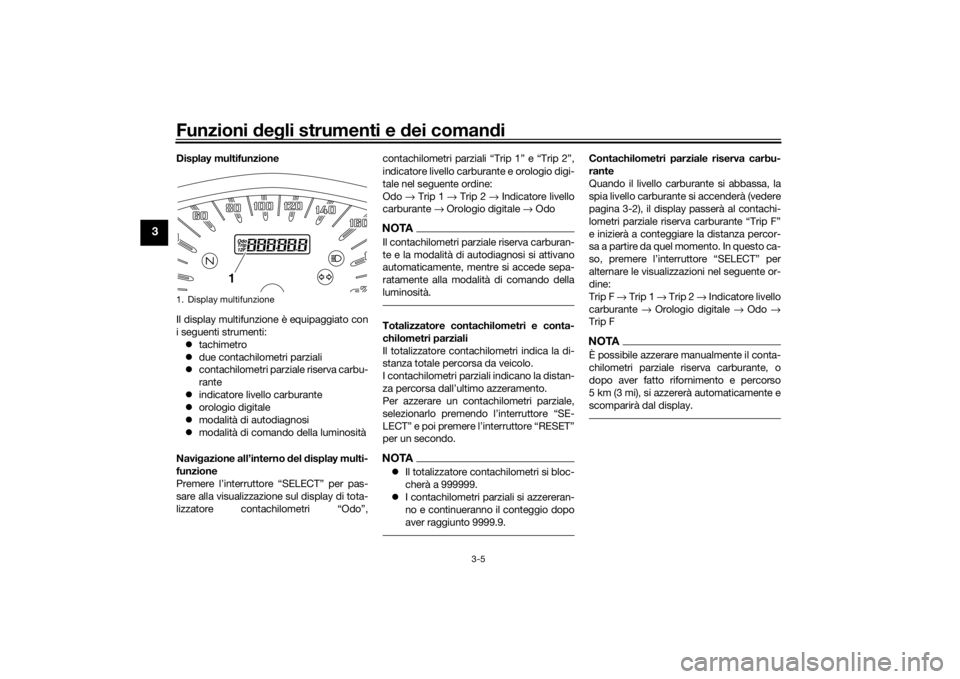

1. Display multifunzione
1
U2SSH2H0.book Page 5 Friday, July 10, 2015 3:41 PM
