YAMAHA XVS1300CU 2016 Manuale duso (in Italian)

Funzioni deg li strumenti e d ei comandi
3-6
3
In dicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono dalla let-
tera “F” (pieno) verso la lettera “E” (vuoto).
Quando l’indicatore livello carburante pas-
sa da due segmenti a un solo segmento,
nel serbatoio carburante restano circa 4.1 L
(1.08 US gal, 0.90 Imp.gal) di carburante.
Effettuare il rifornimento il prima possibile. Orolo
gio dig itale
L’orologio digitale utilizza il formato dell’ora
a 12 ore.
Per regolare l’orologio digitale
1. Premere l’interruttore “SELECT” per commutare il display sulla modalità
orologio digitale.
2. Premere gli interruttori “SELECT” e “RESET” insieme per tre secondi. Le
cifre delle ore inizieranno a lampeggia-
re.
3. Premere l’interruttore “SELECT” per
impostare le ore.
4. Premere l’interruttore “RESET”, e le cifre dei minuti inizieranno a lampeg-
giare.
5. Premere l’interruttore “SELECT” per impostare i minuti. 6. Premere l’interruttore “RESET” e poi
rilasciarlo per avviare l’orologio digita-
le.
Mo dalità di auto dia gnosi
Questo modello è equipaggiato con una
funzione di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno qual-
siasi di questi circuiti, la spia guasto motore
si accende ed il display indica un codice di
errore.
Se il display indica codici di errore, annota-
re il numero del codice e fare controllare il
veicolo da un concessionario Yamaha.

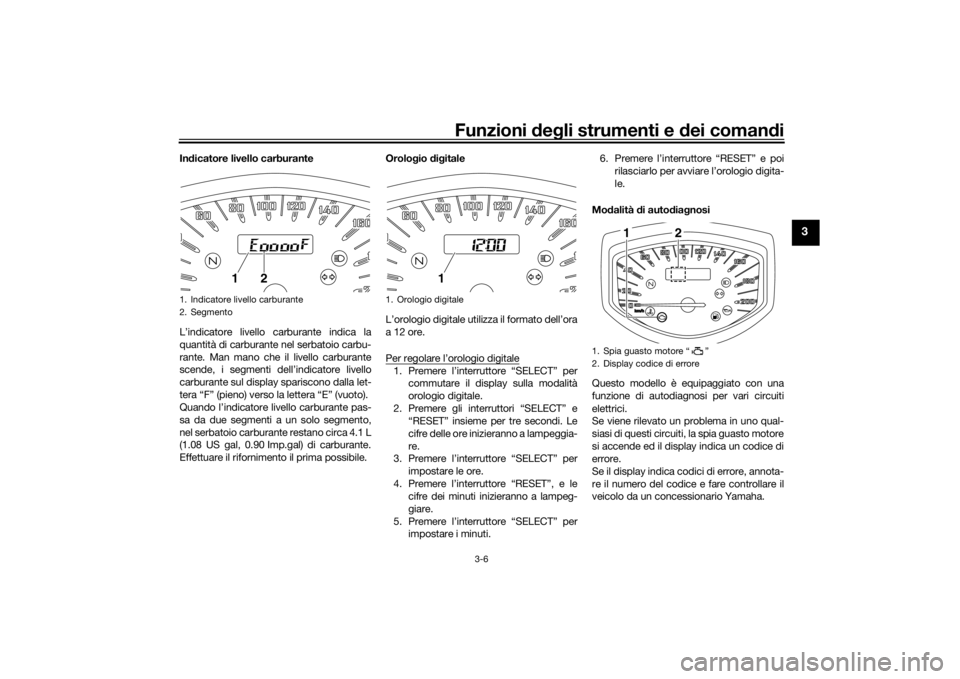

1. Indicatore livello carburante
2. Segmento
1
2
1. Orologio digitale
1
1. Spia guasto motore “ ”
2. Display codice di errore
1
2
U2SSH2H0.book Page 6 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e dei coman di
3-7
3
ATTENZIONE
HCA11591
Se il display in dica un co dice di g uasto,
far controllare il veicolo il più presto pos-
sibile per evitare danne ggiamenti del
motore.Mo dalità coman do luminosità
Questa funzione consente di regolare la lu-
minosità del pannello dello strumento mul-
tifunzione.
Per regolare la luminosità1. Girare la chiave su “OFF”.
2. Premere e mantenere premuto l’inter- ruttore “SELECT”.
3. Girare la chiave su “ON” e poi rilascia- re l’interruttore “SELECT” dopo cin-
que secondi. 4. Regolare il livello di luminosità del
pannello dello strumento multifunzio-
ne premendo l’interruttore “SELECT”.
5. Premere l’interruttore “RESET” per uscire dalla modalità di comando della
luminosità.
HAU1234H
Interruttori manubrioSinistra
1. Display del livello di luminosità
1
1. Interruttore di segnalazione luce abbagliante “”
2. Commutatore luce abbagliante/ anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
3
4 12
U2SSH2H0.book Page 7 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e d ei comandi
3-8
3
Destra
HAU12351
Interruttore di se gnalazione luce
abba gliante “ ”
Premere questo interruttore per far lam-
peggiare il faro.
HAU12401
Commutatore luce abba gliante/
anabba gliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12461
Interruttore in dicatori di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12661
Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima
di accendere il motore. Porre questo inter-
ruttore su “ ” per spegnere il motore in
caso di emergenza, come per esempio se il
veicolo si ribalta o se il cavo dell’accelera-
tore è bloccato.
HAU12713
Interruttore avviamento “ ”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
HAU41701
La spia guasto motore si accende quando
si gira la chiave su “ON” e si preme l’inter-
ruttore avviamento, ma questo non indica
una disfunzione.
HAU12735
Interruttore luci d ’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d ’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU44603
Interruttore “SELECT”
Questo interruttore viene utilizzato per ese-
guire selezioni nelle modalità totalizzatore
contachilometri e contachilometri parziali,
per regolare l’orologio digitale e il controllo
della luminosità dello strumento multifun-
zione.
1. Interruttore di arresto motore “ / ”
2. Interruttore “SELECT”
3. Interruttore “RESET”
4. Interruttore avviamento “ ”
5. Interruttore luci d’emergenza “ ”
1
5 2
3
4
U2SSH2H0.book Page 8 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e dei coman di
3-9
3
Vedere “Strumento multifunzione” a pagina
3-4 per informazioni dettagliate.
HAU42536
Interruttore “RESET”
Questo interruttore viene utilizzato per az-
zerare i contachilometri parziali, per regola-
re l’orologio digitale e il controllo della
luminosità dello strumento multifunzione.
Vedere “Strumento multifunzione” a pagina
3-4 per informazioni dettagliate.
HAU12822
Leva frizioneLa leva frizione si trova sul lato sinistro del
manubrio. Per staccare la frizione, tirare la
leva verso la manopola. Per innestare la fri-
zione, rilasciare la leva. Per garantire il fun-
zionamento agevole della frizione, tirare la
leva rapidamente e rilasciarla lentamente.
La leva frizione è equipaggiata con un inter-
ruttore frizione che fa parte del sistema
d’interruzione circuito accensione. (Vedere
pagina 3-16.)
HAU12872
Pe dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 5 mar-
ce installata su questo motociclo.

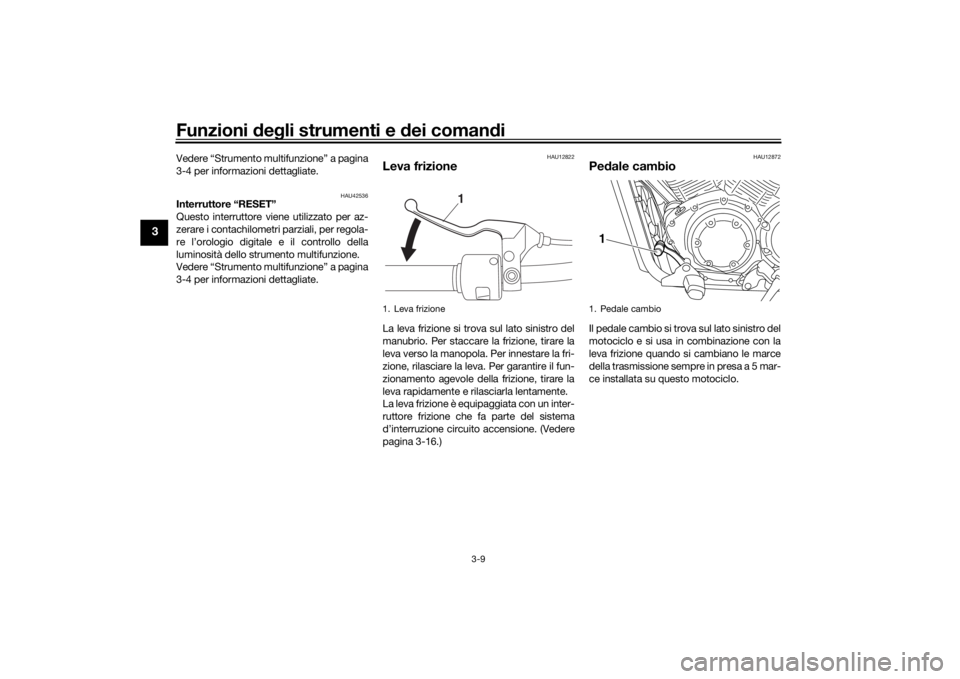

1. Leva frizione
1
1. Pedale cambio1
U2SSH2H0.book Page 9 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e d ei comandi
3-10
3
HAU12892

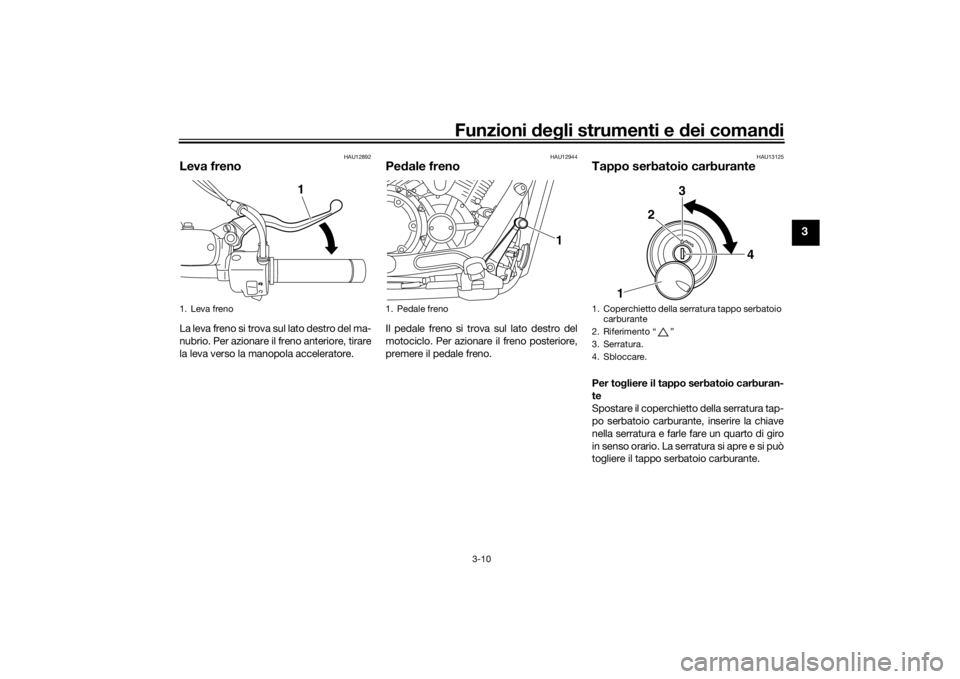

Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
HAU12944
Pe dale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU13125
Tappo serbatoio carburantePer to gliere il tappo serbatoio carburan-
te
Spostare il coperchietto della serratura tap-
po serbatoio carburante, inserire la chiave
nella serratura e farle fare un quarto di giro
in senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.
1. Leva freno
1
1. Pedale freno
1
1. Coperchietto della serratura tappo serbatoio carburante
2. Riferimento “ ”
3. Serratura.
4. Sbloccare.
1 2
3
4
U2SSH2H0.book Page 10 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e dei coman di
3-11
3
Per installare il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante nell’apertura del serbatoio con la chia-
ve nella serratura e con il
riferimento “ ” rivolto in avanti.
2. Riportare la chiave nella sua posizione originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA10132
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le per dite di car-
burante costituiscono un rischio d ’in-
cen dio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni d urante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o d i inspirazione d i
g ran di q uantità di vapori di benzina, o se
la benzina viene a contatto d eg li occhi,1. Tubo di rifornimento del serbatoio del
carburante
2. Riferimento livello max.1
2
U2SSH2H0.book Page 11 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e d ei comandi
3-12
3
contattare imme diatamente un me dico.
Se si versa benzina sulla pelle, lavare
con acq ua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU59821
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danne ggiamenti gravi sia alle
parti interne del motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controlla-
to di 95 o più. Se il motore batte in testa,
usare benzina di una marca diversa o car- burante super senza piombo. L’uso di car-
burante senza piombo prolunga la durata
delle candele e riduce i costi di manuten-
zione.
Gasohol
Ci sono due tipi di gasohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non su-
pera il 10% (E10). La Yamaha sconsiglia il
gasohol contenente metanolo in quanto
può provocare danneggiamenti all’impian-
to di alimentazione, oppure problemi alle
prestazioni del veicolo.
HAU39453
Tubetto sfiato serbatoio carbu-
rante/tubo
di troppopieno serba-
toio carburantePrima di utilizzare il motociclo:
 Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.
 Verificare che il tubetto sfiato serbato-
io carburante/tubo di troppopieno ser-
batoio carburante non presenti
fessure o danneggiamenti, e sostituir-
lo se necessario.
 Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
Carburante consi
gliato:
Benzina normale senza piombo
(gasohol [E10] accettabile)
Capacità serbatoio carburante: 15 L (4.0 US gal, 3.3 Imp.gal)
Quantità di carburante di riserva
(solamente quan do rimane un unico
se gmento dell’in dicatore livello car-
burante): 4.1 L (1.08 US gal, 0.90 Imp.gal)1. Tubetto di sfiato/troppopieno del serbatoio
carburante
1
U2SSH2H0.book Page 12 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e dei coman di
3-13
3
HAU13434
Convertitore cataliticoQuesto modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta d opo il fun-
zionamento del mezzo. Per prevenire il
rischio di incen di o scottature:
 Non parche ggiare il veicolo vicino a
materiali che possono comportare
rischi di incen dio, come erba o altri
materiali facilmente combustibili.
 Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pe doni
o bambini tocchino l’impianto di
scarico bollente.
 Verificare che l’impianto di scarico
si sia raffre ddato prima di ese guire
lavori di manutenzione su d i esso.
 Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolun gato può provocare accumuli
d i calore.ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
HAU50681
SellaPer to gliere la sella
1. Inserire la chiave nella serratura sella, girarla in senso antiorario e poi solle-
vare il lato anteriore della sella.
2. Tirare la sella in avanti come illustrato nella figura per sganciarla dal suppor-
to sella centrale. 3. Tirare la sella all’indietro per sganciar-
la dal supporto sella posteriore e poi
estrarla.
Per installare la sella 1. Inserire la sporgenza sul lato posterio- re della sella nel supporto sella poste-
riore.1. Serratura della sella
2. Sbloccare.
2
1
1. Supporto sella centrale
1. Supporto sella posteriore1
1
U2SSH2H0.book Page 13 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e d ei comandi
3-14
3
2. Far scorrere la sella all’indietro per in-
serire la tacca sul lato inferiore sopra il
supporto sella centrale.
3. Premere verso il basso il lato anteriore della sella per bloccarla in posizione.
4. Sfilare la chiave.NOTAVerificare che la sella sia fissata corretta-
mente prima di mettersi in marcia.
HAU14313
PortacascoIl portacasco si trova sotto la sella.
Per a gganciare un casco al portacasco
1. Togliere la sella. (Vedere pagina 3-13.)
2. Agganciare il casco sul portacasco e poi installare saldamente la sella.
AVVERTENZA! Non gui dare mai
con un casco a gganciato al porta-
casco, in quanto il casco potrebbe
urtare altri o ggetti, causan do la per-
d ita di controllo del mezzo, il che
può risultare in un inci dente.
[HWA10162]
Per s ganciare il casco d al portacasco
Togliere la sella, togliere il casco dal porta-
casco e poi installare la sella.
HAU42548
Re golazione dell’assieme am-
mortizzatoreQuesto assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla, che consente di regolare la
precarica molla secondo le preferenze per-
sonali del pilota.
Consigliamo di affidare la regolazione della
precarica molla ad un concessionario
Yamaha.
Se si sceglie di eseguire personalmente la
regolazione, usare la chiave speciale com-
presa nel kit attrezzi supplementare, che è
stato consegnato separatamente all’acqui-
sto del veicolo.ATTENZIONE
HCA10102
Per evitare d i danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Eseguire la regolazione precarica molla
come segue.
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione in direzione (a). Per ri-
durre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione in direzione (b).
1. Sporgenza
2. Supporto sella posteriore
3. Tacca
4. Supporto sella centrale12
3
4
1. Portacasco
1
U2SSH2H0.book Page 14 Friday, July 10, 2015 3:41 PM

Funzioni deg li strumenti e dei coman di
3-15
3
NOTAAllineare la regolazione corretta sulla ghiera
di regolazione con l’indicatore di posizione
sull’ammortizzatore.
AVVERTENZA
HWA10222
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Le ggere e compren dere le
informazioni che se guono prima d i ma-
ne ggiare l’assieme ammortizzatore.
 Non manomettere o tentare di apri-
re l’assieme cilin dro.
 Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o a d altre
fonti di calore elevato. Ciò potrebbe
fare esplo dere il g ruppo a seg uito
d ell’eccessiva pressione del gas.
 Non deformare o danne ggiare in
nessun mo do il cilin dro. Il danne g-
g iamento del cilin dro ri durrebbe le
prestazioni d i smorzamento.
 Non smaltire autonomamente un
assieme ammortizzatore danne g-
g iato o usurato. Portare l’assieme
ammortizzatore ad un concessio-
nario Yamaha per qualsiasi assi-
stenza.
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto la-
terale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-
zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conse guente possibilità di
per dere il controllo d el mezzo. Il sistema
d ’interruzione circuito accensione
Yamaha è stato pro gettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima d i
mettere in movimento il mezzo. Pertanto
si pre ga di controllare questo sistema
1. Indicatore di posizione
2. Ghiera di regolazione precarica mollaRe golazione precarica molla:
Minimo (morbida):
1
Standard: 4
Massimo (rigida): 9
1 23456789
(a)
(b)
12
U2SSH2H0.book Page 15 Friday, July 10, 2015 3:41 PM
