BESCHRIJVING
2-2
2

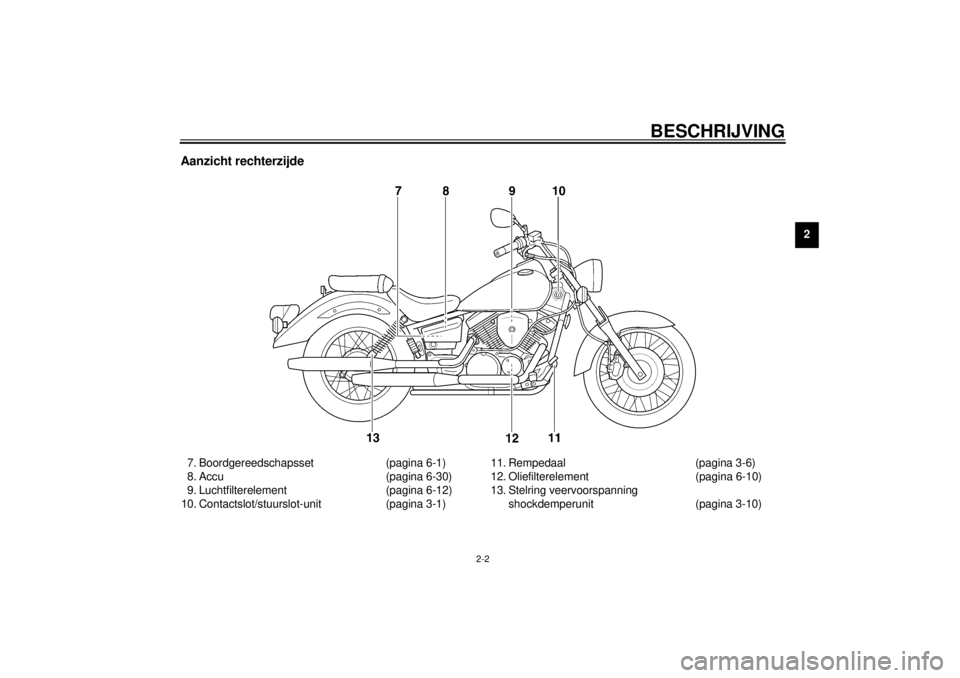

Aanzicht rechterzijde7. Boordgereedschapsset (pagina 6-1)
8. Accu (pagina 6-30)
9. Luchtfilterelement (pagina 6-12)
10. Contactslot/stuurslot-unit (pagina 3-1)11. Rempedaal (pagina 3-6)
12. Oliefilterelement (pagina 6-10)
13. Stelring veervoorspanning
shockdemperunit (pagina 3-10)
D_5kr.book Page 2 Monday, September 11, 2000 7:00 PM

BESCHRIJVING
2-3
2

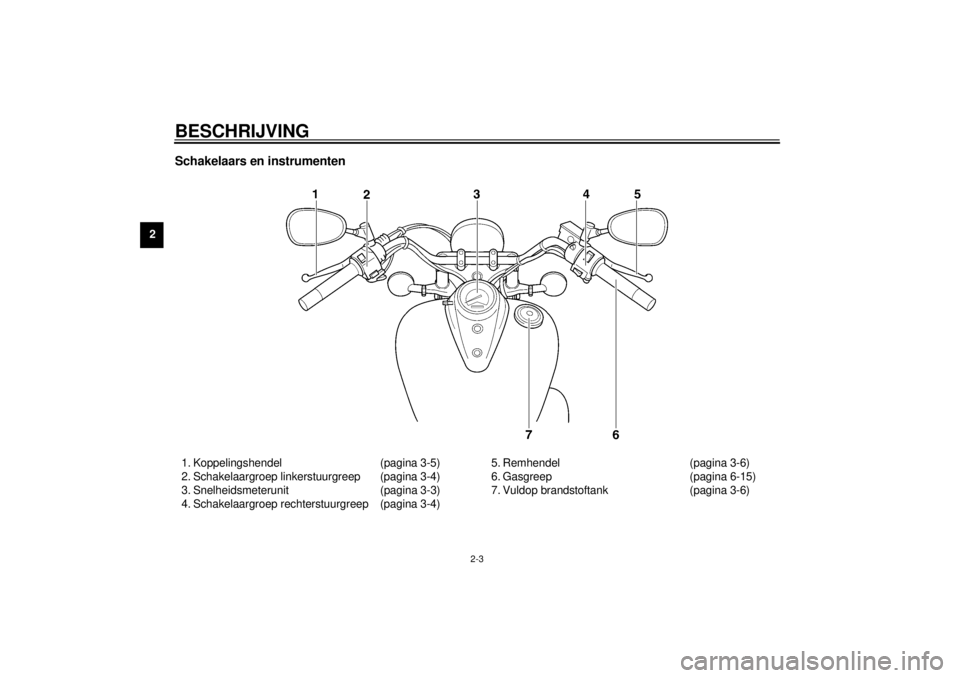

Schakelaars en instrumenten 1. Koppelingshendel (pagina 3-5)
2. Schakelaargroep linkerstuurgreep (pagina 3-4)
3. Snelheidsmeterunit (pagina 3-3)
4. Schakelaargroep rechterstuurgreep (pagina 3-4)5. Remhendel (pagina 3-6)
6. Gasgreep (pagina 6-15)
7. Vuldop brandstoftank (pagina 3-6)
D_5kr.book Page 3 Monday, September 11, 2000 7:00 PM

3-1
3
DAU00027
3-FUNCTIES VAN INSTRUMENTEN EN BEDIENINGENDAU00029
Contactslot/stuurslot-unit Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssys-
temen bediend en wordt het stuur vergren-
deld. De diverse standen worden hierna
beschreven.
DAU00036
ON
Alle elektrische systemen worden elek-
trisch gevoed en de motor kan worden ge-
start. De sleutel kan niet worden
uitgenomen.
DAU00038
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU00040
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.

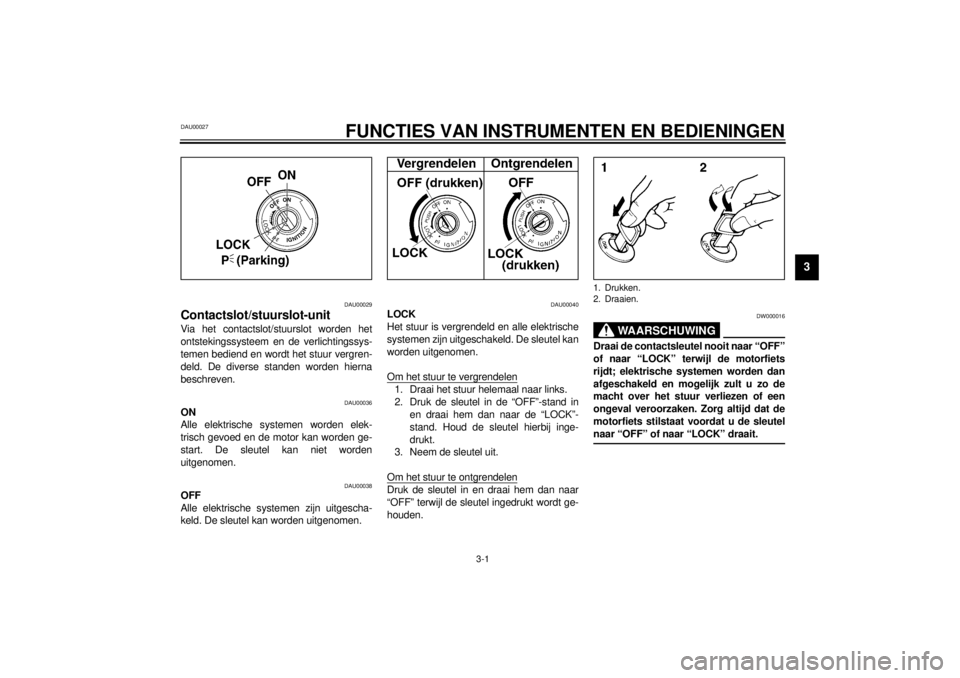

Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai hem dan naar de “LOCK”-
stand. Houd de sleutel hierbij inge-
drukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
DW000016
WAARSCHUWING
_ Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de motorfiets
rijdt; elektrische systemen worden dan
afgeschakeld en mogelijk zult u zo de
macht over het stuur verliezen of een
ongeval veroorzaken. Zorg altijd dat de
motorfiets stilstaat voordat u de sleutel
naar “OFF” of naar “LOCK” draait. _1. Drukken.
2. Draaien.
D_5kr.book Page 1 Monday, September 11, 2000 7:00 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU01590
(Parkeren)
Het stuur is vergrendeld en het achterlicht
en het parkeerlicht branden, maar alle ove-
rige elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
DCA00043
LET OP:_ Gebruik de parkeerverlichting niet gedu-
rende langere tijd, anders kan de accu
ontladen raken. _
DAU03034
Controlelampjes en
waarschuwingslampjes
DAU00063
Controlelampje grootlicht “ ”
Dit controlelampje gaat branden wanneer
het grootlicht van de koplamp is ingescha-
keld.
DAU00057
Controlelampje “ ” richtingaanwij-
zers
Dit controlelampje knippert wanneer de
schakelaar voor richtingaanwijzers naar de
linker- of rechterstand is gedrukt.
DAU00061
Controlelampje “ ” voor vrijstand
Dit controlelampje brandt wanneer de ver-
snellingsbak in de vrijstand staat.
DAU03777
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval de Yamaha dealer het
zelfdiagnosesysteem te controleren.OPMERKING:_ Dit waarschuwingslampje licht een paar se-
conden op en gaat dan knipperen als de
sleutel naar “ON” wordt gedraaid, maar dat
duidt niet op een storing. _

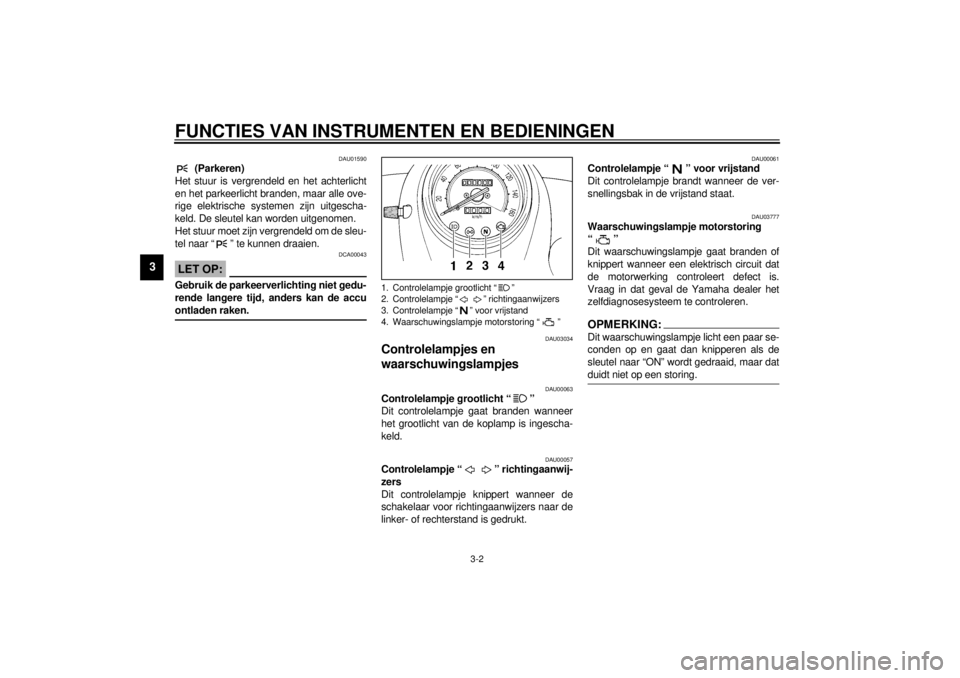

1. Controlelampje grootlicht “ ”
2. Controlelampje “ ” richtingaanwijzers
3. Controlelampje “ ” voor vrijstand
4. Waarschuwingslampje motorstoring “ ”
D_5kr.book Page 2 Monday, September 11, 2000 7:00 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
DAU00095
Snelheidsmeterunit De snelheidsmeterunit is voorzien van een
snelheidsmeter, een kilometerteller en een
ritteller. De snelheidsmeter toont de actuele
rijsnelheid. De kilometerteller toont de tota-
le afgelegde afstand. De ritteller toont de af-
stand afgelegd sinds de teller het laatst via
de terugstelknop werd teruggesteld op nul.
De ritteller kan worden gebruikt om de af-
stand te schatten die met een volle brand-
stoftank kan worden afgelegd. Deze
informatie stelt u in staat de volgende tank-
stops te plannen.
DAU03732
Zelfdiagnosesysteem Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Wanneer in een van deze circuits een sto-
ring optreedt, gaat het waarschuwings-
lampje voor motorstoring branden of
knipperen. Vraag in dat geval een Yamaha
dealer de motorfiets te controleren.
DCA00061
LET OP:_ Neem als dit gebeurt direct contact op
met een Yamaha dealer, om mogelijke
motorschade te voorkomen. _
DAU00109
Antidiefstal-alarm (optie) Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.

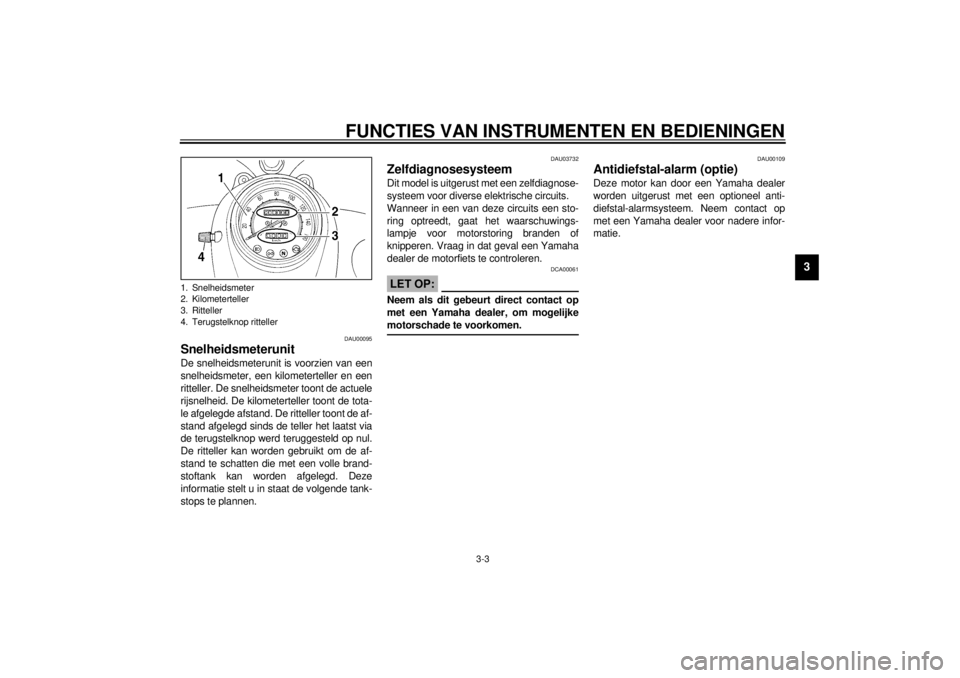

1. Snelheidsmeter
2. Kilometerteller
3. Ritteller
4. Terugstelknop ritteller
D_5kr.book Page 3 Monday, September 11, 2000 7:00 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU00118
Stuurschakelaars
DAU00119
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU00121
Dimlichtschakelaar
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU00127
Richtingaanwijzerschakelaar
Druk deze schakelaar naar “ ” om af-
slaan naar rechts aan te geven. Druk deze
schakelaar naar “ ” om afslaan naar
links aan te geven. Na loslaten keert de
schakelaar terug naar de middenstand. Om
de richtingaanwijzers uit te schakelen wordt
de schakelaar ingedrukt nadat hij is terug-
gekeerd in de middenstand.
DAU00129
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU00138
Noodstopschakelaar
Zet deze schakelaar op “ ” om in een
noodgeval de motor direct uit te schakelen,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU00134
Lichtschakelaar
Zet deze schakelaar in de stand “ ”
om de parkeerlichten, het achterlicht en de
instrumentenverlichting in te schakelen. Zet
de schakelaar in de stand “ ” om ook de
koplamp in te schakelen.
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar
3. Richtingaanwijzerschakelaar
4. Claxonschakelaar “ ”
1. Noodstopschakelaar
2. Lichtschakelaar
3. Startknop “ ”
D_5kr.book Page 4 Monday, September 11, 2000 7:00 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU00143
Startknop “ ”
Druk deze knop in om de motor door middel
van de startmotor te starten.
DC000005
LET OP:_ Zie pagina 5-1 voor startinstructies
voordat u de motor start. _
DAU00152
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-11 voor uit-
leg over het startspersysteem.)
DAU00157
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 5-
traps constant-mesh versnellingsbak op
deze motorfiets.
1. Koppelingshendel
1. Schakelpedaal
D_5kr.book Page 5 Monday, September 11, 2000 7:00 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU00158

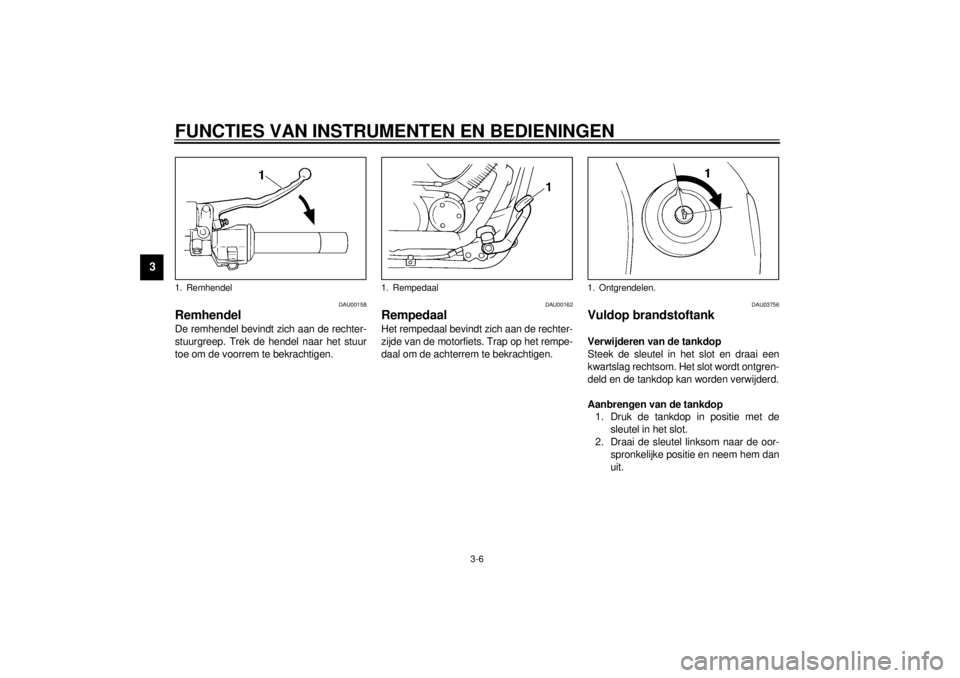

Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
DAU00162
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU03756
Vuldop brandstoftank Verwijderen van de tankdop
Steek de sleutel in het slot en draai een
kwartslag rechtsom. Het slot wordt ontgren-
deld en de tankdop kan worden verwijderd.
Aanbrengen van de tankdop
1. Druk de tankdop in positie met de
sleutel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie en neem hem dan
uit.
1. Remhendel
1. Rempedaal
1. Ontgrendelen.
D_5kr.book Page 6 Monday, September 11, 2000 7:00 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
OPMERKING:_ De tankdop kan alleen worden aangebracht
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct aangebracht en ver-
grendeld is. _
DWA00032
WAARSCHUWING
_ Controleer of de tankdop correct is aan-
gebracht alvorens te gaan rijden. _
DAU01183
Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp, zoals ge-
toond in de afbeelding.
DW000130
WAARSCHUWING
_ l
Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.
l
Mors geen brandstof op een heet
motorblok.
_
DAU00185
LET OP:_ Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-
len. _
DAU00191
OPMERKING:_ Als de motor gaat detoneren (pingelen), ge-
bruik dan brandstof van een ander merk of
met een hoger octaangetal. _

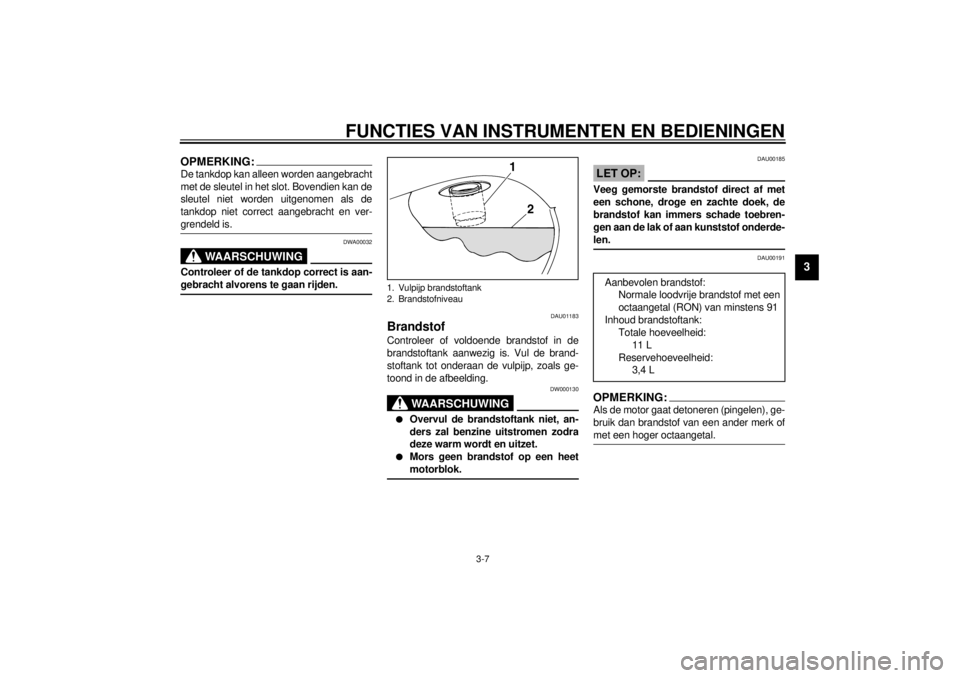

1. Vulpijp brandstoftank
2. Brandstofniveau
Aanbevolen brandstof:
Normale loodvrije brandstof met een
octaangetal (RON) van minstens 91
Inhoud brandstoftank:
Totale hoeveelheid:
11 L
Reservehoeveelheid:
3,4 L
D_5kr.book Page 7 Monday, September 11, 2000 7:00 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
DAU03236
Brandstofkraan Deze motorfiets is uitgerust met een brand-
stofkraan die werkt met onderdruk. Via de
brandstofkraan wordt de brandstof van de
tank naar de carburateurs gevoerd en bo-
vendien gefilterd.
De standen van de hendel van de brand-
stofkraan worden als volgt toegelicht en ge-
toond in de afbeeldingen.
ON
Met de hendel van de brandstofkraan in
deze stand stroomt brandstof naar de car-
burateur terwijl de motor draait. Draai de
hendel van de brandstofkraan naar deze
stand om de motor te starten en te gaan rij-
den.RES
Dit is de reservestand. Met de hendel van
de brandstofkraan in deze stand is de re-
servehoeveelheid brandstof beschikbaar.
Draai de hendel van de brandstofkraan snel
naar deze stand als u tijdens het rijden zon-
der brandstof komt te staan, anders kan de
motor afslaan en moet de brandstoftoevoer
opnieuw worden geactiveerd (zie onder
“PRI”). Nadat de hendel van de brandstof-
kraan naar “RES” is gedraaid, moet zo snel
mogelijk brandstof worden bijgetankt, ver-
geet daarna niet de hendel van de brand-
stofkraan weer terug naar “ON” te draaien!PRI
Dit is de stand voor het opnieuw activeren
van de brandstoftoevoer. Met de hendel
van de brandstofkraan in deze stand wordt
de brandstoftoevoer naar de motor op druk
gebracht. Draai de hendel van de brand-
stofkraan in deze stand nadat de motor
zonder brandstof is komen te staan. De
brandstof stroomt dan rechtstreeks naar de
carburateur, waardoor starten wordt verge-
makkelijkt. Vergeet na starten van de motor
niet de brandstofkraan weer naar “ON” te
draaien (of naar “RES” als u nog niet heeft
bijgetankt).1. Pijlteken in positie over “ON”ON: Normale stand
1. Pijlteken in positie over “RES”RES: Reserve-stand
1. Pijlteken in positie over “PRI”PRI: Start-stand
D_5kr.book Page 8 Monday, September 11, 2000 7:00 PM
