ESP YAMAHA XVS250 2001 Manual de utilização (in Portuguese)

PAU00005
INFORMAÇÕES IMPORTANTES DO MANUALAs informações particularmente importantes são distinguidas neste manual pelas notas seguintes:
O símbolo de alerta relativo à segurança significa: ATENÇÃO! ESTEJA ATENTO! ESTÁ EM
CAUSA A SUA SEGURANÇA!
AV I S O
A não observância das instruções deste AVISO pode resultar em ferimentos graves ou namorte
do condutor do motociclo, de uma pessoa que esteja por perto ou de uma pessoa que
esteja a inspeccionar ou a reparar o motociclo.
PRECAUÇÃO:
Uma nota de PRECAUÇÃO indica que devem ser tomadas precauções especiais para evitar
danos no motociclo.
NOTA:
Uma NOTA fornece informações importantes para tornar os procedimentos mais fáceis ou mais
claros.
NOTA:_ l
Este manual deve ser considerado uma parte permanente deste motociclo e deve permanecer com
este, mesmo que o motociclo seja posteriormente vendido.
l
A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Consequente-
mente, embora este manual contenha as informações mais actuais disponíveis sobre o produto na
altura da impressão, poderão existir ligeiras discrepâncias entre o seu motociclo e este manual.
Caso surja alguma dúvida relativamente a este manual, por favor consulte o seu concessionário
Yamaha.
_
P_5kr.book Page 1 Wednesday, October 4, 2000 7:04 PM

ÍNDICE
Rodas de raio .................................................. 6-19
Ajuste da folga da alavanca da
embraiagem ................................................ 6-19
Ajuste da folga da alavanca do travão ............ 6-20
Ajuste da posição e folga do pedal do
travão .......................................................... 6-20
Ajuste do interruptor da luz do travão
traseiro ........................................................ 6-22
Verificação das pastilhas do travão dianteiro
e das sapatas do travão traseiro ................. 6-22
Verificação do nível de líquido do travão ........ 6-23
Mudança do líquido do travão ......................... 6-24
Folga da corrente de transmissão .................. 6-24
Lubrificação da corrente de transmissão ........ 6-26
Verificação e lubrificação dos cabos ............... 6-27
Verificação e lubrificação dos pedais do
travão e de mudança de velocidades .......... 6-27
Verificação e lubrificação das alavancas do
travão e da embraiagem ............................. 6-28
Verificação e lubrificação do descanso
lateral ........................................................... 6-28
Verificação da forquilha dianteira .................... 6-28
Verificação da direcção ................................... 6-29
Verificação dos rolamentos de roda ............... 6-30
Bateria ............................................................. 6-30
Substituição dos fusíveis ................................ 6-32
Substituição da lâmpada do farol dianteiro ..... 6-33Substituição da lâmpada da luz do travão/
farolim traseiro ............................................. 6-35
Substituição de uma lâmpada do sinal de
mudança de direcção .................................. 6-36
Suporte do motociclo ...................................... 6-36
Roda dianteira ................................................. 6-37
Roda traseira .................................................. 6-39
Detecção e resolução de problemas .............. 6-40
Tabela de detecção e resolução de
problemas .................................................... 6-41
CUIDADOS E ARRUMAÇÃO DO
MOTOCICLO ....................................................... 7-1
Cuidados ........................................................... 7-1
Arrecadação ...................................................... 7-4
ESPECIFICAÇÕES ............................................. 8-1
Especificações .................................................. 8-1
INFORMAÇÕES PARA O CONSUMIDOR ......... 9-1
Números de identificação ................................. 9-1
Número de identificação da chave .................... 9-1
Número de identificação do veículo .................. 9-1
Etiqueta do modelo ........................................... 9-2
789
P_5kr.book Page 2 Wednesday, October 4, 2000 7:04 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
NOTA:_ A tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada. _
PWA00032
AV I S O
_ Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada antes de conduzir o motociclo. _
PAU01183
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento conforme ilustrado na imagem.
PW000130
AV I S O
_ l
Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.
l
Evite derramar combustível no mo-
tor quente.
_
PAU00185
PRECAUÇÃO:_ Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-
tadas ou plásticas. _
PAU00191
NOTA:_ Se ouvir um som de batimento (ou sibilan-
te), utilize gasolina de uma marca diferente
ou com um índice de octano superior. _

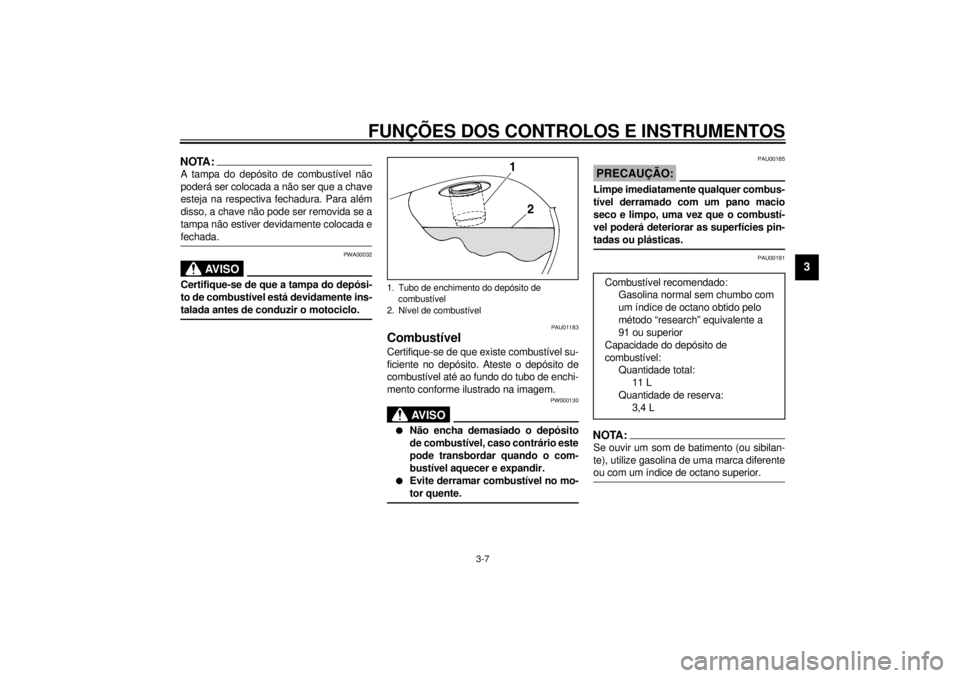

1. Tubo de enchimento do depósito de
combustível
2. Nível de combustível
Combustível recomendado:
Gasolina normal sem chumbo com
um índíce de octano obtido pelo
método “research” equivalente a
91 ou superior
Capacidade do depósito de
combustível:
Quantidade total:
11 L
Quantidade de reserva:
3,4 L
P_5kr.book Page 7 Wednesday, October 4, 2000 7:04 PM

4-1
4
PAU01114
4-VERIFICAÇÕES PRÉVIAS À VIAGEM
O estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar do pneu pode ter consequências graves. Por conseguinte, é muito importante, para além de
uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.
PAU03439
Lista de verificações prévias à utilização
ELEMENTO VERIFICAÇÓES PÁGINA
Combustível• Verifique o nível do combustível no respectivo depósito.
• Reabasteça se necessário.
• Verifique se há fugas no tubo de combustível.3-7
Óleo do motor• Verifique o nível de óleo no motor.
• Se necessário, adicione o óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo.6-10
Travão dianteiro• Verifique o respectivo funcionamento.
• Se o sentir esponjoso, solicite a um concessionário Yamaha que sangre o sistema
hidráulico.
• Verifique a folga da alavanca.
• Ajuste se necessário.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione líquido de travão recomendado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.6-20, 6-22–6-24
Travão traseiro• Verifique o respectivo funcionamento.
• Verifique a folga do pedal.
• Ajuste se necessário.6-20–6-24
Embraiagem• Verifique o respectivo funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Ajuste se necessário.6-19
Punho do acelerador• Verifique se apresenta um funcionamento regular.
• Se necessário, lubrifique o punho, o compartimento e os cabos do acelerador.
• Verifique a folga.
• Se necessário, solicite a um concessionário Yamaha que faça o ajuste.6-15
P_5kr.book Page 1 Wednesday, October 4, 2000 7:04 PM

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-2
4
NOTA:_ As verificações prévias à utilização devem ser feitas sempre que o motociclo é utilizado. Tais verificações podem ser feitas rapidamente
e a sua importância para a segurança vale bem o tempo dispendido. _Cabos de controlo• Verifique se apresenta um funcionamento regular.
• Lubrifique se necessário.6-27
Corrente de transmissão• Verifique a folga da corrente.
• Ajuste se necessário.
• Verifique o estado da corrente.
• Lubrifique se necessário.6-24–6-25
Rodas e pneus• Verifique se apresentam danos.
• Verifique a profundidade do piso e o estado dos pneus.
• Verifique a pressão do ar.
• Corrija se necessário.6-16–6-19
Pedais do travão e de
mudança de velocidades• Verifique se apresentam um funcionamento regular.
• Se necessário, lubrifique os pontos de articulação do pedal.6-27
Alavancas do travão e da
embraiagem• Verifique se apresentam um funcionamento regular.
• Se necessário, lubrifique os pontos de articulação da alavanca.6-28
Descanso lateral• Verifique se apresenta um funcionamento regular.
• Se necessário, lubrifique o pivô.6-28
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
apertados.
• Aperte se necessário.—
Instrumentos, luzes, sinais e
interruptores• Verifique o respectivo funcionamento.
• Corrija se necessário.—
Interruptor do descanso
lateral• Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema apresentar defeitos, solicite a um concessionário Yamaha que
verifique o veículo.3-11 ELEMENTO VERIFICAÇÓES PÁGINA
P_5kr.book Page 2 Wednesday, October 4, 2000 7:04 PM

5-1
5
PAU00372
5-UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
PAU00373
AV I S O
_ l
Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.
l
Nunca coloque o motor em funcio-
namento nem o faça trabalhar
numa área fechada seja por quanto
tempo for. Os gases do escape são
nocivos e a sua inalação pode cau-
sar a perda de consciência e a mor-
te num curto espaço de tempo.
Certifique-se sempre de que existe
uma ventilação adequada.
l
Antes de arrancar, certifique-se de
que o descanso lateral está recolhi-
do. Se o descanso lateral não esti-
ver completamente recolhido, pode
entrar em contacto com o solo e
distrair o condutor, resultando
numa possível perda de controlo.
_
PAU03515*

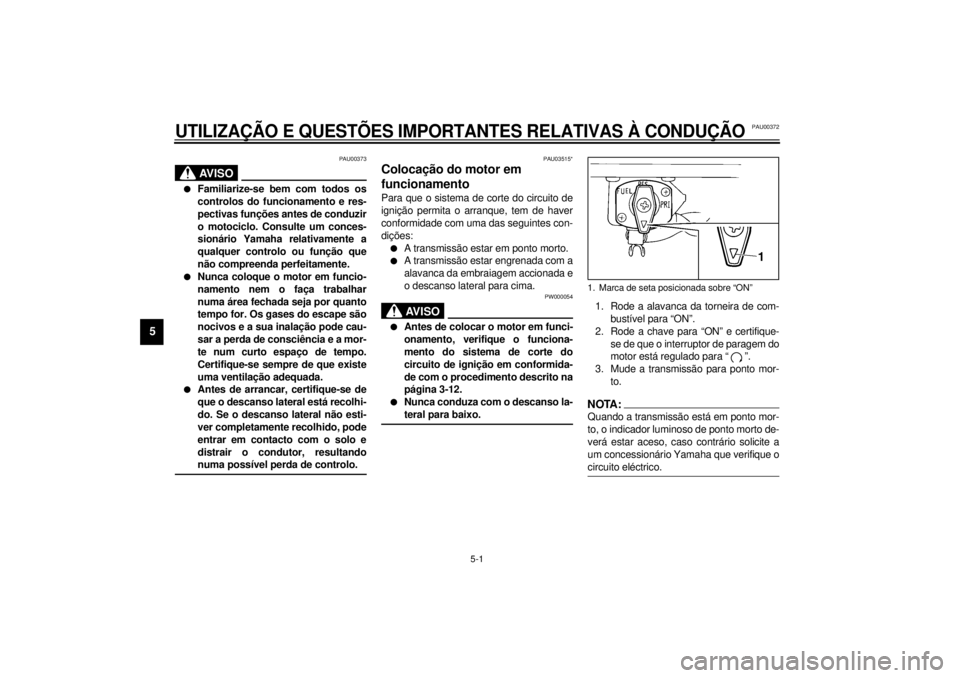

Colocação do motor em
funcionamento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:l
A transmissão estar em ponto morto.
l
A transmissão estar engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
PW000054
AV I S O
_ l
Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-12.
l
Nunca conduza com o descanso la-
teral para baixo.
_
1. Rode a alavanca da torneira de com-
bustível para “ON”.
2. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para “ ”.
3. Mude a transmissão para ponto mor-
to.NOTA:_ Quando a transmissão está em ponto mor-
to, o indicador luminoso de ponto morto de-
verá estar aceso, caso contrário solicite a
um concessionário Yamaha que verifique o
circuito eléctrico. _1. Marca de seta posicionada sobre “ON”
P_5kr.book Page 1 Wednesday, October 4, 2000 7:04 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
4. Ligue o motor de arranque (afogador)
e não acelere. (Consulte a página 3-9
para obter instruções relativas ao fun-
cionamento do motor de arranque
(afogador).)
5. Coloque o motor em funcionamento
premindo o interruptor de arranque.NOTA:_ Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
preservar a bateria. Não tente fazer o motor
arrancar durante mais de 10 segundos por
tentativa. _6. Depois de colocar o motor em funcio-
namento, desloque o alavanca do mo-
tor de arranque (afogador) para trás
até meio.
PCA00055
PRECAUÇÃO:_ Para uma maior duração do motor,
aqueça sempre o motor antes de arran-
car. Nunca acelere profundamente com
o motor frio! _7. Quando o motor estiver quente, desli-
gue o motor de arranque (afogador).NOTA:_ O motor está quente quando responde nor-
malmente ao acelerador com o motor de
arranque (afogador) desligado. _
PAU01258
Arranque a quente Siga os mesmos procedimentos descritos
para o arranque a frio à excepção de que
deixa de ser necessário utilizar o motor de
arranque (afogador) visto o motor já estar
quente.
P_5kr.book Page 2 Wednesday, October 4, 2000 7:04 PM

6-1
6
PAU00462
6-MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
PAU00464
A segurança é uma obrigação do proprietá-
rio. A inspecção, ajuste e lubrificação perió-
dicos manterão o seu veículo no estado
mais seguro e eficiente possível. Os pontos
mais importantes de inspecção, ajuste e lu-
brificação são explicados nas páginas a se-
guir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia
geral em condições normais de condução.
No entanto, DEPENDENDO DAS CONDI-
ÇÕES CLIMÁTICAS, DO TERRENO, DA
LOCALIZAÇÃO GEOGRÁFICA E DA UTI-
LIZAÇÃO INDIVIDUAL, OS INTERVALOS
DE MANUTENÇÃO PODERÃO TER DE
SER REDUZIDOS.
PW000060
AV I S O
_ Se não estiver familiarizado com o tra-
balho de manutenção do motociclo, so-
licite a um concessionáro Yamaha que o
efectue. _
PAU01175

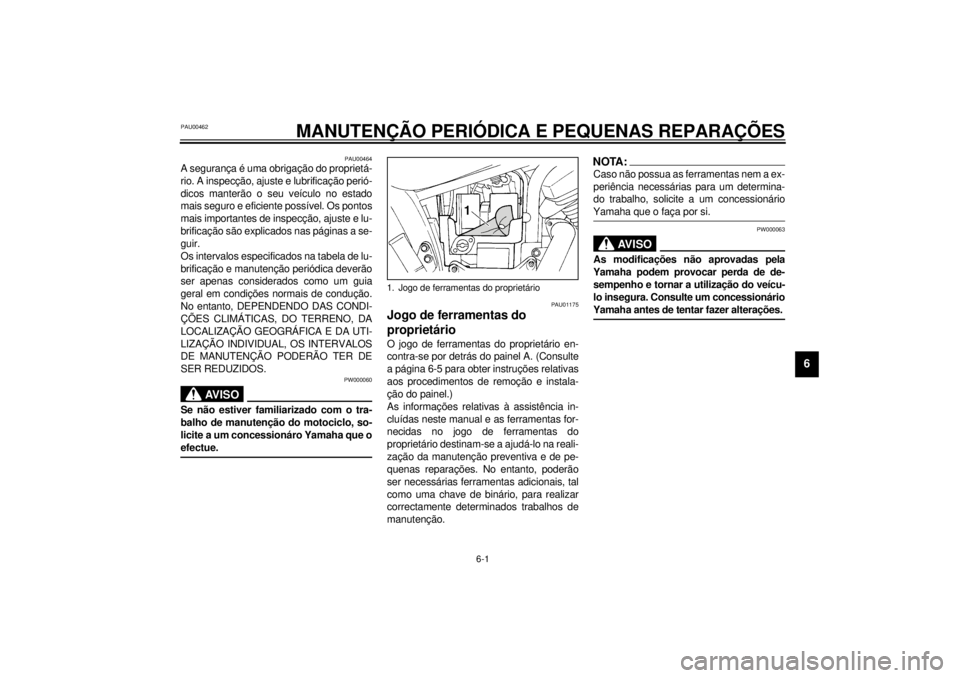

Jogo de ferramentas do
proprietário O jogo de ferramentas do proprietário en-
contra-se por detrás do painel A. (Consulte
a página 6-5 para obter instruções relativas
aos procedimentos de remoção e instala-
ção do painel.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTA:_ Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si. _
PW000063
AV I S O
_ As modificações não aprovadas pela
Yamaha podem provocar perda de de-
sempenho e tornar a utilização do veícu-
lo insegura. Consulte um concessionário
Yamaha antes de tentar fazer alterações. _
1. Jogo de ferramentas do proprietário
P_5kr.book Page 1 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
6
PAU03685
Tabela de lubrificação e manutenção periódica
NOTA:_ l
As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base na
quilometragem.
l
A partir dos 50.000 km, repita os intervalos de manutenção começando a partir dos 10.000 km.
l
Visto os itens marcados com asterisco exigirem a utilização de ferramentas, dados e capacidades técnicas especiais, solicite assis-
tência a um concessionário Yamaha.
_CP-03PN°. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(´
1.000 km)VERIFICA-
ÇÃO
ANUAL
1 10203040
1*Tubo de combustível• Verifique se existem fendas ou danos nos tubos de combustível
e no tubo a vácuo.ÖÖÖÖ Ö
2*Filtro de combustível
• Verifique o estado.ÖÖ
3 Velas de ignição• Verifique o estado.
• Limpe e regule novamente a distância do eléctrodo.ÖÖ
• Substitua.ÖÖ
4*Válvulas• Verifique a folga das válvulas.
• Ajuste.ÖÖÖÖ
5 Elemento do filtro de ar•Limpe.ÖÖ
• Substitua.ÖÖ
6Embraiagem• Verifique o funcionamento.
• Ajuste.ÖÖÖÖÖ
7*Travão dianteiro• Verifique o funcionamento, o nível de óleo e se existem fugas
de óleo no veículo. (Consulte a NOTA na página 6-4.)ÖÖÖÖÖ Ö
• Substitua as pastilhas do travão. Sempre que gastas até ao limite
8*Travão traseiro• Verifique o funcionamento e ajuste a folga do pedal do travão.ÖÖÖÖÖ Ö
• Substitua as sapatas do travão. Sempre que gastas até ao limite
9*Tubo do travão• Verifique se apresenta fendas ou danos.ÖÖÖÖ Ö
• Substitua. (Consulte a NOTA na página 6-4.) A cada 4 anos
P_5kr.book Page 2 Wednesday, October 4, 2000 7:04 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
PAU03329
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que são fáceis de verifi-
car. Uma vez que o calor e os resíduos
provocarão a erosão lenta da vela de igni-
ção, as velas de ignição deverão ser remo-
vidas e verificadas de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado das velas de ig-
nição pode revelar o estado do motor.

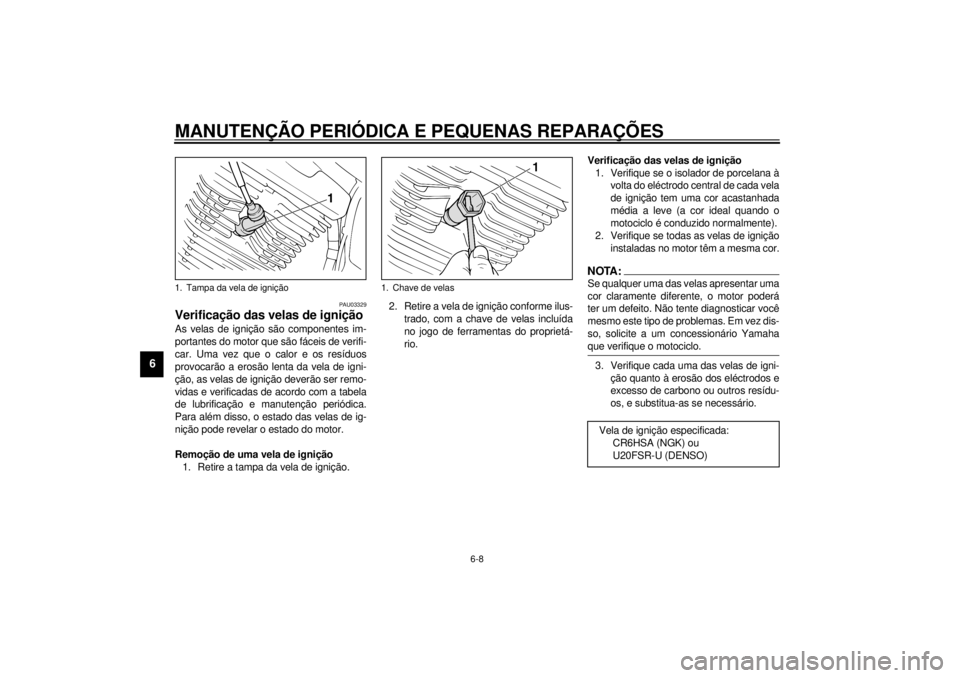

Remoção de uma vela de ignição
1. Retire a tampa da vela de ignição.2. Retire a vela de ignição conforme ilus-
trado, com a chave de velas incluída
no jogo de ferramentas do proprietá-
rio.Verificação das velas de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central de cada vela
de ignição tem uma cor acastanhada
média a leve (a cor ideal quando o
motociclo é conduzido normalmente).
2. Verifique se todas as velas de ignição
instaladas no motor têm a mesma cor.
NOTA:_ Se qualquer uma das velas apresentar uma
cor claramente diferente, o motor poderá
ter um defeito. Não tente diagnosticar você
mesmo este tipo de problemas. Em vez dis-
so, solicite a um concessionário Yamaha
que verifique o motociclo. _3. Verifique cada uma das velas de igni-
ção quanto à erosão dos eléctrodos e
excesso de carbono ou outros resídu-
os, e substitua-as se necessário.
1. Tampa da vela de ignição
1. Chave de velas
Vela de ignição especificada:
CR6HSA (NGK) ou
U20FSR-U (DENSO)
P_5kr.book Page 8 Wednesday, October 4, 2000 7:04 PM
