DESCRIPCIÓN
2-2
2

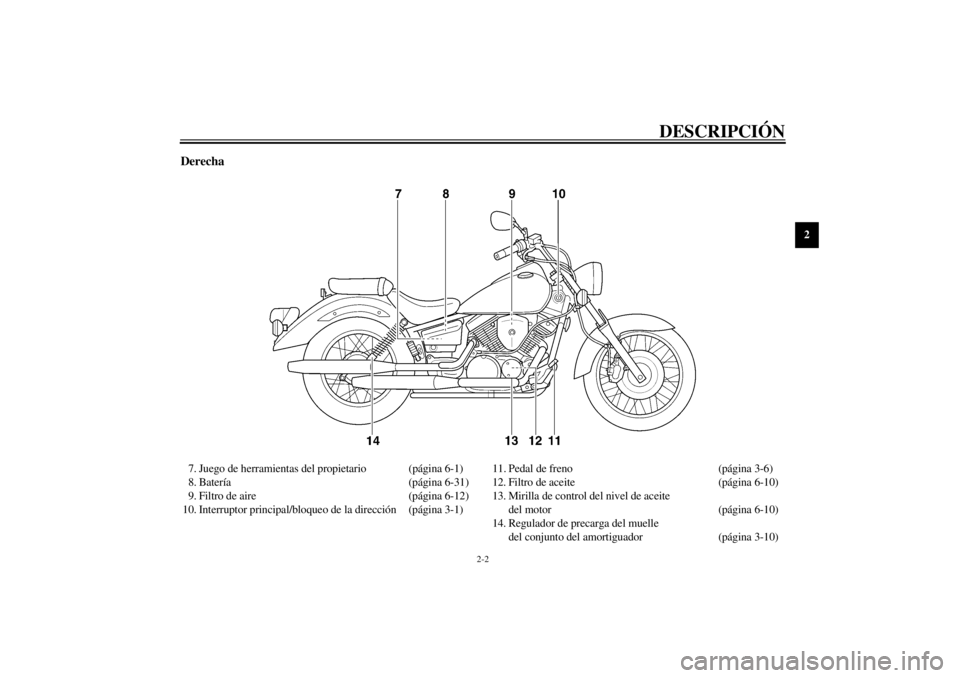

Derecha7. Juego de herramientas del propietario (página 6-1)
8. Batería(página 6-31)
9. Filtro de aire (página 6-12)
10. Interruptor principal/bloqueo de la dirección(página 3-1)11. Pedal de freno (página 3-6)
12. Filtro de aceite (página 6-10)
13. Mirilla de control del nivel de aceite
del motor (página 6-10)
14. Regulador de precarga del muelle
del conjunto del amortiguador (página 3-10)
U5KRS1.book Page 2 Monday, January 21, 2002 5:57 PM
Page 12 of 88
DESCRIPCIÓN
2-3
2

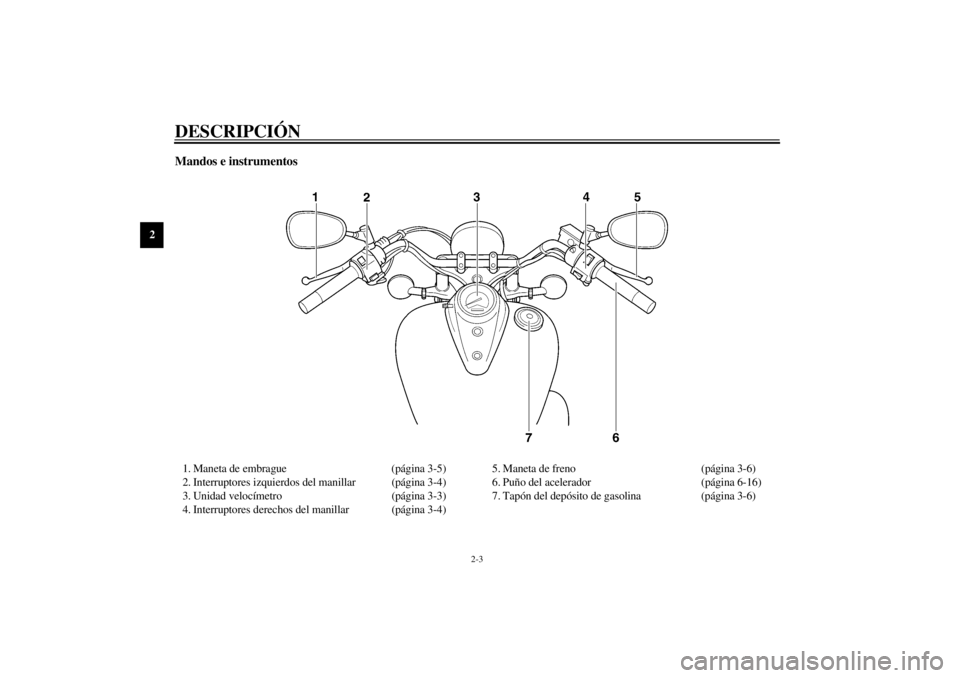

Mandos e instrumentos1. Maneta de embrague (página 3-5)
2. Interruptores izquierdos del manillar (página 3-4)
3. Unidad velocímetro (página 3-3)
4. Interruptores derechos del manillar (página 3-4)5. Maneta de freno (página 3-6)
6. Puño del acelerador (página 6-16)
7. Tapón del depósito de gasolina (página 3-6)
U5KRS1.book Page 3 Monday, January 21, 2002 5:57 PM
Page 13 of 88
3-1
3
3-FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU00027
SAU00029Interruptor principal/bloqueo de la
dirección El interruptor principal/bloqueo de la dirección
controla los sistemas de encendido y luces y se
utiliza para bloquear la dirección. A continua-
ción se describen las diferentes posiciones.
SAU00036
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión y
se puede arrancar el motor. La llave no se puede
extraer.
SAU00038
CERRADO (OFF)
Todos los sistemas eléctricos están desactiva-
dos. Se puede extraer la llave.
SAU00040
CERRADURA (LOCK)
La dirección está bloqueada y todos los sistemas
eléctricos están desactivados. Se puede extraer
la llave.
Para bloquear la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave desde la posición “OFF” y
luego gírela a la posición “LOCK” sin de-
jar de empujarla.
3. Extraiga la llave.
Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
SW000016
ADVERTENCIA
_ No gire nunca la llave a las posiciones “OFF”
o “LOCK” con la motocicleta en movimien-
to; de lo contrario los sistemas eléctricos se
desconectarán, lo que puede provocar la pér-
dida de control o un accidente. Asegúrese de
que la motocicleta esté parada antes de girar
la llave a las posiciones “OFF” o “LOCK”. _1. Empujar.
2. Girar.
U5KRS1.book Page 1 Monday, January 21, 2002 5:57 PM
Page 14 of 88
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU01590
(Estacionamiento)
La dirección está bloqueada y el piloto trasero y
la luz de posición están encendidos, pero el resto
de los sistemas eléctricos están desactivados. Se
puede extraer la llave.
La dirección debe estar bloqueada para poder
girar la llave a la posición “”.
SCA00043
ATENCION:_ No utilice la posición de estacionamiento du-
rante un periodo de tiempo prolongado; de lo
contrario puede descargarse la batería. _
SAU03034
Luces indicadoras y de advertencia
SAU00063
Testigo de luces de carretera “”
Este testigo se enciende cuando están conecta-
das las luces de carretera.
SAU00057
Luz indicadora de intermitencia “”
Esta luz indicadora parpadea cuando se empuja
el interruptor de intermitencia hacia la izquierda
o hacia la derecha.
SAU00061
Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muer-
to.
SAU04243
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende o parpadea cuando
un circuito eléctrico cd control del motor está
averiado. Cuando ocurra esto, haga revisar el
sistema de autodiagnóstico en un concesionario
Yamaha.NOTA:_ Cuando se gira la llave a la posición “ON”, esta
luz de aviso se enciende durante unos segundos,
pero no supone una avería. _

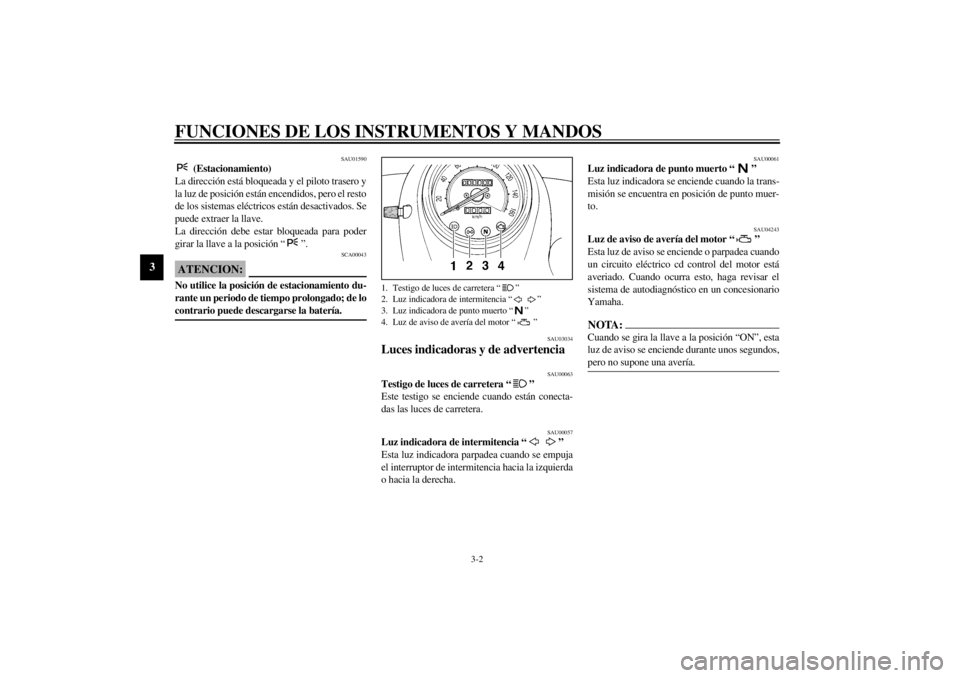

1. Testigo de luces de carretera “”
2. Luz indicadora de intermitencia “”
3. Luz indicadora de punto muerto “”
4. Luz de aviso de avería del motor “”
U5KRS1.book Page 2 Monday, January 21, 2002 5:57 PM
Page 15 of 88
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU00095
Unidad velocímetro La unidad velocímetro está dotada de un velocí-
metro, un cuentakilómetros y un cuentakilóme-
tros parcial. El velocímetro muestra la velocidad
de desplazamiento. El cuentakilómetros mues-
tra la distancia total recorrida. El cuentakilóme-
tros parcial muestra la distancia recorrida desde
que se puso a cero por última vez con el mando
de puesta a cero. El cuentakilómetros parcial
puede utilizarse para estimar la distancia que se
puede recorrer con un depósito lleno de gasoli-
na. Esta información le permitirá planificar en el
futuro las paradas para repostar.
SAU03732
Dispositivo de autodiagnóstico Este modelo está equipado con un dispositivo de
autodiagnóstico de varios circuitos eléctricos.
Si cualquiera de estos circuitos está averiado, la
luz de aviso de avería del motor se encenderá o
parpadeará. Cuando ocurra esto, haga revisar la
motocicleta en un concesionario Yamaha.
SCA00061
ATENCION:_ Si ocurre esto, consulte a un concesionario
Yamaha lo antes posible para evitar que se
averíe el motor. _
SAU00109
Alarma antirrobo (opcional) Esta motocicleta puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase en
contacto con un concesionario Yamaha.
1. Velocímetro
2. Cuentakilómetros
3. Cuentakilómetros parcial
4. Perilla de reposición a cero del cuentakilómetros
parcial
U5KRS1.book Page 3 Monday, January 21, 2002 5:57 PM
Page 16 of 88
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU00118
Interruptores del manillar
SAU00119
Interruptor de ráfagas “”
Pulse este interruptor para hacer ráfagas.
SAU03888
Interruptor del regulador de luces
“/”
Sitúe este interruptor en “” para poner la luz
de carretera y en “” para poner la luz de
cruce.
SAU03889
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este inte-
rruptor a la posición “”. Para señalar un giro
a la izquierda pulse este interruptor a la posición
“”. Cuando lo suelte, el interruptor volverá
a su posición central. Para apagar los intermiten-
tes pulse el interruptor una vez éste haya regre-
sado a su posición central.
SAU00129
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la bocina.
SAU03890
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de arrancar
el motor. Sitúe este interruptor en “” para
parar el motor en caso de emergencia, por ejem-
plo si la motocicleta vuelca o se atasca el cable
del acelerador.
SAU03898
Interruptor de las luces “//”
Sitúe este interruptor en “” para encen-
der la luz de posición, la luz del cuadro de ins-
trumentos y el piloto trasero. Sitúe el interruptor
en “” para encender también el faro. Sitúe el
interruptor en “” para apagar todas las luces.

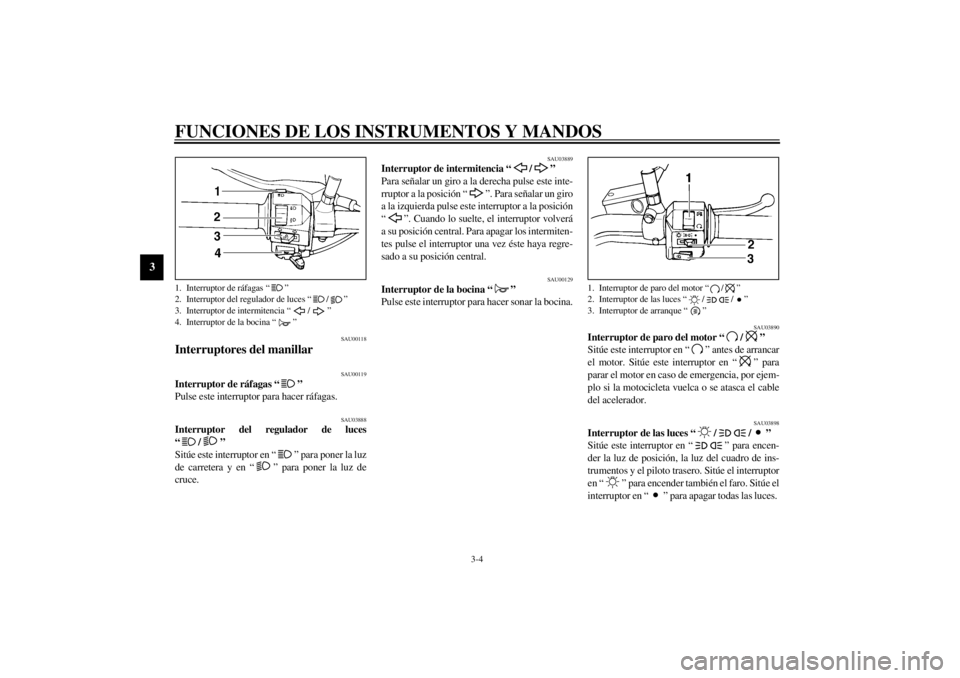

1. Interruptor de ráfagas “”
2. Interruptor del regulador de luces “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
1. Interruptor de paro del motor “/”
2. Interruptor de las luces “//”
3. Interruptor de arranque “”
U5KRS1.book Page 4 Monday, January 21, 2002 5:57 PM
Page 17 of 88
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU00143
Interruptor de arranque “”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico.
SC000005
ATENCION:_ Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor. _
SAU00152
Maneta de embrague La maneta de embrague está situada en el puño
izquierdo del manillar. Para desembragar tire de
la maneta hacia el puño del manillar. Para em-
bragar suelte la maneta. Para que el embrague
funcione con suavidad debe tirar de la maneta
rápidamente y soltarla lentamente.
La maneta de embrague está dotada de un inte-
rruptor de embrague que forma parte del sistema
de corte del circuito de encendido. (Véase en la
página 3-11 una explicación del sistema de corte
del circuito de encendido.)
SAU00157
Pedal de cambio El pedal de cambio está situado al lado izquier-
do del motor y se utiliza en combinación con la
maneta de embrague para cambiar las marchas
de la transmisión de 5 velocidades y engrane
constante de la que está dotada esta motocicleta.

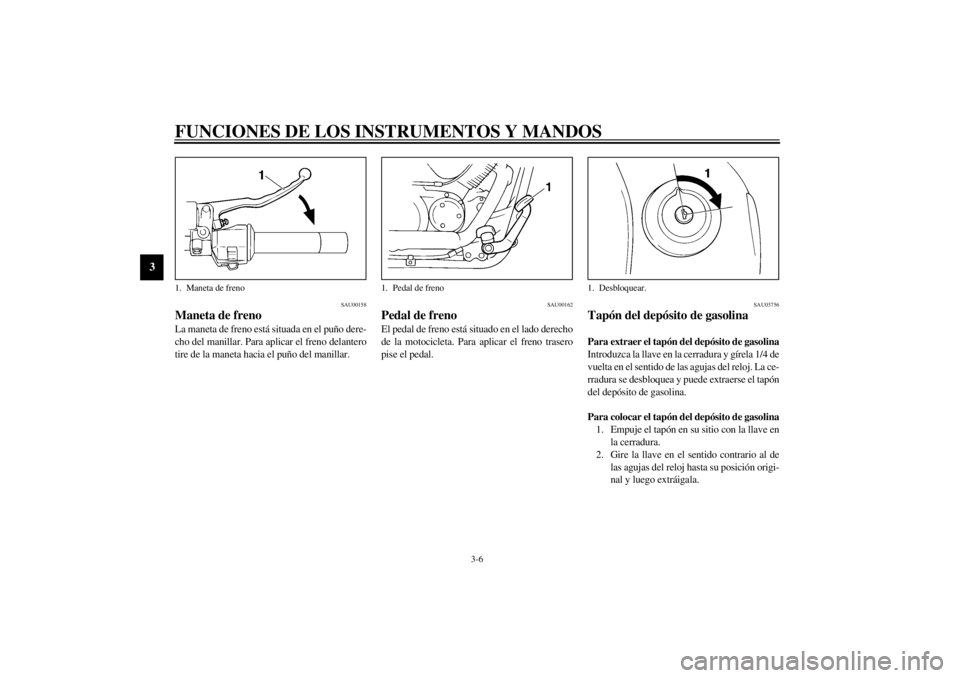

1. Maneta de embrague
1. Pedal de cambio
U5KRS1.book Page 5 Monday, January 21, 2002 5:57 PM
Page 18 of 88
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU00158
Maneta de freno La maneta de freno está situada en el puño dere-
cho del manillar. Para aplicar el freno delantero
tire de la maneta hacia el puño del manillar.
SAU00162
Pedal de freno El pedal de freno está situado en el lado derecho
de la motocicleta. Para aplicar el freno trasero
pise el pedal.
SAU03756
Tapón del depósito de gasolina Para extraer el tapón del depósito de gasolina
Introduzca la llave en la cerradura y gírela 1/4 de
vuelta en el sentido de las agujas del reloj. La ce-
rradura se desbloquea y puede extraerse el tapón
del depósito de gasolina.
Para colocar el tapón del depósito de gasolina
1. Empuje el tapón en su sitio con la llave en
la cerradura.
2. Gire la llave en el sentido contrario al de
las agujas del reloj hasta su posición origi-
nal y luego extráigala.
1. Maneta de freno
1. Pedal de freno
1. Desbloquear.
U5KRS1.book Page 6 Monday, January 21, 2002 5:57 PM
Page 19 of 88
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
NOTA:_ No se puede colocar el tapón del depósito de ga-
solina si la llave no se encuentra en la cerradura.
Además, la llave no se puede extraer si el tapón
no está correctamente colocado y bloqueado. _
SWA00032
ADVERTENCIA
_ Verifique que el tapón del depósito de gasoli-
na esté correctamente colocado antes de em-
prender la marcha. _
SAU03753
Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. Llene el depósito hasta la parte infe-
rior del tubo de llenado, como se muestra en la
figura.
SW000130
ADVERTENCIA
_
No llene en exceso el depósito de gasoli-
na, ya que de lo contrario puede rebo-
sar cuando la gasolina se caliente y se
expanda.
Evite derramar gasolina sobre el motor
caliente.
_
SAU00185
ATENCION:_ Elimine inmediatamente la gasolina derra-
mada con un trapo limpio, seco y suave, ya
que la gasolina puede dañar las superficies
pintadas o las piezas de plástico. _

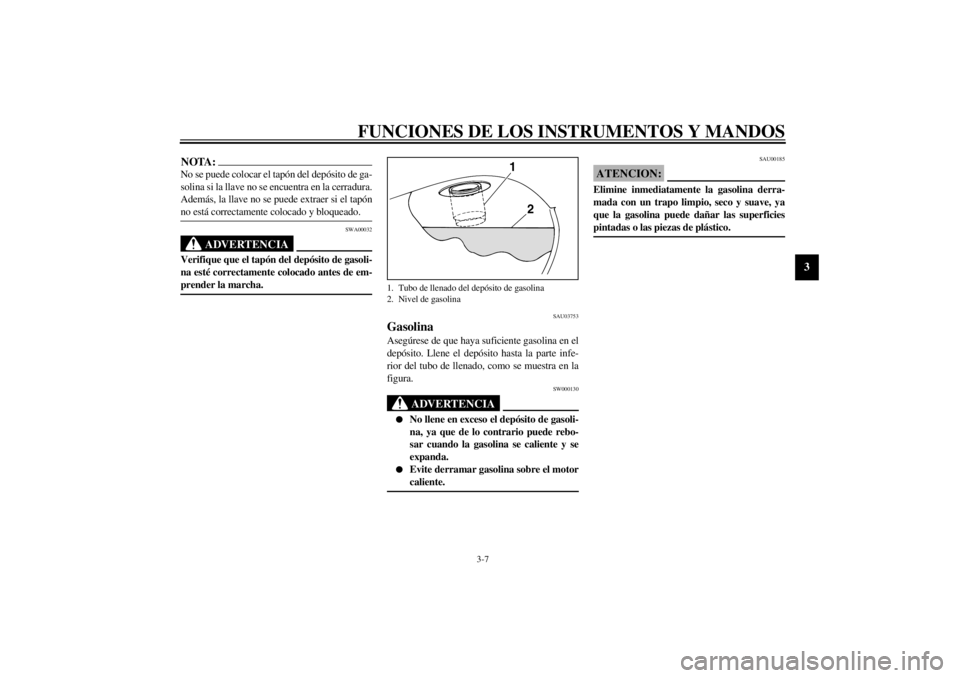

1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
U5KRS1.book Page 7 Monday, January 21, 2002 5:57 PM
Page 20 of 88
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
SAU04284
SCA00104
ATENCION:_ Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros de pistón, así como el sis-
tema de escape. _El motor Yamaha está diseñado para funcionar
con gasolina normal sin plomo de 91 octanos o
superior. Si se producen detonaciones (o auto-
encendido), utilice gasolina de otra marca o sú-
per sin plomo. El uso de gasolina sin plomo
prolonga la vida útil de las bujías y reduce los
costes de mantenimiento.
SAU04484

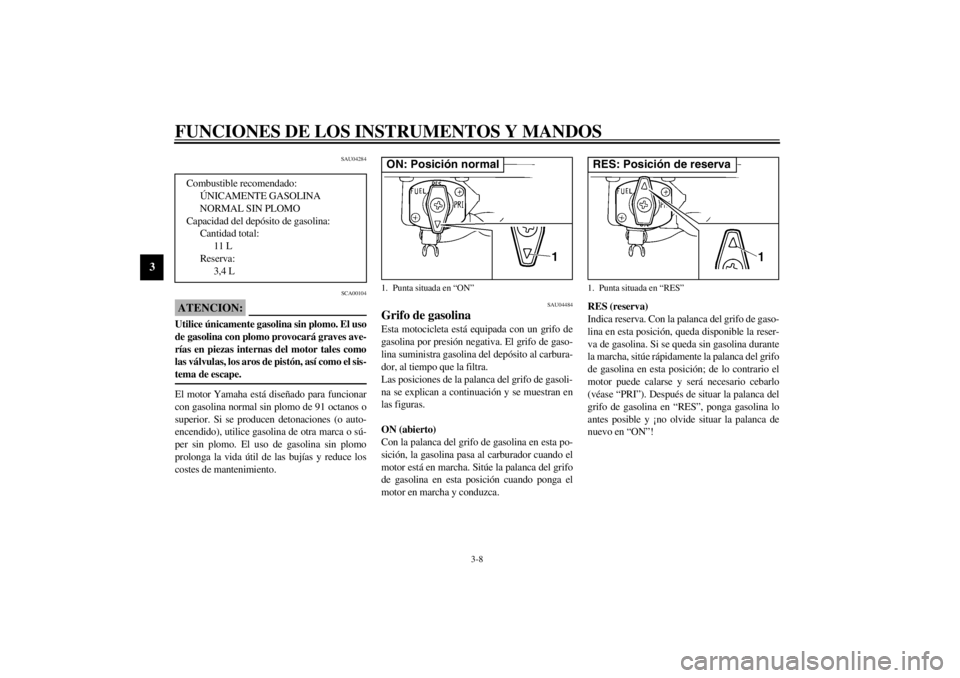

Grifo de gasolina Esta motocicleta está equipada con un grifo de
gasolina por presión negativa. El grifo de gaso-
lina suministra gasolina del depósito al carbura-
dor, al tiempo que la filtra.
Las posiciones de la palanca del grifo de gasoli-
na se explican a continuación y se muestran en
las figuras.
ON (abierto)
Con la palanca del grifo de gasolina en esta po-
sición, la gasolina pasa al carburador cuando el
motor está en marcha. Sitúe la palanca del grifo
de gasolina en esta posición cuando ponga el
motor en marcha y conduzca.RES (reserva)
Indica reserva. Con la palanca del grifo de gaso-
lina en esta posición, queda disponible la reser-
va de gasolina. Si se queda sin gasolina durante
la marcha, sitúe rápidamente la palanca del grifo
de gasolina en esta posición; de lo contrario el
motor puede calarse y será necesario cebarlo
(véase “PRI”). Después de situar la palanca del
grifo de gasolina en “RES”, ponga gasolina lo
antes posible y ¡no olvide situar la palanca de
nuevo en “ON”! Combustible recomendado:
ÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito de gasolina:
Cantidad total:
11 L
Reserva:
3,4 L1. Punta situada en “ON”ON: Posición normal
1. Punta situada en “RES”RES: Posición de reserva
U5KRS1.book Page 8 Monday, January 21, 2002 5:57 PM
