UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
HAU00424
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Riscaldare bene il motore.
Chiudere lo starter (arricchitore) al più
presto possibile.
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU01128
Rodaggio Non c’è un periodo più importante nella vita
del motore, di quello tra 0 e 1.600 km. Per
questo motivo, leggere attentamente quan-
to segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1.600 km. Le
varie parti del motore si usurano e si adatta-
no reciprocamente, creando i giochi di fun-
zionamento corretti. Durante questo
periodo, si deve evitare di marciare a lungo
a tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU03845*
0–1.000 km
Evitare il funzionamento prolungato del mo-
tore con un’apertura di gas superiore a 1/3.
1.000–1.600 km
Evitare il funzionamento prolungato del mo-
tore con un’apertura di gas superiore a 1/2.
HCA00080*
ATTENZIONE:_ Dopo 1.000 km di funzionamento si deve
cambiare l’olio motore e l’elemento fil-
trante del filtro dell’olio. _1.600 km e più
Ora si può utilizzare normalmente il mezzo.
HC000049
ATTENZIONE:_ In caso di disfunzioni del motore duran-
te il periodo di rodaggio, fare controllare
immediatamente il mezzo da un conces-
sionario Yamaha. _
U5KRH1.book Page 4 Monday, March 18, 2002 4:11 PM
Page 32 of 88
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-5
5
HAU00460
Parcheggio Quando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto di accen-
sione.
HW000058
AVVERTENZA
_
Dato che il motore e l’impianto di
scarico possono divenire molto
caldi, parcheggiare in luoghi dove i
pedoni o i bambini non possano fa-
cilmente toccarli.
Non parcheggiare su un pendio o
su terreno soffice, altrimenti il mo-
tociclo potrebbe ribaltarsi.
_U5KRH1.book Page 5 Monday, March 18, 2002 4:11 PM
Page 33 of 88
6-1
6
6-MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU00462
HAU00464La sicurezza è un obbligo del buon motoci-
clista. Le ispezioni, le regolazioni e le lubri-
ficazioni periodiche conserveranno il
mezzo nelle migliori condizioni possibili di
sicurezza e di efficienza. I punti più impor-
tanti relativi ai controlli, alle regolazioni ed
alla lubrificazione sono illustrati nelle pagi-
ne seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione de-
vono venire considerati solo come una
guida generale in condizioni di marcia nor-
mali. POTREBBE ESSERE NECESSARIO
RIDURRE TALE INTERVALLI IN FUNZIO-
NE DELLE CONDIZIONI CLIMATICHE,
DEL TERRENO, DELLA SITUAZIONE GE-
OGRAFICA E DELL’IMPIEGO INDIVIDUA-
LE.
HW000060
AVVERTENZA
_ Se non si ha confidenza con i lavori di
manutenzione del motociclo, farli ese-
guire da un concessionario Yamaha. _
HAU01175
Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova dietro al
pannello A (vedere pagina 6-5 per le proce-
dure di rimozione e di installazione dei pan-
nelli).
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.
NOTA:_ Se non si è in possesso gli attrezzi o l’espe-
rienza necessari per un determinato lavoro,
farlo eseguire dal concessionario Yamaha
di fiducia. _
HW000063
AVVERTENZA
_ Le modifiche non approvate dalla
Yamaha possono provocare cali delle
prestazioni e rendere il mezzo non sicu-
ro per l’uso. Consultare un concessio-
nario Yamaha prima di tentare di
eseguire modifiche di qualsiasi genere. _

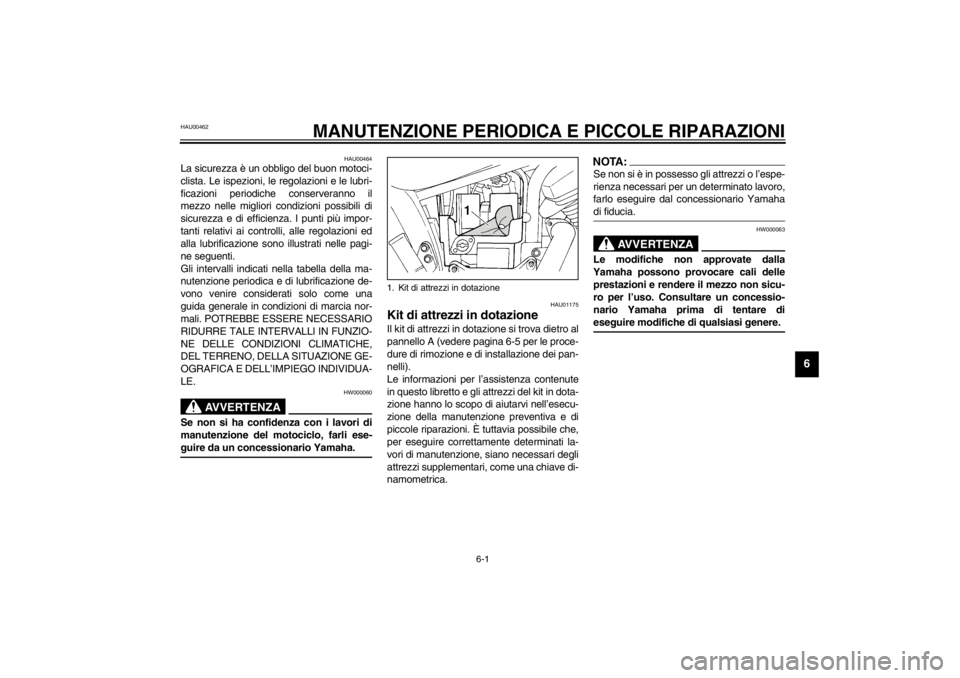

1. Kit di attrezzi in dotazione
U5KRH1.book Page 1 Monday, March 18, 2002 4:11 PM
Page 34 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
HAU03685
Manutenzione periodica e lubrificazione
NOTA:_
I controlli annuali vanno eseguiti una volta all’anno, a meno che in loro vece non si esegua una manutenzione in base ad un
determinato numero di chilometri.
A partire da 50.000 km, ripetere gli intervalli di manutenzione iniziando da 10.000 km.
Affidare ad un concessionario Yamaha l’assistenza delle posizioni evidenziate da un asterisco, in quanto richiede attrezzi, dati e ca-
pacità tecniche particolari.
_CP-03IN. Elemento INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
1
*Circuito del carburante
Verificare che i tubi flessibili del carburante ed il tubo di
depressione non siano fessurati o danneggiati.√√√√ √
2
*Filtro benzina
Controllare lo stato.√√
3
Candele
Controllare lo stato.
Pulire e ripristinare la distanza elettrodi.√√
Sostituire.√√
4
*Valvole
Controlla il gioco valvole.
Regolare.√√√√
5
Elemento filtro aria
Pulire.√√
Sostituire.√√
6
Frizione
Controllare il funzionamento.
Regolare.√√√√√
7
*Freno anteriore
Controllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido.
(Vedere NOTA a pagina 6-4.)√√ √ √ √ √
Sostituire le pastiglie freno. se usurate fino al limite
8
*Freno posteriore
Controllare il funzionamento e regolare il gioco del pedale
del freno.√√√√√ √
Sostituire le ganasce del freno. se usurate fino al limite
U5KRH1.book Page 2 Monday, March 18, 2002 4:11 PM
Page 35 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
9
*Tubo freno
Verificare l’assenza di fessurazioni o danneggiamenti.√√√√ √
Sostituire. (Vedere NOTA a pagina 6-4.) Ogni 4 anni
10
*Ruote
Verificare che non siano disassate o danneggiate e
controllare il serraggio dei raggi.
Stringere i raggi, se necessario.√√√√
11
*Pneumatici
Controllare la profondità del battistrada e che non siano
danneggiati.
Sostituire, se necessario.
Controllare la pressione dell’aria.
Correggerla, se necessario.√√√√ √
12
*Cuscinetti ruote
Controllare che i cuscinetti non siano allentati o
danneggiati.√√√√
13
*Forcellone
Controllare il funzionamento e l’assenza di gioco eccessivo.√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 50.000 km
14
Catena di trasmissione
Controllare la tensione della catena.
Accertarsi che la ruota posteriore sia allineata
correttamente.
Pulire e lubrificare.Ogni 1.000 km e dopo il lavaggio del
motociclo o il suo utilizzo nella pioggia
15
*Cuscinetti sterzo
Controllare il gioco dei cuscinetti e se lo sterzo è duro.√√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 20.000 km
16
*Elementi di fissaggio della
parte ciclistica
Verificare che tutti i dadi, i bulloni e le viti siano serrati
correttamente.√√√√ √
17
Cavalletto laterale
Controllare il funzionamento.
Lubrificare.√√√√ √
18
*Interruttore del cavalletto
laterale
Controllare il funzionamento.√√√√√ √
19
*Forcella
Controllare il funzionamento e l’assenza di perdite d’olio.√√√√
20
*Gruppi degli
ammortizzatori
Controllare il funzionamento e l’assenza di perdite d'olio
sugli ammortizzatori.√√√√
21
*Carburatore
Controllare il funzionamento dello starter (arricchitore).
Regolare il regime del minimo del motore.√√√√√ √ N. Elemento INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
U5KRH1.book Page 3 Monday, March 18, 2002 4:11 PM
Page 36 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
HAU03541
NOTA:_
Il filtro dell’aria richiede un’assistenza più frequente, se si utilizza il mezzo su percorsi molto bagnati o polverosi.
Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.
Sostituire i tubi flessibili dei freni ogni quattro anni, e se sono fessurati o danneggiati.
_22
Olio motore
Cambiare.
Controllare il livello dell’olio e l’assenza di perdite d’olio sul
veicolo.√√√√√ √
23
Elemento del filtro
dell
’olio motore
Sostituire.√√√
24
*Filtrino dell
’olio motore
Pulire.√
25
*Interruttori del freno
anteriore e posteriore
Controllare il funzionamento.√√√√√ √
26
Parti in movimento e cavi
Lubrificare.√√√√ √
27
*Alloggiamento manopola
e cavo acceleratore
Verificare funzionamento e gioco.
Registrare il gioco del cavo acceleratore, se necessario.
Lubrificare l’alloggiamento manopola e il cavo acceleratore.√√√√ √
28
*Sistema di ammissione
aria
Controllare che la valvola di interruzione dell’aria, la valvola
lamellare ed il tubo flessibile non siano danneggiati.
Sostituire l’intero sistema di ammissione aria, se
necessario.√√√√ √
29
*Luci, segnali ed
interruttori
Controllare il funzionamento.
Regolare il faro.√√√√√ √ N. Elemento INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
U5KRH1.book Page 4 Monday, March 18, 2002 4:11 PM
Page 37 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU01122
Rimozione ed installazione dei
pannelli I pannelli illustrati sopra vanno smontati per
eseguire alcuni dei lavori di manutenzione
descritti in questo capitolo. Fare riferimento
a questa sezione tutte le volte che si deve
togliere ed installare un pannello.
HAU04462

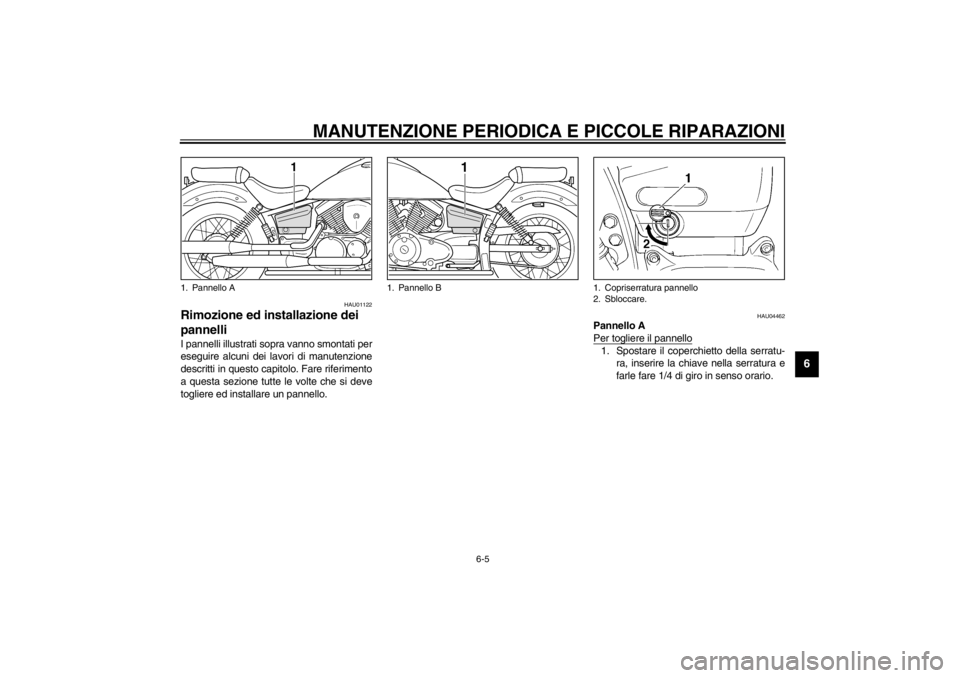

Pannello A
Per togliere il pannello1. Spostare il coperchietto della serratu-
ra, inserire la chiave nella serratura e
farle fare 1/4 di giro in senso orario.
1. Pannello A
1. Pannello B
1. Copriserratura pannello
2. Sbloccare.
U5KRH1.book Page 5 Monday, March 18, 2002 4:11 PM
Page 38 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6

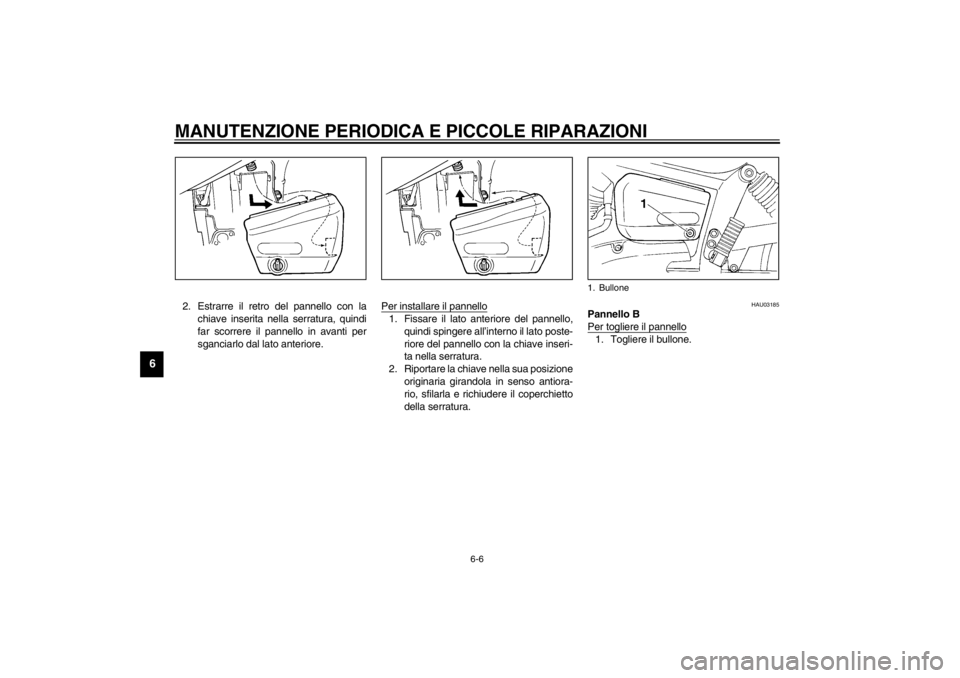

2. Estrarre il retro del pannello con la
chiave inserita nella serratura, quindi
far scorrere il pannello in avanti per
sganciarlo dal lato anteriore.Per installare il pannello
1. Fissare il lato anteriore del pannello,
quindi spingere all’interno il lato poste-
riore del pannello con la chiave inseri-
ta nella serratura.
2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e richiudere il coperchietto
della serratura.
HAU03185
Pannello B
Per togliere il pannello1. Togliere il bullone.1. Bullone
U5KRH1.book Page 6 Monday, March 18, 2002 4:11 PM
Page 39 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
2. Tirare in fuori la parte posteriore del
pannello, e poi far scorrere il pannello
in avanti per sganciarlo anteriormente.Per installare il pannello
1. Fissare il lato anteriore del pannello, e
poi inserire la parte posteriore del pan-
nello.
2. Installare il bullone.
U5KRH1.book Page 7 Monday, March 18, 2002 4:11 PM
Page 40 of 88
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
HAU03329
Controllo delle candele Le candele sono componenti importanti del
motore e sono facili da controllare. Dato
che il calore ed i depositi provocano una
lenta erosione delle candele, bisogna
smontarle e controllarle in conformità alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre, lo stato delle candele
può rivelare le condizioni del motore.
Per togliere una candela
1. Togliere il cappuccio della candela.2. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave per can-
dele che si trova nel kit di attrezzi in
dotazione.Per controllare le candele
1. Controllare che l’isolatore di porcella-
na attorno all’elettrodo centrale sia di
colore marroncino chiaro (colore idea-
le quando si utilizza normalmente il
motociclo).
2. Controllare che tutte le candele instal-
late nel motore abbiano lo stesso colo-
re.
NOTA:_ Se il colore di una candela è nettamente di-
verso, il motore potrebbe presentare
un’anomalia. Non tentare di diagnosticare
problemi di questo genere. Invece fare con-
trollare il motociclo da un concessionario
Yamaha. _3. Verificare che ciascuna candela non
presenti usura degli elettrodi e ecces-
sivi depositi di carbonio o di altro ge-
nere, e sostituirla se necessario.

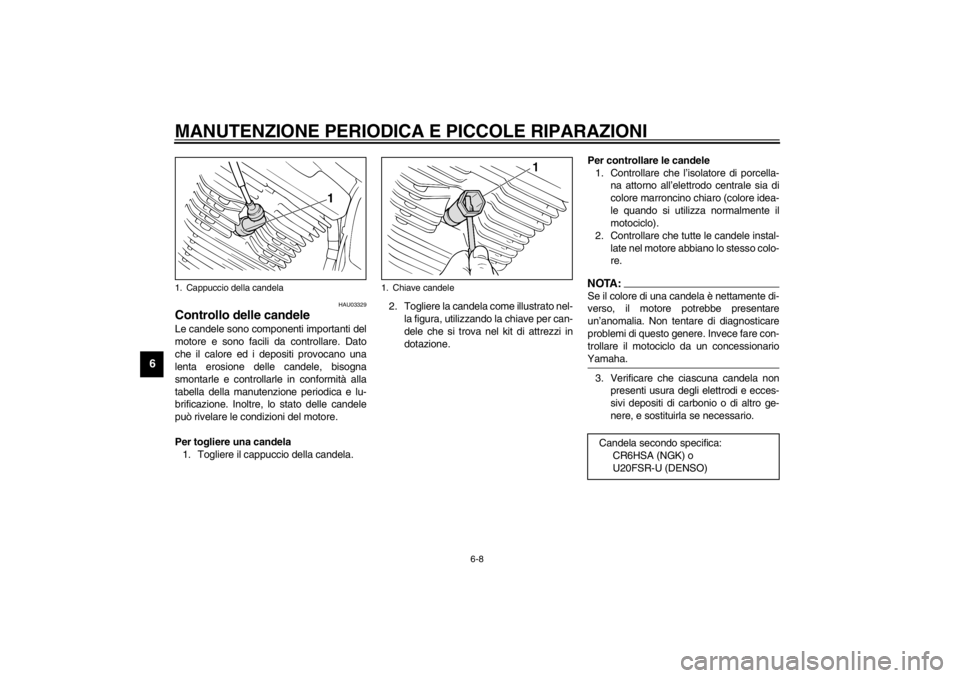

1. Cappuccio della candela
1. Chiave candele
Candela secondo specifica:
CR6HSA (NGK) o
U20FSR-U (DENSO)
U5KRH1.book Page 8 Monday, March 18, 2002 4:11 PM
