YAMAHA XVS250 2002 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6
Per installare una candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolarla secondo la specifica.
2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
3. Installare la candela con l’apposita
chiave e poi stringerla con la coppia di
serraggio secondo specifica.
NOTA:_ In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio approssimativamente
corretta, dopo il primo serraggio a mano ag-
giungere un ulteriore quarto–mezzo giro.
Tuttavia provvedere al più presto possibile
al serraggio della candela secondo specifi-
ca. _4. Installare il cappuccio della candela.
a. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0,6–0,7 mm
Coppia di serraggio:
Candela:
12,5 Nm (1,25 m·kgf)
U5KRH1.book Page 9 Monday, March 18, 2002 4:11 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6
HAU04433
Olio motore e elemento filtrante Controllare sempre il livello dell’olio motore
prima di utilizzare il mezzo. Oltre a questo,
l’olio e l’elemento filtrante vanno cambiati
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Per controllare il livello dell’olio motore
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.NOTA:_ Accertarsi che il motociclo sia diritto duran-
te il controllo del livello dell’olio. Basta una
lieve inclinazione laterale per provocare er-
rori nel controllo. _2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.3. Attendere qualche minuto per far de-
positare l’olio e poi controllarne il livel-
lo attraverso l’oblò in basso sul lato
destro del carter.
NOTA:_ Il livello dell’olio motore deve trovarsi tra i ri-
ferimenti del minimo e del massimo. _4. Se il livello dell’olio motore è inferiore
al minimo, rabboccare con il tipo di olio
consigliato per raggiungere il livello
appropriato.Per cambiare l’olio motore (con o senza
sostituzione della cartuccia del filtro
dell’olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare un contenitore sotto il mo-
tore per raccogliere l’olio esausto.1. Oblò ispezione livello olio motore
2. Riferimento di livello massimo
3. Riferimento di livello minimo
4. Tappo del bocchettone di riempimento olio
motoreLato destro
U5KRH1.book Page 10 Monday, March 18, 2002 4:11 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
3. Togliere il tappo del bocchettone ed il
tappo filettato di scarico per scaricare
l’olio dal carter.NOTA:_ Saltare le fasi 4–6 se non si sostituisce
l’elemento filtrante. _
4. Togliere il coperchio dell’elemento fil-
trante togliendo i bulloni.5. Rimuovere e sostituire la cartuccia del
filtro e l’O-ring.
6. Installare il coperchio dell’elemento fil-
trante installando i bulloni e poi strin-
gendoli con la coppia di serraggio
secondo specifica.
NOTA:_ Accertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede. _

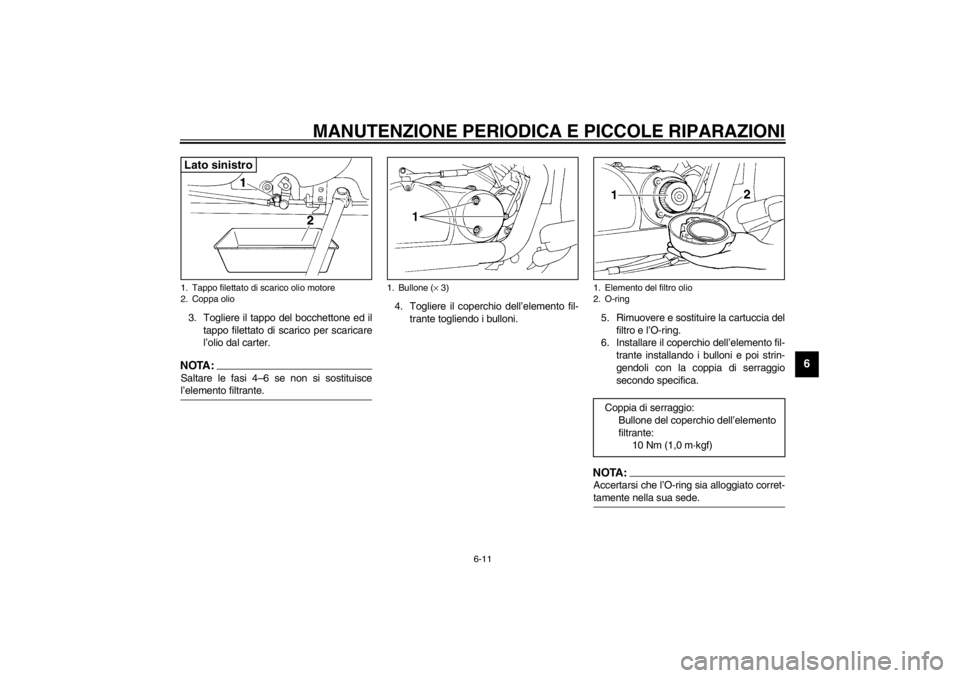

1. Tappo filettato di scarico olio motore
2. Coppa olioLato sinistro
1. Bullone (× 3)
1. Elemento del filtro olio
2. O-ringCoppia di serraggio:
Bullone del coperchio dell’elemento
filtrante:
10 Nm (1,0 m·kgf)
U5KRH1.book Page 11 Monday, March 18, 2002 4:11 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
7. Installare il tappo filettato di scarico
dell’olio motore e poi stringerlo con la
coppia di serraggio secondo specifica.
8. Aggiungere la quantità secondo speci-
fica dell’olio motore consigliato e poi
installare e stringere il tappo del boc-
chettone.
HCA00105
ATTENZIONE:_

Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio né usare oli
di gradazione superiore a “CD”.
Inoltre non usare oli con etichetta
“ENERGY CONSERVING II” (CON-
SERVANTE ENERGIA II) o superio-
re.


Accertarsi che non penetrino corpi
estranei nel carter.
_9. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
10. Spegnere il motore, controllare il livel-
lo dell’olio e correggerlo, se necessa-
rio.
HAU04485*
Pulizia dell’elemento del filtro
dell’aria Eseguire la pulizia dell’elemento del filtro
dell’aria agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione. Pulire più spesso l’elemento del filtro
dell’aria, se si utilizza il mezzo su percorsi
molto bagnati o polverosi.
1. Togliere la scatola del filtro dell’aria to-
gliendo i bulloni, allentando la vite di
serraggio e poi scollegando il tubo
flessibile. Coppia di serraggio:
Tappo filettato di scarico olio motore:
34 Nm (3,4 m·kgf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Con sostituzione dell’elemento
filtrante:
1,6 L
Senza sostituzione dell’elemento
filtrante:
1,4 L
Quantità totale (motore a secco):
1,75 L1. Bullone (× 2)
2. Vite di serraggio
3. Tubo flessibile
U5KRH1.book Page 12 Monday, March 18, 2002 4:11 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
2. Togliere il coperchio della scatola del
filtro dell’aria togliendo le viti.3. Togliere l’elemento del filtro dell’aria
togliendo le viti.4. Picchiettare leggermente l’elemento
del filtro dell’aria per togliere la mag-
gior parte della polvere e dello sporco,
e poi eliminare lo sporco residuo con
aria compressa, come illustrato nella
figura. Se l’elemento del filtro dell’aria
è danneggiato, sostituirlo.
5. Installare l’elemento inserendolo nella

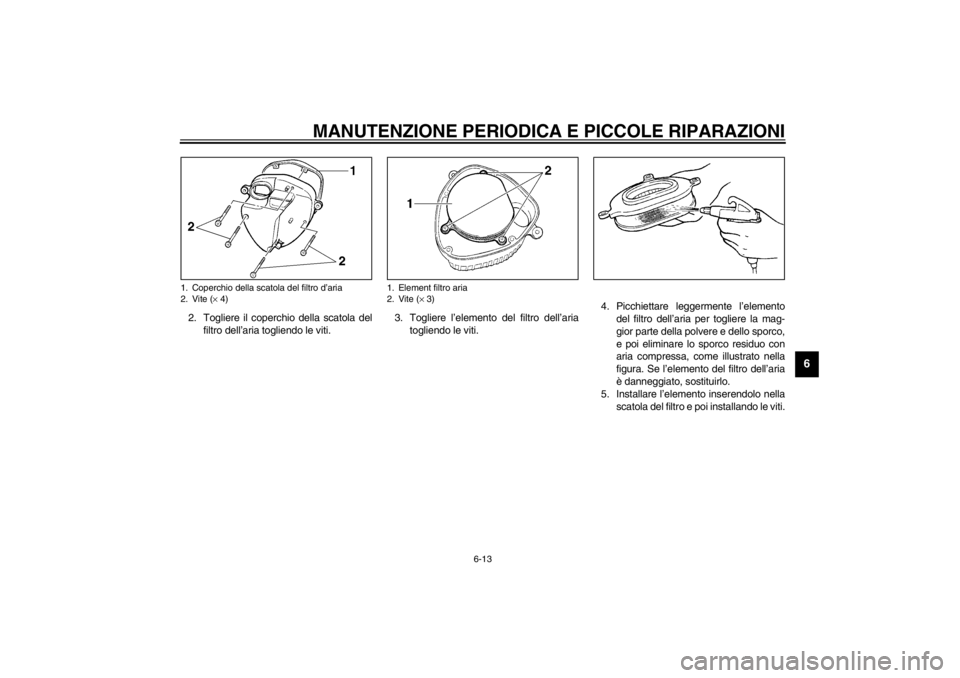

scatola del filtro e poi installando le viti.1. Coperchio della scatola del filtro d’aria
2. Vite (× 4)
1. Element filtro aria
2. Vite (× 3)
U5KRH1.book Page 13 Monday, March 18, 2002 4:11 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
6. Togliere la fascetta dal tubo di ispezio-
ne e poi togliere il tappo del tubo di
ispezione per scaricare eventuali de-
positi d’acqua.
7. Installare il tappo sul tubo di ispezione
e poi installare la fascetta.
HC000082*
ATTENZIONE:_

Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.


Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti i pisto-
ni e/o i cilindri potrebbero usurarsi
eccessivamente.
_8. Installare il coperchio della scatola del
filtro dell’aria installando le viti.
9. Collegare il tubo flessibile.
10. Installare la scatola del filtro dell’aria
inserendo la sporgenza nel gommino,
installando i bulloni e poi stringendo la
vite di serraggio.

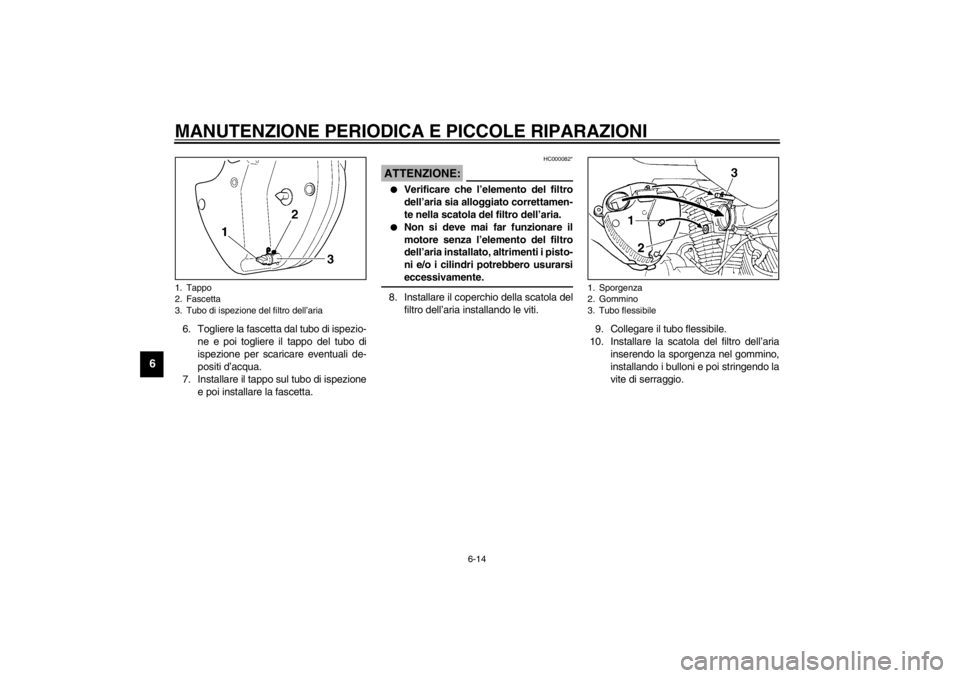

1. Tappo
2. Fascetta
3. Tubo di ispezione del filtro dell’aria
1. Sporgenza
2. Gommino
3. Tubo flessibile
U5KRH1.book Page 14 Monday, March 18, 2002 4:11 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
HAU00629
Messa a punto del carburatore Il carburatore è una parte importante del
motore e necessita di una messa a punto
molto precisa. Pertanto consigliamo di affi-
dare la maggior parte delle regolazioni del
carburatore ad un concessionario Yamaha
in possesso delle nozioni e delle esperien-
ze professionali necessarie. Tuttavia, la
messa a punto descritta nella prossima se-
zione può venire eseguita dal proprietario
nell’ambito della manutenzione periodica.
HC000094
ATTENZIONE:_ Il carburatore viene messo a punto e te-
stato a fondo nello stabilimento di pro-
duzione Yamaha. Eventuali tentativi di
modificare queste regolazioni senza suf-
ficienti nozioni tecniche potrebbero pro-
vocare un calo delle prestazioni o
danneggiamenti del motore. _
HAU01168
Regolazione del regime del
minimo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.NOTA:_ Per eseguire questa regolazione, occorre
un contagiri. _1. Collegare il contagiri al cavo della can-
dela.
2. Accendere il motore e lasciarlo scal-
dare per diversi minuti a 1.000–
2.000 giri/min, accelerandolo ogni tan-
to a 4.000–5.000 giri/min.NOTA:_ Il motore è caldo quando risponde rapida-
mente all’acceleratore. _
3. Controllare il regime del minimo del
motore e, se necessario, regolarlo al
valore secondo specifica agendo sulla
vite di fermo dell’acceleratore. Per au-
mentare il regime del minimo, girare la
vite in direzione
a. Per ridurre il regi-
me del minimo, girare la vite in direzio-
ne
b.NOTA:_ Se non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad un
concessionario Yamaha. _1. Vite di fermo dell’acceleratoreRegime del minimo:
1.200–1.400 giri/min.
U5KRH1.book Page 15 Monday, March 18, 2002 4:11 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
HAU00635
Regolazione del gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore deve es-
sere di 3–5 mm alla manopola dell’accele-
ratore. Controllare periodicamente il gioco
del cavo dell’acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU00637
Regolazione del gioco delle
valvole Il gioco delle valvole cambia con l’utilizzo
del mezzo, provocando un rapporto scor-
retto di miscelazione di aria/carburante e/o
rumorosità del motore. Per impedire che ciò
accada, fare regolare il gioco delle valvole
da un concessionario Yamaha agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU04463
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza
della vostra moto, fare attenzione ai se-
guenti punti che riguardano i pneumatici
prescritti secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di
utilizzare il mezzo.
HW000082
AVVERTENZA
_

Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).


Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del carico e degli accessori
approvati per questo modello.
_
a. Gioco del cavo dell’acceleratoreU5KRH1.book Page 16 Monday, March 18, 2002 4:11 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
CE-21I
CE-07IHWA00012
AVVERTENZA
_ Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro mezzo, tenere sempre presenti le
seguenti precauzioni.

NON SOVRACCARICARE MAI IL
MOTOCICLO! L’uso di un motoci-
clo sovraccarico può provocare
danneggiamenti dei pneumatici,
perdite del controllo o infortuni gra-
vi. Verificare che il peso totale del
pilota, del passeggero, del carico e
degli accessori non superi il carico
massimo specificato per il motoci-
clo.


Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.


Fissare saldamente gli oggetti più
pesanti vicino al centro del motoci-
clo e distribuire uniformemente il
peso sui due lati del mezzo.


Regolare la sospensione e la pres-
sione dei pneumatici in funzione
del carico.


Prima di utilizzare il mezzo, control-
lare sempre la condizione e la pres-
sione dei pneumatici.
_
Pressione di gonfiaggio dei pneumatici
(misurata sui pneumatici freddi)
Carico* Anteriore Posteriore
Fino a 90 kg175 kPa
(1,75 kgf/cm
2,
1,75 bar)200 kPa
(2,00 kgf/cm
2,
2,00 bar)
90 kg–massimo225 kPa
(2,25 kgf/cm
2,
2,25 bar)225 kPa
(2,25 kgf/cm
2,
2,25 bar)
Carico massimo* 180 kg
* Peso totale del pilota, del passeggero, del carico e
degli accessori
U5KRH1.book Page 17 Monday, March 18, 2002 4:11 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità al cen-
tro del battistrada è scesa al limite previsto,
se ci sono chiodi o frammenti di vetro nel
pneumatico o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.CE-08INOTA:_ I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego. _
Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici con camera d’aria.
HW000078
AVVERTENZA
_

Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e disegno, altrimenti non si
possono garantire le caratteristiche
di manovrabilità del mezzo.


Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha appro-
vato per questo modello soltanto i
pneumatici elencati di seguito.
_CE-10IHAU00681
AVVERTENZA
_

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del motoci-
clo con pneumatici eccessivamen-
te usurati riduce la stabilità di
marcia e può provocare la perdita
del controllo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.


Sconsigliamo di applicare toppe
alle camere d’aria bucate. Tuttavia,
se inevitabile, applicare la toppa
sulla camera d’aria con molta cura
e sostituire la camera d’aria al più
presto con un prodotto di alta qua-
lità.
_
1. Fianco del pneumatico
a. Profondità del battistradaProfondità minima del
battistrada (anteriore e
posteriore)1,6 mm
ANTERIORE
Fabbricante Misura Modello
CHENG SHIN80/100-18 47P
C-916
80/100-18 M/C 47P
IRC80/100-18 47P
MARBELLA
NF27
80/100-18 M/C 47P
POSTERIORE
Fabbricante Misura Modello
CHENG SHIN 130/90-15 M/C 66P C-915
IRC 130/90-15 M/C 66PMARBELLA
NR31
U5KRH1.book Page 18 Monday, March 18, 2002 4:11 PM
