YAMAHA XVS650 2001 Betriebsanleitungen (in German)

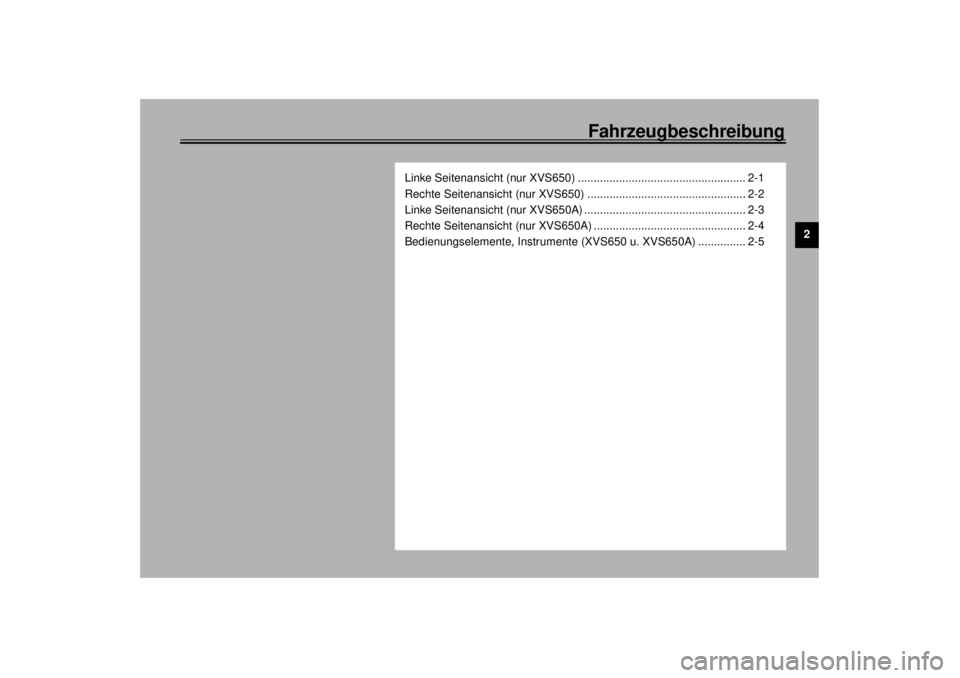

Fahrzeugbeschreibung
2
Linke Seitenansicht (nur XVS650) ..................................................... 2-1
Rechte Seitenansicht (nur XVS650) .................................................. 2-2
Linke Seitenansicht (nur XVS650A) ................................................... 2-3
Rechte Seitenansicht (nur XVS650A) ................................................ 2-4
Bedienungselemente, Instrumente (XVS650 u. XVS650A) ............... 2-5
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM

2-1
2
GAU00026

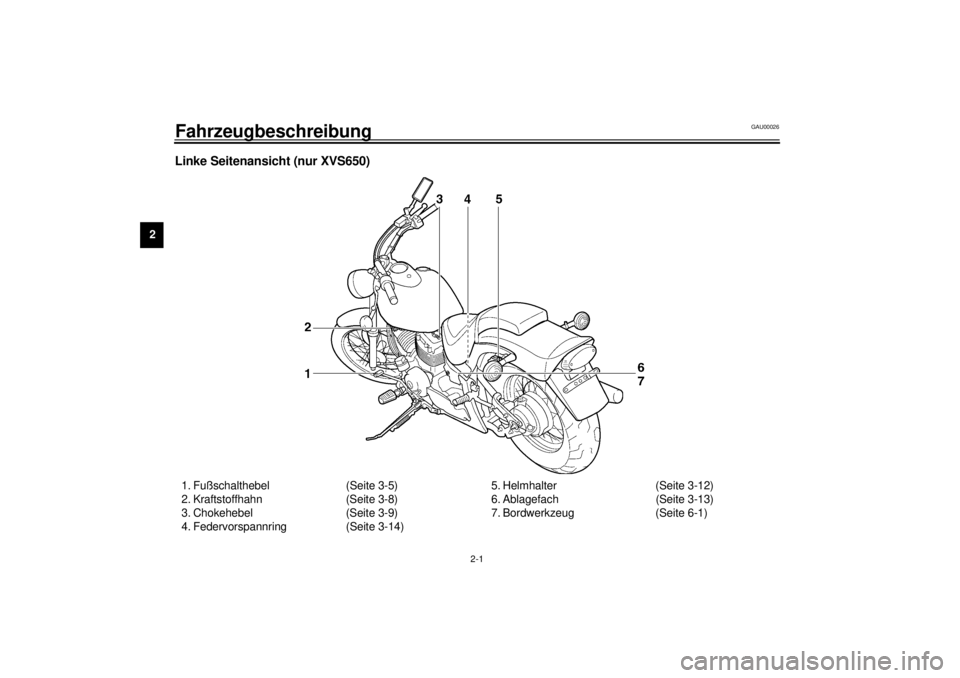

2-Fahrzeugbeschreibung Linke Seitenansicht (nur XVS650)1. Fußschalthebel (Seite 3-5)
2. Kraftstoffhahn (Seite 3-8)
3. Chokehebel (Seite 3-9)
4. Federvorspannring (Seite 3-14)5. Helmhalter (Seite 3-12)
6. Ablagefach (Seite 3-13)
7. Bordwerkzeug (Seite 6-1)
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM

Fahrzeugbeschreibung
2-2
2

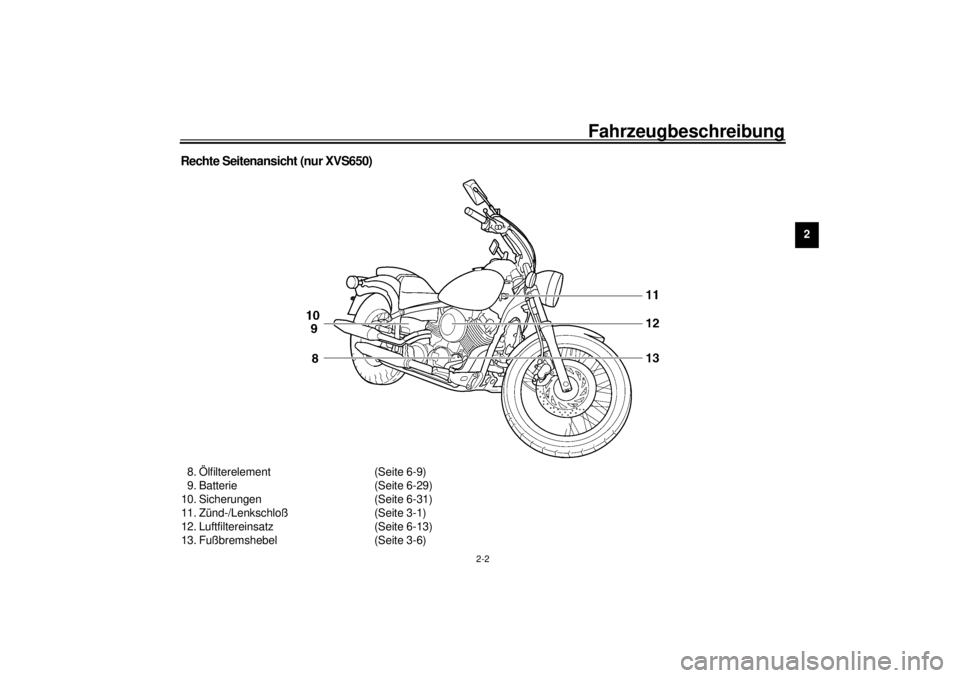

Rechte Seitenansicht (nur XVS650)8. Ölfilterelement (Seite 6-9)
9. Batterie (Seite 6-29)
10. Sicherungen (Seite 6-31)
11. Zünd-/Lenkschloß (Seite 3-1)
12. Luftfiltereinsatz (Seite 6-13)
13. Fußbremshebel (Seite 3-6)
G_5bn.book Page 2 Thursday, October 12, 2000 6:22 PM

Fahrzeugbeschreibung
2-3
2

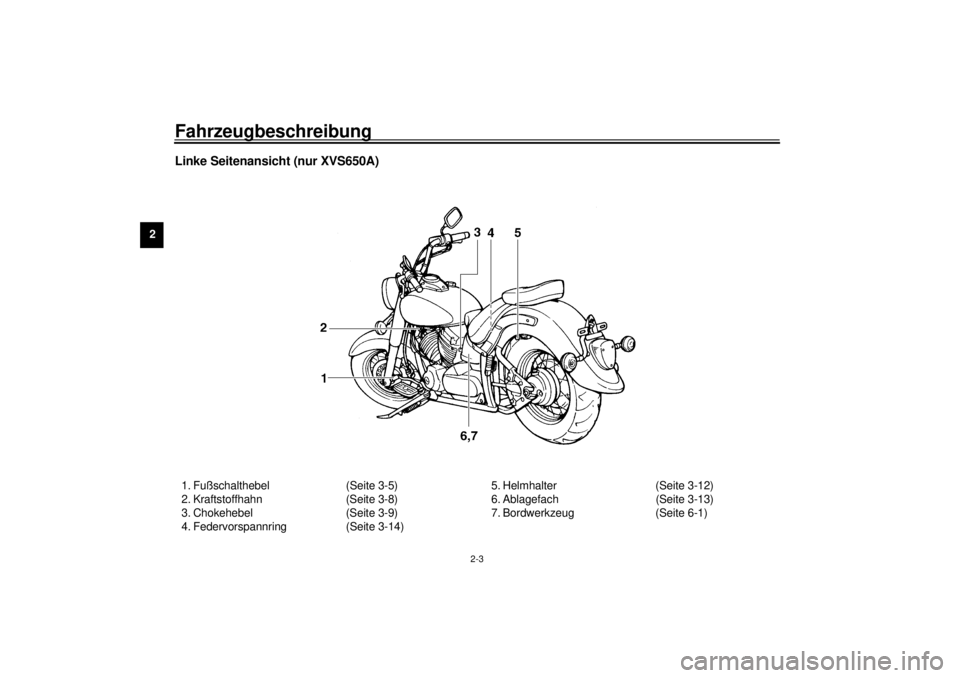

Linke Seitenansicht (nur XVS650A)1. Fußschalthebel (Seite 3-5)
2. Kraftstoffhahn (Seite 3-8)
3. Chokehebel (Seite 3-9)
4. Federvorspannring (Seite 3-14)5. Helmhalter (Seite 3-12)
6. Ablagefach (Seite 3-13)
7. Bordwerkzeug (Seite 6-1)
G_5bn_Description.fm Page 3 Friday, October 13, 2000 2:56 PM

Fahrzeugbeschreibung
2-4
2

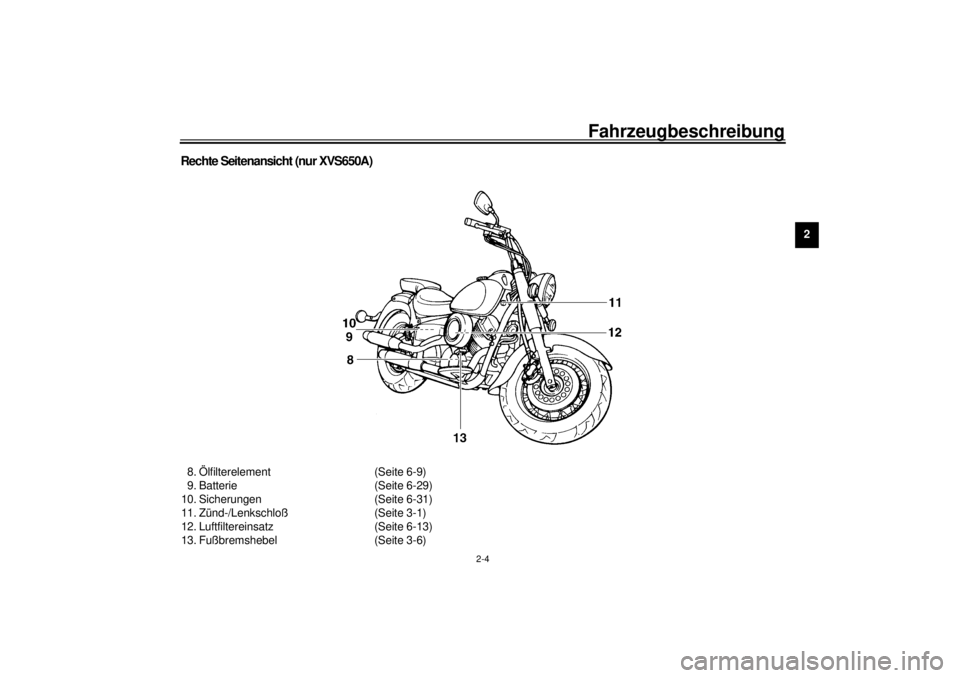

Rechte Seitenansicht (nur XVS650A)8. Ölfilterelement (Seite 6-9)
9. Batterie (Seite 6-29)
10. Sicherungen (Seite 6-31)
11. Zünd-/Lenkschloß (Seite 3-1)
12. Luftfiltereinsatz (Seite 6-13)
13. Fußbremshebel (Seite 3-6)
G_5bn_Description.fm Page 4 Friday, October 13, 2000 2:56 PM

Fahrzeugbeschreibung
2-5
2

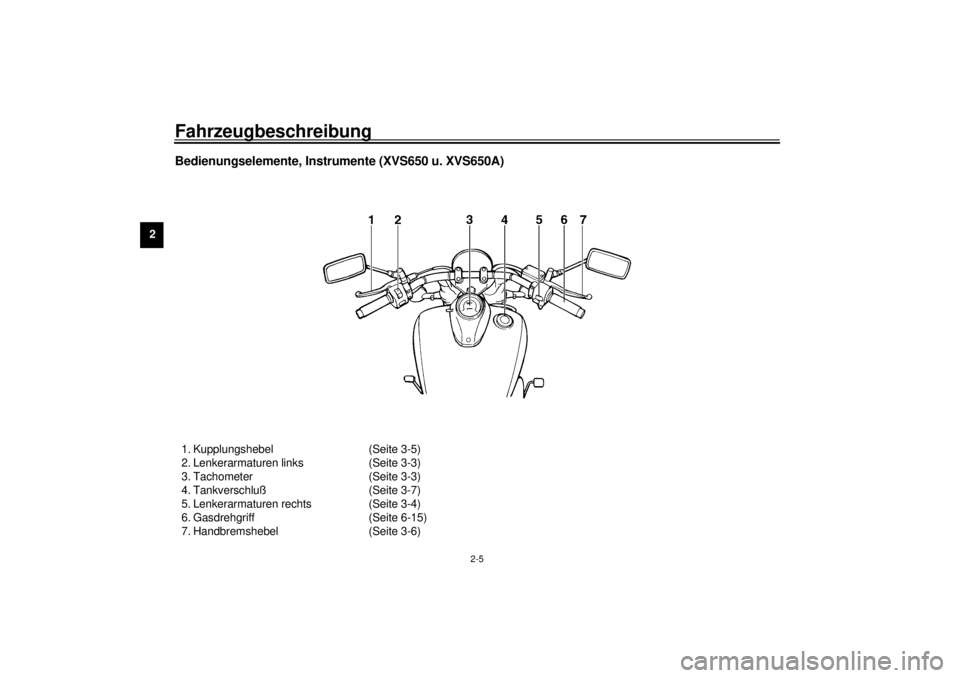

Bedienungselemente, Instrumente (XVS650 u. XVS650A)1. Kupplungshebel (Seite 3-5)
2. Lenkerarmaturen links (Seite 3-3)
3. Tachometer (Seite 3-3)
4. Tankverschluß (Seite 3-7)
5. Lenkerarmaturen rechts (Seite 3-4)
6. Gasdrehgriff (Seite 6-15)
7. Handbremshebel (Seite 3-6)
G_5bn.book Page 5 Thursday, October 12, 2000 6:22 PM

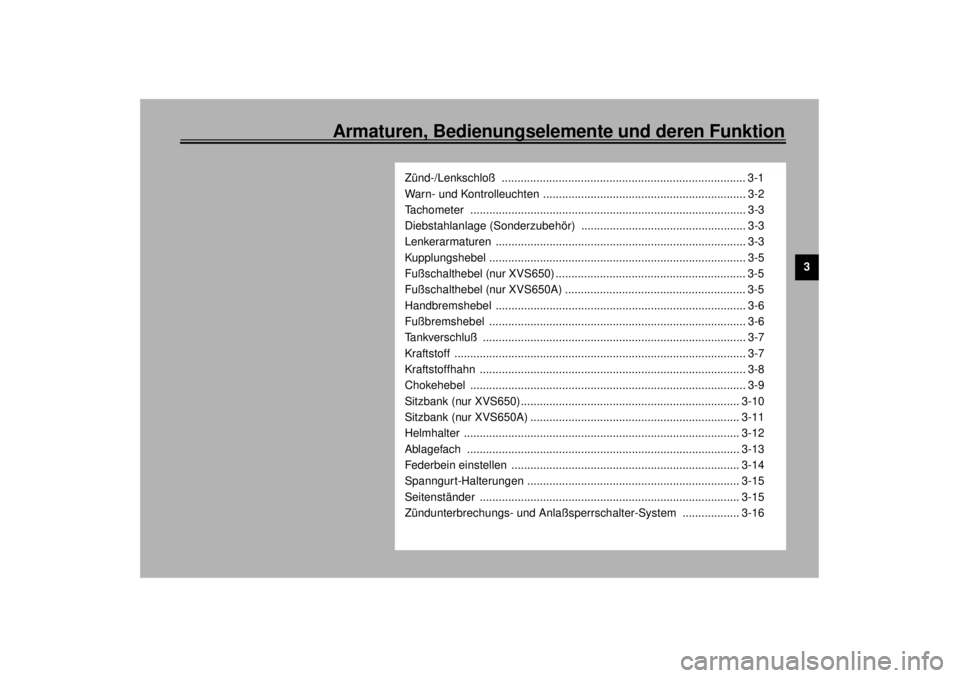

Armaturen, Bedienungselemente und deren Funktion
3
Zünd-/Lenkschloß ............................................................................. 3-1
Warn- und Kontrolleuchten ................................................................ 3-2
Tachometer ....................................................................................... 3-3
Diebstahlanlage (Sonderzubehör) .................................................... 3-3
Lenkerarmaturen ............................................................................... 3-3
Kupplungshebel ................................................................................. 3-5
Fußschalthebel (nur XVS650) ............................................................ 3-5
Fußschalthebel (nur XVS650A) ......................................................... 3-5
Handbremshebel ............................................................................... 3-6
Fußbremshebel ................................................................................. 3-6
Tankverschluß ................................................................................... 3-7
Kraftstoff ............................................................................................ 3-7
Kraftstoffhahn .................................................................................... 3-8
Chokehebel ....................................................................................... 3-9
Sitzbank (nur XVS650)..................................................................... 3-10
Sitzbank (nur XVS650A) .................................................................. 3-11
Helmhalter ....................................................................................... 3-12
Ablagefach ...................................................................................... 3-13
Federbein einstellen ........................................................................ 3-14
Spanngurt-Halterungen ................................................................... 3-15
Seitenständer .................................................................................. 3-15
Zündunterbrechungs- und Anlaßsperrschalter-System .................. 3-16
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029

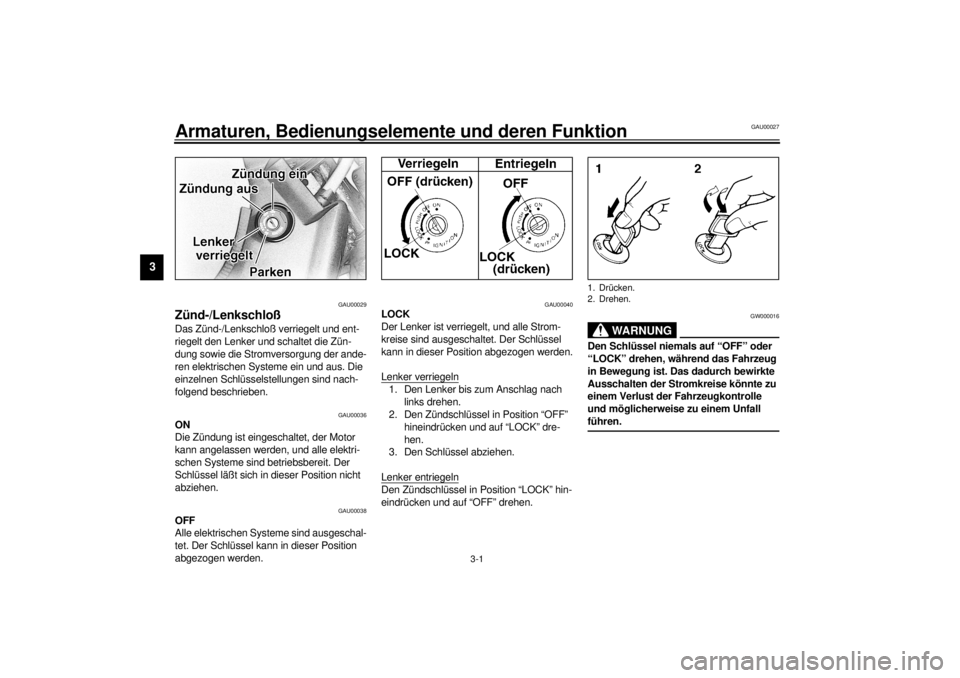

Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00040
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der Schlüssel
kann in dieser Position abgezogen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position “LOCK” hin-
eindrücken und auf “OFF” drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _1. Drücken.
2. Drehen.
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU00044
(Parken)
Zuerst den Lenker verriegeln, dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in die-
ser Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser Zünd-
schloßstellung kann die eingeschaltete
Parkbeleuchtung die Batterie entladen._
GAU03034

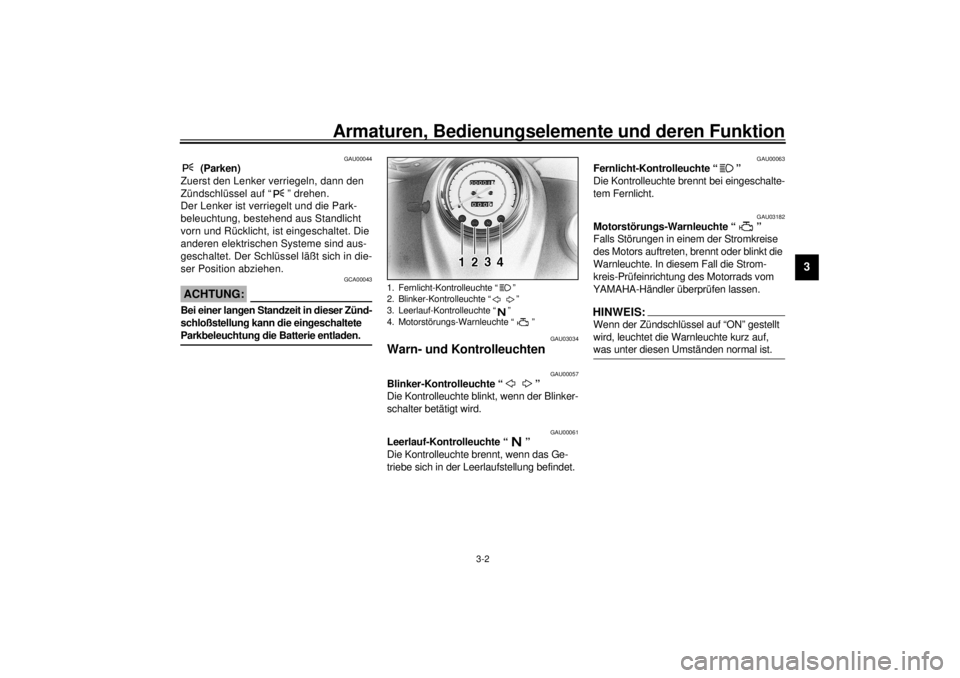

Warn- und Kontrolleuchten
GAU00057
Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU03182
Motorstörungs-Warnleuchte “ ”
Falls Störungen in einem der Stromkreise
des Motors auftreten, brennt oder blinkt die
Warnleuchte. In diesem Fall die Strom-
kreis-Prüfeinrichtung des Motorrads vom
YAMAHA-Händler überprüfen lassen.HINWEIS:_ Wenn der Zündschlüssel auf “ON” gestellt
wird, leuchtet die Warnleuchte kurz auf,
was unter diesen Umständen normal ist. _
1. Fernlicht-Kontrolleuchte “ ”
2. Blinker-Kontrolleuchte “ ”
3. Leerlauf-Kontrolleuchte “ ”
4. Motorstörungs-Warnleuchte “ ”
G_5bn.book Page 2 Thursday, October 12, 2000 6:22 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00095

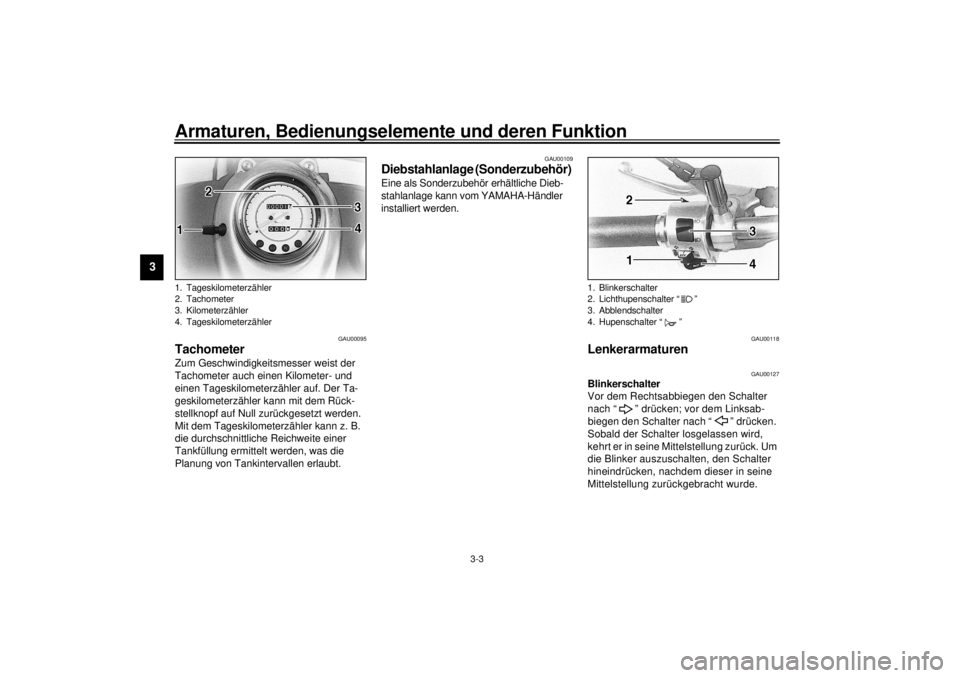

Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
Mit dem Tageskilometerzähler kann z. B.
die durchschnittliche Reichweite einer
Tankfüllung ermittelt werden, was die
Planung von Tankintervallen erlaubt.
GAU00109
Diebstahlanlage (Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
GAU00118
Lenkerarmaturen
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksab-
biegen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
1. Tageskilometerzähler
2. Tachometer
3. Kilometerzähler
4. Tageskilometerzähler
1. Blinkerschalter
2. Lichthupenschalter “ ”
3. Abblendschalter
4. Hupenschalter “ ”
G_5bn.book Page 3 Thursday, October 12, 2000 6:22 PM
