Wichtige Fahr- und Bedienungshinweise
5-2
5
5. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als zehn Sekunden) betätigt werden. _
GCA00059
ACHTUNG:_ Sollte die Ölstand-Warnleuchte nach
dem Anlassen des Motors weiterbrennen
oder flackern, sofort den Motor ausschal-
ten, den Ölstand kontrollieren und den
Motor auf Öllecks prüfen. Erforderlichen-
falls Öl nachfüllen und dann nachprüfen,
ob die Warnleuchte erlischt. Falls sie wei-terbrennt, das Motorrad vom YAMAHA-
Händler überprüfen lassen.

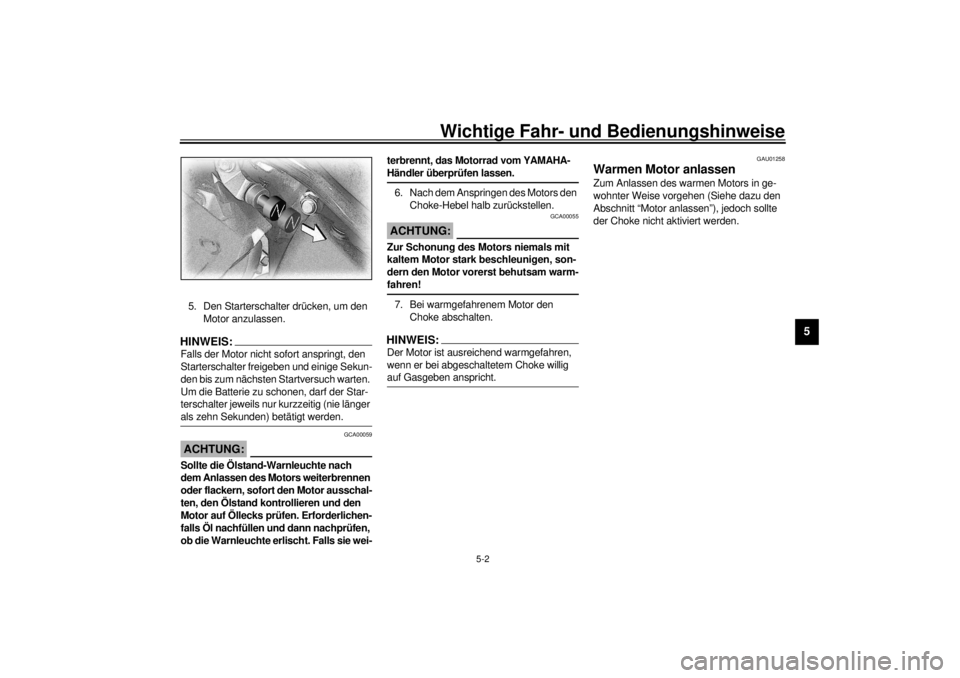

_6. Nach dem Anspringen des Motors den
Choke-Hebel halb zurückstellen.
GCA00055
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen, son-
dern den Motor vorerst behutsam warm-
fahren! _7. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. _
GAU01258
Warmen Motor anlassen Zum Anlassen des warmen Motors in ge-
wohnter Weise vorgehen (Siehe dazu den
Abschnitt “Motor anlassen”), jedoch sollte
der Choke nicht aktiviert werden.
G_5bn.book Page 2 Thursday, October 12, 2000 6:22 PM
Page 42 of 104

Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU00423
Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.

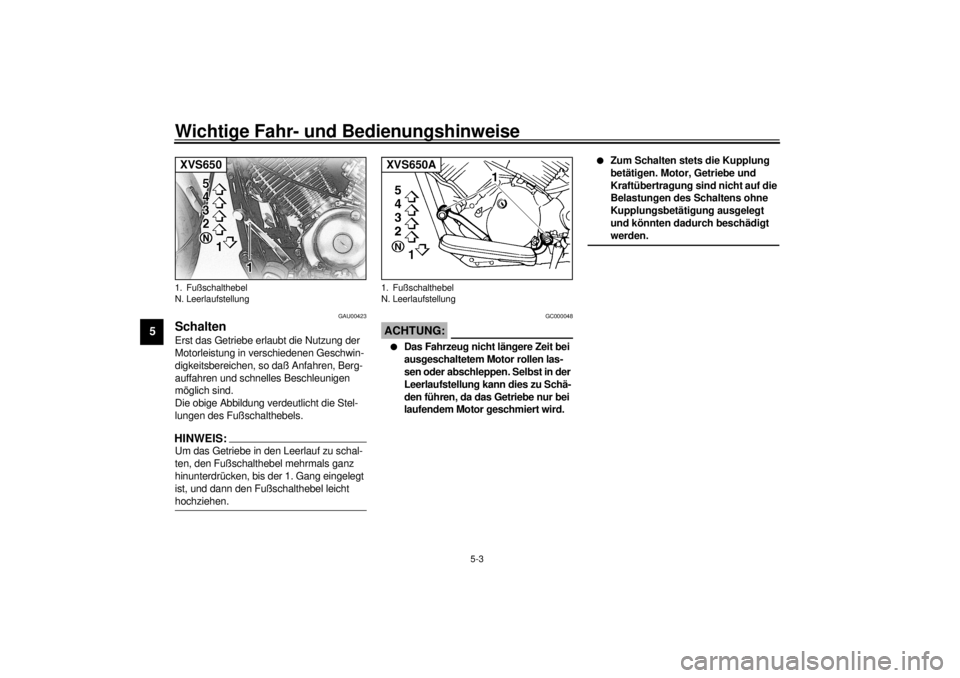

Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. _
GC000048
ACHTUNG:_ l
Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in der
Leerlaufstellung kann dies zu Schä-
den führen, da das Getriebe nur bei
laufendem Motor geschmiert wird.
l
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
_
1. Fußschalthebel
N. LeerlaufstellungXVS650
1. Fußschalthebel
N. LeerlaufstellungXVS650A
G_5bn.book Page 3 Thursday, October 12, 2000 6:22 PM
Page 43 of 104

Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlag-
gebend für die Leistung und Lebensdau-
er des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig
gelesen und genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
GAU01171*
0–1.000 km
Längeren Betrieb mit mehr als zu 1/3 geöff-
netem Gasdrehgriff vermeiden.
1.000–1.600 km
Längeren Betrieb mit mehr als zu 1/2 geöff-
netem Gasdrehgriff vermeiden.
GC000056*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt das
Motoröl und den Ölfilter sowie das Achs-
antriebsöl wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000049
ACHTUNG:_ Bei Motorstörungen während der Einfahr-
zeit das Fahrzeug sofort vom YAMAHA-
Händler überprüfen lassen. _
G_5bn.book Page 4 Thursday, October 12, 2000 6:22 PM
Page 44 of 104

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU00457
Parken Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
GW000058
WARNUNG
_ l
Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger die
heißen Teile nicht versehentlich be-
rühren können.
l
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
_G_5bn.book Page 5 Thursday, October 12, 2000 6:22 PM
Page 45 of 104

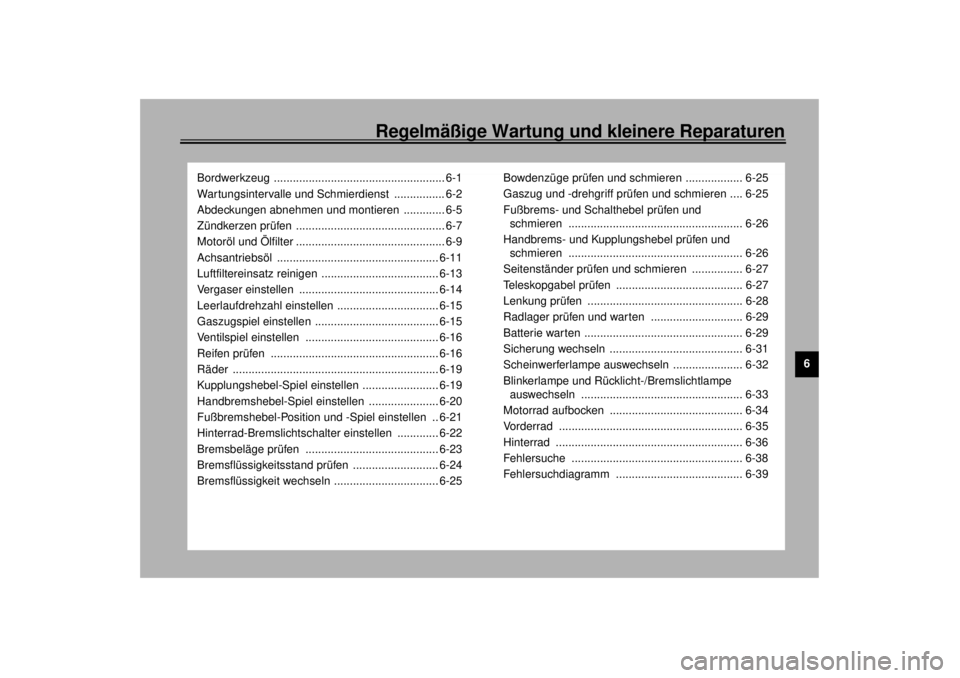

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Abdeckungen abnehmen und montieren ............. 6-5
Zündkerzen prüfen ............................................... 6-7
Motoröl und Ölfilter ............................................... 6-9
Achsantriebsöl ................................................... 6-11
Luftfiltereinsatz reinigen ..................................... 6-13
Vergaser einstellen ............................................ 6-14
Leerlaufdrehzahl einstellen ................................ 6-15
Gaszugspiel einstellen ....................................... 6-15
Ventilspiel einstellen .......................................... 6-16
Reifen prüfen ..................................................... 6-16
Räder ................................................................. 6-19
Kupplungshebel-Spiel einstellen ........................ 6-19
Handbremshebel-Spiel einstellen ...................... 6-20
Fußbremshebel-Position und -Spiel einstellen .. 6-21
Hinterrad-Bremslichtschalter einstellen ............. 6-22
Bremsbeläge prüfen .......................................... 6-23
Bremsflüssigkeitsstand prüfen ........................... 6-24
Bremsflüssigkeit wechseln ................................. 6-25Bowdenzüge prüfen und schmieren .................. 6-25
Gaszug und -drehgriff prüfen und schmieren .... 6-25
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-26
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-26
Seitenständer prüfen und schmieren ................ 6-27
Teleskopgabel prüfen ........................................ 6-27
Lenkung prüfen ................................................. 6-28
Radlager prüfen und warten ............................. 6-29
Batterie warten .................................................. 6-29
Sicherung wechseln .......................................... 6-31
Scheinwerferlampe auswechseln ...................... 6-32
Blinkerlampe und Rücklicht-/Bremslichtlampe
auswechseln ................................................... 6-33
Motorrad aufbocken .......................................... 6-34
Vorderrad .......................................................... 6-35
Hinterrad ........................................................... 6-36
Fehlersuche ...................................................... 6-38
Fehlersuchdiagramm ........................................ 6-39
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM
Page 46 of 104

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb an-
gesehen werden. Je nach Wetterbedin-
gungen, Belastung und Einsatzgebiet
können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwen-dig
werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU01129
Bordwerkzeug Das Bordwerkzeug befindet sich im Ab-
lagefach; siehe dazu Seite 3-13.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug er-
laubt das Durchführen der meisten War-
tungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt den YAMAHA-Händler befragen. _
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM
Page 47 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_ l
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.
l
Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.
l
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_
CP-03GNr. Bezeichnung AusführungKilometerstand (´1.000 km)
Jahres-
inspektion
1 10203040
1
*Kraftstoffleitung• Kraftstoffschläuche auf Risse und Beschädigung prüfen.ÖÖÖÖ Ö
2*Kraftstoffilter• Zustand prüfen.ÖÖ
3 Zündkerzen• Zustand prüfen.
• Reinigen und Elektrodenabstand einstellen.ÖÖ
• Erneuern.ÖÖ
4*Ventilspiel• Kontrollieren.
• Einstellen.ÖÖÖÖ
5 Luftfiltereinsatz• Reinigen.ÖÖ
• Erneuern.ÖÖ
6 Kupplung• Funktion prüfen.
• Seilzug einstellen.ÖÖÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.) ÖÖÖÖÖ Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8*Hinterradbremse• Funktion prüfen und Hebelspiel kontrollieren.ÖÖÖÖÖ Ö
• Trommelbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
G_5bn_Periodic.fm Page 2 Thursday, December 14, 2000 1:33 PM
Page 48 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
9
*Bremsschlauch• Auf Rißbildung und Beschädigung prüfen.ÖÖÖÖ Ö
• Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
10*Räder• Auf Schlag und Beschädigung prüfen; Speichenzustand
und -spannung kontrollieren.
• Gegebenenfalls speichen nachspannen.ÖÖÖÖ
11*Reifen• Auf Beschädigung prüfen und Profiltiefe kontrollieren.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.ÖÖÖÖ
12*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.ÖÖÖÖ
13*Schwingenlager• Funktion und Spiel kontrollieren.ÖÖÖÖ
• Mit Molybdändisulfidfett schmieren. Alle 50.000 km
14*Lenkkopflager• Auf Schwergängigkeit prüfen und Spiel kontrollieren.ÖÖÖÖÖ
• Mit Lithiumseifenfett schmieren. Alle 20.000 km
15*Schraubverbindungen
am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.ÖÖÖÖ Ö
16Seitenständer-Klapp-
mechanismus• Funktion prüfen.
• Schmieren.ÖÖÖÖ Ö
17*Seitenständerschalter• Funktion prüfen.ÖÖÖÖÖ Ö
18*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.ÖÖÖÖ
19*Federbein• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.ÖÖÖÖ
20*Vergaser• Kaltstarteinrichtung kontrollieren.
• Leerlaufdrehzahl und Synchronisation einstellen.ÖÖÖÖÖ Ö
21 Motoröl• Wechseln.ÖÖÖÖÖ Ö
22 Ölfiltereinsatz• Erneuern.ÖÖÖ Nr. Bezeichnung AusführungKilometerstand (´1.000 km)
Jahres-
inspektion
1 10203040
G_5bn_Periodic.fm Page 3 Thursday, December 14, 2000 1:33 PM
Page 49 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU03541
HINWEIS:_l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Zur Bremsanlage und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_23 Achsantriebsöl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.ÖÖ Ö
• Wechseln.ÖÖÖ
24
*Bremslichtschalter vorn
und hinten• Funktion prüfen.ÖÖÖÖÖ Ö
25Bewegliche Teile und
Seilzüge• Schmieren.ÖÖÖÖ Ö
26*Beleuchtung, Warn-/
Kontrolleuchten und
Schalter• Funktion prüfen.
• Scheinwerfer einstellen.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´1.000 km)
Jahres-
inspektion
1 10203040
G_5bn_Periodic.fm Page 4 Thursday, December 14, 2000 1:33 PM
Page 50 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01122

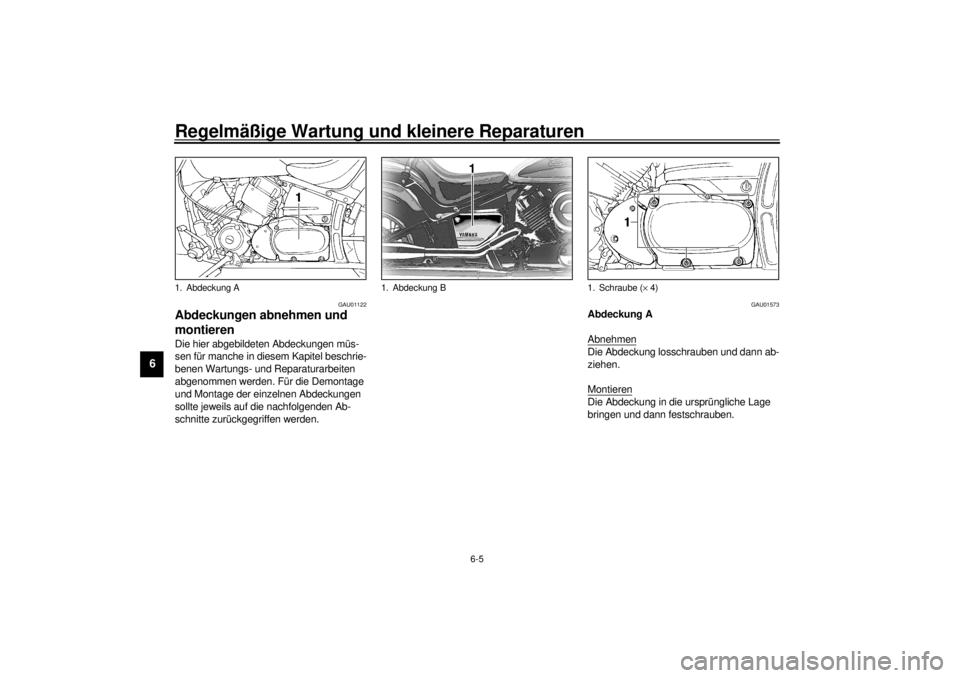

Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU01573
Abdeckung A
AbnehmenDie Abdeckung losschrauben und dann ab-
ziehen.
MontierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Abdeckung A
1. Abdeckung B
1. Schraube (´ 4)
G_5bn.book Page 5 Thursday, October 12, 2000 6:22 PM
