Regelmäßige Wartung und kleinere Reparaturen
6-6
6
GAU00491
Abdeckung B
AbnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.Montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Schraube
G_5bn.book Page 6 Thursday, October 12, 2000 6:22 PM
Page 52 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
GAU03329
Zündkerzen prüfen Eine ordnungsgemäße Funktion des Mo-
tors wird wesentlich von Funktion und Zu-
stand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) heraus-
genommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze, wie in der Abbildung
gezeigt, mit dem Zündkerzenschlüs-
sel (Bordwerkzeug) herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:_ Weisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
sollte die Funktion des Motors vom
YAMAHA-Händler überprüft werden. _3. Die Zündkerzen auf fortgeschritte-
nen Abbrand der Mittelelektroden
und übermäßige Ölkohleablagerun-
gen prüfen und ggf. erneuern.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze
DPR7EA-9 (NGK) oder
X22EPR-U9 (DENSO)
G_5bn.book Page 7 Thursday, October 12, 2000 6:22 PM
Page 53 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-8
6
Zündkerze montieren
1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:_ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. _4. Den Zündkerzenstecker aufsetzen.
a. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand
0,8–0,9 mm
Anzugsmoment
Zündkerze
20 Nm (2,0 m·kg)
G_5bn.book Page 8 Thursday, October 12, 2000 6:22 PM
Page 54 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-9
6
GAU03835
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem müssen in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) das Motoröl und der Ölfiltereinsatz
gewechselt werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der Öl-
standkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite führt
bereits zu falschem Meßergebnis. _2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas links unten am Kurbelgehäuse
ablesen.
HINWEIS:_ Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den. _4. Falls der Ölstand zu niedrig ist, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.Öl wechseln (mit/ohne Ölfilterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
2. Ein Ölauffanggefäß unter den Motor
stellen.
3. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Motoröl ablassen.1. Ölstand-Schauglas
2. Maximalstand
3. Minimalstand
4. Motoröl-EinfüllschraubverschlußLinks
1. Motoröl-Ablaßschraube
2. Ölauffanggefäß
G_5bn.book Page 9 Thursday, October 12, 2000 6:22 PM
Page 55 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-10
6
HINWEIS:_ Die Schritte 4–7 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird. _4. Den außen- und innenseitigen Ölfilter-
Gehäusedeckel abschrauben.5. Den Ölfiltereinsatz und O-Ring her-
ausnehmen.
6. Einen neuen Ölfiltereinsatz und O-
Ring einsetzen.
7. Die Ölfilter-Gehäusedeckel fest-
schrauben.
8. Die Motoröl-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.1. Ölfilter-Gehäusedeckel (außen)
2. Schraube (´ 3)Rechts
1. Ölfilter-Gehäusedeckel (innen)
2. Schraube (´ 5)
1. Ölfiltereinsatz
2. O-RingAnzugsmoment
Motoröl-Ablaßschraube
43 Nm (4,3 m·kg)
G_5bn.book Page 10 Thursday, October 12, 2000 6:22 PM
Page 56 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-11
6
9. Die vorgeschriebene Menge des
empfohlenen Öls einfüllen und dann
den Einfüllschraubverschluß fest zu-
drehen.
GC000072
ACHTUNG:_ l
Keine Additive beimischen! Da das
Motoröl auch zur Schmierung der
Kupplung dient, können solche Zu-
sätze zu Kupplungsrutschen führen.
Öle mit einer Dieselspezifikation “.../
CD” oder höherwertig nicht verwen-
den. Auch Öle der Klasse “ENERGY
CONSERVING II” oder höherwertige
Öle nicht verwenden.
l
Darauf achten, daß keine Fremdkör-
per in das Kurbelgehäuse eindrin-
gen.
_ 10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Un-
dichtigkeiten prüfen. Tritt irgendwo Öl
aus, den Motor sofort abstellen und
die Ursache feststellen.
11. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
GAU02943*
Achsantriebsöl Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Undichtigkeit geprüft werden
und das Motorrad ggf. vom YAMAHA-
Händler überprüft werden. Außerdem muß
in den empfohlenen Abständen (siehe
dazu die Tabelle “Wartungsintervalle und
Schmierdienst”) der Achsantriebsölstand
geprüft und das Öl gewechselt werden.
GW000066
WARNUNG
_ l
Darauf achten, daß keine Fremd-
körper in das Achsantriebsgehäu-
se eindringen.
l
Darauf achten, daß kein Öl auf Rä-
der und Reifen gerät.
_Ölstand prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. Empfohlene Ölsorte
Siehe Seite 8-1.
Füllmenge
Ölwechsel ohne Filterwechsel
2,6 L
Ölwechsel mit Filterwechsel
2,8 L
Gesamtmenge (Motor trocken)
3,2 L
G_5bn.book Page 11 Thursday, October 12, 2000 6:22 PM
Page 57 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-12
6
HINWEIS:_ l
Der Achsantriebsölstand sollte bei kal-
tem Motor geprüft werden.
l
Sicherstellen, daß das Fahrzeug bei
der Ölstandkontrolle vollständig gera-
de steht. Selbst geringfügige Neigung
zur Seite führt bereits zu falschem
Meßergebnis.
_2. Den Einfüllschraubverschluß heraus-
drehen und den Ölstand im Achs-
antriebsgehäuse prüfen.
HINWEIS:_ Das Öl sollte bis zum Rand der Einfüllöff-
nung reichen. _3. Falls der Ölstand zu niedrig ist, Öl
der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Öl wechseln
1. Ein Ölauffanggefäß unter das Achs-
antriebsgehäuse stellen.
2. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Achsantriebsöl ablassen.
3. Die Achsantriebsöl-Ablaßschraube
montieren und dann vorschriftsmäßig
anziehen.
4. Achsantriebsöl der empfohlenen Sor-
te bis zum Rand der Einfüllöffnung
einfüllen.
HINWEIS:_ Die Bezeichnung GL4 gibt Aufschluß über
die Ölqualität. Es können auch Öle der
Klassen GL5 oder GL6 verwendet werden. _5. Den Einfüllschraubverschluß montie-
ren und vorschriftsmäßig anziehen.
6. Das Achsantriebsgehäuse auf Un-
dichtigkeit prüfen. Tritt irgendwo Öl
aus, die Ursache feststellen.
1. Achsantriebsöl-Ablaßschraube
2. Achsantriebsöl-Einfüllschraubverschluß
3. Korrekter Ölstand
Anzugsmoment
Achsantriebsöl-Ablaßschraube
23 Nm (2,3 m·kg)
Empfohlene Ölsorte
Siehe Seite 8-2.
Füllmenge
0,19 L
Anzugsmoment
Achsantriebsöl-Einfüllschraubver-
schluß
23 Nm (2,3 m·kg)
G_5bn.book Page 12 Thursday, October 12, 2000 6:22 PM
Page 58 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-13
6
GAU00586*
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
gereinigt werden. Bei übermäßig staubi-
gem oder feuchtem Einsatz ist der Filter
häufiger zu reinigen.
1. Den Luftfilter-Gehäusedeckel ab-
schrauben.
2. Den Luftfiltereinsatz herausziehen.3. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.4. Den Filtereinsatz, wie in der Abbildung
gezeigt, in das Luftfiltergehäuse ein-
setzen.1. Luftfilter-Gehäusedeckel
2. Schraube (´ 3)
1. Luftfiltereinsatz
1. Luftfiltereinsatz-Halterung
2. Stift
3. Aussparung
G_5bn.book Page 13 Thursday, October 12, 2000 6:22 PM
Page 59 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-14
6
GC000082*
ACHTUNG:_ l
Der Filtereinsatz muß richtig im Fil-
tergehäuse sitzen.
l
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an
Kolben und/oder Zylindern verur-
sachen.
_5. Die Markierungen aufeinander aus-
richten und dann den Luftfilter-Ge-
häusedeckel festschrauben.
GAU00630
Vergaser einstellen Die Vergaser sind grundlegende Bestand-
teile der Antriebseinheit und erfordern eine
höchstgenaue Einstellung. Die meisten
Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst ausfüh-
ren.
GC000095
ACHTUNG:_ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung kann zu Leistungsabfall und
Motorschäden führen. _
1. Markierungen
G_5bn.book Page 14 Thursday, October 12, 2000 6:22 PM
Page 60 of 104

Regelmäßige Wartung und kleinere Reparaturen
6-15
6
GAU01168

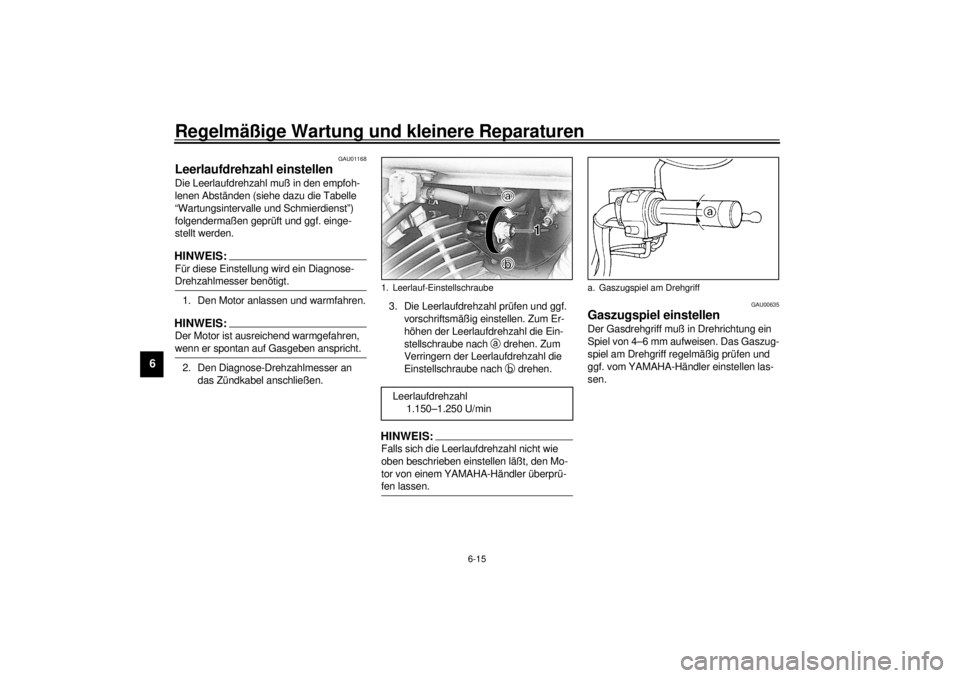

Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.HINWEIS:_ Für diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt. _1. Den Motor anlassen und warmfahren.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _2. Den Diagnose-Drehzahlmesser an
das Zündkabel anschließen.3. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.
HINWEIS:_ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Mo-
tor von einem YAMAHA-Händler überprü-
fen lassen. _
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 4–6 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. vom YAMAHA-Händler einstellen las-
sen.
1. Leerlauf-Einstellschraube
Leerlaufdrehzahl
1.150–1.250 U/min
a. Gaszugspiel am Drehgriff
G_5bn.book Page 15 Thursday, October 12, 2000 6:22 PM
