YAMAHA XVS650 2001 Notices Demploi (in French)

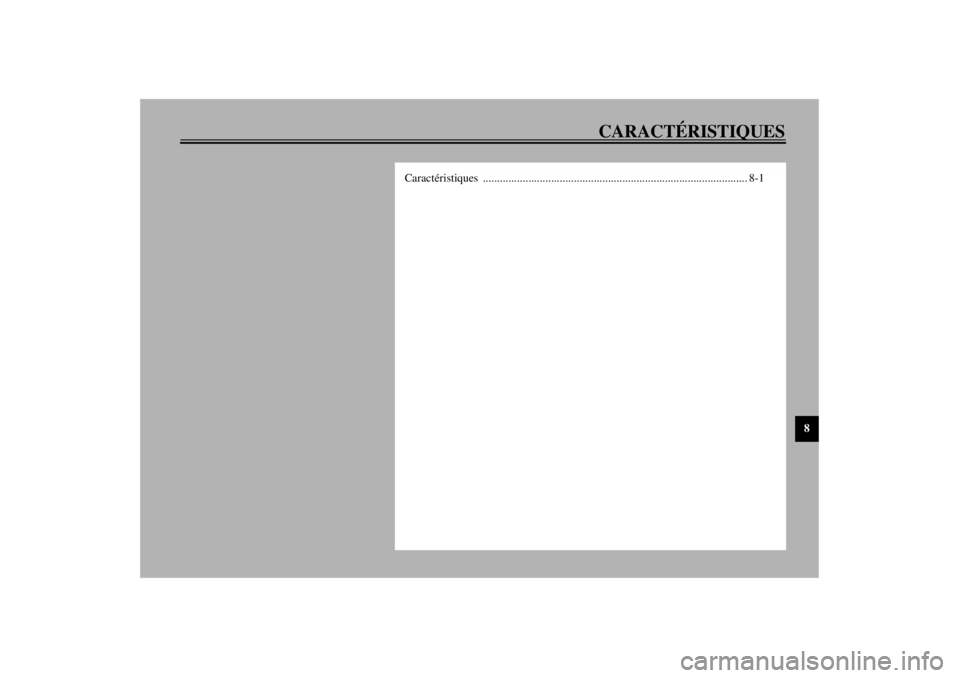

CARACTÉRISTIQUES
8
Caractéristiques ............................................................................................. 8-1
F_5bn.book Page 1 Wednesday, October 4, 2000 7:46 PM

8-1
8
FAU01038
8-CARACTÉRISTIQUESCaractéristiques CS-01F
Modèle XVS650/XVS650A
Dimensions
XVS650
Longueur hors tout 2.340 mm
Largeur hors tout 880 mm
Hauteur hors tout 1.070 mm
Hauteur de la selle 695 mm
Empattement 1.610 mm
Garde au sol 140 mm
Rayon de braquage minimal 3.100 mm
XVS650A
Longueur hors tout 2.450 mm
Largeur hors tout 930 mm
Hauteur hors tout 1.105 mm
Hauteur de la selle 710 mm
Empattement 1.625 mm
Garde au sol 145 mm
Rayon de braquage minimal 3.400 mm
Poids net (avec pleins d’huile et de
carburant)
XVS650233 kg
XVS650A247 kgMoteur
Type de moteur 4 temps, refroidissement par air, sim-
ple arbre à cames en tête (SOHC)
Disposition des cylindres 2 cylindres en V
Cylindrée 649 cm
3
Alésage ´ course 81 ´ 63 mm
Taux de compression 9:1
Système de démarrage Démarreur électrique
Système de graissage Carter humide
Huile moteur
Ty p e
Classification d’huile moteur
recommandée Huile de type API Service, de classe
SE, SF, SG minimum
-20 -10 0
10 20 30 40
50 ˚C
SAE 10W-30SAE 10W-40SAE 15W-40SAE 20W-40SAE 20W-50
F_5bn.book Page 1 Wednesday, October 4, 2000 7:46 PM

CARACTÉRISTIQUES
8-2
8
Quantité
Sans remplacement de
l’élément du filtre à huile 2,6 l
Avec remplacement de
l’élément du filtre à huile 2,8 l
Quantité totale (moteur à sec) 3,2 l
Huile de couple conique arrière
Type Huile pour engrenages hypoïdes
SAE 80 (API GL4) ou huile
multigrade pour engrenages
hypoïdes SAE 80W-90
Quantité 0,19 l
Filtre à airÉlément de type sec
Carburant
Type Essence ordinaire sans plomb
Capacité du réservoir 16 l
Quantité de la réserve 3 l
Carburateur
Fabricant MIKUNI
Modèle ´ quantité BDS28 ´ 2
ATTENTION:Veiller à ce que l’huile de moteur utilisée ne contienne pas d’additifs
antifriction. Les huiles pour automobiles (portant souvent la dési-
gnation “ENERGY CONSERVINGI
II II
II I
”) contiennent des additifs
antifriction. Ceux-ci feront patiner l’embrayage et/ou l’embrayage
de démarreur, ce qui provoquera une réduction de la durabilité des
organes et du rendement.
Bougies
Fabricant/modèle NGK / DPR7EA-9 ou
DENSO / X22EPR-U9
Écartement des électrodes 0,8 à 0,9 mm
EmbrayageHumide, multidisque
Transmission
Système de réduction primaire Engrenage à denture droite
Taux de réduction primaire 1,789
Système de réduction secondaire Entraînement par arbre
Taux de réduction secondaire 3,070
Type de boîte de vitesses Prise constante, 5 rapports
Commande Pied gauche
Taux de réduction
1re 2,714
2e 1,900
3e 1,458
4e 1,167
5e 0,967
Partie cycle
Type de cadre Double berceau
Angle de chasse 35°
Chasse
XVS650 153 mm
XVS650A 145 mm
F_5bn.book Page 2 Wednesday, October 4, 2000 7:46 PM

CARACTÉRISTIQUES
8-3
8
Pneus
XVS650
Avant
type Pneu à chambre à air
taille 100/90-19 57S
fabricant/modèle Bridgestone / L309
Dunlop / F24
Arrière
type Pneu à chambre à air
taille 170/80-15 M/C 77S
fabricant/modèle Bridgestone / G546
Dunlop / K555
Charge maximale* 180 kg
Pression de gonflage
(contrôlée les pneus froids)
Jusqu’à 90 kg*
avant 200 kPa (2,00 kg/cm
2, 2,00 bar)
arrière 225 kPa (2,25 kg/cm2, 2,25 bar)
De 90 kg à maximale*
avant 200 kPa (2,00 kg/cm2, 2,00 bar)
arrière 250 kPa (2,50 kg/cm2, 2,50 bar)
* Poids total du pilote, du passager, du chargement et des accessoiresXVS650A
Avant
type Pneu à chambre à air
taille 130/90-16 67S
fabricant/modèle Bridgestone / G703
Dunlop / D404F
Arrière
type Pneu à chambre à air
taille 170/80-15 M/C 77S
fabricant/modèle Bridgestone / G702
Dunlop / D404G
Charge maximale* 200 kg
Pression de gonflage
(contrôlée les pneus froids)
Jusqu’à 90 kg*
avant 225 kPa (2,25 kg/cm
2, 2,25 bar)
arrière 225 kPa (2,25 kg/cm2, 2,25 bar)
De 90 kg à maximale*
avant 225 kPa (2,25 kg/cm2, 2,25 bar)
arrière 250 kPa (2,50 kg/cm2, 2,50 bar)
* Poids total du pilote, du passager, du chargement et des accessoires
F_5bn.book Page 3 Wednesday, October 4, 2000 7:46 PM

CARACTÉRISTIQUES
8-4
8
Roues
XVS650
Avant
type Roue à rayons
taille 19 ´ MT 2,50
Arrière
type Roue à rayons
taille 15 M/C ´ MT 3,50
XVS650A
Avant
type Roue à rayons
taille 16 ´ MT 3,00
Arrière
type Roue à rayons
taille 15 M/C ´ MT 3,50
Freins
Avant
type Monodisque
commande Main droite
liquide DOT 4
Arrière
type Tambour
commande Pied droitSuspension
Avant Fourche télescopique
Arrière Bras oscillant (Monocross)
Ressort/amortisseur
Avant Ressort hélicoïdal / amortisseur
hydraulique
Arrière Ressort hélicoïdal / amortisseur
hydro-pneumatique
Débattement de roue
XVS650
Avant 140 mm
Arrière 86 mm
XVS650A
Avant 140 mm
Arrière 98 mm
Partie électrique
Système d’allumage Boîtier d’allumage électronique
(T.C.I.)
Système de charge
type Alternateur avec rotor à aimantation
permanente
puissance standard 14 V, 20 A à 5.000 tr/mn
Batterie
modèle GT12B-4
voltage, capacité 12 V, 10 Ah
Type de phareAmpoule à quartz (halogène)
F_5bn.book Page 4 Wednesday, October 4, 2000 7:46 PM

CARACTÉRISTIQUES
8-5
8
Voltage et wattage d’ampoule ´
quantité
Phare 12 V, 60/55 W ´ 1
Veilleuse 12 V, 4 W ´ 1
Feu arrière/stop 12 V, 5/21 W ´ 1
Clignotant 12 V, 21 W ´ 4
Éclairage des instruments 12 V, 1,7 W ´ 1
Témoin de point mort 12 V, 1,7 W ´ 1
Témoin de feu de route 12 V, 1,7 W ´ 1
Témoin des clignotants 12 V, 1,7 W ´ 1
Témoin d’avertissement de panne
du moteur 12 V, 1,7 W ´ 1
Fusibles
Fusible principal 30 A
Fusible d’allumage 10 A
Fusible du système de
signalisation 10 A
Fusible de phare 15 A
Fusible du système de réchauffage
de carburateur 15 A
F_5bn.book Page 5 Wednesday, October 4, 2000 7:46 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9
Numéros d’identification ............................................................................... 9-1
Numéro d’identification de la clé .................................................................. 9-1
Numéro d’identification du véhicule ............................................................. 9-1
Étiquette des codes du modèle ...................................................................... 9-2
F_5bn.book Page 1 Wednesday, October 4, 2000 7:46 PM

9-1
9
FAU01039
9-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identification Inscrire le numéro d’identification de la clé, le
numéro d’identification du véhicule et les codes
figurant sur l’étiquette du modèle aux emplace-
ments prévus, pour référence lors de la com-
mande de pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ :CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE :CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DE MODÈLE :CA-01FFAU01041
Numéro d’identification de la clé Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce numéro à
l’endroit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU01043
Numéro d’identification du véhicule Le numéro d’identification du véhicule est poin-
çonné sur le tube de direction. Inscrire ce nu-
méro à l’endroit prévu.N.B.:_ Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est requis
lors de son immatriculation. _
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
F_5bn.book Page 1 Wednesday, October 4, 2000 7:46 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01804
Étiquette des codes du modèle L’étiquette du modèle est collée sur le cadre,
sous la selle du pilote. (Voir les explications re-
latives à la dépose et la mise en place de la selle
du pilote à la page 3-10 [XVS650] ou 3-11
[XVS650A].) Inscrire les renseignements repris
sur cette étiquette dans l’espace prévu à cet ef-
fet. Ces renseignements seront nécessaires lors
de la commande de pièces de rechange auprès
d’un concessionnaire Yamaha. 1. Étiquette des codes du modèle
F_5bn.book Page 2 Wednesday, October 4, 2000 7:46 PM

INDEXAAccroche-casque............................................. 3-12
Alarme antivol .................................................. 3-3
Amortisseur, réglage....................................... 3-14
Ampoule de clignotant ou de feu arrière/
stop, remplacement ...................................... 6-33
Ampoule de phare, remplacement.................. 6-32
Appel de phare, contacteur ............................... 3-4
Avertisseur, contacteur ..................................... 3-4BBagages, supports de sangle de fixation ........ 3-15
Batterie ............................................................ 6-29
Béquille latérale .............................................. 3-15
Béquille latérale, contrôle et lubrification ...... 6-27
Bougies, contrôle .............................................. 6-7CCâble des gaz, réglage du jeu ......................... 6-15
Câbles, contrôle et lubrification ..................... 6-25
Caches, dépose et repose .................................. 6-5
Calage de la moto ........................................... 6-34
Caractéristiques................................................. 8-1
Carburant .......................................................... 3-7
Carburant, économies ....................................... 5-4
Carburateurs, réglage ...................................... 6-14
Clé de contact, numéro d’identification ........... 9-1
Clignotants, contacteur ..................................... 3-3
Clignotants, témoin........................................... 3-2
Codes du modèle .............................................. 9-2
Combinés de contacteurs .................................. 3-3
Compartiment de rangement .......................... 3-13
Compteur de vitesse.......................................... 3-3
Contacteur à clé/antivol .................................... 3-1
Contrôles avant utilisation................................ 4-1
Coupe-circuit d’allumage, système................ 3-16
Coupe-circuit du moteur .................................. 3-4DDémarrage du moteur....................................... 5-1
Démarrage, moteur chaud ................................ 5-2
Démarreur, contacteur ...................................... 3-4
Dépannages .................................................... 6-38
Description ....................................................... 2-1
Direction, contrôle .......................................... 6-28EÉclairage, contacteur ........................................ 3-4
Embrayage, levier............................................. 3-5
Embrayage, réglage de la garde du levier ...... 6-19
Entretiens et graissages périodiques ................ 6-2FFeu de route, témoin ......................................... 3-2
Feu stop, réglage du contacteur...................... 6-22
Filtre à air, nettoyage de l’élément................. 6-13
Fourche, contrôle ............................................ 6-27
Frein, contrôle des plaquettes et mâchoires ... 6-23
Frein, levier....................................................... 3-6
Frein, pédale ..................................................... 3-6
Frein, réglage de la garde du levier ................ 6-20
Frein, réglage de position et de garde de la
pédale ........................................................... 6-21
Fusibles, remplacement .................................. 6-31HHuile de couple conique arrière ..................... 6-11
Huile moteur et élément du filtre ..................... 6-9
IInverseur feu de route/feu de croisement ......... 3-4LLeviers de frein et d’embrayage,
contrôle et lubrification ................................ 6-26
Liquide de frein, changement ......................... 6-25
Liquide de frein, contrôle du niveau............... 6-24NNuméros d’identification .................................. 9-1PPanne du moteur, témoin d’avertissement ....... 3-2
Pannes, diagnostics ......................................... 6-39
Pédale de frein et sélecteur, contrôle et
lubrification .................................................. 6-26
Pneus ............................................................... 6-16
Poignée et câble des gaz, contrôle et
lubrification .................................................. 6-25
Point mort, témoin ............................................ 3-2RRalenti du moteur, réglage .............................. 6-15
Remisage ........................................................... 7-4
Réservoir de carburant, bouchon ...................... 3-7
Robinet de carburant ......................................... 3-8
Rodage du moteur ............................................. 5-4
Roue arrière ..................................................... 6-36
Dépose....................................................... 6-36
Mise en place ............................................ 6-37
Roue avant....................................................... 6-35
Dépose....................................................... 6-35
Mise en place ............................................ 6-35
Roues ............................................................... 6-19
F_5bn.book Page 1 Wednesday, October 4, 2000 7:46 PM
