ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FAU00637
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie, ce
qui provoque un mauvais mélange carburant-air
et/ou produit un bruit anormal. Pour éviter ce
problème, il faut faire régler le jeu aux soupapes
par un concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU03362
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la pres-
sion de gonflage des pneus avant chaque utilisa-
tion du véhicule.
FW000082
AVERTISSEMENT
_ l
Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.
l
Adapter la pression de gonflage des
pneus à la vitesse de conduite et au
poids total du pilote, du passager, des
bagages et des accessoires approuvés
pour ce modèle.
_XVS650CE-01F
CE-07F
1. Flanc de pneu
a. Profondeur de sculpture de pneu
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg200 kPa
(2,00 kg/cm
2,
2,00 bar)225 kPa
(2,25 kg/cm
2,
2,25 bar)
De 90 kg à maximale200 kPa
(2,00 kg/cm
2,
2,00 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
Charge maximale* 180 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
F_5bn.book Page 16 Wednesday, October 4, 2000 7:46 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
XVS650ACE-01F
CE-07F
FWA00012
AVERTISSEMENT
_ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent. l
NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.
l
Ne pas transporter d’objet mal fixé qui
pourrait se détacher.
l
Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.
l
Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.
l
Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
_
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si la
bande de roulement centrale a atteint la limite
spécifiée, si un clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc est cra-
quelé, faire remplacer immédiatement le pneu
par un concessionnaire Yamaha.CE-08FN.B.:_ La limite de profondeur des sculptures peut va-
rier selon les législations nationales. Il faut tou-
jours se conformer à la législation du pays dans
lequel on utilise le véhicule. _
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg225 kPa
(2,25 kg/cm
2,
2,25 bar)225 kPa
(2,25 kg/cm
2,
2,25 bar)
De 90 kg à maximale225 kPa
(2,25 kg/cm
2,
2,25 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
Charge maximale* 200 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
Profondeur minimale de
sculpture de pneu
(avant et arrière)1,6 mm
F_5bn.book Page 17 Wednesday, October 4, 2000 7:46 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FW000079
AVERTISSEMENT
_ l
Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre
illégale.
l
Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.
_Renseignements sur les pneus
Cette moto est équipée de pneus avec chambre à
air.
FW000078
AVERTISSEMENT
_ l
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne te-
nue de route.
l
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce
modèle.
_CE-10F
CE-10FFAU00681
AVERTISSEMENT
_ l
Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre
illégale.
l
Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.
l
La pose d’une rustine sur une chambre
à air crevée n’est pas recommandée. En
cas d’urgence toutefois, réparer la
chambre à air avec le plus grand soin,
puis la remplacer le plus tôt possible
par une pièce de bonne qualité.
_
AVANT (XVS650)
Fabricant Taille Modèle
Bridgestone 100/90-19 57S L309
Dunlop 100/90-19 57S F24
ARRIÈRE (XVS650)
Fabricant Taille Modèle
Bridgestone 170/80-15 M/C 77S G546
Dunlop 170/80-15 M/C 77S K555
AVANT (XVS650A)
Fabricant Taille Modèle
Bridgestone 130/90-16 67S G703
Dunlop 130/90-16 67S D404F
ARRIÈRE (XVS650A)
Fabricant Taille Modèle
Bridgestone 170/80-15 M/C 77S G702
Dunlop 170/80-15 M/C 77S D404G
F_5bn.book Page 18 Wednesday, October 4, 2000 7:46 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU00685
Roues à rayons Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les roues.l
Avant chaque démarrage, il faut s’assurer
que les jantes de roue ne sont pas craque-
lées, qu’elles n’ont pas de saut et ne sont
pas voilées, et il faut contrôler le serrage
des rayons. Si une roue est endommagée
de quelque façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais tenter
une quelconque réparation à une roue. Il
faut remplacer toute roue déformée ou
craquelée.
l
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés ou
remis en place après démontage. Une roue
mal équilibrée se traduit par un mauvais
rendement, une mauvaise tenue de route et
réduit la durée de service du pneu.
l
Après avoir remplacé un pneu, éviter de
faire de la vitesse jusqu’à ce que le pneu
soit “rodé” et ait acquis toutes ses
caractéristiques.
FAU00694
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de 10 à
15 mm, comme illustré. Contrôler régulière-
ment la garde du levier d’embrayage et, si né-
cessaire, la régler comme suit.
1. Desserrer le contre-écrou situé au levier
d’embrayage.
2. Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage dans le
sens
a. Pour la réduire, tourner la vis de
réglage dans le sens
b.3. Si la garde spécifiée a pu être obtenue en
suivant les explications ci-dessus, il suffit
à présent de serrer le contre-écrou. Si elle
n’a pu être obtenue, il faut poursuivre et
effectuer les étapes restantes.
4. Desserrer le câble d’embrayage en tour-
nant la vis de réglage au levier d’em-
brayage à fond dans le sens
a.
5. Desserrer le contre-écrou au carter moteur.
6. Pour augmenter la garde du levier d’em-
brayage, tourner l’écrou de réglage dans le
sens
a. Pour la réduire, tourner l’écrou de
réglage dans le sens
b.1. Contre-écrou
2. Vis de réglage de la garde du levier d’embrayage
c. Garde du levier d’embrayage
1. Écrou de réglage de la garde du levier d’embrayage
2. Contre-écrou
F_5bn.book Page 19 Wednesday, October 4, 2000 7:46 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
7. Serrer le contre-écrou au levier d’em-
brayage et au carter moteur.
FAU00696
Réglage de la garde du levier de frein La garde du levier de frein doit être de 10 à
15 mm, comme illustré. Contrôler régulière-
ment la garde du levier de frein et, si nécessaire,
la régler comme suit.1. Desserrer le contre-écrou situé au levier de
frein.
2. Pour augmenter la garde du levier de frein,
tourner la vis de réglage dans le sens
a.
Pour la réduire, tourner la vis de réglage
dans le sens
b.

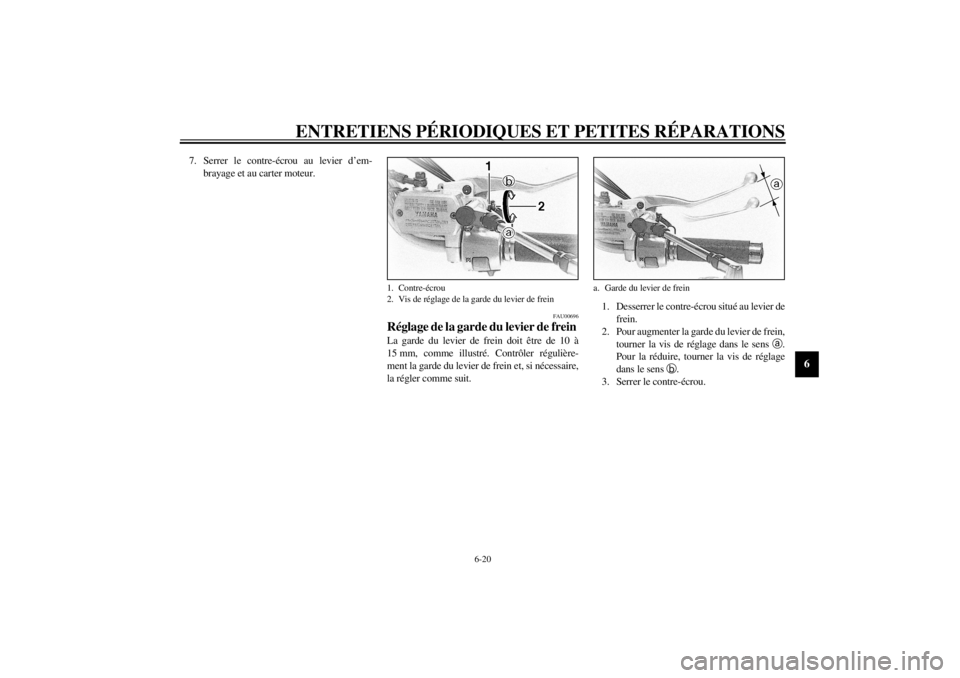

3. Serrer le contre-écrou.1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
a. Garde du levier de frein
F_5bn.book Page 20 Wednesday, October 4, 2000 7:46 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
FW000099
AVERTISSEMENT
_ l
Contrôler la garde du levier de frein
après l’avoir réglée, et s’assurer que le
frein fonctionne correctement.
l
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser la moto avant d’avoir
fait purger le circuit par un concession-
naire Yamaha. De l’air dans le circuit
hydraulique réduit la puissance de frei-
nage et peut entraîner la perte de con-
trôle du véhicule et un accident.
_
FAU00711*
Réglage de la position et de la garde
de la pédale de frein
FW000104
AVERTISSEMENT
_ Il est préférable de confier ces réglages à un
concessionnaire Yamaha. _N.B.:_ Il faut régler la position de la pédale de frein
avant de procéder au réglage de la garde de la
pédale de frein. _

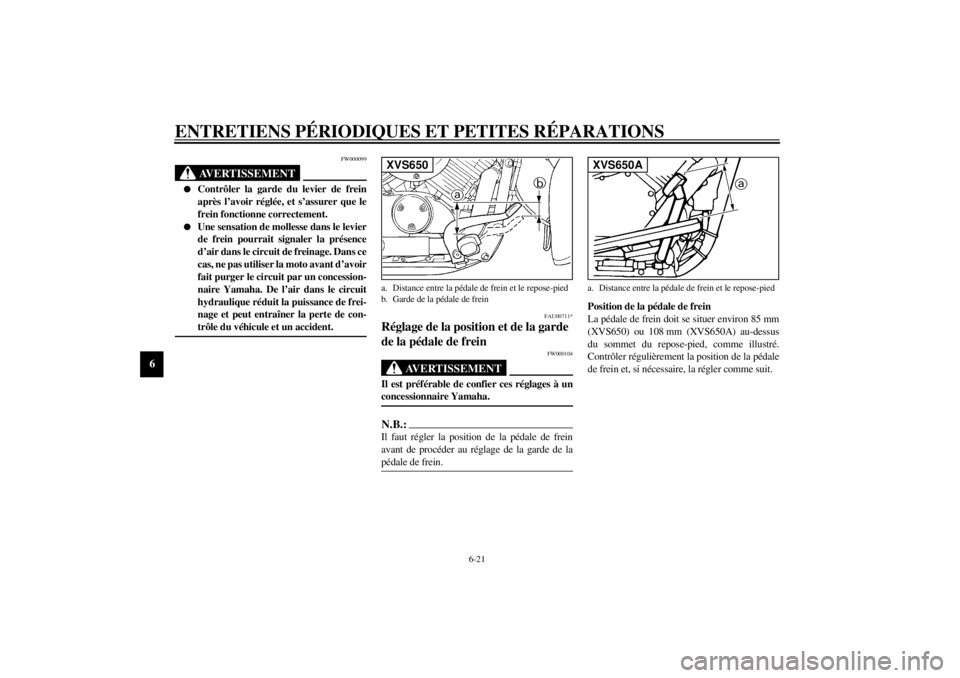

Position de la pédale de frein
La pédale de frein doit se situer environ 85 mm
(XVS650) ou 108 mm (XVS650A) au-dessus
du sommet du repose-pied, comme illustré.
Contrôler régulièrement la position de la pédale
de frein et, si nécessaire, la régler comme suit.
a. Distance entre la pédale de frein et le repose-pied
b. Garde de la pédale de freinXVS650
a. Distance entre la pédale de frein et le repose-piedXVS650A
F_5bn.book Page 21 Wednesday, October 4, 2000 7:46 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
1. Desserrer le contre-écrou à la pédale de
frein.
2. Pour relever la pédale de frein, tourner la
vis de réglage dans le sens
a. Pour abais-
ser la pédale de frein, tourner la vis de ré-
glage dans le sens
b.
3. Serrer le contre-écrou.
FW000105
AVERTISSEMENT
_ Il faut procéder au réglage de la garde de la
pédale de frein après avoir réglé la hauteur
de la pédale de frein. _

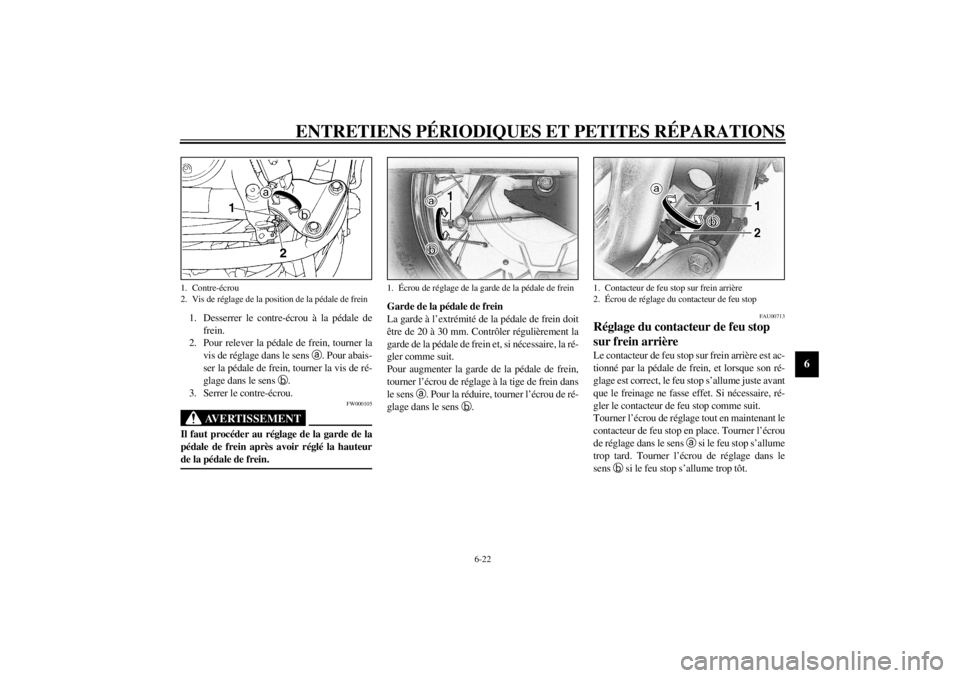

Garde de la pédale de frein
La garde à l’extrémité de la pédale de frein doit
être de 20 à 30 mm. Contrôler régulièrement la
garde de la pédale de frein et, si nécessaire, la ré-
gler comme suit.
Pour augmenter la garde de la pédale de frein,
tourner l’écrou de réglage à la tige de frein dans
le sens
a. Pour la réduire, tourner l’écrou de ré-
glage dans le sens
b.
FAU00713
Réglage du contacteur de feu stop
sur frein arrière Le contacteur de feu stop sur frein arrière est ac-
tionné par la pédale de frein, et lorsque son ré-
glage est correct, le feu stop s’allume juste avant
que le freinage ne fasse effet. Si nécessaire, ré-
gler le contacteur de feu stop comme suit.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou
de réglage dans le sens
a si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens
b si le feu stop s’allume trop tôt.
1. Contre-écrou
2. Vis de réglage de la position de la pédale de frein
1. Écrou de réglage de la garde de la pédale de frein
1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop
F_5bn.book Page 22 Wednesday, October 4, 2000 7:46 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU00720
Contrôle des plaquettes de frein avant
et des mâchoires de frein arrière Contrôler l’usure des plaquettes de frein avant et
des mâchoires de frein arrière aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU01119
Plaquettes de frein avant
Sur chaque plaquette de frein avant figurent des
rainures d’indication d’usure. Ces rainures per-
mettent de contrôler l’usure des plaquettes sans
devoir démonter le frein. Contrôler l’usure des
plaquettes en vérifiant les rainures. Si une pla-
quette de frein est usée au point que ses rainures
d’indication d’usure ont presque disparu, faire
remplacer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU00727
Mâchoires de frein arrière
Le frein arrière est muni d’un index d’indication
d’usure. Cet index permet de contrôler l’usure
des mâchoires sans devoir démonter le frein.
Contrôler l’usure des mâchoires en vérifiant la
position de l’index tout en actionnant le frein. Si
une mâchoire de frein est usée au point que l’in-
dex touche le trait d’indication de limite
d’usure, faire remplacer la paire de mâchoires
par un concessionnaire Yamaha.
1. Rainure d’indication d’usure de plaquette de freinAvant
1. Trait d’indication de limite d’usure
2. Index d’indication d’usure des mâchoires de freinArrière
F_5bn.book Page 23 Wednesday, October 4, 2000 7:46 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
FAU03776
Contrôle du niveau du liquide de freinSi le niveau du liquide de frein est insuffisant,
des bulles d’air peuvent se former dans le circuit
de freinage, ce qui risque de réduire l’efficacité
des freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau
de liquide bas peut signaler la présence d’une
fuite ou l’usure des plaquettes. Si le niveau du li-
quide est bas, il faut contrôler l’usure des pla-
quettes et l’étanchéité du circuit.Prendre les précautions suivantes :
l
Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.
l
Utiliser uniquement le liquide de frein re-
commandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce qui
pourrait causer des fuites et nuire au bon
fonctionnement du frein.
l
Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. Le mélange de liquides dif-
férents risque de provoquer une réaction
chimique nuisible au fonctionnement du
frein.
l
Veiller à ne pas laisser pénétrer d’eau dans
le réservoir de liquide de frein. En effet,
l’eau abaissera nettement le point d’ébulli-
tion du liquide et cela risque de provoquer
un bouchon de vapeur ou “vapor lock”.
l
Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement toute trace de li-
quide renversé.
l
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Cependant, si le niveau du
liquide de frein diminue soudainement, il
faut faire contrôler le véhicule par un con-
cessionnaire Yamaha.
1. Réservoir de frein avant
2. Repère de niveau minimumAvant
Liquide de frein recommandé : DOT 4
F_5bn.book Page 24 Wednesday, October 4, 2000 7:46 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
FAU03238
Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pé-
riodiques. Il convient également de faire rem-
placer les bagues d’étanchéité du maître-cylin-
dre de frein et de l’étrier, ainsi que la durit de
frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou
qu’elles fuient.l
Bagues d’étanchéité : remplacer tous les
deux ans
l
Durit de frein : remplacer tous les quatre
ans
FAU02962
Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de
tous les câbles de commande avant chaque dé-
part. Il faut en outre lubrifier les câbles et leurs
extrémités quand nécessaire. Si un câble est en-
dommagé ou si son fonctionnement est dur, le
faire contrôler et remplacer, si nécessaire, par un
concessionnaire Yamaha.
FW000112
AVERTISSEMENT
_ Une gaine endommagée va empêcher le bon
fonctionnement du câble et entraînera sa
rouille. Remplacer dès que possible tout câ-
ble endommagé afin d’éviter de créer un état
de conduite dangereux. _
FAU03764
Contrôle et lubrification de la poignée
et du câble des gaz Il faut contrôler le fonctionnement de la poignée
des gaz et l’état du câble des gaz avant chaque
départ. Il faut en outre lubrifier et remplacer le
câble quand nécessaire.N.B.:_ Comme il faut déposer la poignée des gaz pour
accéder à l’extrémité du câble des gaz, penser à
lubrifier également la poignée lorsque l’on pro-
cède à la lubrification du câble. _1. Déposer la poignée des gaz après avoir re-
tiré ses vis.
2. Maintenir le câble des gaz vers le haut,
puis faire couler quelques gouttes d’huile
sur l’extrémité du câble et entre la gaine et
le câble.
3. Graisser l’intérieur du boîtier de la poi-
gnée des gaz.
4. Graisser les points de contact des surfaces
métalliques de la poignée des gaz, puis re-
monter la poignée et la fixer à l’aide des
vis. Lubrifiant recommandé :
Huile moteur
F_5bn.book Page 25 Wednesday, October 4, 2000 7:46 PM
