YAMAHA XVS650A 2001 Instructieboekje (in Dutch)

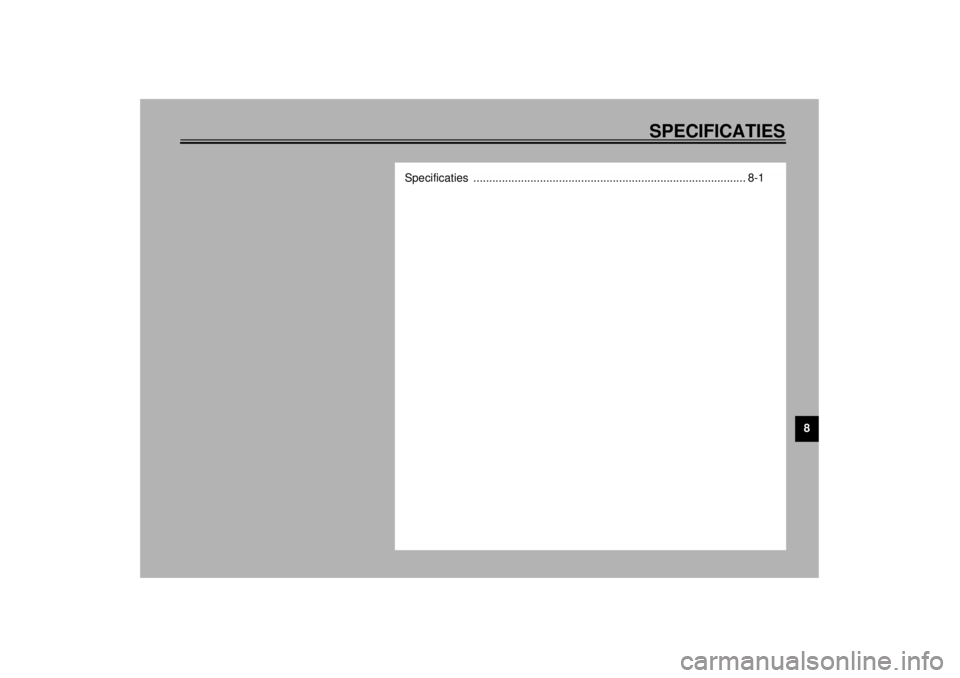

SPECIFICATIES
8
Specificaties ...................................................................................... 8-1
D_5bn.book Page 1 Wednesday, October 4, 2000 7:41 PM

8-1
8
DAU01038
8-SPECIFICATIESSpecificaties CS-01D
Model XVS650/XVS650A
Afmetingen
XVS650
Grootste lengte 2.340 mm
Grootste breedte 880 mm
Grootste hoogte 1.070 mm
Zadelhoogte 695 mm
Wielbasis 1.610 mm
Grondspeling 140 mm
Minimale draaicirkel 3.100 mm
XVS650A
Grootste lengte 2.450 mm
Grootste breedte 930 mm
Grootste hoogte 1.105 mm
Zadelhoogte 710 mm
Wielbasis 1.625 mm
Grondspeling 145 mm
Minimale draaicirkel 3.400 mm
Basisgewicht (met olie en volle
benzinetank)
XVS650233 kg
XVS650A247 kgMotor
Type motor Luchtgekoelde, 4 takt, SOHC
Cilinder-opstelling 2 cilinders in V-vorm
Verplaatsing 649 cm
3
Boring ´
´´ ´ slag 81
´ 63 mm
Kompressieverhouding 9:1
Startsysteem Elektrische starter
Smeersysteem Oliecar ter-systeem (natte bak)
Motorolie
Ty p e
Aanbevolen klasse motorolie API service SE, SF, SG type of
hoger
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
D_5bn.book Page 1 Wednesday, October 4, 2000 7:41 PM

SPECIFICATIES
8-2
8
Aantal
Zonder vervanging van
oliefilterelement 2,6 L
Met vervanging van oliefil-
terelement 2,8 L
Totale hoeveelheid
(droge motor) 3,2 L
Cardanolie (eindoverbrenging)
Type SAE 80 cardanolie (API GL4) of
SAE 80W-90 multigrade
Hoeveelheid 0,19 L
LuchtfilterDroogtype element
Brandstoftank
Type Normale loodvrije brandstof
Inhoud brandstoftank 16 L
Reservehoeveelheid 3 L
LET OP:Gebruik uitsluitend een motorolie die geen anti-frictie midde-
len bevat. Een motorolie bedoeld voor personenauto’s (vaak
voorzien van het opschrift “ENERGY CONSERVING II”) bevat
anti-frictie toevoegingen die slippen van de koppeling en/of
de startmotorkoppeling kunnen veroorzaken, met een kortere
levensduur van de componenten en slechte motorprestaties
tot gevolg.
Carburateur
Merk MIKUNI
Model ´ aantal BDS28 ´ 2
Bougies
Merk/model NGK / DPR7EA-9 of
DENSO / X22EPR-U9
Elektrodenafstand 0,8–0,9 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reduktie-systeem Recht tandwiel
Primaire reduktie-verhouding 1,789
Secundair reduktie-systeem As-gaandrijving
Secundaire reduktie-
verhouding 3,070
Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening Pedaal voor de linkervoet
Overbreng-verhoudingen
1e 2,714
2e 1,900
3e 1,458
4e 1,167
5e 0,967
D_5bn.book Page 2 Wednesday, October 4, 2000 7:41 PM

SPECIFICATIES
8-3
8
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 35°
Spoorbreedte
XVS650 153 mm
XVS650A 145 mm
Banden
XVS650
Voor
Type Met binnenband
Maat 100/90-19 57S
Merk/model Bridgestone / L309
Dunlop / F24
Achter
Type Met binnenband
Maat 170/80-15 M/C 77S
Merk/model Bridgestone / G546
Dunlop / K555
Maximale belasting* 180 kg
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 200 kPa (2,00 kg/cm
2, 2,00 bar)
Achter 225 kPa (2,25 kg/cm2, 2,25 bar)90 kg–maximale*
Voor 200 kPa (2,00 kg/cm2, 2,00 bar)
Achter 250 kPa (2,50 kg/cm
2, 2,50 bar)
* Totaal gewicht van motorrijder, passagier, bagage en
accessoires
XVS650A
Voor
Type Met binnenband
Maat 130/90-16 67S
Merk/model Bridgestone / G703
Dunlop / D404F
Achter
Type Met binnenband
Maat 170/80-15 M/C 77S
Merk/model Bridgestone / G702
Dunlop / D404G
Maximale belasting* 200 kg
D_5bn.book Page 3 Wednesday, October 4, 2000 7:41 PM

SPECIFICATIES
8-4
8
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 225 kPa (2,25 kg/cm
2, 2,25 bar)
Achter 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–maximale*
Voor 225 kPa (2,25 kg/cm2, 2,25 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
* Totaal gewicht van motorrijder, passagier, bagage en
accessoires
Wielen
XVS650
Voor
Type Spaakwiel
Maat 19 ´ MT 2,50
Achter
Type Spaakwiel
Maat 15 M/C ´ MT 3,50
XVS650A
Voor
Type Spaakwiel
Maat 16 ´ MT 3,00
Achter
Type Spaakwiel
Maat 15M/C ´ MT 3,50Remmen
Voor
Type Enkele schijfrem
Bediening Bediening met de rechterhand
Vloeistof DOT 4
Achter
Type Trommelrem
Bediening Bediening met de rechtervoet
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm (monocross)
Schokdempers
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie gedempt
Veerweg
XVS650
Voor 140 mm
Achter 86 mm
XVS650A
Voor 140 mm
Achter 98 mm
D_5bn.book Page 4 Wednesday, October 4, 2000 7:41 PM

SPECIFICATIES
8-5
8
Elektrische installatie
Ontstekingssysteem Bobine voor transisorontsteking
(digitaal)
Laadsysteem
Type Wisselstroom-magneet
Standaard
vermogen 14 V, 20 A 5.000 tpm
Accu
Model GT12B-4
Gloeilampen,
capaciteit 12 V, 10 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage ´
´´ ´ aantal
Koplamp 12 V, 60/55 W ´ 1
Stadslicht 12 V, 4 W ´ 1
Remlicht/achterlicht unit 12 V, 5/21 W ´ 1
Richtingaanwijzer 12 V, 21 W ´ 4
Meterverlichting 12 V, 1,7 W ´ 1
Controlelampje vrijstand 12 V, 1,7 W ´ 1
Controlelampje grootlicht 12 V, 1,7 W ´ 1
Controlelampje richtingaanwij-
zers 12 V, 1,7 W ´ 1
Waarschuwingslampje motor-
storing12 V, 1,7 W ´ 1Zekeringen
Hoofdzekering 30 A
Zekering ontstekingssysteem 10 A
Zekering signaleringssysteem 10 A
Koplampzekering 15 A
Zekering carburateurver-
warming 15 A
D_5bn.book Page 5 Wednesday, October 4, 2000 7:41 PM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
D_5bn.book Page 1 Wednesday, October 4, 2000 7:41 PM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944
Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
1. Voertuigidentificatienummer
D_5bn.book Page 1 Wednesday, October 4, 2000 7:41 PM

GEBRUIKERSINFORMATIE
9-2
9
DAU01804
Modelinformatiesticker De modelinformatiesticker is onder het zadel
bevestigd aan het frame. (Zie pagina 3-10
[XVS650] of 3-11 [XVS650A] voor instructies
over verwijderen en aanbrengen van het rij-
derzadel.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje. Deze
informatie is nodig om reserve-onderdelen
te bestellen bij een Yamaha dealer. 1. Modelinformatiesticker
D_5bn.book Page 2 Wednesday, October 4, 2000 7:41 PM

INDEXAAccu ...................................................... 6-29
Antidiefstal-alarm .....................................3-3BBagageriembevestiging ......................... 3-15
Banden .................................................. 6-16
Bougies, controleren ................................6-7
Brandstof .................................................3-7
Brandstofkraan ........................................3-8
Brandstofverbruik, tips voor een
zuinig .....................................................5-4CCarburateurs, afstellen ........................... 6-14
Cardanolie ............................................. 6-11
Chokeknop ..............................................3-9
Claxonschakelaar ....................................3-4
Contactslot/stuurslot-unit..........................3-1
Controlelampje grootlicht .........................3-2
Controlelampje richtingaanwijzers ............3-2
Controlelampjes en
waarschuwingslampjes ..........................3-2
Controlelampje vrijstand...........................3-2
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ...................................3-4GGasgreep en gaskabel, controleren en
smeren ................................................ 6-25
Gaskabel, afstellen van vrije slag ........... 6-15
Gereedschapsset.....................................6-1
HHelmbevestiging .................................... 3-12IIdentificatienummers ............................... 9-1
Identificatienummer sleutel ...................... 9-1
Inrijperiode............................................... 5-4KKabels, controleren en smeren .............. 6-25
Klepspeling, afstellen............................. 6-16
Koplampgloeilamp, vervangen .............. 6-32
Koppelingshendel .................................... 3-5
Koppelingshendel, vrije slag afstellen .... 6-19LLichtschakelaar ....................................... 3-4
Lichtsignaalschakelaar ............................ 3-4
Locaties van onderdelen.......................... 2-1
Luchtfilterelement, reinigen .................... 6-13MModelinformatiesticker ............................. 9-2
Motorolie en oliefilterelement ................... 6-9NNoodstopschakelaar ................................ 3-4OOndersteunen van de motorfiets............ 6-34
Opbergcompartiment ............................. 3-13PPanelen, verwijderen en aanbrengen ...... 6-5
Parkeren.................................................. 5-5
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-23
Rem- en koppelingshendel, controleren
en smeren............................................6-26
Rem- en schakelpedalen, controleren
en smeren............................................6-26
Remhendel ..............................................3-6
Remhendel, afstellen van vrije slag ........6-20
Remlichtschakelaar, afstellen.................6-22
Rempedaal ..............................................3-6
Rempedaalstand en vrije slag,
afstellen ...............................................6-21
Remvloeistofniveau, controleren ............6-24
Remvloeistof, verversen.........................6-25
Richtingaanwijzer of remlicht/achterlicht
gloeilampen, vervangen .......................6-33
Richtingaanwijzerschakelaar ....................3-3SSchakelen van versnellingen....................5-3
Schakelpedaal (XVS650) .........................3-5
Schakelpedaal (XVS650A).......................3-5
Schokdemperunit, afstellen ....................3-14
Snelheidsmeterunit ..................................3-3
Specificaties.............................................8-1
Stalling .....................................................7-4
Starten van de motor................................5-1
Starten van een warme motor ..................5-2
Startknop .................................................3-4
Startspersysteem ...................................3-16
Stationair toerental, afstellen ..................6-15
