YAMAHA XVS650A 2001 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
DAU03370
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten zo nodig worden gesmeerd.
DAU03164
Controleren en smeren van de
rem- en koppelingshendel De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten zo nodig worden ge-
smeerd. Aanbevolen smeermiddel:
Gaskabel:
Motorolie
Gaskabelhuis en gasgreep:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
D_5bn.book Page 26 Wednesday, October 4, 2000 7:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
DAU03165
Controleren en smeren van de
zijstandaard De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten zo nodig wor-
den gesmeerd.
DW000113
WAARSCHUWING
_ Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. _
DAU02939
Controleren van de voorvork De conditie en de werking van de voorvork
moeten als volgt te worden gecontroleerd
op de aangegeven tijden in het periodieke
smeer- en onderhoudsschema.
Controleren van de conditie
DW000115
WAARSCHUWING
_ Ondersteun de motorfiets goed, zodat
deze niet kan omvallen. _Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
D_5bn.book Page 27 Wednesday, October 4, 2000 7:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6

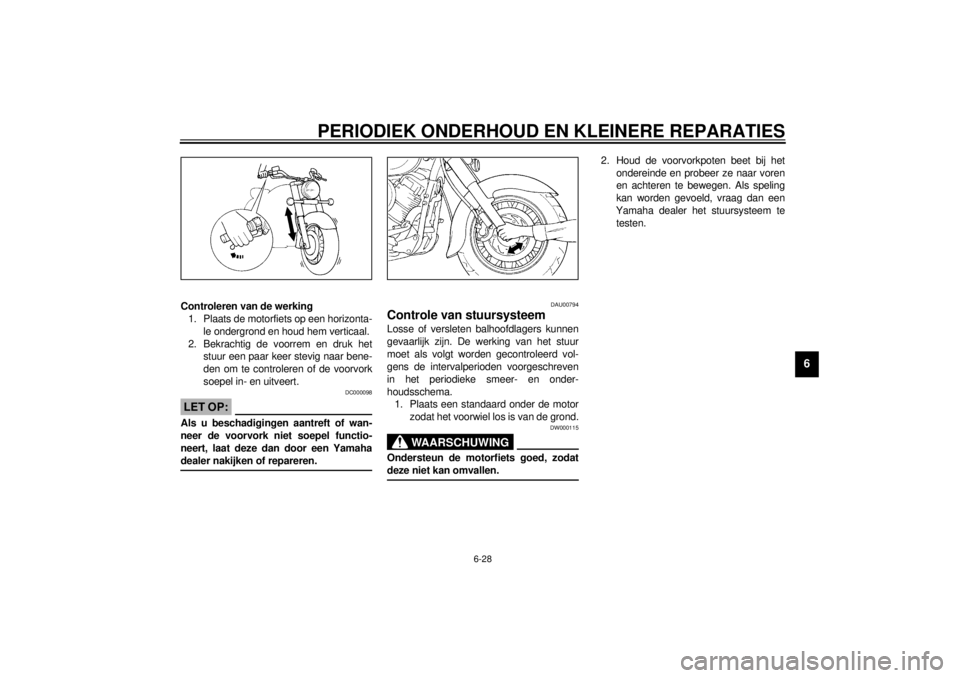

Controleren van de werking
1. Plaats de motorfiets op een horizonta-
le ondergrond en houd hem verticaal.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
DC000098
LET OP:_ Als u beschadigingen aantreft of wan-
neer de voorvork niet soepel functio-
neert, laat deze dan door een Yamaha
dealer nakijken of repareren. _
DAU00794
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-
houdsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
DW000115
WAARSCHUWING
_ Ondersteun de motorfiets goed, zodat
deze niet kan omvallen. _
2. Houd de voorvorkpoten beet bij het
ondereinde en probeer ze naar voren
en achteren te bewegen. Als speling
kan worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
D_5bn.book Page 28 Wednesday, October 4, 2000 7:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
DAU01144
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU00800
Accu Deze motorfiets is uitgerust met een per-
manent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontro-
leerd en er hoeft geen gedistilleerd water te
worden bijgevuld.
DC000101
LET OP:_ Probeer nooit om celafdichtingen op de
accu te verwijderen, hierdoor kan per-
manente schade aan de accu worden
toegebracht. _
DW000116
WAARSCHUWING
_ l
Elektrolyt is giftig en gevaarlijk
doordat dit zwavelzuur bevat, een
stof die ernstige brandwonden ver-
oorzaakt. Vermijd contact met de
huid, ogen of kleding en bescherm
uw ogen altijd bij werkzaamheden
nabij accu’s. Voer als volgt EER-
STE HULP uit als er lichamelijk con-
tact is geweest met elektrolyt.
• UITWENDIG: Spoel met rijkelijk
veel water.• INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
• OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
l
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
l
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
_
D_5bn.book Page 29 Wednesday, October 4, 2000 7:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
Om de accu op te bergen
1. Verwijder de accu als de motorfiets
een maand lang niet wordt gebruikt,
laad volledig bij en zet hem dan weg
op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan steeds
volledig bij als dat nodig is.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
DC000102
LET OP:_ l
Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan perma-
nente accuschade ontstaan.
l
Om een permanent-dichte accu
(onderhoudsvrij type) te laden, is
een speciale acculader (met con-
stante laadspanning) vereist. Bij
gebruik van een conventionele ac-
culader raakt de accu beschadigd.
Wanneer u niet beschikt over een
speciale acculader voor perma-
nent-dichte accu’s (onderhoudsvrij
type), vraag dan een Yamaha dealer
uw accu op te laden.
_
D_5bn.book Page 30 Wednesday, October 4, 2000 7:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
DAU00825

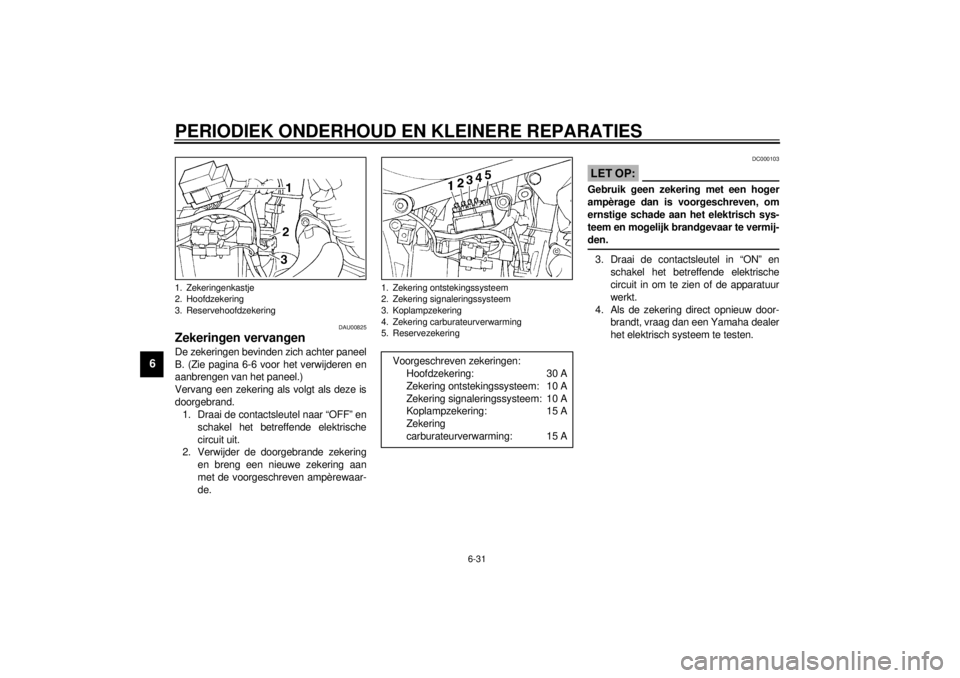

Zekeringen vervangen De zekeringen bevinden zich achter paneel
B. (Zie pagina 6-6 voor het verwijderen en
aanbrengen van het paneel.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering aan
met de voorgeschreven ampèrewaar-
de.
DC000103
LET OP:_ Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-
den. _3. Draai de contactsleutel in “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te testen.
1. Zekeringenkastje
2. Hoofdzekering
3. Reservehoofdzekering
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Koplampzekering
4. Zekering carburateurverwarming
5. Reservezekering
Voorgeschreven zekeringen:
Hoofdzekering: 30 A
Zekering ontstekingssysteem: 10 A
Zekering signaleringssysteem: 10 A
Koplampzekering: 15 A
Zekering
carburateurverwarming: 15 A
D_5bn.book Page 31 Wednesday, October 4, 2000 7:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6
DAU00834

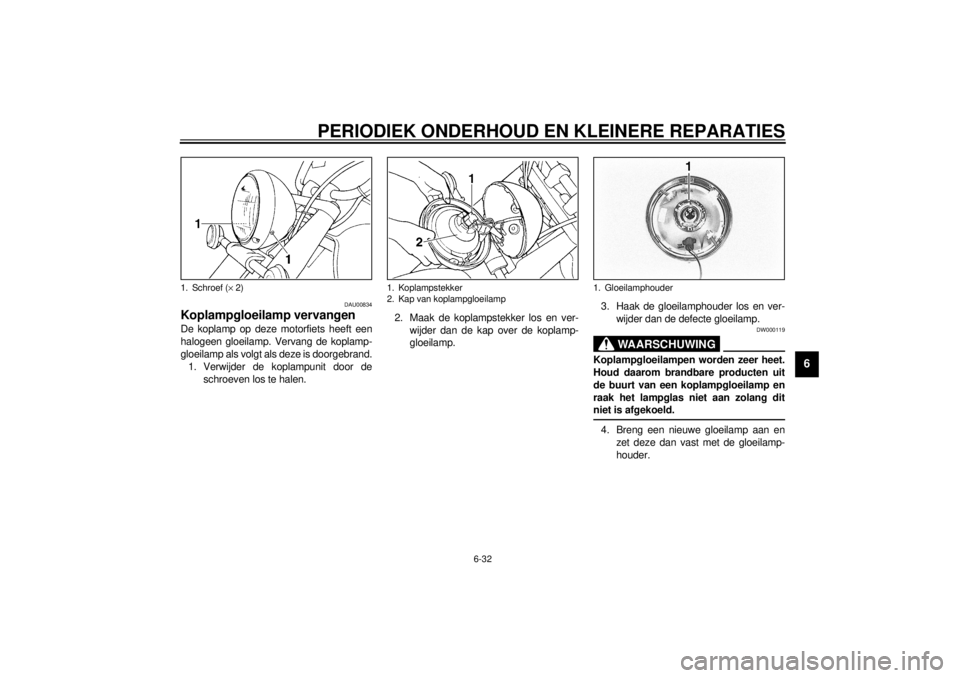

Koplampgloeilamp vervangen De koplamp op deze motorfiets heeft een
halogeen gloeilamp. Vervang de koplamp-
gloeilamp als volgt als deze is doorgebrand.
1. Verwijder de koplampunit door de
schroeven los te halen.2. Maak de koplampstekker los en ver-
wijder dan de kap over de koplamp-
gloeilamp.3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
DW000119
WAARSCHUWING
_ Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit
niet is afgekoeld. _4. Breng een nieuwe gloeilamp aan en
zet deze dan vast met de gloeilamp-
houder.
1. Schroef (´ 2)
1. Koplampstekker
2. Kap van koplampgloeilamp
1. Gloeilamphouder
D_5bn.book Page 32 Wednesday, October 4, 2000 7:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
6

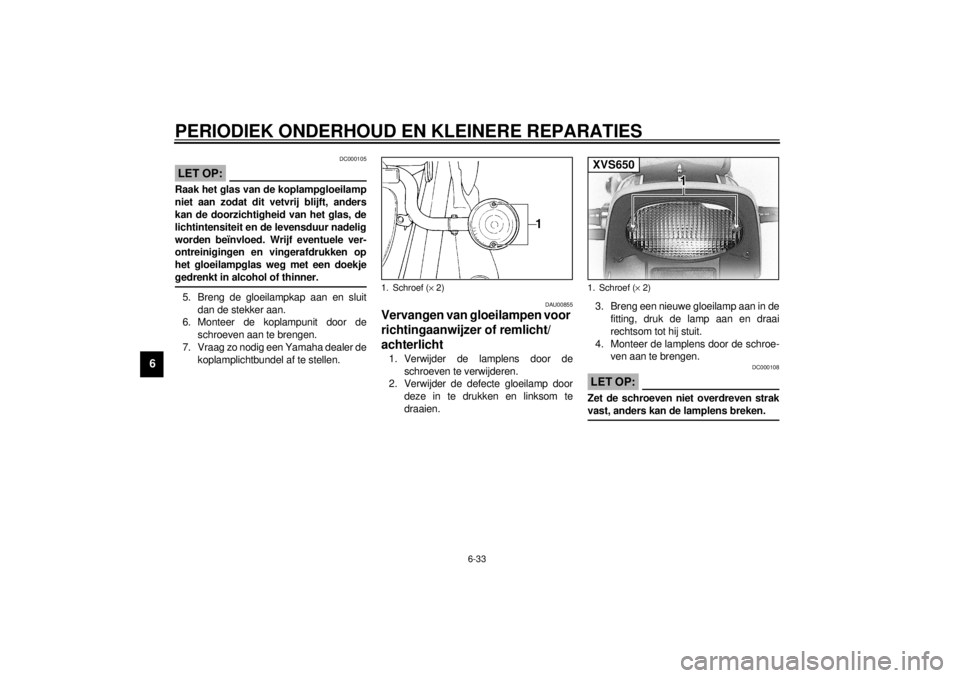

DC000105
LET OP:_ Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders
kan de doorzichtigheid van het glas, de
lichtintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner. _5. Breng de gloeilampkap aan en sluit
dan de stekker aan.
6. Monteer de koplampunit door de
schroeven aan te brengen.
7. Vraag zo nodig een Yamaha dealer de
koplamplichtbundel af te stellen.
DAU00855
Vervangen van gloeilampen voor
richtingaanwijzer of remlicht/
achterlicht 1. Verwijder de lamplens door de
schroeven te verwijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen.
DC000108
LET OP:_ Zet de schroeven niet overdreven strak
vast, anders kan de lamplens breken. _
1. Schroef (´ 2)
1. Schroef (´ 2)XVS650
D_5bn.book Page 33 Wednesday, October 4, 2000 7:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34
6
DAU01579
Ondersteunen van de motorfiets Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de mo-
torfiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen
onder beide zijden van het frame aan de
voorzijde van het achterwiel, of onder beide
uiteinden van de swingarm.
1. Schroef (´ 3)XVS650A
D_5bn.book Page 34 Wednesday, October 4, 2000 7:41 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35
6
DAU03239

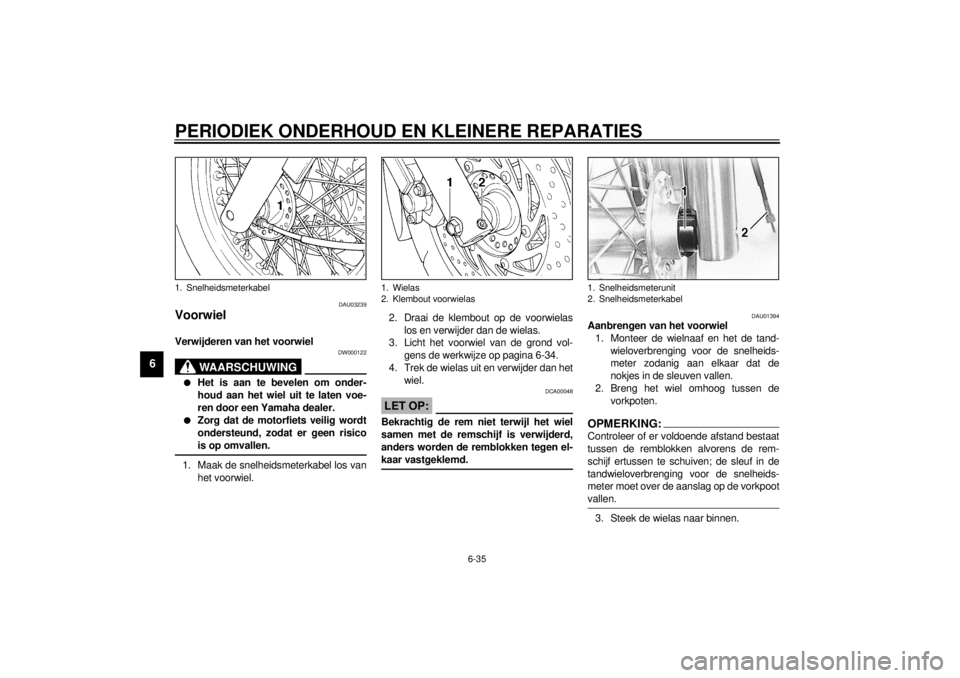

Voorwiel Verwijderen van het voorwiel
DW000122
WAARSCHUWING
_ l
Het is aan te bevelen om onder-
houd aan het wiel uit te laten voe-
ren door een Yamaha dealer.
l
Zorg dat de motorfiets veilig wordt
ondersteund, zodat er geen risico
is op omvallen.
_1. Maak de snelheidsmeterkabel los van
het voorwiel.2. Draai de klembout op de voorwielas
los en verwijder dan de wielas.
3. Licht het voorwiel van de grond vol-
gens de werkwijze op pagina 6-34.
4. Trek de wielas uit en verwijder dan het
wiel.
DCA00048
LET OP:_ Bekrachtig de rem niet terwijl het wiel
samen met de remschijf is verwijderd,
anders worden de remblokken tegen el-
kaar vastgeklemd. _
DAU01394
Aanbrengen van het voorwiel
1. Monteer de wielnaaf en het de tand-
wieloverbrenging voor de snelheids-
meter zodanig aan elkaar dat de
nokjes in de sleuven vallen.
2. Breng het wiel omhoog tussen de
vorkpoten.OPMERKING:_ Controleer of er voldoende afstand bestaat
tussen de remblokken alvorens de rem-
schijf ertussen te schuiven; de sleuf in de
tandwieloverbrenging voor de snelheids-
meter moet over de aanslag op de vorkpoot
vallen. _3. Steek de wielas naar binnen.
1. Snelheidsmeterkabel
1. Wielas
2. Klembout voorwielas
1. Snelheidsmeterunit
2. Snelheidsmeterkabel
D_5bn.book Page 35 Wednesday, October 4, 2000 7:41 PM
