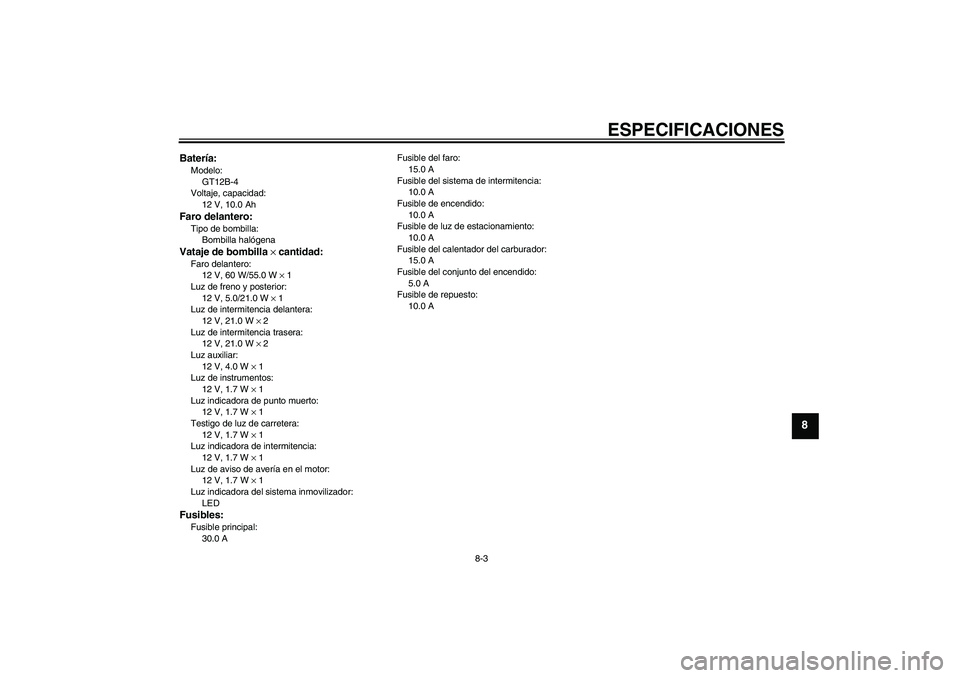

ESPECIFICACIONES
8-3
8
Batería:Modelo:
GT12B-4
Voltaje, capacidad:
12 V, 10.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVataje de bombilla × cantidad:Faro delantero:
12 V, 60 W/55.0 W × 1
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 4.0 W × 1
Luz de instrumentos:
12 V, 1.7 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Testigo de luz de carretera:
12 V, 1.7 W × 1
Luz indicadora de intermitencia:
12 V, 1.7 W × 1
Luz de aviso de avería en el motor:
12 V, 1.7 W × 1
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:
30.0 AFusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del calentador del carburador:
15.0 A
Fusible del conjunto del encendido:
5.0 A
Fusible de repuesto:
10.0 A
U5SCS1S0.book Page 3 Tuesday, September 9, 2003 9:14 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351

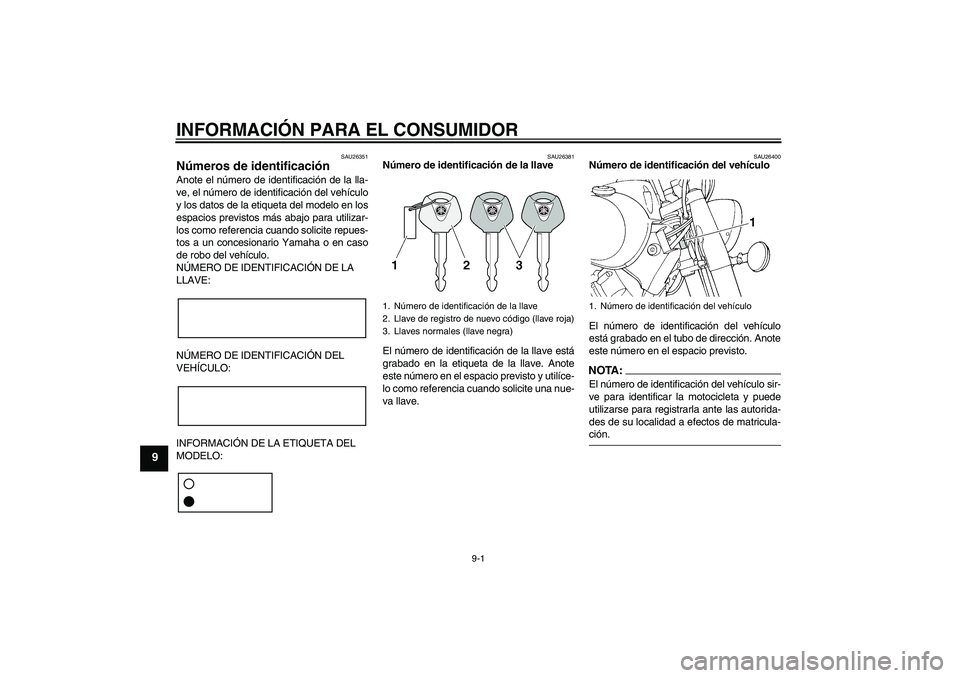

Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTA:El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U5SCS1S0.book Page 1 Tuesday, September 9, 2003 9:14 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26470

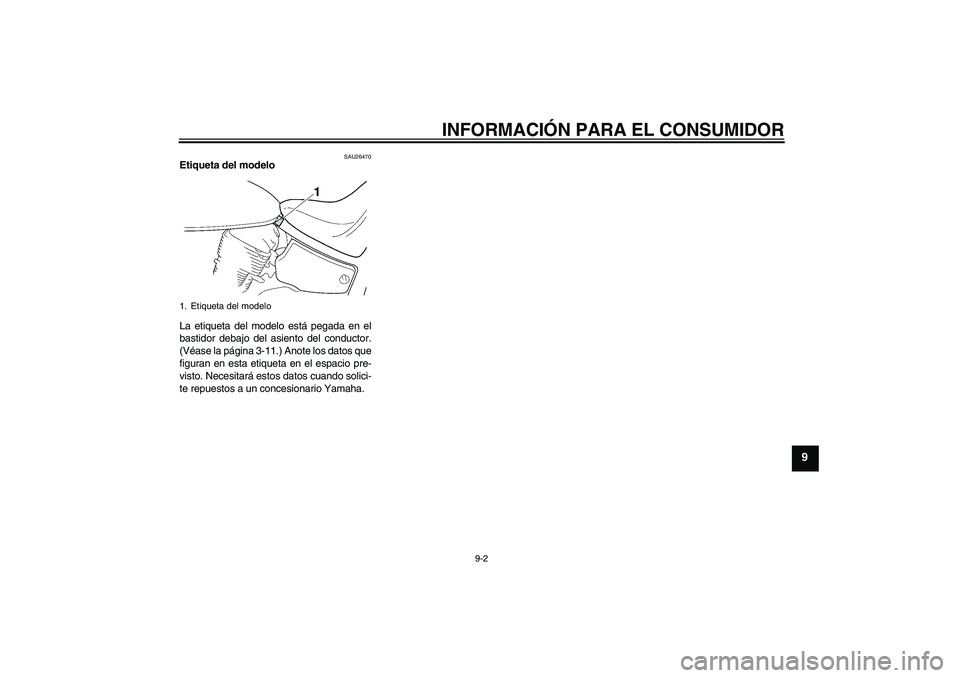

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-11.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modelo
U5SCS1S0.book Page 2 Tuesday, September 9, 2003 9:14 AM

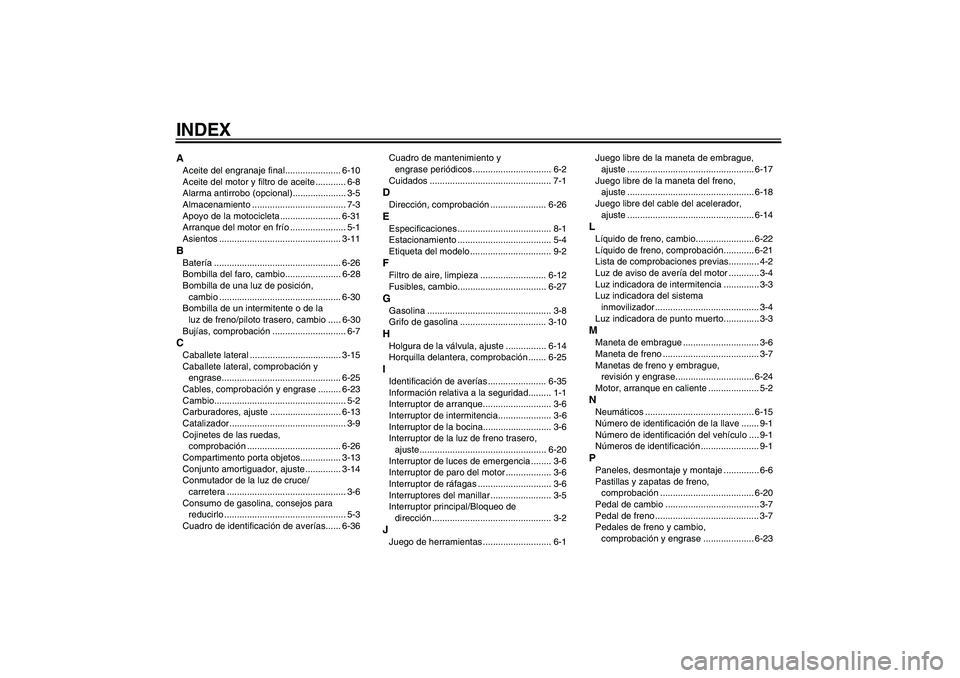

INDEXAAceite del engranaje final...................... 6-10
Aceite del motor y filtro de aceite ............ 6-8
Alarma antirrobo (opcional)..................... 3-5
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ........................ 6-31
Arranque del motor en frío ...................... 5-1
Asientos ................................................ 3-11BBatería .................................................. 6-26
Bombilla del faro, cambio...................... 6-28
Bombilla de una luz de posición,
cambio ................................................ 6-30
Bombilla de un intermitente o de la
luz de freno/piloto trasero, cambio ..... 6-30
Bujías, comprobación ............................. 6-7CCaballete lateral .................................... 3-15
Caballete lateral, comprobación y
engrase............................................... 6-25
Cables, comprobación y engrase ......... 6-23
Cambio.................................................... 5-2
Carburadores, ajuste ............................ 6-13
Catalizador .............................................. 3-9
Cojinetes de las ruedas,
comprobación ..................................... 6-26
Compartimento porta objetos................ 3-13
Conjunto amortiguador, ajuste .............. 3-14
Conmutador de la luz de cruce/
carretera ............................................... 3-6
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadro de identificación de averías...... 6-36Cuadro de mantenimiento y
engrase periódicos ............................... 6-2
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-26EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, limpieza .......................... 6-12
Fusibles, cambio................................... 6-27GGasolina ................................................. 3-8
Grifo de gasolina .................................. 3-10HHolgura de la válvula, ajuste ................ 6-14
Horquilla delantera, comprobación ....... 6-25IIdentificación de averías ....................... 6-35
Información relativa a la seguridad......... 1-1
Interruptor de arranque........................... 3-6
Interruptor de intermitencia..................... 3-6
Interruptor de la bocina........................... 3-6
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-20
Interruptor de luces de emergencia ........ 3-6
Interruptor de paro del motor .................. 3-6
Interruptor de ráfagas ............................. 3-6
Interruptores del manillar ........................ 3-5
Interruptor principal/Bloqueo de
dirección ............................................... 3-2JJuego de herramientas ........................... 6-1Juego libre de la maneta de embrague,
ajuste .................................................. 6-17
Juego libre de la maneta del freno,
ajuste .................................................. 6-18
Juego libre del cable del acelerador,
ajuste .................................................. 6-14
LLíquido de freno, cambio....................... 6-22
Líquido de freno, comprobación............ 6-21
Lista de comprobaciones previas............ 4-2
Luz de aviso de avería del motor ............ 3-4
Luz indicadora de intermitencia .............. 3-3
Luz indicadora del sistema
inmovilizador ......................................... 3-4
Luz indicadora de punto muerto.............. 3-3MManeta de embrague .............................. 3-6
Maneta de freno ...................................... 3-7
Manetas de freno y embrague,
revisión y engrase............................... 6-24
Motor, arranque en caliente .................... 5-2NNeumáticos ........................................... 6-15
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1PPaneles, desmontaje y montaje .............. 6-6
Pastillas y zapatas de freno,
comprobación ..................................... 6-20
Pedal de cambio ..................................... 3-7
Pedal de freno ......................................... 3-7
Pedales de freno y cambio,
comprobación y engrase .................... 6-23
U5SCS1S0.book Page 1 Tuesday, September 9, 2003 9:14 AM

INDEX

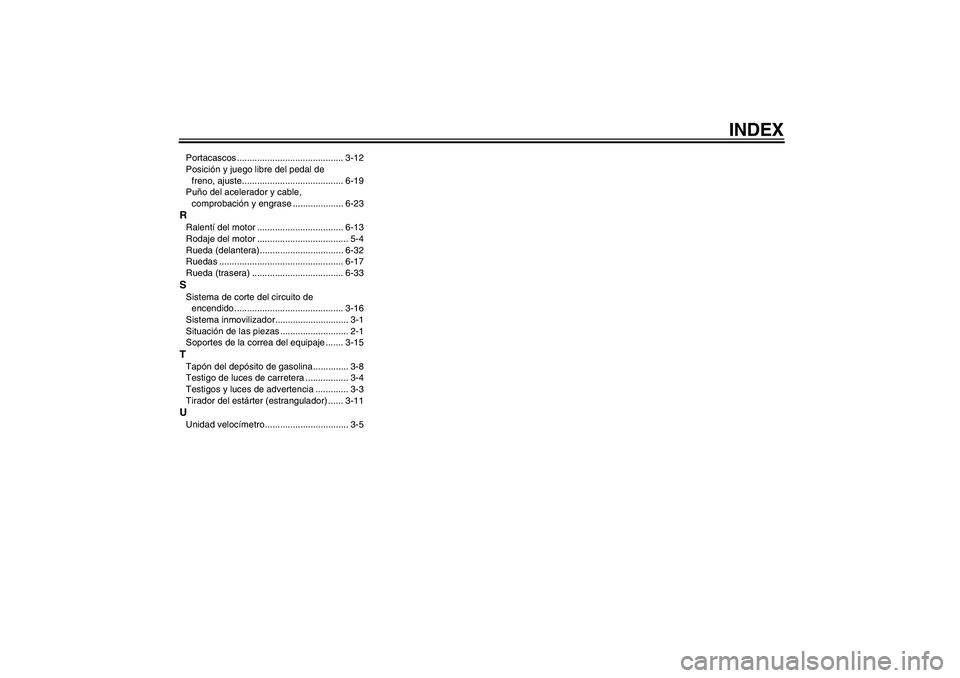

Portacascos .......................................... 3-12
Posición y juego libre del pedal de
freno, ajuste........................................ 6-19
Puño del acelerador y cable,
comprobación y engrase .................... 6-23RRalentí del motor .................................. 6-13
Rodaje del motor .................................... 5-4
Rueda (delantera)................................. 6-32
Ruedas ................................................. 6-17
Rueda (trasera) .................................... 6-33SSistema de corte del circuito de
encendido ........................................... 3-16
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-15TTapón del depósito de gasolina.............. 3-8
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Tirador del estárter (estrangulador) ...... 3-11UUnidad velocímetro................................. 3-5
U5SCS1S0.book Page 2 Tuesday, September 9, 2003 9:14 AM
