YAMAHA XVS650A 2004 Manuale de Empleo (in Spanish)

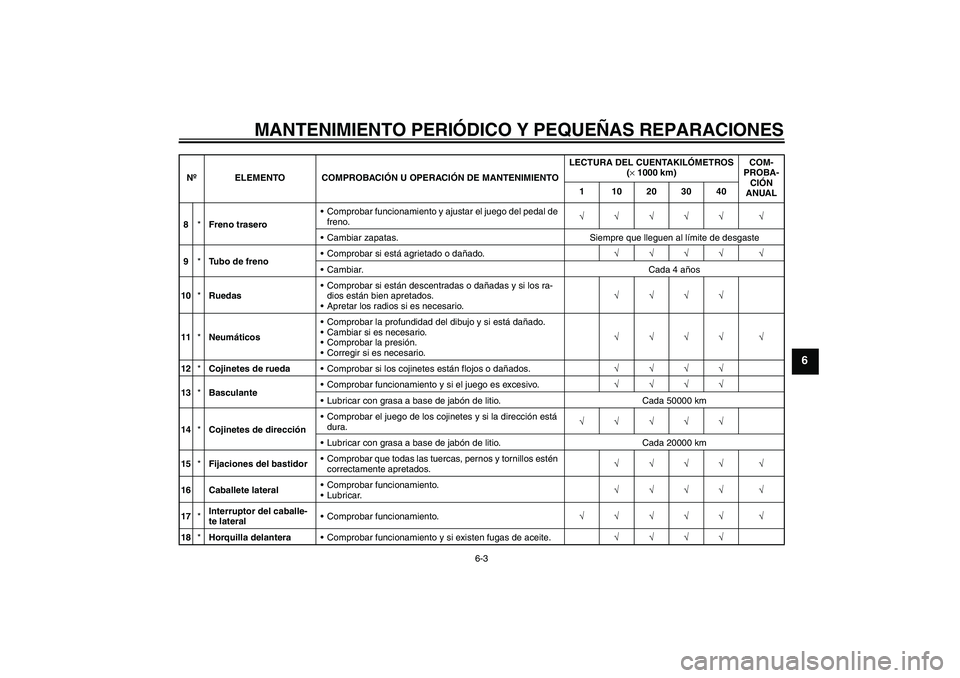

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
8*Freno traseroComprobar funcionamiento y ajustar el juego del pedal de
freno.√√√√√ √
Cambiar zapatas. Siempre que lleguen al límite de desgaste
9*Tubo de frenoComprobar si está agrietado o dañado.√√√√ √
Cambiar. Cada 4 años
10*RuedasComprobar si están descentradas o dañadas y si los ra-
dios están bien apretados.
Apretar los radios si es necesario.√√√√
11*NeumáticosComprobar la profundidad del dibujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√ √
12*Cojinetes de ruedaComprobar si los cojinetes están flojos o dañados.√√√√
13*BasculanteComprobar funcionamiento y si el juego es excesivo.√√√√
Lubricar con grasa a base de jabón de litio. Cada 50000 km
14*Cojinetes de direcciónComprobar el juego de los cojinetes y si la dirección está
dura.√√√√√
Lubricar con grasa a base de jabón de litio. Cada 20000 km
15*Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
16 Caballete lateralComprobar funcionamiento.
Lubricar.√√√√ √
17*Interruptor del caballe-
te lateralComprobar funcionamiento.√√√√√ √
18*Horquilla delanteraComprobar funcionamiento y si existen fugas de aceite.√√√√ NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
U5SCS1S0.book Page 3 Tuesday, September 9, 2003 9:14 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

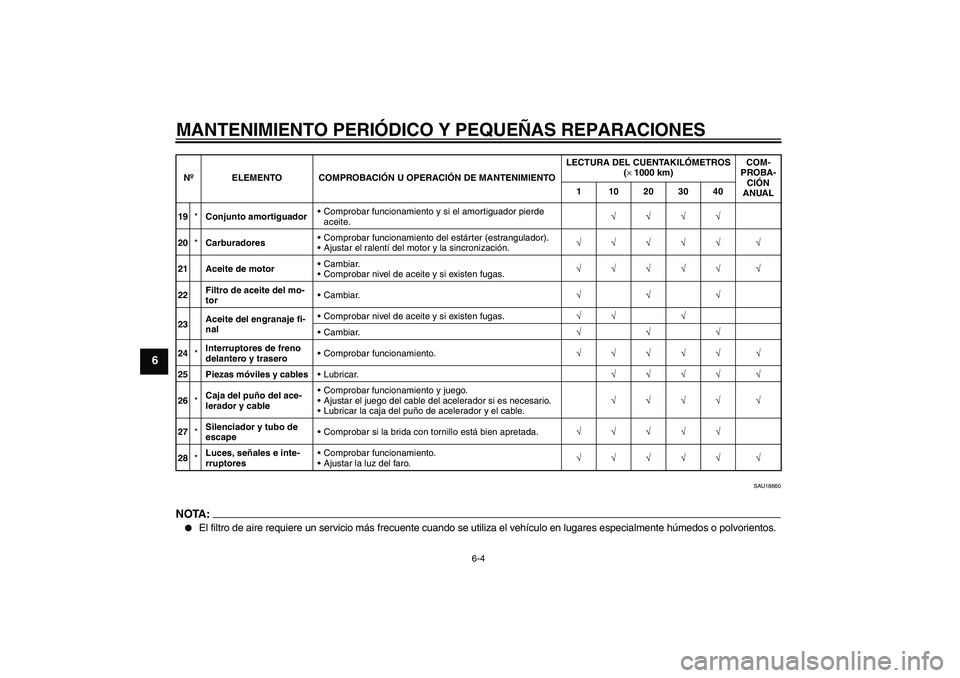

6-4
6
SAU18660
NOTA:

El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
19*Conjunto amortiguadorComprobar funcionamiento y si el amortiguador pierde
aceite.√√√√
20*CarburadoresComprobar funcionamiento del estárter (estrangulador).
Ajustar el ralentí del motor y la sincronización.√√√√√ √
21 Aceite de motorCambiar.
Comprobar nivel de aceite y si existen fugas.√√√√√ √
22Filtro de aceite del mo-
torCambiar.√√√
23Aceite del engranaje fi-
nalComprobar nivel de aceite y si existen fugas.√√ √
Cambiar.√√√
24*Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
25 Piezas móviles y cablesLubricar.√√√√ √
26*Caja del puño del ace-
lerador y cableComprobar funcionamiento y juego.
Ajustar el juego del cable del acelerador si es necesario.
Lubricar la caja del puño de acelerador y el cable.√√√√ √
27*Silenciador y tubo de
escapeComprobar si la brida con tornillo está bien apretada.√√√√√
28*Luces, señales e inte-
rruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040U5SCS1S0.book Page 4 Tuesday, September 9, 2003 9:14 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6

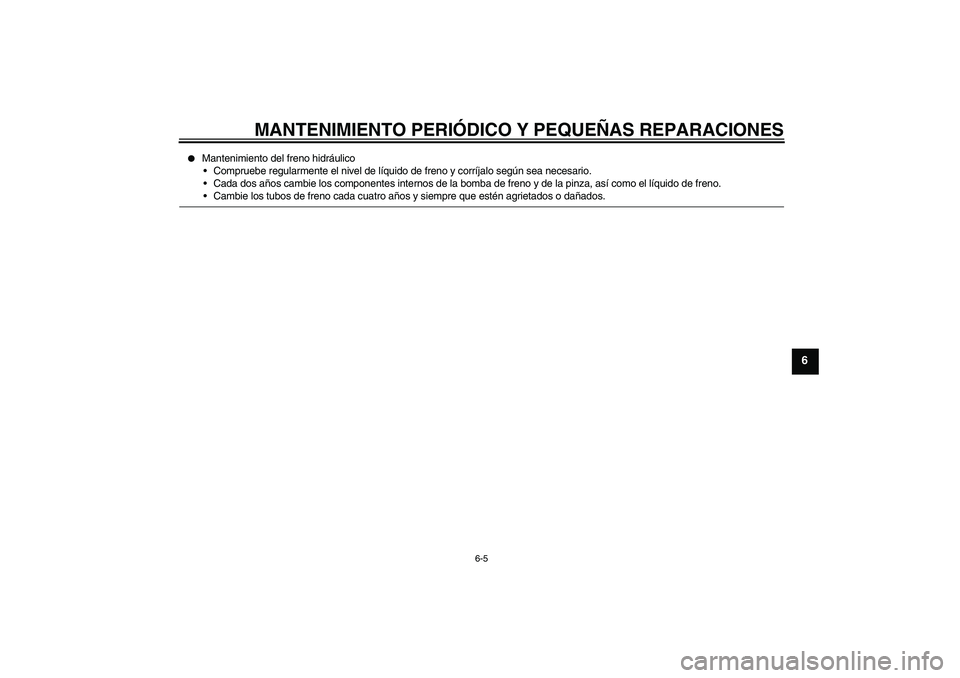

Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U5SCS1S0.book Page 5 Tuesday, September 9, 2003 9:14 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU18771

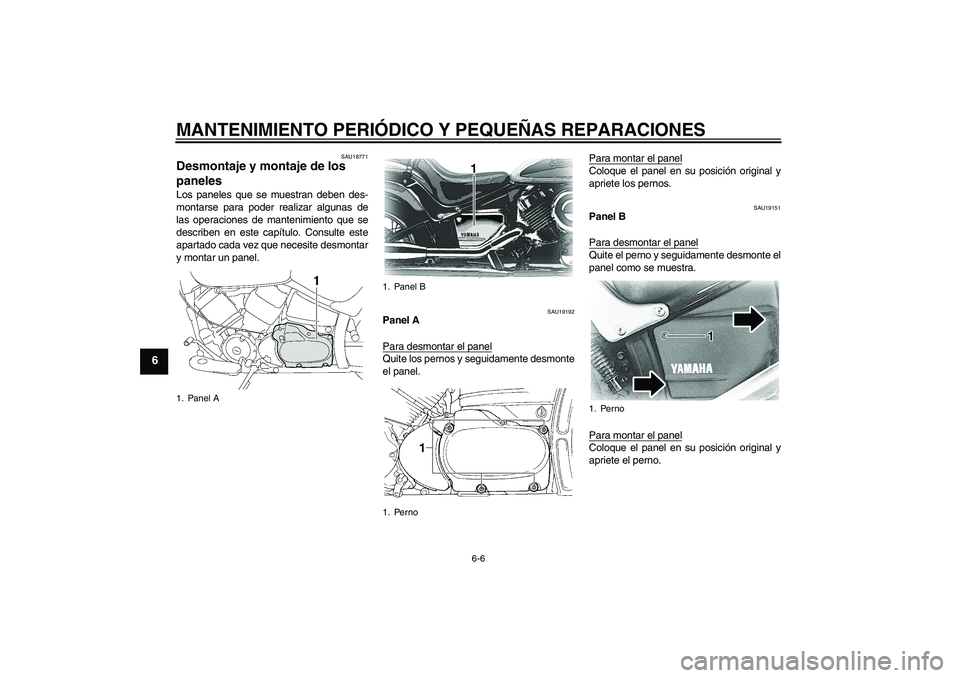

Desmontaje y montaje de los
paneles Los paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU19192
Panel A
Para desmontar el panelQuite los pernos y seguidamente desmonte
el panel.Para montar el panel
Coloque el panel en su posición original y
apriete los pernos.
SAU19151
Panel B
Para desmontar el panelQuite el perno y seguidamente desmonte el
panel como se muestra.
Para montar el panelColoque el panel en su posición original y
apriete el perno.
1. Panel A
1. Panel B
1. Perno
1. Perno
U5SCS1S0.book Page 6 Tuesday, September 9, 2003 9:14 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
SAU19543

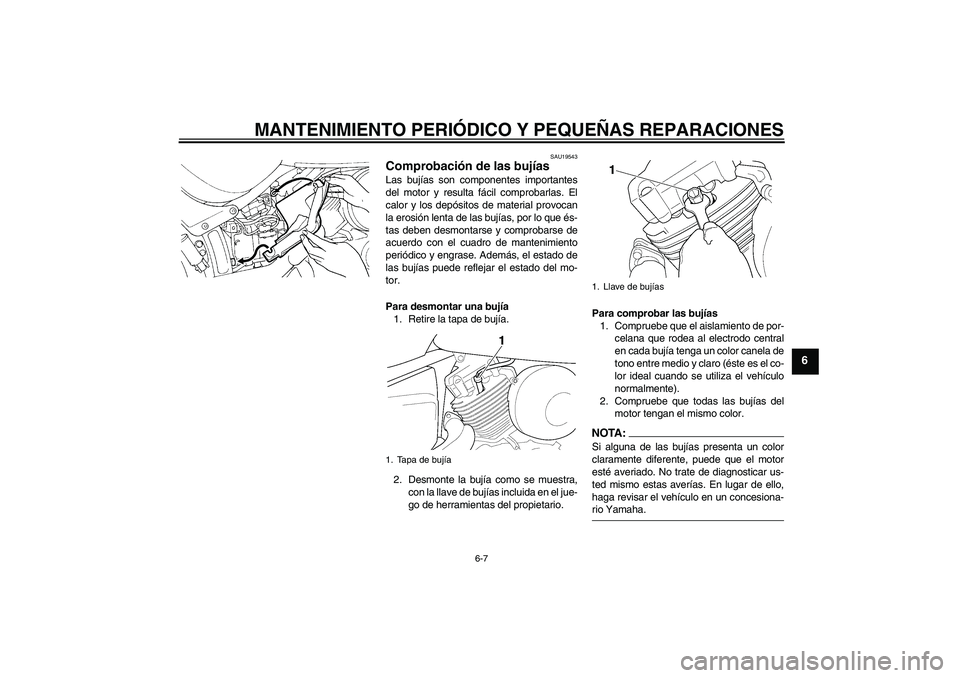

Comprobación de las bujías Las bujías son componentes importantes
del motor y resulta fácil comprobarlas. El
calor y los depósitos de material provocan
la erosión lenta de las bujías, por lo que és-
tas deben desmontarse y comprobarse de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Para desmontar una bujía
1. Retire la tapa de bujía.
2. Desmonte la bujía como se muestra,
con la llave de bujías incluida en el jue-
go de herramientas del propietario.Para comprobar las bujías
1. Compruebe que el aislamiento de por-
celana que rodea al electrodo central
en cada bujía tenga un color canela de
tono entre medio y claro (éste es el co-
lor ideal cuando se utiliza el vehículo
normalmente).
2. Compruebe que todas las bujías del
motor tengan el mismo color.
NOTA:Si alguna de las bujías presenta un color
claramente diferente, puede que el motor
esté averiado. No trate de diagnosticar us-
ted mismo estas averías. En lugar de ello,
haga revisar el vehículo en un concesiona-rio Yamaha.
1. Tapa de bujía
1. Llave de bujías
U5SCS1S0.book Page 7 Tuesday, September 9, 2003 9:14 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6

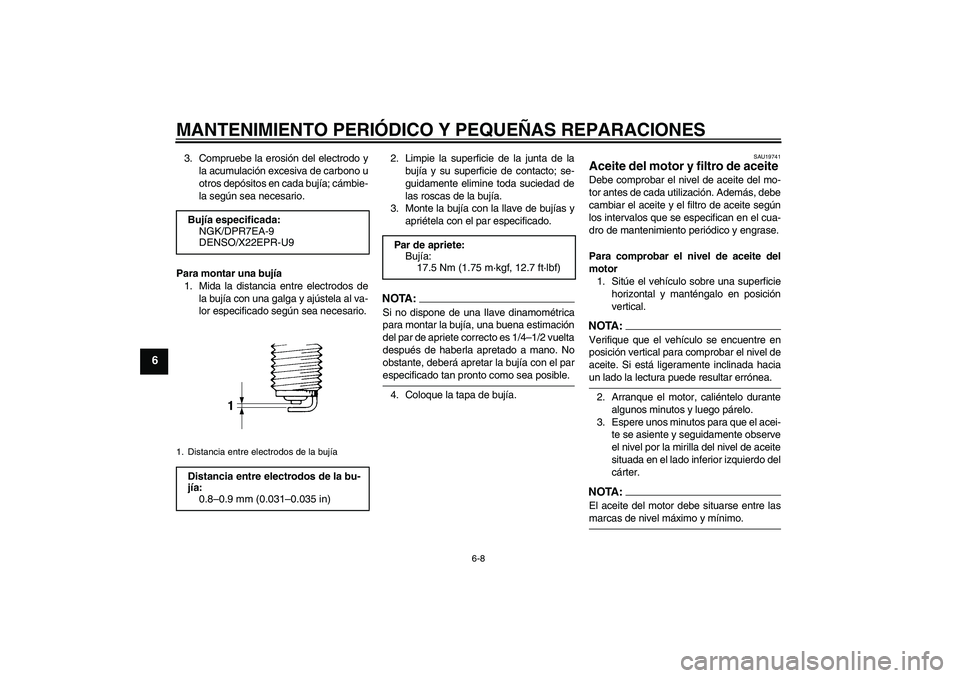

3. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en cada bujía; cámbie-
la según sea necesario.
Para montar una bujía
1. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al va-
lor especificado según sea necesario.2. Limpie la superficie de la junta de la
bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA:Si no dispone de una Ilave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el parespecificado tan pronto como sea posible.
4. Coloque la tapa de bujía.
SAU19741
Aceite del motor y filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el filtro de aceite según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.NOTA:Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada haciaun lado la lectura puede resultar errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla del nivel de aceite
situada en el lado inferior izquierdo del
cárter.NOTA:El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo. Bujía especificada:
NGK/DPR7EA-9
DENSO/X22EPR-U9
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5SCS1S0.book Page 8 Tuesday, September 9, 2003 9:14 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6

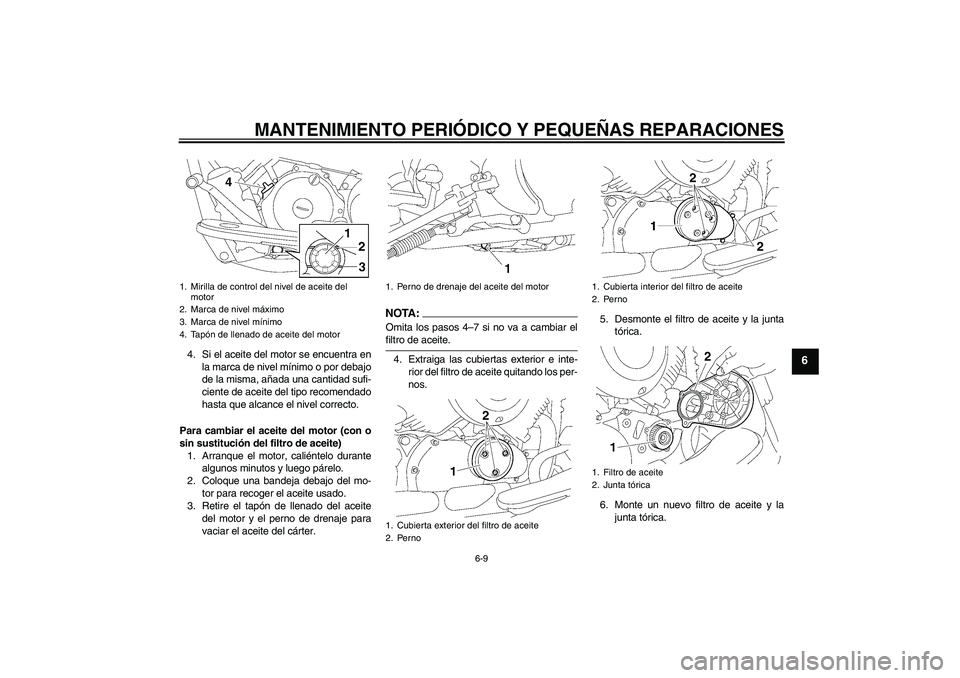

4. Si el aceite del motor se encuentra en
la marca de nivel mínimo o por debajo
de la misma, añada una cantidad sufi-
ciente de aceite del tipo recomendado
hasta que alcance el nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del filtro de aceite)
1. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
NOTA :
Omita los pasos 4–7 si no va a cambiar elfiltro de aceite.
4. Extraiga las cubiertas exterior e inte-
rior del filtro de aceite quitando los per-
nos.5. Desmonte el filtro de aceite y la junta
tórica.
6. Monte un nuevo filtro de aceite y la
junta tórica.
1. Mirilla de control del nivel de aceite del
motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
4. Tapón de llenado de aceite del motor
1. Perno de drenaje del aceite del motor
1. Cubierta exterior del filtro de aceite
2. Perno
1. Cubierta interior del filtro de aceite
2. Perno
1. Filtro de aceite
2. Junta tórica
U5SCS1S0.book Page 9 Tuesday, September 9, 2003 9:14 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

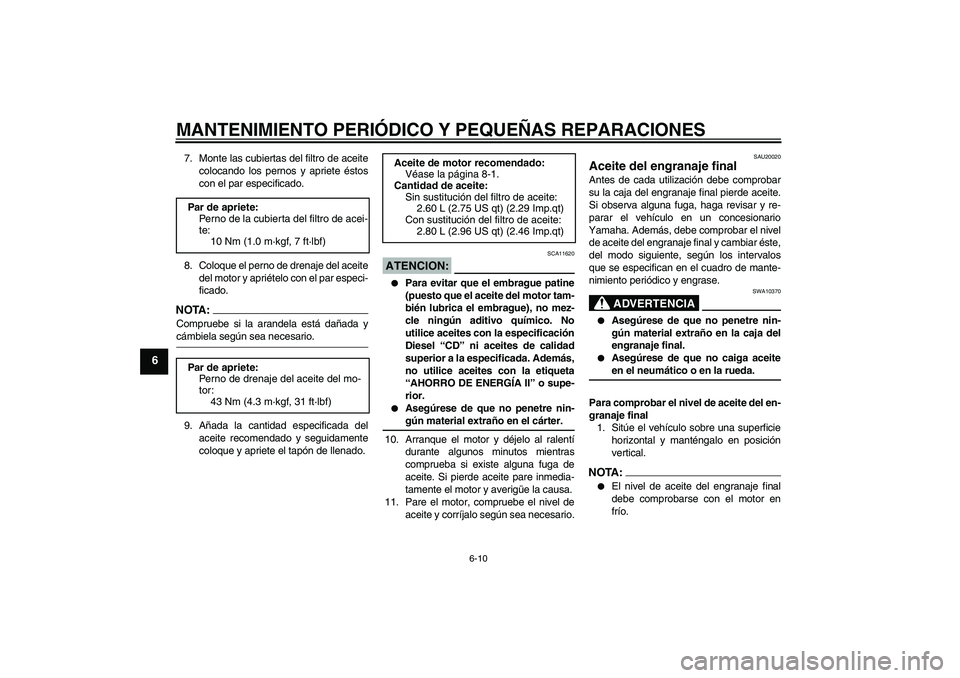

6-10
6
7. Monte las cubiertas del filtro de aceite
colocando los pernos y apriete éstos
con el par especificado.
8. Coloque el perno de drenaje del aceite
del motor y apriételo con el par especi-
ficado.NOTA :
Compruebe si la arandela está dañada ycámbiela según sea necesario.
9. Añada la cantidad especificada del
aceite recomendado y seguidamente
coloque y apriete el tapón de llenado.
ATENCION:
SCA11620


Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
Diesel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“AHORRO DE ENERGÍA II” o supe-
rior.


Asegúrese de que no penetre nin-gún material extraño en el cárter.
10. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite pare inmedia-
tamente el motor y averigüe la causa.
11. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU20020
Aceite del engranaje final Antes de cada utilización debe comprobar
su la caja del engranaje final pierde aceite.
Si observa alguna fuga, haga revisar y re-
parar el vehículo en un concesionario
Yamaha. Además, debe comprobar el nivel
de aceite del engranaje final y cambiar éste,
del modo siguiente, según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase.
ADVERTENCIA
SWA10370


Asegúrese de que no penetre nin-
gún material extraño en la caja del
engranaje final.


Asegúrese de que no caiga aceiteen el neumático o en la rueda.
Para comprobar el nivel de aceite del en-
granaje final
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
NOTA:

El nivel de aceite del engranaje final
debe comprobarse con el motor en
frío. Par de apriete:
Perno de la cubierta del filtro de acei-
te:
10 Nm (1.0 m·kgf, 7 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
2.60 L (2.75 US qt) (2.29 Imp.qt)
Con sustitución del filtro de aceite:
2.80 L (2.96 US qt) (2.46 Imp.qt)
U5SCS1S0.book Page 10 Tuesday, September 9, 2003 9:14 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6

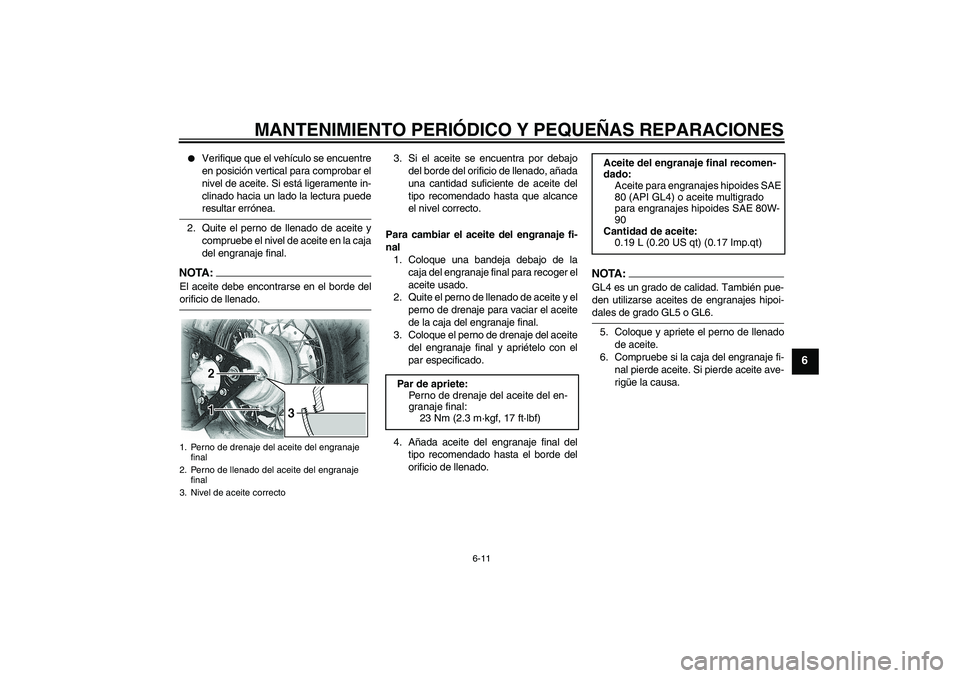

Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de aceite. Si está ligeramente in-
clinado hacia un lado la lectura puederesultar errónea.
2. Quite el perno de llenado de aceite y
compruebe el nivel de aceite en la caja
del engranaje final.
NOTA:El aceite debe encontrarse en el borde delorificio de llenado.3. Si el aceite se encuentra por debajo
del borde del orificio de llenado, añada
una cantidad suficiente de aceite del
tipo recomendado hasta que alcance
el nivel correcto.
Para cambiar el aceite del engranaje fi-
nal
1. Coloque una bandeja debajo de la
caja del engranaje final para recoger el
aceite usado.
2. Quite el perno de llenado de aceite y el
perno de drenaje para vaciar el aceite
de la caja del engranaje final.
3. Coloque el perno de drenaje del aceite
del engranaje final y apriételo con el
par especificado.
4. Añada aceite del engranaje final del
tipo recomendado hasta el borde del
orificio de llenado.
NOTA:GL4 es un grado de calidad. También pue-
den utilizarse aceites de engranajes hipoi-dales de grado GL5 o GL6.
5. Coloque y apriete el perno de llenado
de aceite.
6. Compruebe si la caja del engranaje fi-
nal pierde aceite. Si pierde aceite ave-
rigüe la causa.
1. Perno de drenaje del aceite del engranaje
final
2. Perno de llenado del aceite del engranaje
final
3. Nivel de aceite correcto
Par de apriete:
Perno de drenaje del aceite del en-
granaje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aceite del engranaje final recomen-
dado:
Aceite para engranajes hipoides SAE
80 (API GL4) o aceite multigrado
para engranajes hipoides SAE 80W-
90
Cantidad de aceite:
0.19 L (0.20 US qt) (0.17 Imp.qt)
U5SCS1S0.book Page 11 Tuesday, September 9, 2003 9:14 AM

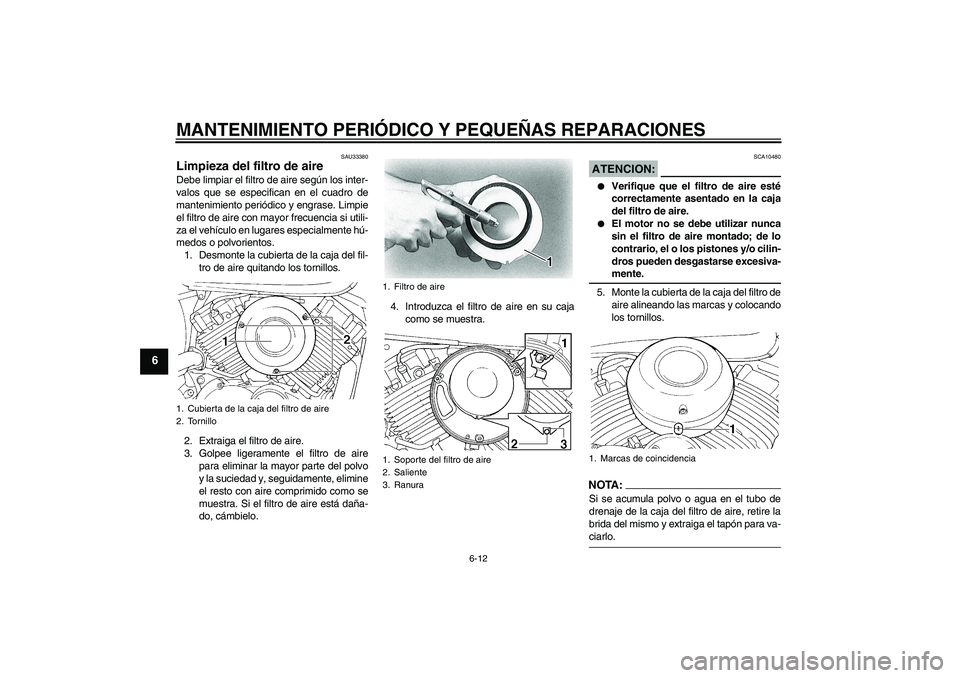

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
SAU33380
Limpieza del filtro de aire Debe limpiar el filtro de aire según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Limpie
el filtro de aire con mayor frecuencia si utili-
za el vehículo en lugares especialmente hú-
medos o polvorientos.
1. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
2. Extraiga el filtro de aire.
3. Golpee ligeramente el filtro de aire
para eliminar la mayor parte del polvo
y la suciedad y, seguidamente, elimine
el resto con aire comprimido como se
muestra. Si el filtro de aire está daña-
do, cámbielo.4. Introduzca el filtro de aire en su caja
como se muestra.
ATENCION:
SCA10480


Verifique que el filtro de aire esté
correctamente asentado en la caja
del filtro de aire.


El motor no se debe utilizar nunca
sin el filtro de aire montado; de lo
contrario, el o los pistones y/o cilin-
dros pueden desgastarse excesiva-mente.
5. Monte la cubierta de la caja del filtro de
aire alineando las marcas y colocando
los tornillos.
NOTA:Si se acumula polvo o agua en el tubo de
drenaje de la caja del filtro de aire, retire la
brida del mismo y extraiga el tapón para va-ciarlo.
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
1. Soporte del filtro de aire
2. Saliente
3. Ranura
1. Marcas de coincidencia
U5SCS1S0.book Page 12 Tuesday, September 9, 2003 9:14 AM
