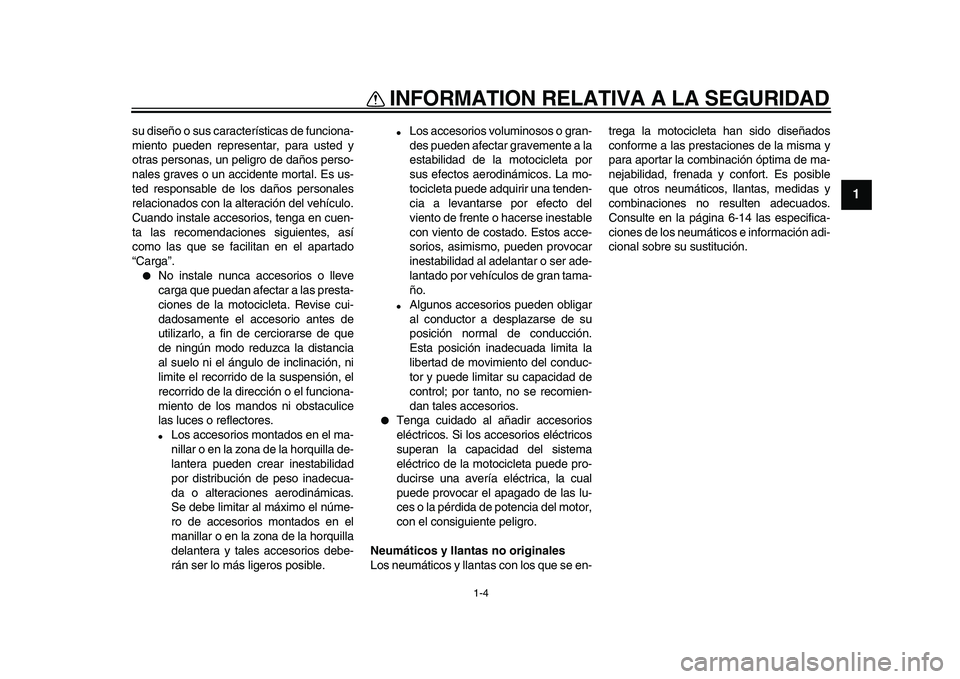

INFORMATION RELATIVA A LA SEGURIDAD
1-4
1
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.

No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.

Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.

Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.

Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.

Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-14 las especifica-
ciones de los neumáticos e información adi-
cional sobre su sustitución.
✼✥✩✷✺✣✺✣ ✧



2-1
1
2
3
4
5
6
7
8
9

DESCRIPCIÓN
SAU10410

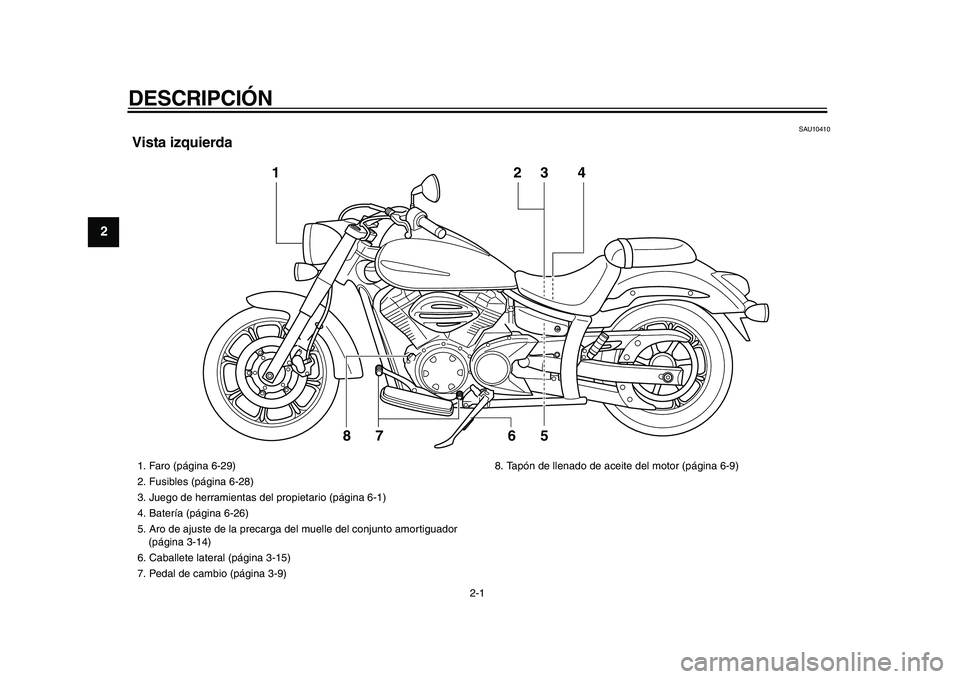

Vista izquierda
1
2
3
5 7 8
4
6

1. Faro (página 6-29)
2. Fusibles (página 6-28)
3. Juego de herramientas del propietario (página 6-1)
4. Batería (página 6-26)
5. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-14)
6. Caballete lateral (página 3-15)
7. Pedal de cambio (página 3-9)8. Tapón de llenado de aceite del motor (página 6-9)
✼✥✩✷✺✣✺✣ ✤



DESCRIPCIÓN
2-2
2
3
4
5
6
7
8
9

SAU10420

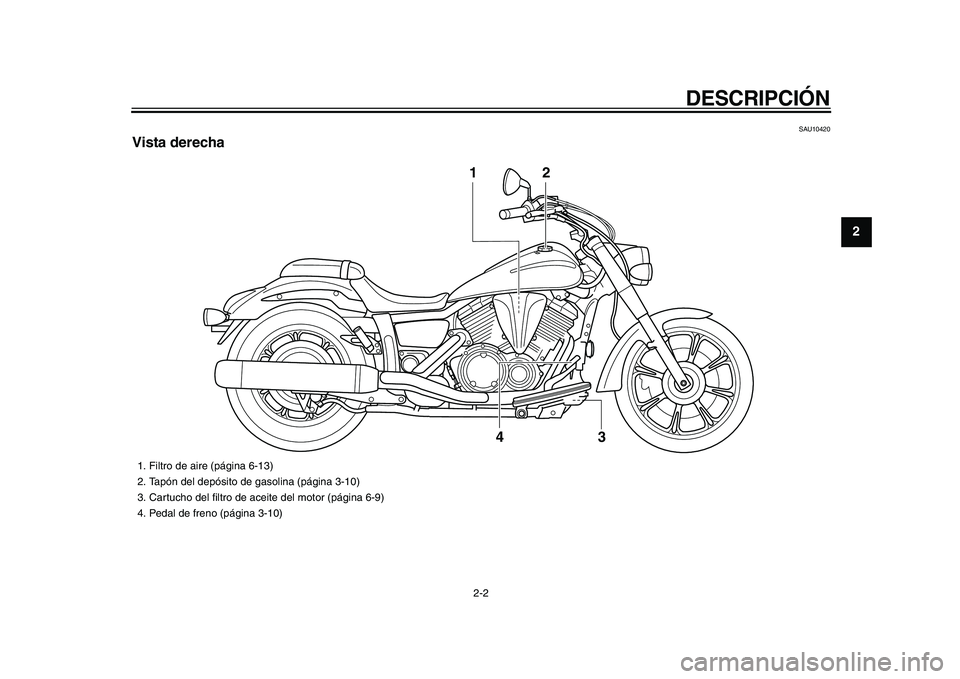

Vista derecha
3 42
1

1. Filtro de aire (página 6-13)
2. Tapón del depósito de gasolina (página 3-10)
3. Cartucho del filtro de aceite del motor (página 6-9)
4. Pedal de freno (página 3-10)
✼✥✩✷✺✣✺✣ ✥



DESCRIPCIÓN
2-3
1
2
3
4
5
6
7
8
9

SAU10430

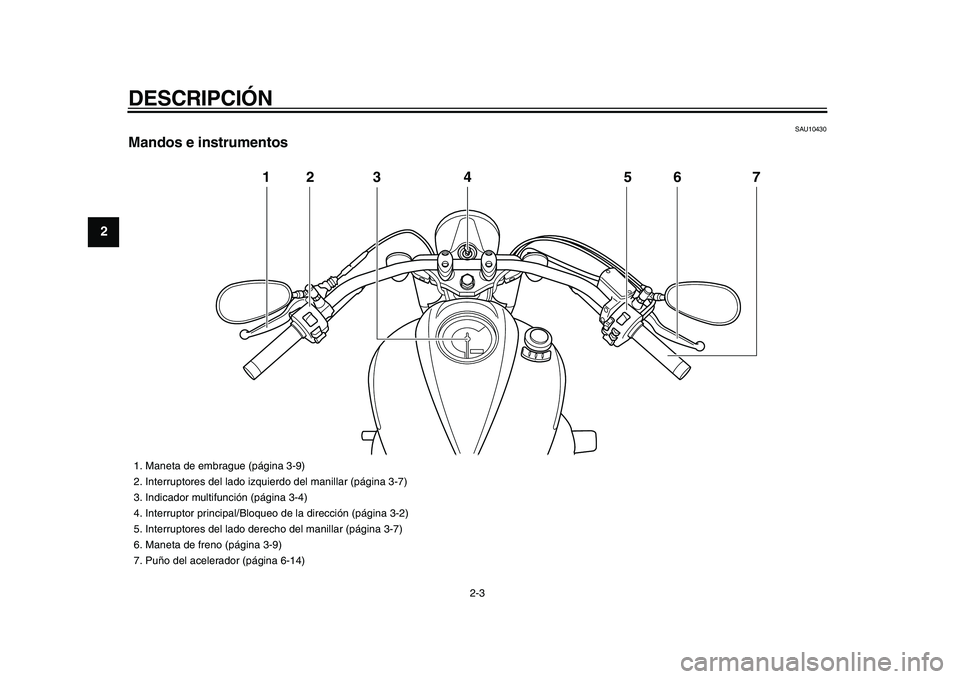

Mandos e instrumentos
12 3 4 5 7
6

1. Maneta de embrague (página 3-9)
2. Interruptores del lado izquierdo del manillar (página 3-7)
3. Indicador multifunción (página 3-4)
4. Interruptor principal/Bloqueo de la dirección (página 3-2)
5. Interruptores del lado derecho del manillar (página 3-7)
6. Maneta de freno (página 3-9)
7. Puño del acelerador (página 6-14)
✼✥✩✷✺✣✺✣ ✦



3-1
2
34
5
6
7
8
9

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU10975

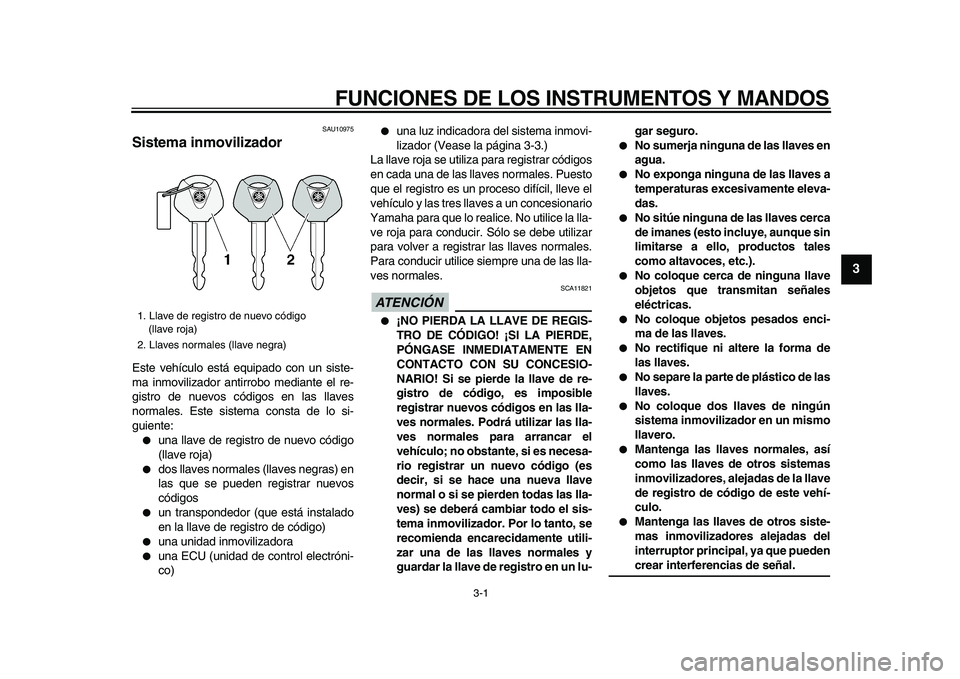

Sistema inmovilizador
Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:

una llave de registro de nuevo código
(llave roja)

dos llaves normales (llaves negras) en
las que se pueden registrar nuevos
códigos

un transpondedor (que está instalado
en la llave de registro de código)

una unidad inmovilizadora

una ECU (unidad de control electróni-
co)

una luz indicadora del sistema inmovi-
lizador (Vease la página 3-3.)
La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN

SCA11821

¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu-gar seguro.

No sumerja ninguna de las llaves en
agua.

No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.

No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).

No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.

No coloque objetos pesados enci-
ma de las llaves.

No rectifique ni altere la forma de
las llaves.

No separe la parte de plástico de las
llaves.

No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.

Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.

Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que pueden
crear interferencias de señal.
1. Llave de registro de nuevo código
(llave roja)
2. Llaves normales (llave negra)
✼✥✩✷✺✣✺✣ ✤



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
1
2
3
4
5
6
7
8
9

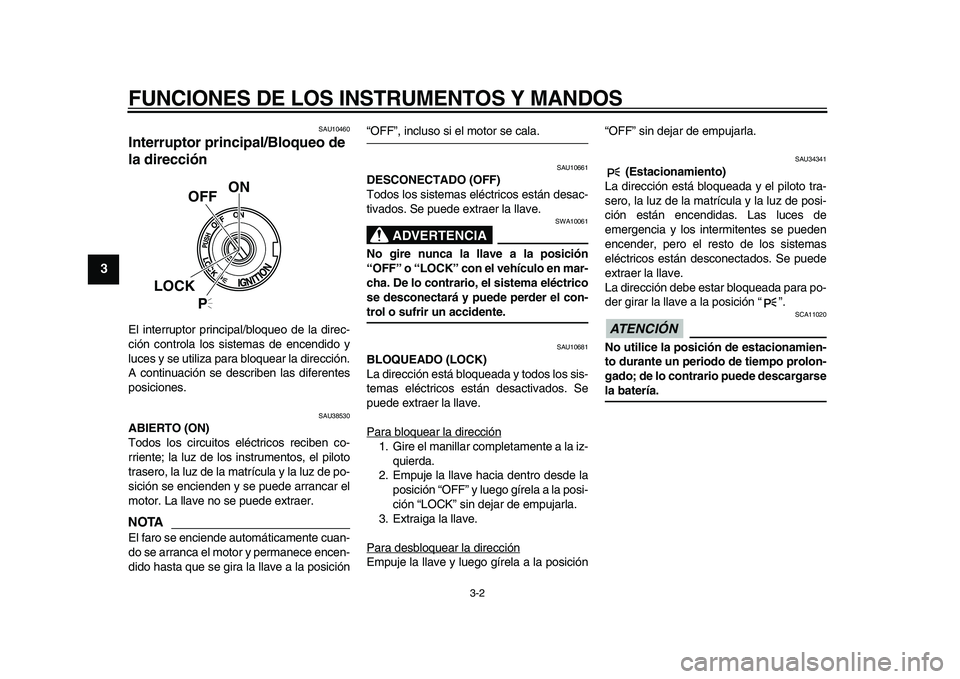

SAU10460
Interruptor principal/Bloqueo de
la dirección
El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU38530
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y la luz de po-
sición se encienden y se puede arrancar el
motor. La llave no se puede extraer.
NOTA

El faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF”, incluso si el motor se cala.
SAU10661
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA

SWA10061
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU10681
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición“OFF” sin dejar de empujarla.

SAU34341
(Estacionamiento)
La dirección está bloqueada y el piloto tra-
sero, la luz de la matrícula y la luz de posi-
ción están encendidas. Las luces de
emergencia y los intermitentes se pueden
encender, pero el resto de los sistemas
eléctricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “ ”.
ATENCIÓN

SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarse
la batería.
ON
OFF
LOCK
P
✼✥✩✷✺✣✺✣ ✥



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
2
34
5
6
7
8
9

SAU11003

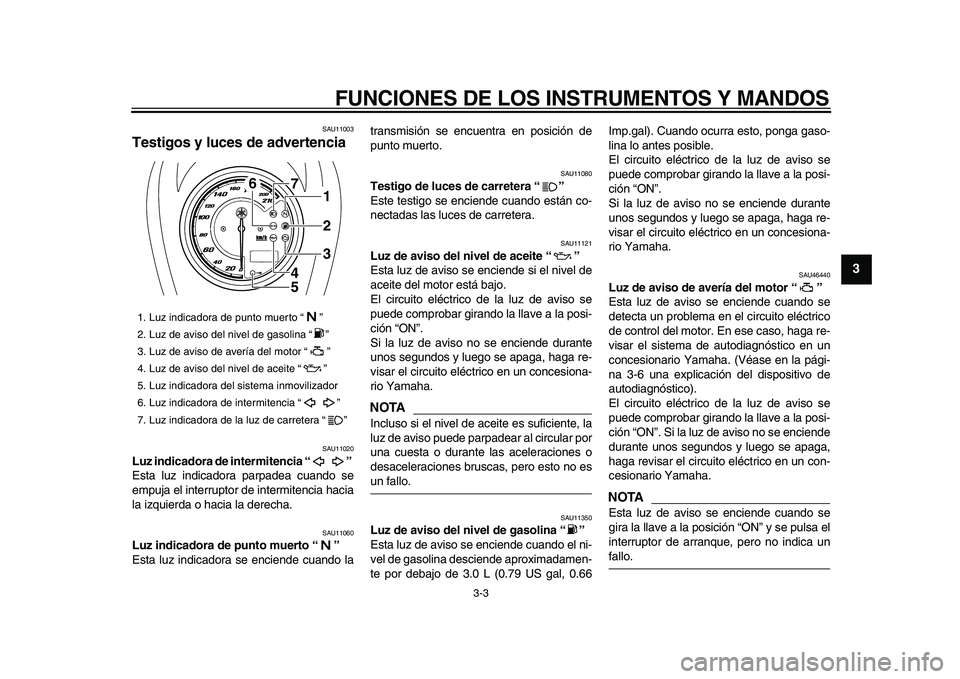

Testigos y luces de advertencia
SAU11020
Luz indicadora de intermitencia “”
Esta luz indicadora parpadea cuando se
empuja el interruptor de intermitencia hacia
la izquierda o hacia la derecha.
SAU11060
Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando latransmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11121
Luz de aviso del nivel de aceite “”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
NOTA

Incluso si el nivel de aceite es suficiente, la
luz de aviso puede parpadear al circular por
una cuesta o durante las aceleraciones o
desaceleraciones bruscas, pero esto no es
un fallo.
SAU11350
Luz de aviso del nivel de gasolina “”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximadamen-
te por debajo de 3.0 L (0.79 US gal, 0.66Imp.gal). Cuando ocurra esto, ponga gaso-
lina lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
SAU46440
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. (Véase en la pági-
na 3-6 una explicación del dispositivo de
autodiagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
NOTA

Esta luz de aviso se enciende cuando se
gira la llave a la posición “ON” y se pulsa el
interruptor de arranque, pero no indica un
fallo.
1. Luz indicadora de punto muerto “ ”
2. Luz de aviso del nivel de gasolina “ ”
3. Luz de aviso de avería del motor “ ”
4. Luz de aviso del nivel de aceite “ ”
5. Luz indicadora del sistema inmovilizador
6. Luz indicadora de intermitencia “ ”
7. Luz indicadora de la luz de carretera “ ”
1
2
3 7
4
5
6
✼✥✩✷✺✣✺✣ ✦



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
1
2
3
4
5
6
7
8
9

SAU38621
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-6
una explicación del dispositivo de autodia-
gnóstico).
SAU47200

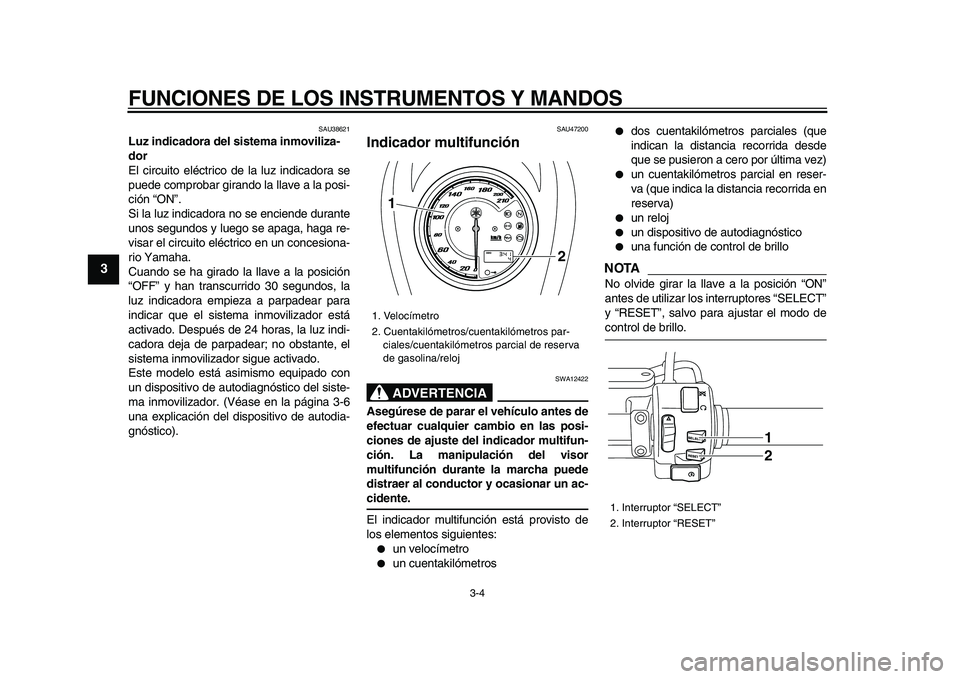

Indicador multifunción
ADVERTENCIA

SWA12422
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-
ción. La manipulación del visor
multifunción durante la marcha puede
distraer al conductor y ocasionar un ac-
cidente.
El indicador multifunción está provisto de
los elementos siguientes:

un velocímetro

un cuentakilómetros

dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)

un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida en
reserva)

un reloj

un dispositivo de autodiagnóstico

una función de control de brillo
NOTA

No olvide girar la llave a la posición “ON”
antes de utilizar los interruptores “SELECT”
y “RESET”, salvo para ajustar el modo de
control de brillo.
1. Velocímetro
2. Cuentakilómetros/cuentakilómetros par-
ciales/cuentakilómetros parcial de reserva
de gasolina/reloj
1
2

1. Interruptor “SELECT”
2. Interruptor “RESET”
1
2
✼✥✩✷✺✣✺✣ ✧



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
2
34
5
6
7
8
9

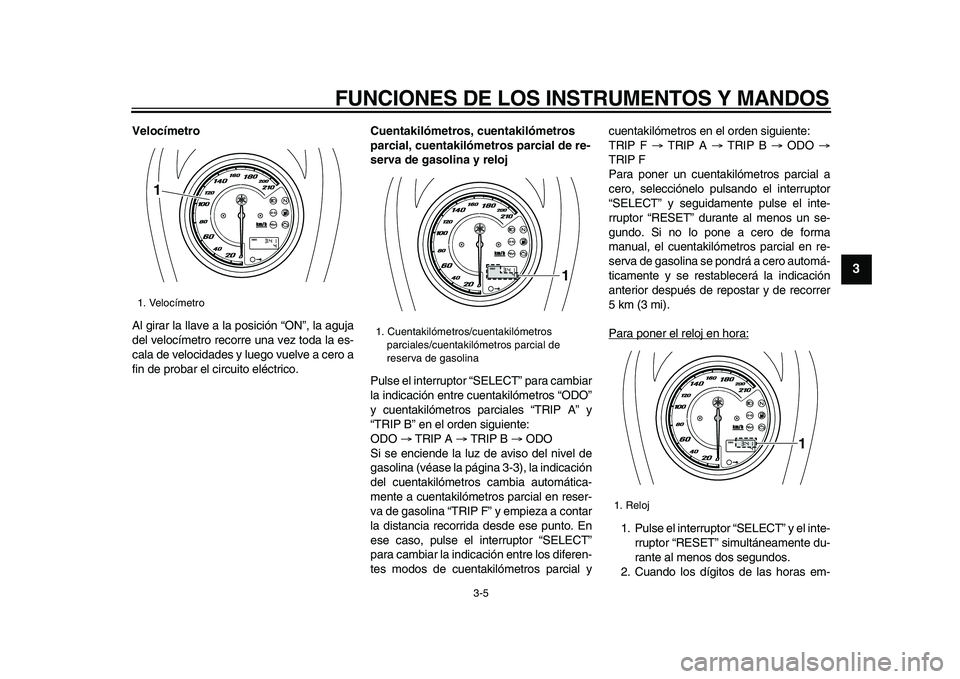

Velocímetro
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.
Cuentakilómetros, cuentakilómetros
parcial, cuentakilómetros parcial de re-
serva de gasolina y reloj
Pulse el interruptor “SELECT” para cambiar
la indicación entre cuentakilómetros “ODO”
y cuentakilómetros parciales “TRIP A” y
“TRIP B” en el orden siguiente:
ODO
→
TRIP A
→
TRIP B
→
ODO
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la indicación
del cuentakilómetros cambia automática-
mente a cuentakilómetros parcial en reser-
va de gasolina “TRIP F” y empieza a contar
la distancia recorrida desde ese punto. En
ese caso, pulse el interruptor “SELECT”
para cambiar la indicación entre los diferen-
tes modos de cuentakilómetros parcial ycuentakilómetros en el orden siguiente:
TRIP F
→
TRIP A
→
TRIP B
→
ODO
→
TRIP F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el interruptor
“SELECT” y seguidamente pulse el inte-
rruptor “RESET” durante al menos un se-
gundo. Si no lo pone a cero de forma
manual, el cuentakilómetros parcial en re-
serva de gasolina se pondrá a cero automá-
ticamente y se restablecerá la indicación
anterior después de repostar y de recorrer
5 km (3 mi).
Para poner el reloj en hora:
1. Pulse el interruptor “SELECT” y el inte-
rruptor “RESET” simultáneamente du-
rante al menos dos segundos.
2. Cuando los dígitos de las horas em-

1. Velocímetro
1

1. Cuentakilómetros/cuentakilómetros
parciales/cuentakilómetros parcial de
reserva de gasolina
1

1. Reloj
1
✼✥✩✷✺✣✺✣



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9

piecen a parpadear, pulse el interrup-
tor “RESET” para ajustar las horas.
3. Pulse el interruptor “SELECT” y los dí-
gitos de los minutos empezarán a par-
padear.
4. Pulse el interruptor “RESET” para
ajustar los minutos.
5. Pulse el interruptor “SELECT” y luego
suéltelo para iniciar el reloj.

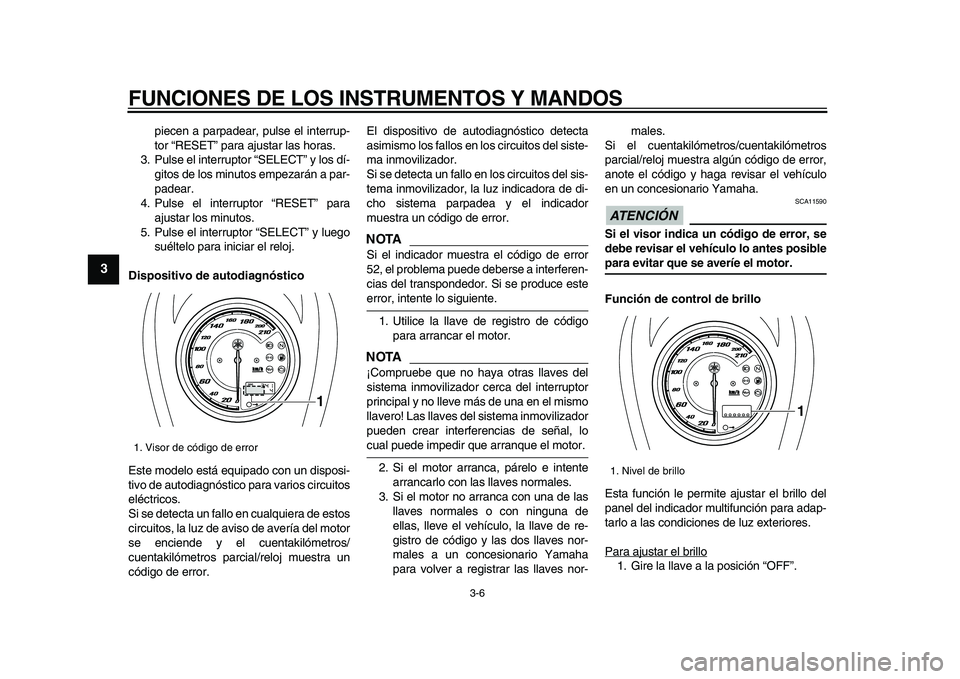

Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si se detecta un fallo en cualquiera de estos
circuitos, la luz de aviso de avería del motor
se enciende y el cuentakilómetros/
cuentakilómetros parcial/reloj muestra un
código de error.El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador.
Si se detecta un fallo en los circuitos del sis-
tema inmovilizador, la luz indicadora de di-
cho sistema parpadea y el indicador
muestra un código de error.
NOTA

Si el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce este
error, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.
NOTA

¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-males.
Si el cuentakilómetros/cuentakilómetros
parcial/reloj muestra algún código de error,
anote el código y haga revisar el vehículo
en un concesionario Yamaha.
ATENCIÓN

SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
Función de control de brillo
Esta función le permite ajustar el brillo del
panel del indicador multifunción para adap-
tarlo a las condiciones de luz exteriores.
Para ajustar el brillo
1. Gire la llave a la posición “OFF”.

1. Visor de código de error
1

1. Nivel de brillo
1
✼✥✩✷✺✣✺✣ ✩
