YAMAHA XVS950 2010 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2010, Model line: XVS950, Model: YAMAHA XVS950 2010Pages: 86, PDF Size: 2.56 MB
Page 21 of 86

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
4. Druk op de “RESET”-knop om de mi-
nuten in te stellen.
5. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het kilometerteller-/ritteller-/klokdisplay een
foutcode weer.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, gaat
het controlelampje startblokkering knippe-
ren en geeft het display een foutcode weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,
probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.Als het kilometerteller/ritteller/klok-display
foutcodes weergeeft, noteer deze dan en
vraag een Yamaha dealer om het voertuig
te controleren.
LET OP
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.Helderheidsregeling
Met deze functie regelt u de helderheid van
het paneel voor de multifunctionele meter,
afgestemd op het aanwezige daglicht.
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
1. Weergave foutcode
1
1. Helderheidsniveau
1
U26PD1D0.book Page 7 Thursday, July 16, 2009 9:25 AM
Page 22 of 86

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
2. Druk de “SELECT”-toets in en houd
deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf
seconden en laat dan de “SELECT”-
toets los.
4. Stel de helderheid van het paneel voor
de multifunctionele meter in door op de
“SELECT”-knop te drukken.
5. Druk op de toets “RESET”.
Het kilometerteller/ritteller/klok-dis-
play keert terug naar de vorige weer-
gavemodus.
DAU12348
Stuurschakelaars LinksRechts
DAU12350
Lichtsignaalschakelaar“”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar“/”
Zet deze schakelaar op“” voor grootlicht
en op“” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar“/”
Druk deze schakelaar naar“” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar“” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
1. Lichtsignaalschakelaar“”
2. Dimlichtschakelaar“/”
3. Richtingaanwijzerschakelaar“/”
4. Claxonschakelaar“”
3
41 2
1. Noodstopschakelaar“/”
2.“SELECT”-schakelaar
3.“RESET”-schakelaar
4. Startknop“”
5. Schakelaar alarmverlichting“”
1
52
3
4
U26PD1D0.book Page 8 Thursday, July 16, 2009 9:25 AM
Page 23 of 86

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar“”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar“/”
Zet deze schakelaar voor u de motor start
op“”. Zet deze schakelaar op“” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12711
Startknop“”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of“” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
DAU44602
“SELECT”-schakelaar
Deze schakelaar wordt gebruikt om selec-
ties te maken in de kilometertellerweergave
en rittellerweergaven en om de klok en de
helderheidsregeling van de multifunctionele
meter in te stellen.
Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
DAU42534
“RESET”-schakelaar
Deze schakelaar wordt gebruikt om selec-
ties te maken in de rittellerweergaven en om
de klok en de helderheidsregeling van de
multifunctionele meter in te stellen.
Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
U26PD1D0.book Page 9 Thursday, July 16, 2009 9:25 AM
Page 24 of 86

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3

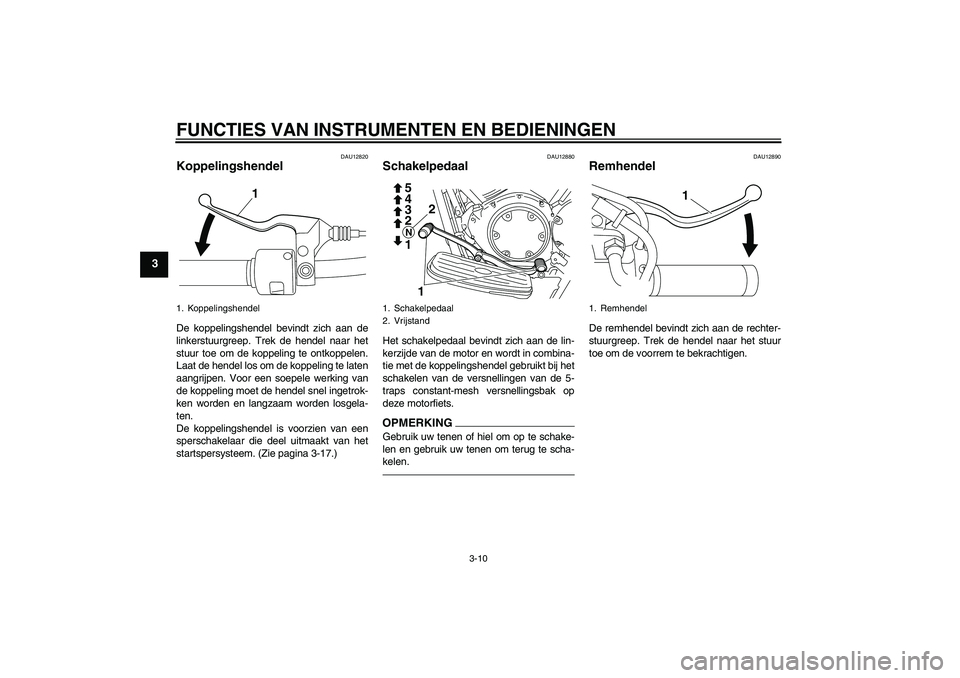

DAU12820
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-17.)
DAU12880
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 5-
traps constant-mesh versnellingsbak op
deze motorfiets.OPMERKINGGebruik uw tenen of hiel om op te schake-
len en gebruik uw tenen om terug te scha-
kelen.
DAU12890
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
1. Koppelingshendel
1
1. Schakelpedaal
2. Vrijstand
1
2 3 4 5N12
1. Remhendel
1
U26PD1D0.book Page 10 Thursday, July 16, 2009 9:25 AM
Page 25 of 86

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3

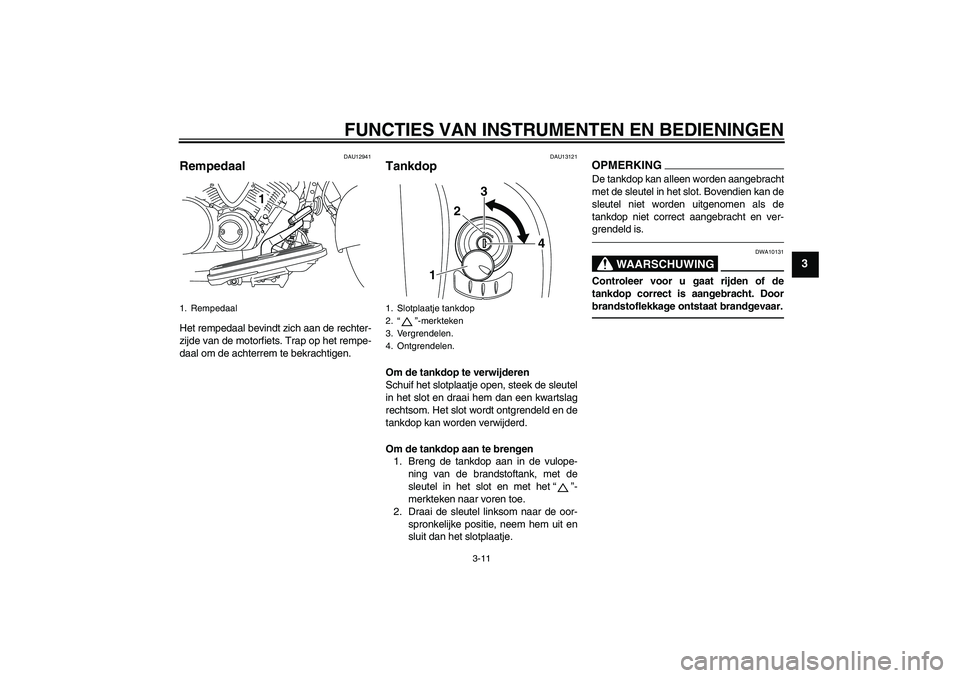

DAU12941
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU13121
Tankdop Om de tankdop te verwijderen
Schuif het slotplaatje open, steek de sleutel
in het slot en draai hem dan een kwartslag
rechtsom. Het slot wordt ontgrendeld en de
tankdop kan worden verwijderd.
Om de tankdop aan te brengen
1. Breng de tankdop aan in de vulope-
ning van de brandstoftank, met de
sleutel in het slot en met het“”-
merkteken naar voren toe.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden aangebracht
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct aangebracht en ver-
grendeld is.
WAARSCHUWING
DWA10131
Controleer voor u gaat rijden of de
tankdop correct is aangebracht. Door
brandstoflekkage ontstaat brandgevaar.
1. Rempedaal
1
1. Slotplaatje tankdop
2.“”-merkteken
3. Vergrendelen.
4. Ontgrendelen.
123
4
U26PD1D0.book Page 11 Thursday, July 16, 2009 9:25 AM
Page 26 of 86

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU13221
Brandstof Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huidterechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU33501
LET OP
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren en
ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1 2
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
17.0 L (4.49 US gal, 3.74 Imp.gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brand-
stofniveau gaat branden):
3.4 L (0.90 US gal, 0.75 Imp.gal)
U26PD1D0.book Page 12 Thursday, July 16, 2009 9:25 AM
Page 27 of 86

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3

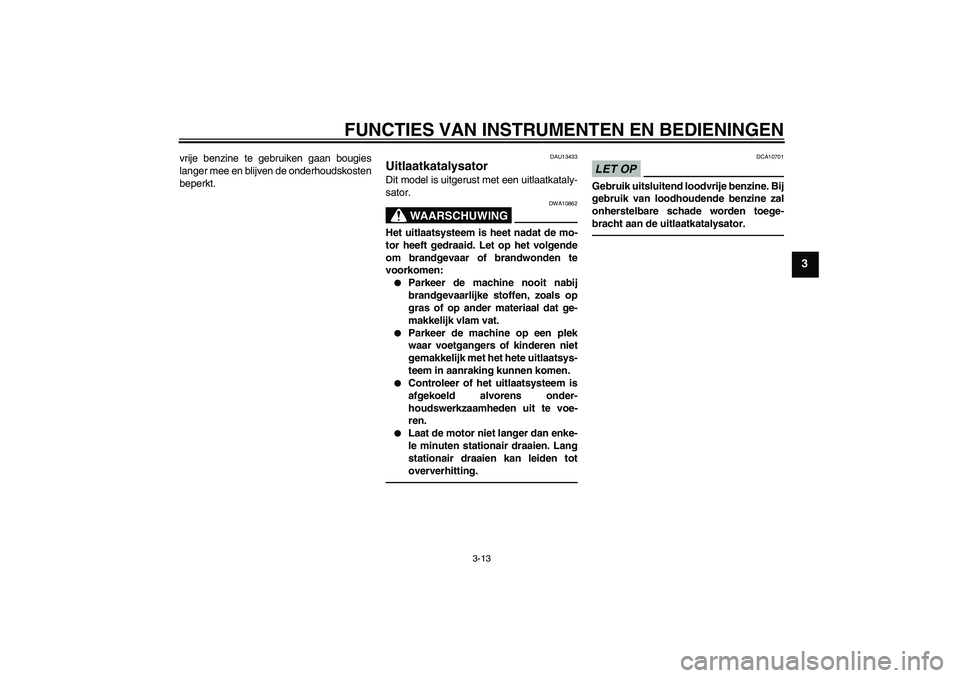

vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
DAU13433
Uitlaatkatalysator Dit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.
Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.
Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.
Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
LET OP
DCA10701
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
U26PD1D0.book Page 13 Thursday, July 16, 2009 9:25 AM
Page 28 of 86

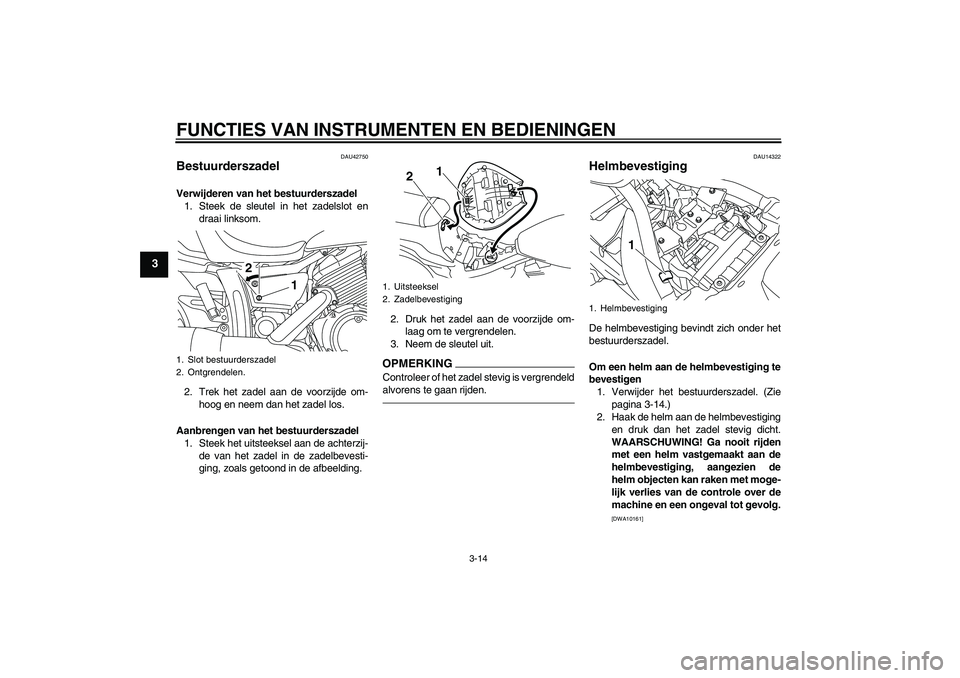

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU42750
Bestuurderszadel Verwijderen van het bestuurderszadel
1. Steek de sleutel in het zadelslot en
draai linksom.
2. Trek het zadel aan de voorzijde om-
hoog en neem dan het zadel los.
Aanbrengen van het bestuurderszadel
1. Steek het uitsteeksel aan de achterzij-
de van het zadel in de zadelbevesti-
ging, zoals getoond in de afbeelding.2. Druk het zadel aan de voorzijde om-
laag om te vergrendelen.
3. Neem de sleutel uit.
OPMERKINGControleer of het zadel stevig is vergrendeld
alvorens te gaan rijden.
DAU14322
Helmbevestiging De helmbevestiging bevindt zich onder het
bestuurderszadel.
Om een helm aan de helmbevestiging te
bevestigen
1. Verwijder het bestuurderszadel. (Zie
pagina 3-14.)
2. Haak de helm aan de helmbevestiging
en druk dan het zadel stevig dicht.
WAARSCHUWING! Ga nooit rijden
met een helm vastgemaakt aan de
helmbevestiging, aangezien de
helm objecten kan raken met moge-
lijk verlies van de controle over de
machine en een ongeval tot gevolg.
[DWA10161]
1. Slot bestuurderszadel
2. Ontgrendelen.
2
1
1. Uitsteeksel
2. Zadelbevestiging
1
2
1. Helmbevestiging
1
U26PD1D0.book Page 14 Thursday, July 16, 2009 9:25 AM
Page 29 of 86

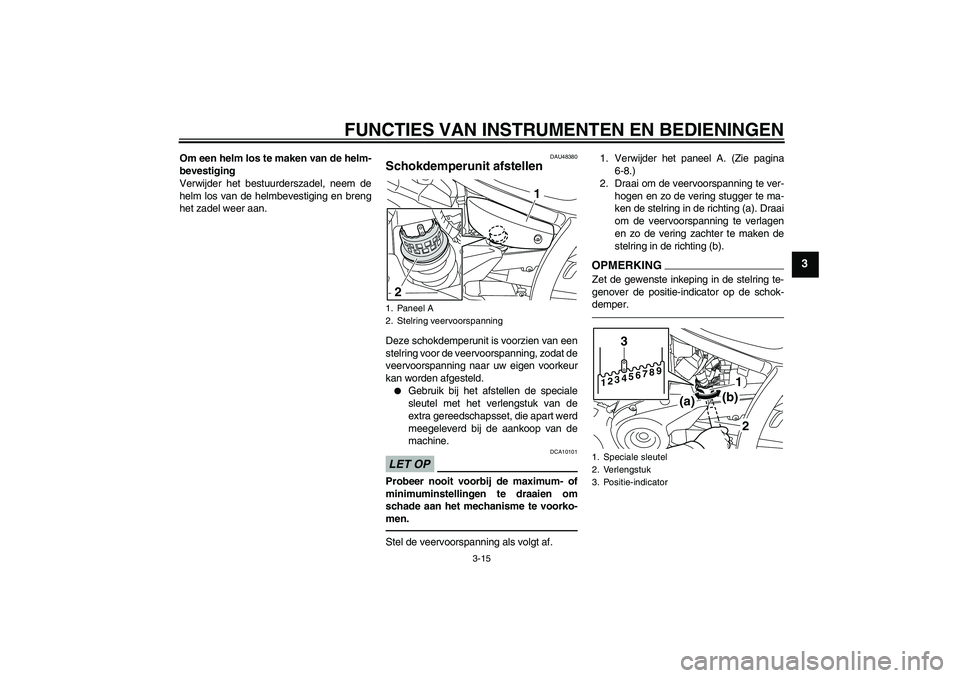

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
Om een helm los te maken van de helm-
bevestiging
Verwijder het bestuurderszadel, neem de
helm los van de helmbevestiging en breng
het zadel weer aan.
DAU48380
Schokdemperunit afstellen Deze schokdemperunit is voorzien van een
stelring voor de veervoorspanning, zodat de
veervoorspanning naar uw eigen voorkeur
kan worden afgesteld.
Gebruik bij het afstellen de speciale
sleutel met het verlengstuk van de
extra gereedschapsset, die apart werd
meegeleverd bij de aankoop van de
machine.
LET OP
DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.Stel de veervoorspanning als volgt af.1. Verwijder het paneel A. (Zie pagina
6-8.)
2. Draai om de veervoorspanning te ver-
hogen en zo de vering stugger te ma-
ken de stelring in de richting (a). Draai
om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring in de richting (b).
OPMERKIN
G
Zet de gewenste inkeping in de stelring te-
genover de positie-indicator op de schok-
demper.
1. Paneel A
2. Stelring veervoorspanning
1
2
1. Speciale sleutel
2. Verlengstuk
3. Positie-indicator123456789
1
(a)(b)2
3
U26PD1D0.book Page 15 Thursday, July 16, 2009 9:25 AM
Page 30 of 86

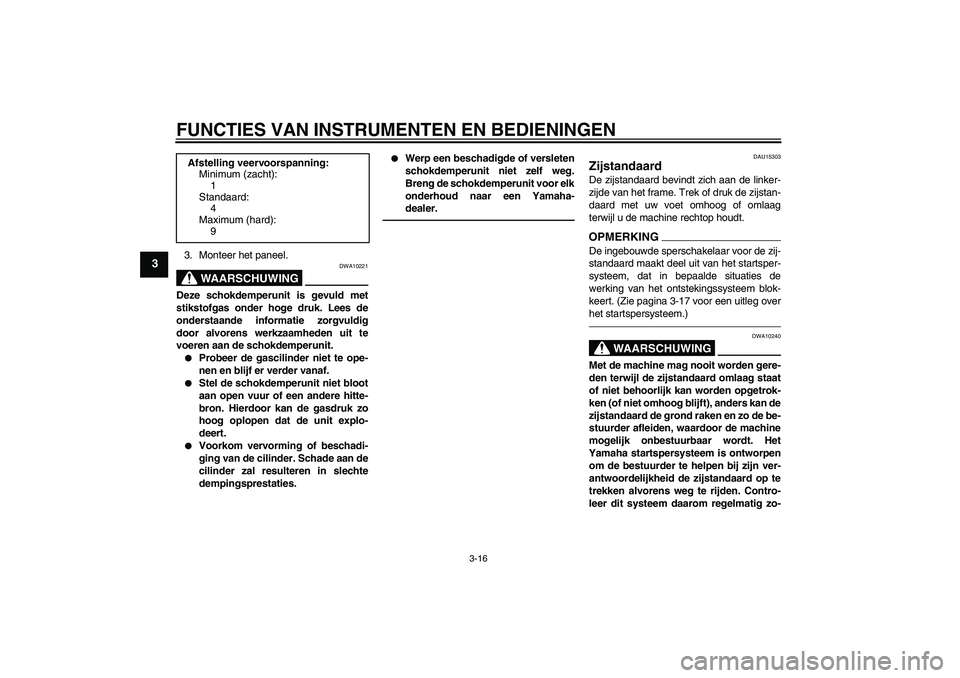

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
3. Monteer het paneel.
WAARSCHUWING
DWA10221
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de
onderstaande informatie zorgvuldig
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte-
bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.
Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan de
cilinder zal resulteren in slechte
dempingsprestaties.
Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar een Yamaha-
dealer.
DAU15303
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie pagina 3-17 voor een uitleg over
het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo- Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
4
Maximum (hard):
9
U26PD1D0.book Page 16 Thursday, July 16, 2009 9:25 AM
