YAMAHA XVS950 2010 Instructieboekje (in Dutch)

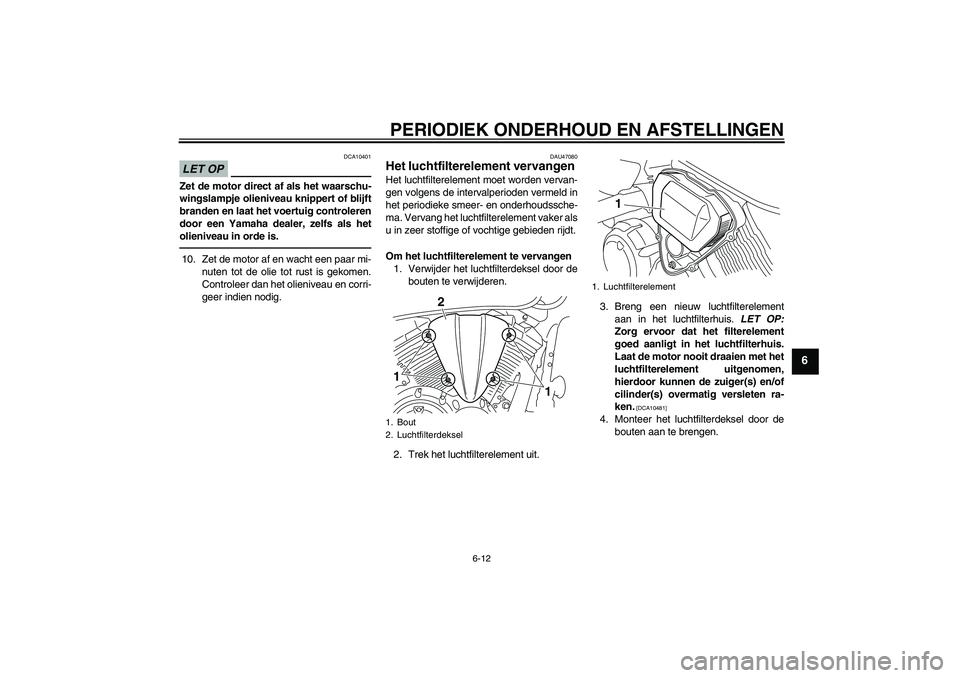

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
LET OP
DCA10401
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat het voertuig controleren
door een Yamaha dealer, zelfs als het
olieniveau in orde is.10. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
DAU47080
Het luchtfilterelement vervangen Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
Om het luchtfilterelement te vervangen
1. Verwijder het luchtfilterdeksel door de
bouten te verwijderen.
2. Trek het luchtfilterelement uit.3. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis. LET OP:
Zorg ervoor dat het filterelement
goed aanligt in het luchtfilterhuis.
Laat de motor nooit draaien met het
luchtfilterelement uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten ra-
ken.
[DCA10481]
4. Monteer het luchtfilterdeksel door de
bouten aan te brengen.
1. Bout
2. Luchtfilterdeksel12
1
1. Luchtfilterelement
1
U26PD1D0.book Page 12 Thursday, July 16, 2009 9:25 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
DAU21382
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient 4.0–6.0
mm (0.16–0.24 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21562
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10501
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
1. Vrije slag gaskabel
1
U26PD1D0.book Page 13 Thursday, July 16, 2009 9:25 AM

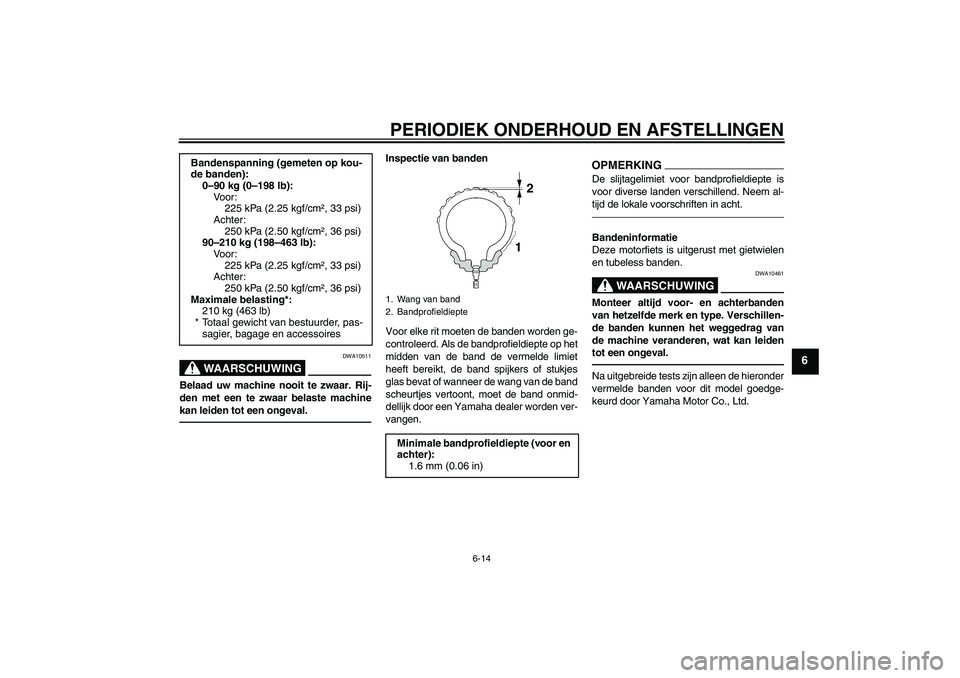

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden.
WAARSCHUWING
DWA10461
Monteer altijd voor- en achterbanden
van hetzelfde merk en type. Verschillen-
de banden kunnen het weggedrag van
de machine veranderen, wat kan leiden
tot een ongeval.Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd. Bandenspanning (gemeten op kou-
de banden):
0–90 kg (0–198 lb):
Vo o r :
225 kPa (2.25 kgf/cm², 33 psi)
Achter:
250 kPa (2.50 kgf/cm², 36 psi)
90–210 kg (198–463 lb):
Vo o r :
225 kPa (2.25 kgf/cm², 33 psi)
Achter:
250 kPa (2.50 kgf/cm², 36 psi)
Maximale belasting*:
210 kg (463 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U26PD1D0.book Page 14 Thursday, July 16, 2009 9:25 AM

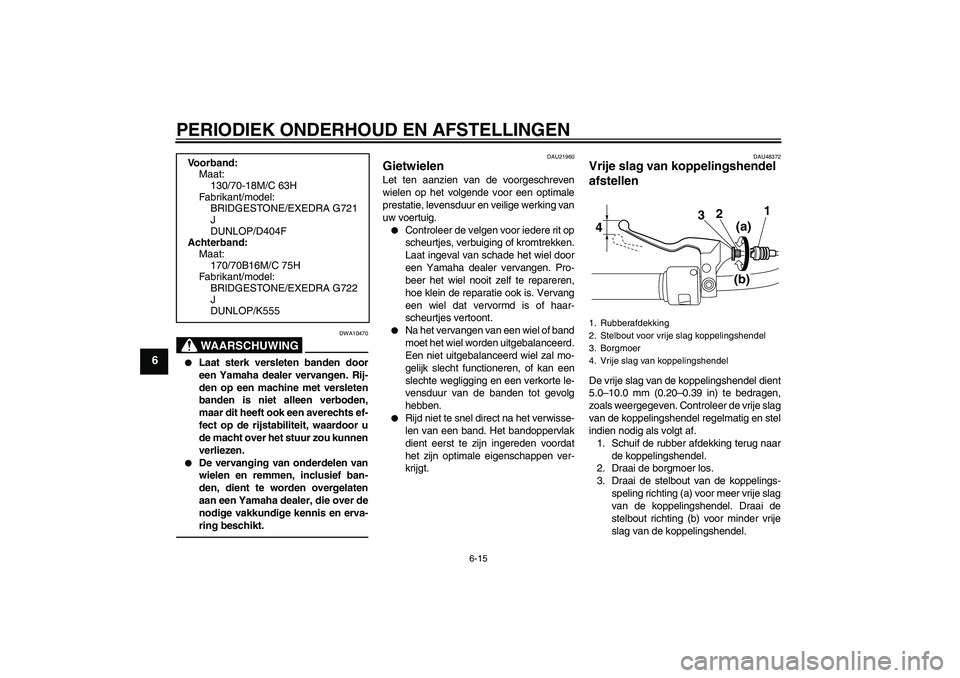

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
WAARSCHUWING
DWA10470


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt.
DAU21960
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU48372
Vrije slag van koppelingshendel
afstellen De vrije slag van de koppelingshendel dient
5.0–10.0 mm (0.20–0.39 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
1. Schuif de rubber afdekking terug naar
de koppelingshendel.
2. Draai de borgmoer los.
3. Draai de stelbout van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelbout richting (b) voor minder vrije
slag van de koppelingshendel. Voorband:
Maat:
130/70-18M/C 63H
Fabrikant/model:
BRIDGESTONE/EXEDRA G721
J
DUNLOP/D404F
Achterband:
Maat:
170/70B16M/C 75H
Fabrikant/model:
BRIDGESTONE/EXEDRA G722
J
DUNLOP/K5551. Rubberafdekking
2. Stelbout voor vrije slag koppelingshendel
3. Borgmoer
4. Vrije slag van koppelingshendel
21
3
4
(a)
(b)
U26PD1D0.book Page 15 Thursday, July 16, 2009 9:25 AM

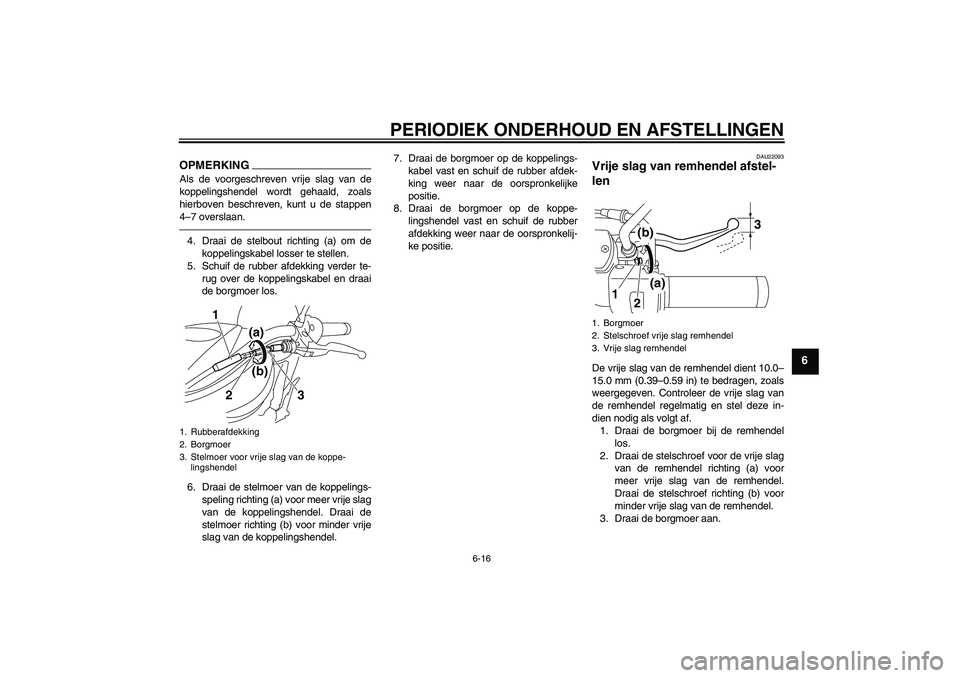

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
OPMERKINGAls de voorgeschreven vrije slag van de
koppelingshendel wordt gehaald, zoals
hierboven beschreven, kunt u de stappen
4–7 overslaan.4. Draai de stelbout richting (a) om de
koppelingskabel losser te stellen.
5. Schuif de rubber afdekking verder te-
rug over de koppelingskabel en draai
de borgmoer los.
6. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.7. Draai de borgmoer op de koppelings-
kabel vast en schuif de rubber afdek-
king weer naar de oorspronkelijke
positie.
8. Draai de borgmoer op de koppe-
lingshendel vast en schuif de rubber
afdekking weer naar de oorspronkelij-
ke positie.
DAU22093
Vrije slag van remhendel afstel-
len De vrije slag van de remhendel dient 10.0–
15.0 mm (0.39–0.59 in) te bedragen, zoals
weergegeven. Controleer de vrije slag van
de remhendel regelmatig en stel deze in-
dien nodig als volgt af.
1. Draai de borgmoer bij de remhendel
los.
2. Draai de stelschroef voor de vrije slag
van de remhendel richting (a) voor
meer vrije slag van de remhendel.
Draai de stelschroef richting (b) voor
minder vrije slag van de remhendel.
3. Draai de borgmoer aan.
1. Rubberafdekking
2. Borgmoer
3. Stelmoer voor vrije slag van de koppe-
lingshendel
1
23(a)
(b)
1. Borgmoer
2. Stelschroef vrije slag remhendel
3. Vrije slag remhendel
(a)
3
1
2
(b)
U26PD1D0.book Page 16 Thursday, July 16, 2009 9:25 AM

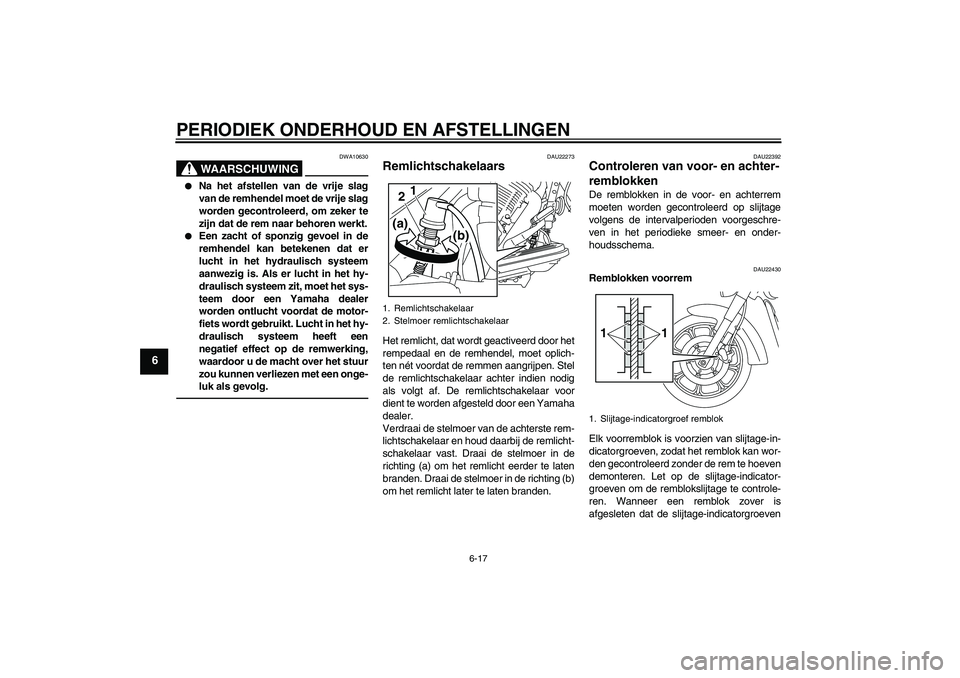

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
WAARSCHUWING
DWA10630


Na het afstellen van de vrije slag
van de remhendel moet de vrije slag
worden gecontroleerd, om zeker te
zijn dat de rem naar behoren werkt.


Een zacht of sponzig gevoel in de
remhendel kan betekenen dat er
lucht in het hydraulisch systeem
aanwezig is. Als er lucht in het hy-
draulisch systeem zit, moet het sys-
teem door een Yamaha dealer
worden ontlucht voordat de motor-
fiets wordt gebruikt. Lucht in het hy-
draulisch systeem heeft een
negatief effect op de remwerking,
waardoor u de macht over het stuur
zou kunnen verliezen met een onge-
luk als gevolg.
DAU22273
Remlichtschakelaars Het remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Stel
de remlichtschakelaar achter indien nodig
als volgt af. De remlichtschakelaar voor
dient te worden afgesteld door een Yamaha
dealer.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
DAU22392
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22430
Remblokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan wor-
den gecontroleerd zonder de rem te hoeven
demonteren. Let op de slijtage-indicator-
groeven om de remblokslijtage te controle-
ren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1
2
(a)
(b)
1. Slijtage-indicatorgroef remblok11
U26PD1D0.book Page 17 Thursday, July 16, 2009 9:25 AM

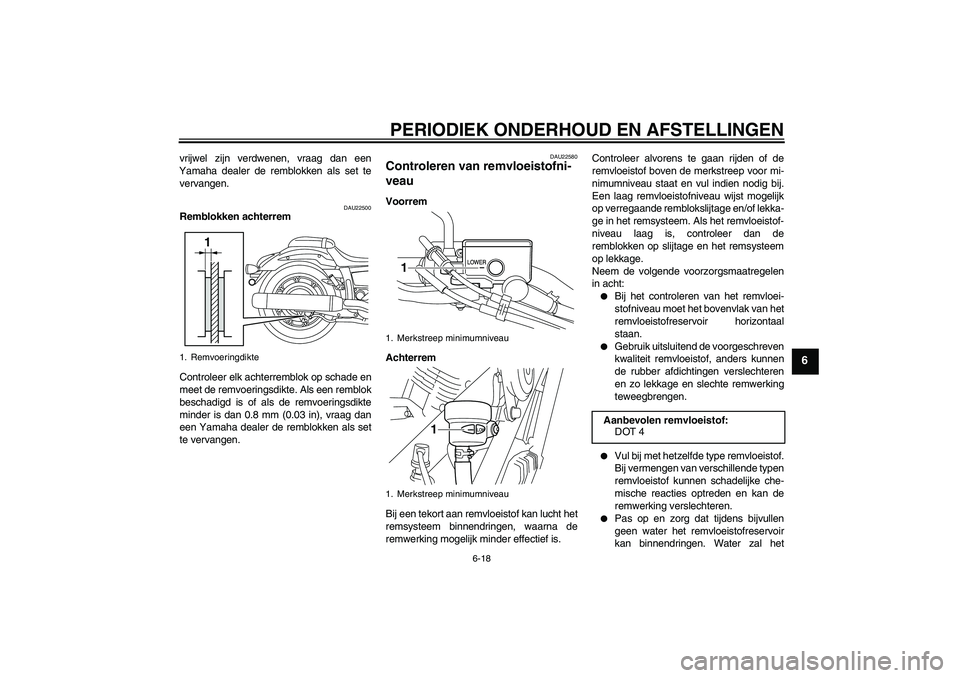

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU22580
Controleren van remvloeistofni-
veau Voorrem
Achterrem
Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:


Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal het
1. Remvoeringdikte
1
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
1
Aanbevolen remvloeistof:
DOT 4
U26PD1D0.book Page 18 Thursday, July 16, 2009 9:25 AM

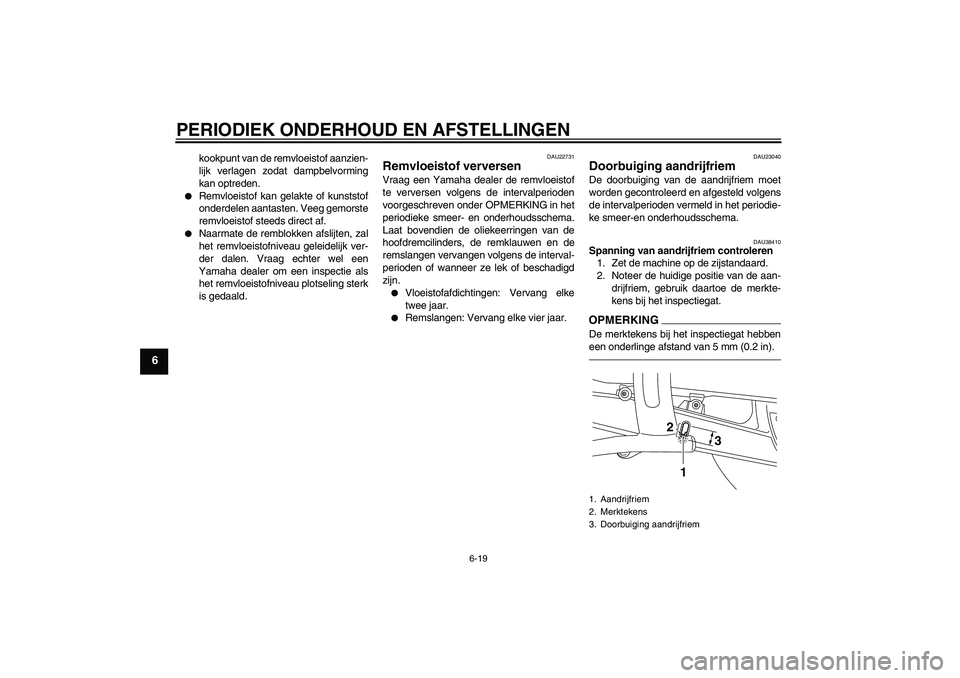

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22731
Remvloeistof verversen Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.

Vloeistofafdichtingen: Vervang elke
twee jaar.


Remslangen: Vervang elke vier jaar.
DAU23040
Doorbuiging aandrijfriem De doorbuiging van de aandrijfriem moet
worden gecontroleerd en afgesteld volgens
de intervalperioden vermeld in het periodie-
ke smeer-en onderhoudsschema.
DAU38410
Spanning van aandrijfriem controleren
1. Zet de machine op de zijstandaard.
2. Noteer de huidige positie van de aan-
drijfriem, gebruik daartoe de merkte-
kens bij het inspectiegat.OPMERKIN
G
De merktekens bij het inspectiegat hebben
een onderlinge afstand van 5 mm (0.2 in).1. Aandrijfriem
2. Merktekens
3. Doorbuiging aandrijfriem
1 2
3
U26PD1D0.book Page 19 Thursday, July 16, 2009 9:25 AM

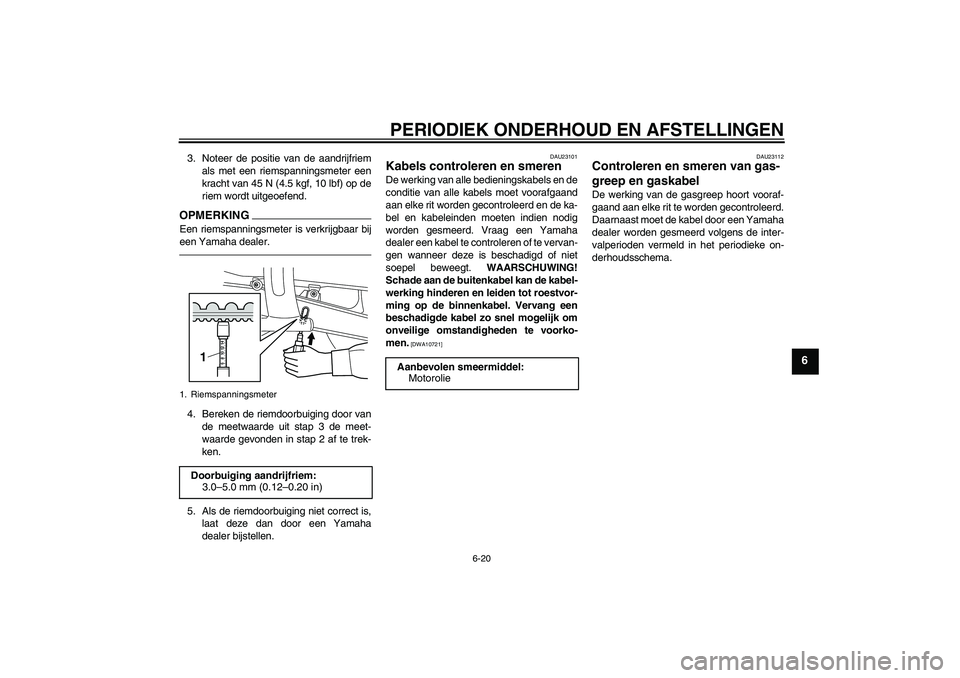

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
3. Noteer de positie van de aandrijfriem
als met een riemspanningsmeter een
kracht van 45 N (4.5 kgf, 10 lbf) op de
riem wordt uitgeoefend.OPMERKINGEen riemspanningsmeter is verkrijgbaar bij
een Yamaha dealer.4. Bereken de riemdoorbuiging door van
de meetwaarde uit stap 3 de meet-
waarde gevonden in stap 2 af te trek-
ken.
5. Als de riemdoorbuiging niet correct is,
laat deze dan door een Yamaha
dealer bijstellen.
DAU23101
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]DAU23112
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
1. RiemspanningsmeterDoorbuiging aandrijfriem:
3.0–5.0 mm (0.12–0.20 in)1
Aanbevolen smeermiddel:
Motorolie
U26PD1D0.book Page 20 Thursday, July 16, 2009 9:25 AM

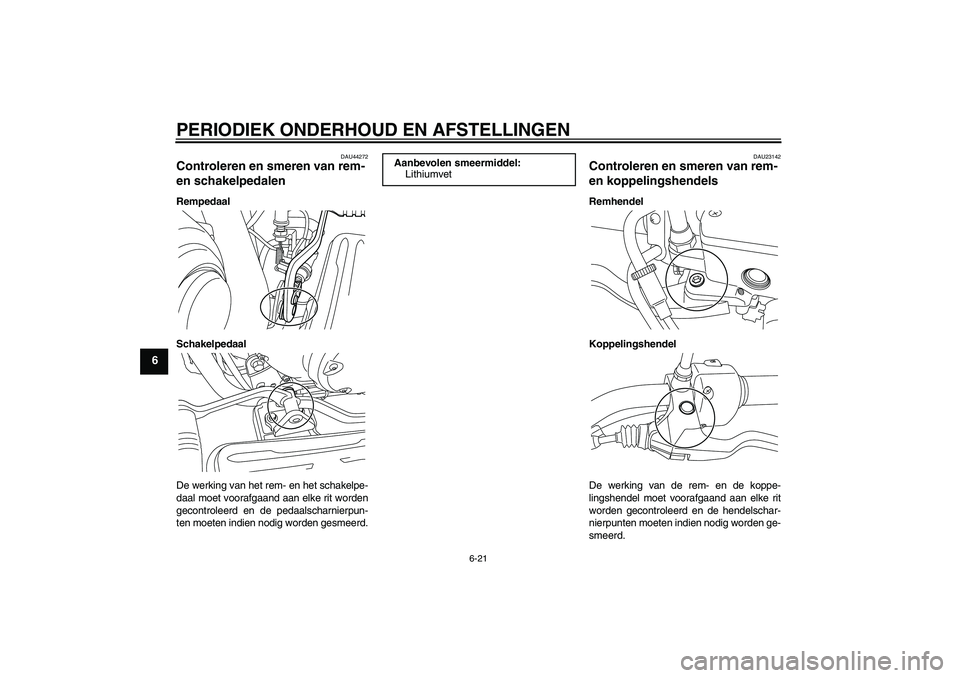

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
DAU44272
Controleren en smeren van rem-
en schakelpedalen Rempedaal
Schakelpedaal
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
DAU23142
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd.
Aanbevolen smeermiddel:
Lithiumvet
U26PD1D0.book Page 21 Thursday, July 16, 2009 9:25 AM
