YAMAHA XVS950 2010 Instructieboekje (in Dutch)

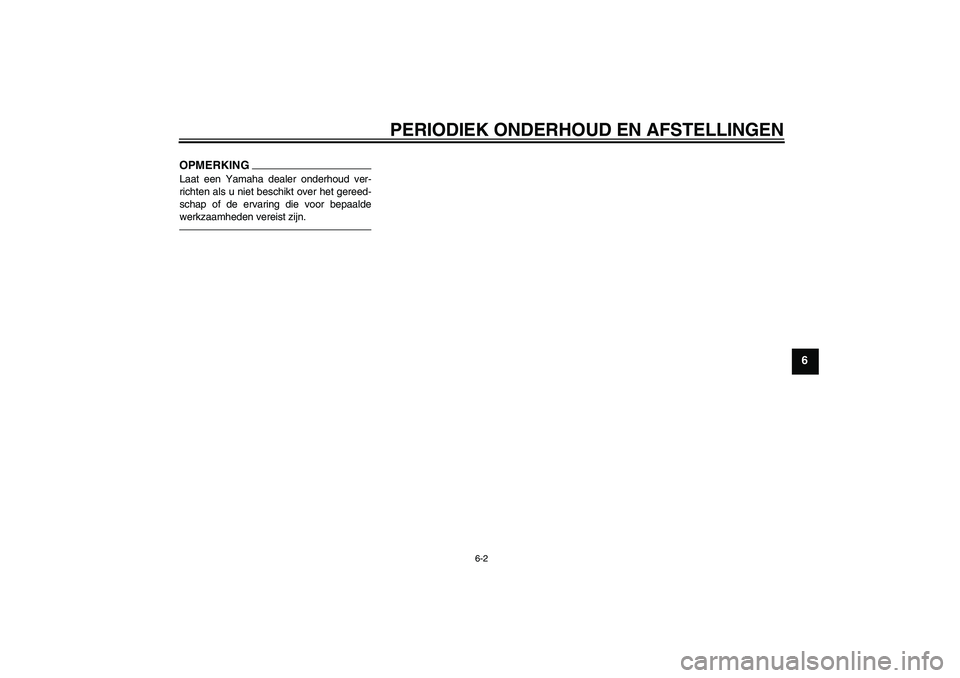

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
U26PD1D0.book Page 2 Thursday, July 16, 2009 9:25 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU46861
OPMERKING

De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.


Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).


Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-
schap, technische gegevens en vakmanschap vereist zijn.
DAU46910
Periodiek onderhoudsschema voor het uitstootcontrolesysteem NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*BrandstofleidingControleer de brandstofslangen
op scheurtjes of beschadigingen.√√√√√
2*BougiesControleer de conditie.
Reinigen en elektrodenafstand af-
stellen.√√
Vervangen.√√
3*Ve n tie l e nControleer de klepspeling.
Afstellen.√√
4*Brandstofinjectie-
systeemStel de synchronisatie af.√√√√√
5*Uitlaatdemper en
uitlaatpijpControleer of de schroef-
klem(men) goed vastzit(ten).√√√√√
U26PD1D0.book Page 3 Thursday, July 16, 2009 9:25 AM

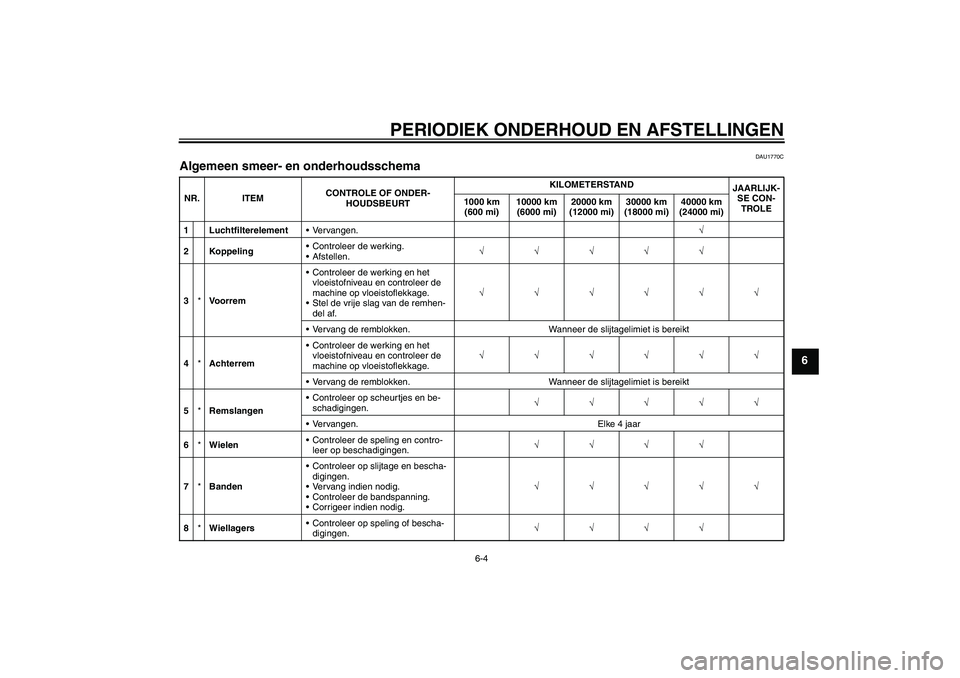

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
DAU1770C
Algemeen smeer- en onderhoudsschema NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 LuchtfilterelementVervangen.√
2 KoppelingControleer de werking.
Afstellen.√√√√√
3*VoorremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.
Stel de vrije slag van de remhen-
del af.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4*AchterremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5*RemslangenControleer op scheurtjes en be-
schadigingen.√√√√√
Vervangen. Elke 4 jaar
6*WielenControleer de speling en contro-
leer op beschadigingen.√√√√
7*BandenControleer op slijtage en bescha-
digingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√√
8*WiellagersControleer op speling of bescha-
digingen.√√√√
U26PD1D0.book Page 4 Thursday, July 16, 2009 9:25 AM

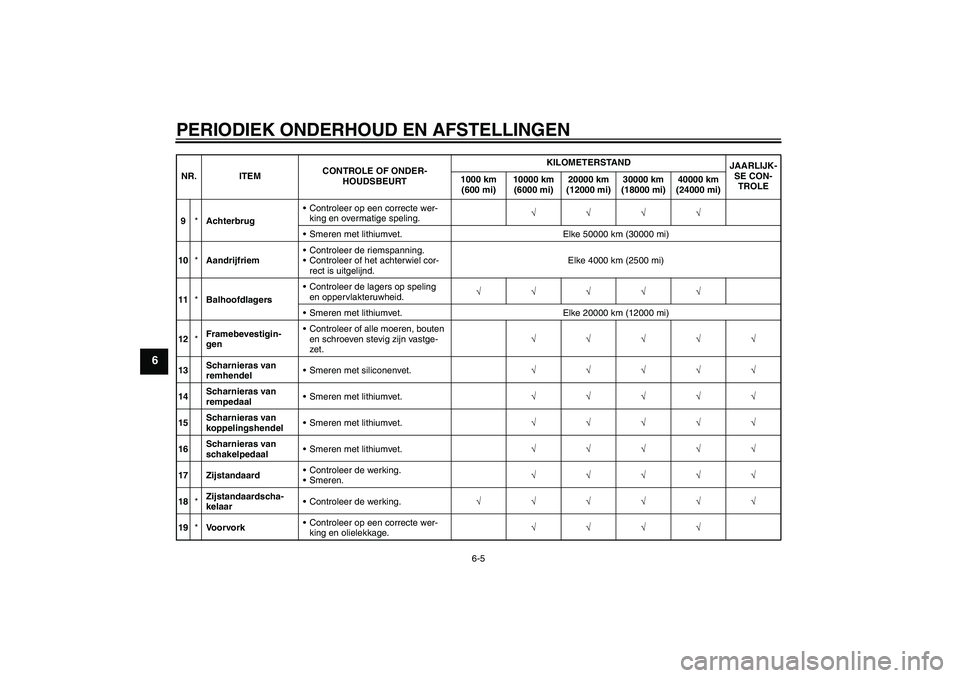

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
9*AchterbrugControleer op een correcte wer-
king en overmatige speling.√√√√
Smeren met lithiumvet. Elke 50000 km (30000 mi)
10*AandrijfriemControleer de riemspanning.
Controleer of het achterwiel cor-
rect is uitgelijnd.Elke 4000 km (2500 mi)
11*BalhoofdlagersControleer de lagers op speling
en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 20000 km (12000 mi)
12*Framebevestigin-
genControleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
13Scharnieras van
remhendelSmeren met siliconenvet.√√√√√
14Scharnieras van
rempedaalSmeren met lithiumvet.√√√√√
15Scharnieras van
koppelingshendelSmeren met lithiumvet.√√√√√
16Scharnieras van
schakelpedaalSmeren met lithiumvet.√√√√√
17 ZijstandaardControleer de werking.
Smeren.√√√√√
18*Zijstandaardscha-
kelaarControleer de werking.√√√√√√
19*VoorvorkControleer op een correcte wer-
king en olielekkage.√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U26PD1D0.book Page 5 Thursday, July 16, 2009 9:25 AM

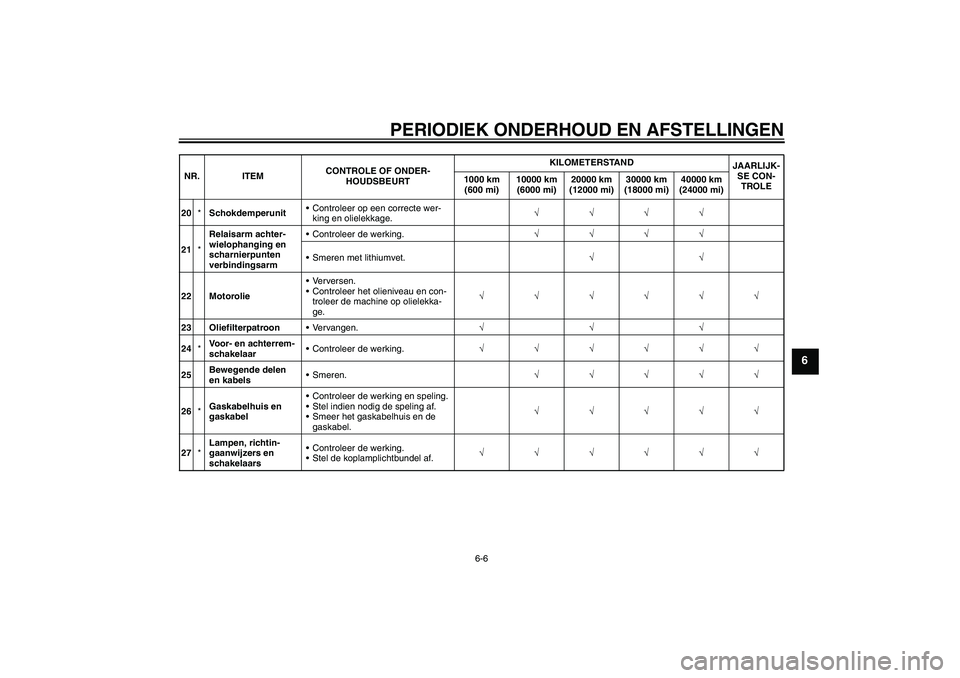

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
20*SchokdemperunitControleer op een correcte wer-
king en olielekkage.√√√√
21*Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarmControleer de werking.√√√√
Smeren met lithiumvet.√√
22 MotorolieVerversen.
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√√√√√
23 OliefilterpatroonVervangen.√√√
24*Voor- en achterrem-
schakelaarControleer de werking.√√√√√√
25Bewegende delen
en kabelsSmeren.√√√√√
26*Gaskabelhuis en
gaskabelControleer de werking en speling.
Stel indien nodig de speling af.
Smeer het gaskabelhuis en de
gaskabel.√√√√√
27*Lampen, richtin-
gaanwijzers en
schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U26PD1D0.book Page 6 Thursday, July 16, 2009 9:25 AM

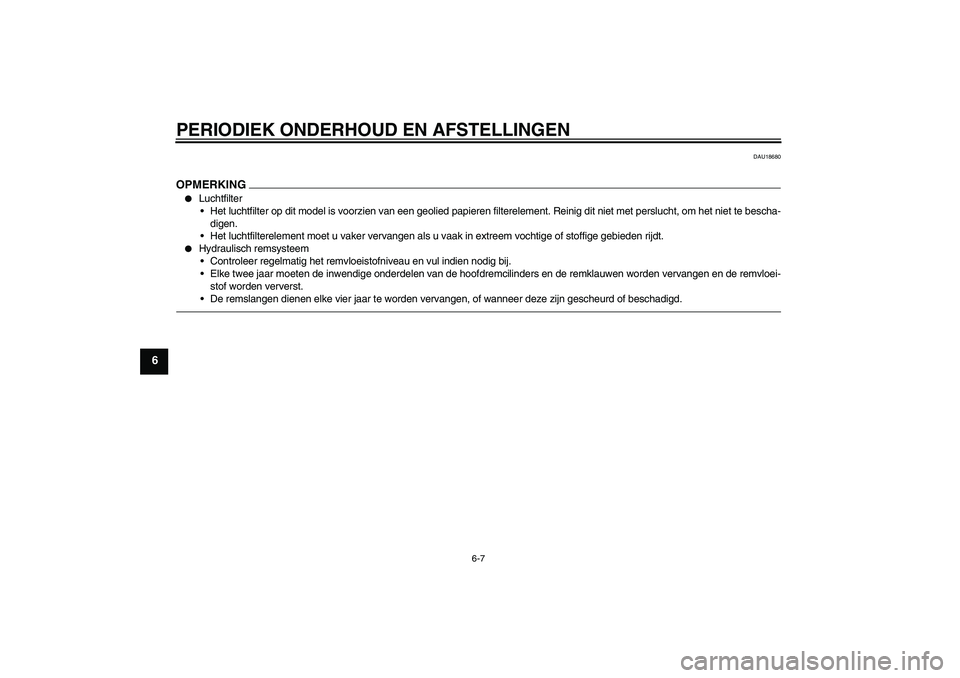

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU18680
OPMERKING

Luchtfilter
Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht, om het niet te bescha-
digen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.


Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
U26PD1D0.book Page 7 Thursday, July 16, 2009 9:25 AM

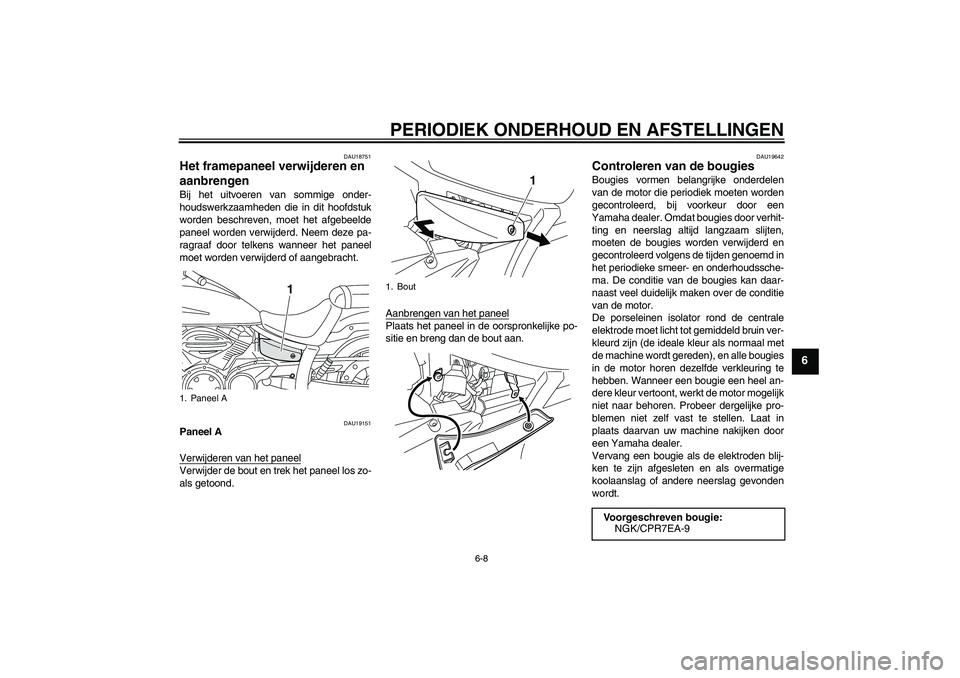

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU18751
Het framepaneel verwijderen en
aanbrengen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moet het afgebeelde
paneel worden verwijderd. Neem deze pa-
ragraaf door telkens wanneer het paneel
moet worden verwijderd of aangebracht.
DAU19151
Paneel A
Verwijderen van het paneelVerwijder de bout en trek het paneel los zo-
als getoond.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de bout aan.
DAU19642
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
1. Paneel A
1
1. Bout
1
Voorgeschreven bougie:
NGK/CPR7EA-9
U26PD1D0.book Page 8 Thursday, July 16, 2009 9:25 AM

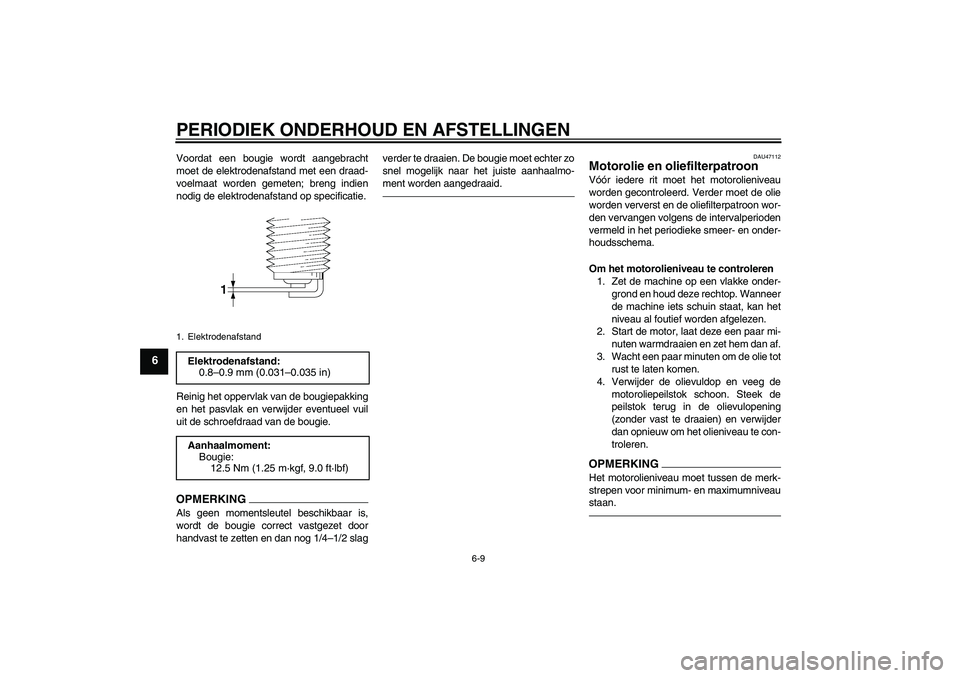

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
DAU47112
Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop. Wanneer
de machine iets schuin staat, kan het
niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten om de olie tot
rust te laten komen.
4. Verwijder de olievuldop en veeg de
motoroliepeilstok schoon. Steek de
peilstok terug in de olievulopening
(zonder vast te draaien) en verwijder
dan opnieuw om het olieniveau te con-
troleren.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
1. ElektrodenafstandElektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U26PD1D0.book Page 9 Thursday, July 16, 2009 9:25 AM

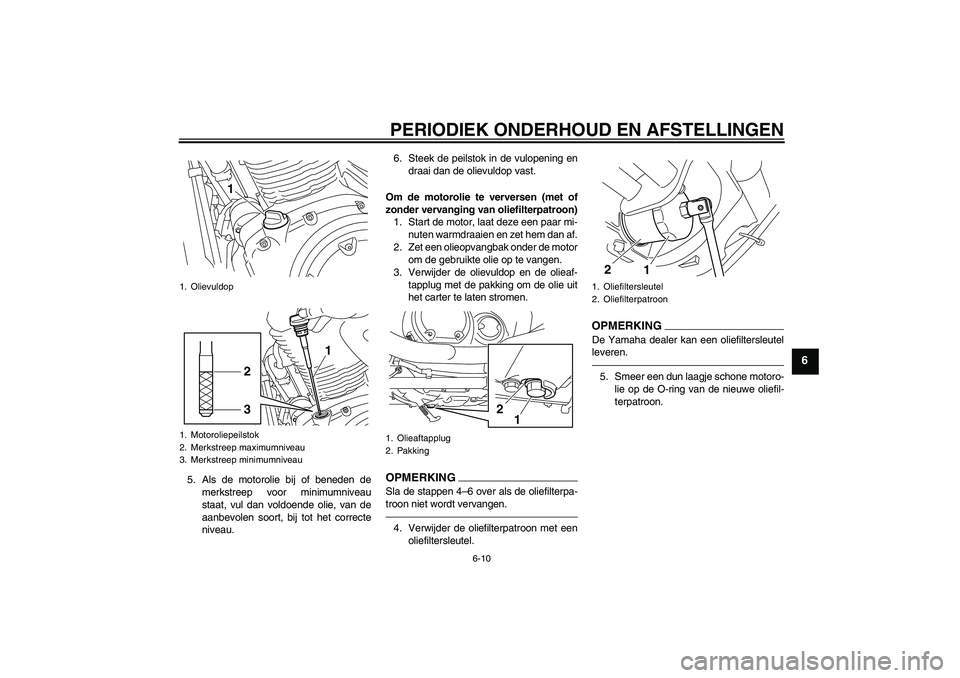

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6
5. Als de motorolie bij of beneden de
merkstreep voor minimumniveau
staat, vul dan voldoende olie, van de
aanbevolen soort, bij tot het correcte
niveau.6. Steek de peilstok in de vulopening en
draai dan de olievuldop vast.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
2. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
3. Verwijder de olievuldop en de olieaf-
tapplug met de pakking om de olie uit
het carter te laten stromen.
OPMERKINGSla de stappen 4–6 over als de oliefilterpa-
troon niet wordt vervangen.4. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.5. Smeer een dun laagje schone motoro-
lie op de O-ring van de nieuwe oliefil-
terpatroon.
1. Olievuldop
1. Motoroliepeilstok
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1
1
3
2
1. Olieaftapplug
2. Pakking
1
2
1. Oliefiltersleutel
2. Oliefilterpatroon
1 2
U26PD1D0.book Page 10 Thursday, July 16, 2009 9:25 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6
OPMERKIN
G
Zorg dat de o-ring correct aanligt.6. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.7. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
8. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.
OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11620


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.


Zorg dat er geen verontreinigingen
in het carter terecht komen.
9. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.
1. O-ring
1. Momentsleutel
2. Oliefilterpatroon
1
2
Aanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U26PD1D0.book Page 11 Thursday, July 16, 2009 9:25 AM
