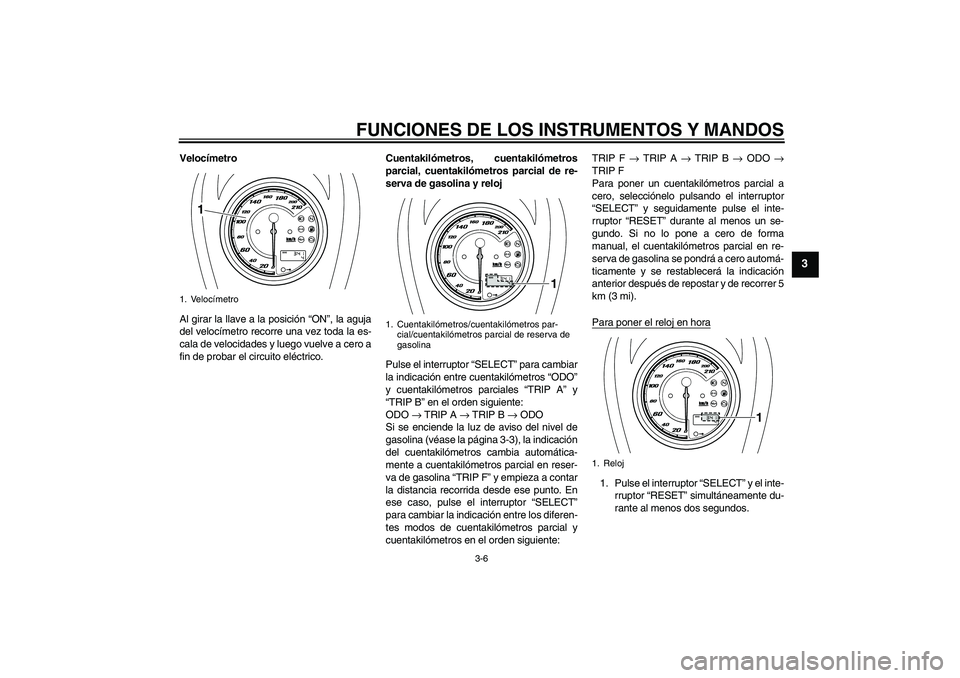

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
Velocímetro
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.Cuentakilómetros, cuentakilómetros
parcial, cuentakilómetros parcial de re-
serva de gasolina y reloj
Pulse el interruptor “SELECT” para cambiar
la indicación entre cuentakilómetros “ODO”
y cuentakilómetros parciales “TRIP A” y
“TRIP B” en el orden siguiente:
ODO → TRIP A → TRIP B → ODO
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la indicación
del cuentakilómetros cambia automática-
mente a cuentakilómetros parcial en reser-
va de gasolina “TRIP F” y empieza a contar
la distancia recorrida desde ese punto. En
ese caso, pulse el interruptor “SELECT”
para cambiar la indicación entre los diferen-
tes modos de cuentakilómetros parcial y
cuentakilómetros en el orden siguiente:TRIP F → TRIP A → TRIP B → ODO →
TRIP F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el interruptor
“SELECT” y seguidamente pulse el inte-
rruptor “RESET” durante al menos un se-
gundo. Si no lo pone a cero de forma
manual, el cuentakilómetros parcial en re-
serva de gasolina se pondrá a cero automá-
ticamente y se restablecerá la indicación
anterior después de repostar y de recorrer 5
km (3 mi).
Para poner el reloj en hora
1. Pulse el interruptor “SELECT” y el inte-
rruptor “RESET” simultáneamente du-
rante al menos dos segundos.
1. Velocímetro
1
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
1
1. Reloj
1
U26PS2S0.book Page 6 Friday, May 14, 2010 3:01 PM

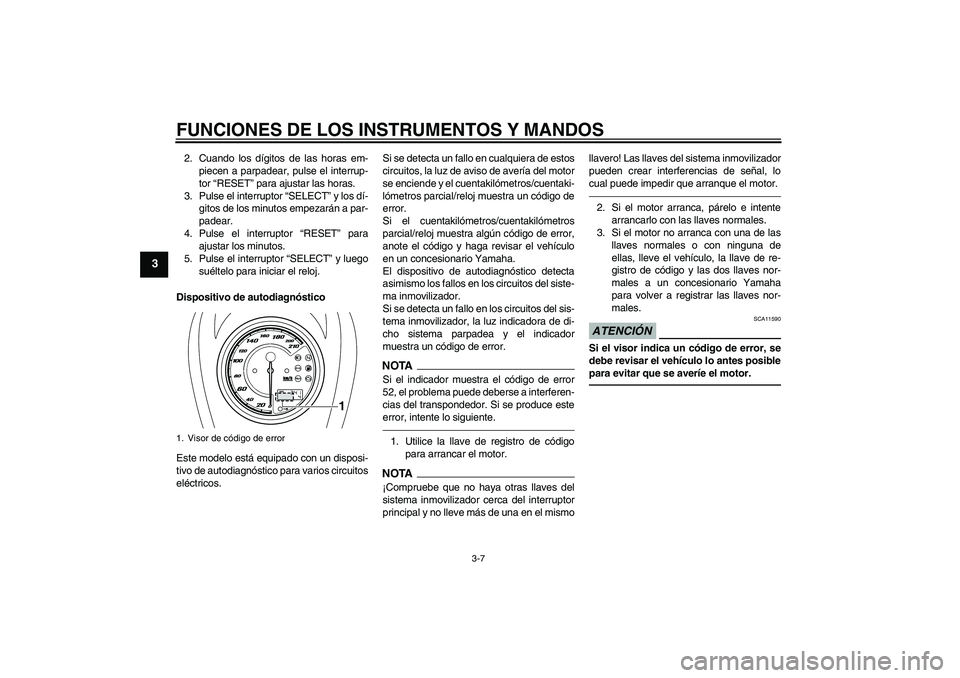

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el interrup-
tor “RESET” para ajustar las horas.
3. Pulse el interruptor “SELECT” y los dí-
gitos de los minutos empezarán a par-
padear.
4. Pulse el interruptor “RESET” para
ajustar los minutos.
5. Pulse el interruptor “SELECT” y luego
suéltelo para iniciar el reloj.
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.Si se detecta un fallo en cualquiera de estos
circuitos, la luz de aviso de avería del motor
se enciende y el cuentakilómetros/cuentaki-
lómetros parcial/reloj muestra un código de
error.
Si el cuentakilómetros/cuentakilómetros
parcial/reloj muestra algún código de error,
anote el código y haga revisar el vehículo
en un concesionario Yamaha.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador.
Si se detecta un fallo en los circuitos del sis-
tema inmovilizador, la luz indicadora de di-
cho sistema parpadea y el indicador
muestra un código de error.
NOTASi el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce este
error, intente lo siguiente.1. Utilice la llave de registro de código
para arrancar el motor.NOTA¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismollavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.ATENCIÓN
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
1. Visor de código de error
1
U26PS2S0.book Page 7 Friday, May 14, 2010 3:01 PM

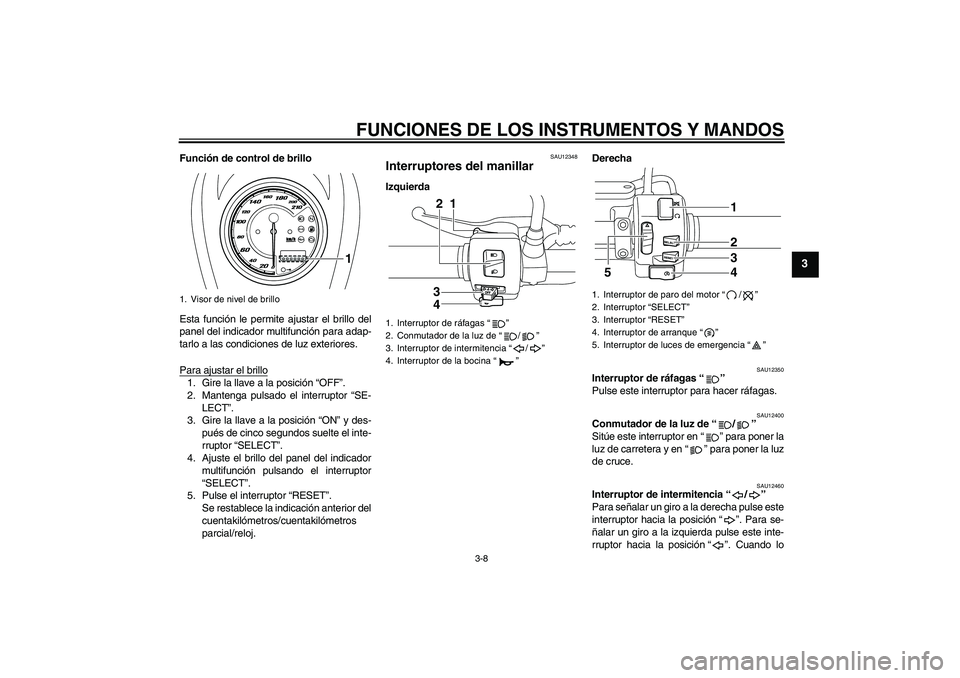

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
Función de control de brillo
Esta función le permite ajustar el brillo del
panel del indicador multifunción para adap-
tarlo a las condiciones de luz exteriores.
Para ajustar el brillo1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el interruptor “SE-
LECT”.
3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el inte-
rruptor “SELECT”.
4. Ajuste el brillo del panel del indicador
multifunción pulsando el interruptor
“SELECT”.
5. Pulse el interruptor “RESET”.
Se restablece la indicación anterior del
cuentakilómetros/cuentakilómetros
parcial/reloj.
SAU12348
Interruptores del manillar IzquierdaDerecha
SAU12350
Interruptor de ráfagas“”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
1. Visor de nivel de brillo
1
1. Interruptor de ráfagas“”
2. Conmutador de la luz de“/”
3. Interruptor de intermitencia“/”
4. Interruptor de la bocina“”
3
41 2
1. Interruptor de paro del motor“/”
2. Interruptor “SELECT”
3. Interruptor “RESET”
4. Interruptor de arranque“”
5. Interruptor de luces de emergencia“”
1
52
3
4
U26PS2S0.book Page 8 Friday, May 14, 2010 3:01 PM

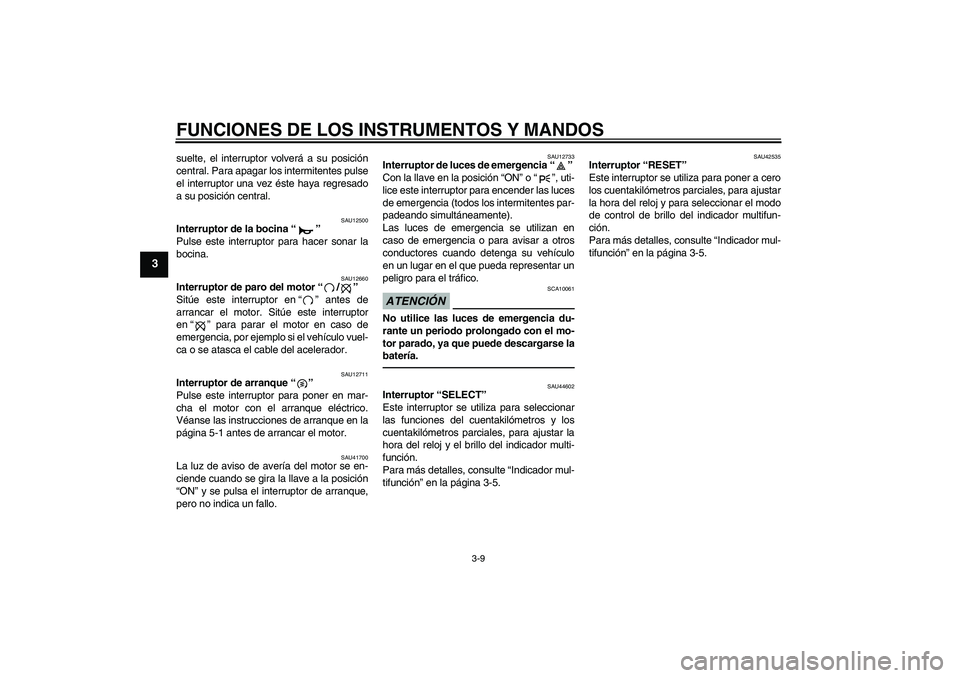

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor“/”
Sitúe este interruptor en“” antes de
arrancar el motor. Sitúe este interruptor
en“” para parar el motor en caso de
emergencia, por ejemplo si el vehículo vuel-
ca o se atasca el cable del acelerador.
SAU12711
Interruptor de arranque“”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor.
SAU41700
La luz de aviso de avería del motor se en-
ciende cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia“”
Con la llave en la posición “ON” o“”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse la
batería.
SAU44602
Interruptor “SELECT”
Este interruptor se utiliza para seleccionar
las funciones del cuentakilómetros y los
cuentakilómetros parciales, para ajustar la
hora del reloj y el brillo del indicador multi-
función.
Para más detalles, consulte “Indicador mul-
tifunción” en la página 3-5.
SAU42535
Interruptor “RESET”
Este interruptor se utiliza para poner a cero
los cuentakilómetros parciales, para ajustar
la hora del reloj y para seleccionar el modo
de control de brillo del indicador multifun-
ción.
Para más detalles, consulte “Indicador mul-
tifunción” en la página 3-5.
U26PS2S0.book Page 9 Friday, May 14, 2010 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU12820
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-17).
SAU12881
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 5 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.NOTAUtilice la punta del pie o el talón para cam-
biar hacia arriba y la punta del pie para
cambiar hacia abajo.
SAU12890
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
1. Maneta de embrague
1
1. Pedal de cambio
2. Posición de punto muerto
1
2 3 4 5N12
1. Maneta de freno
1
U26PS2S0.book Page 10 Friday, May 14, 2010 3:01 PM

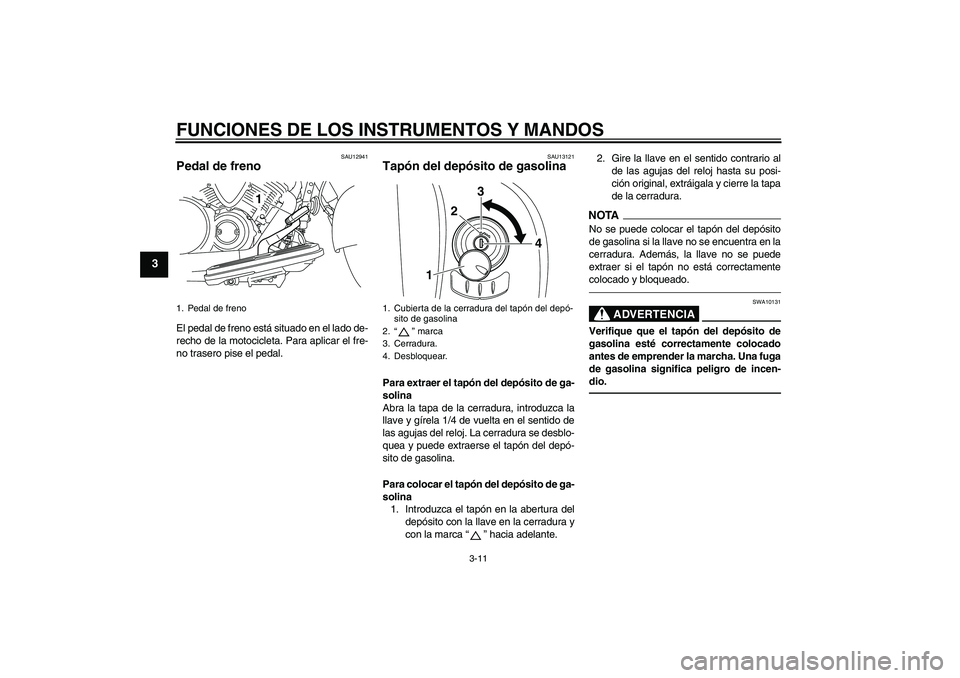

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU13121
Tapón del depósito de gasolina Para extraer el tapón del depósito de ga-
solina
Abra la tapa de la cerradura, introduzca la
llave y gírela 1/4 de vuelta en el sentido de
las agujas del reloj. La cerradura se desblo-
quea y puede extraerse el tapón del depó-
sito de gasolina.
Para colocar el tapón del depósito de ga-
solina
1. Introduzca el tapón en la abertura del
depósito con la llave en la cerradura y
con la marca“” hacia adelante.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.
ADVERTENCIA
SWA10131
Verifique que el tapón del depósito de
gasolina esté correctamente colocado
antes de emprender la marcha. Una fuga
de gasolina significa peligro de incen-
dio.
1. Pedal de freno
1
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2.“” marca
3. Cerradura.
4. Desbloquear.
123
4
U26PS2S0.book Page 11 Friday, May 14, 2010 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3

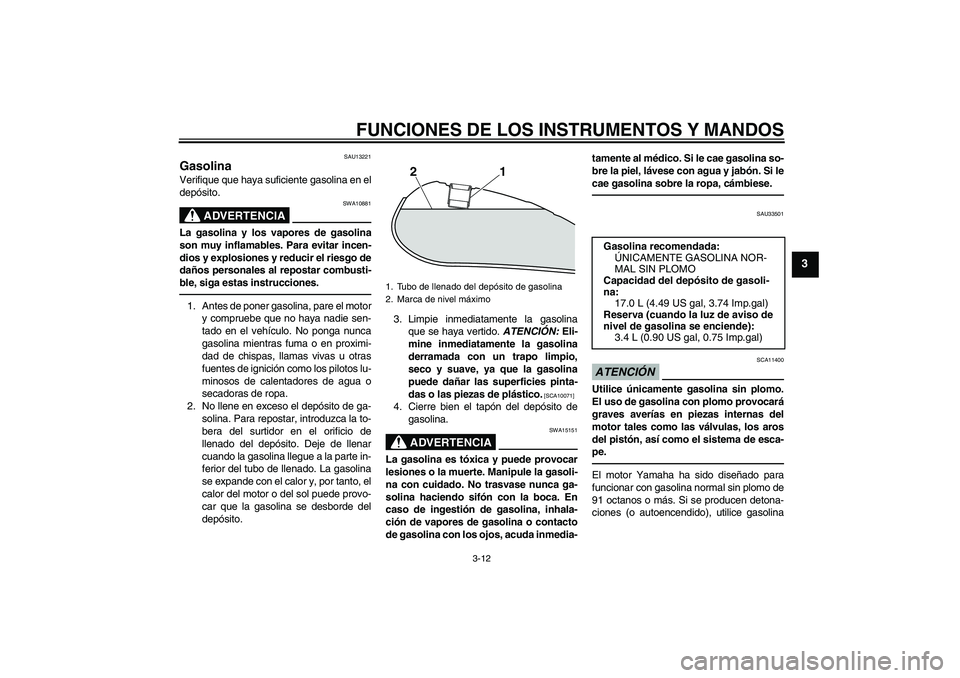

SAU13221
Gasolina Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU33501
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
1. Tubo de llenado del depósito de gasolina
2. Marca de nivel máximo
1 2
Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasoli-
na:
17.0 L (4.49 US gal, 3.74 Imp.gal)
Reserva (cuando la luz de aviso de
nivel de gasolina se enciende):
3.4 L (0.90 US gal, 0.75 Imp.gal)
U26PS2S0.book Page 12 Friday, May 14, 2010 3:01 PM

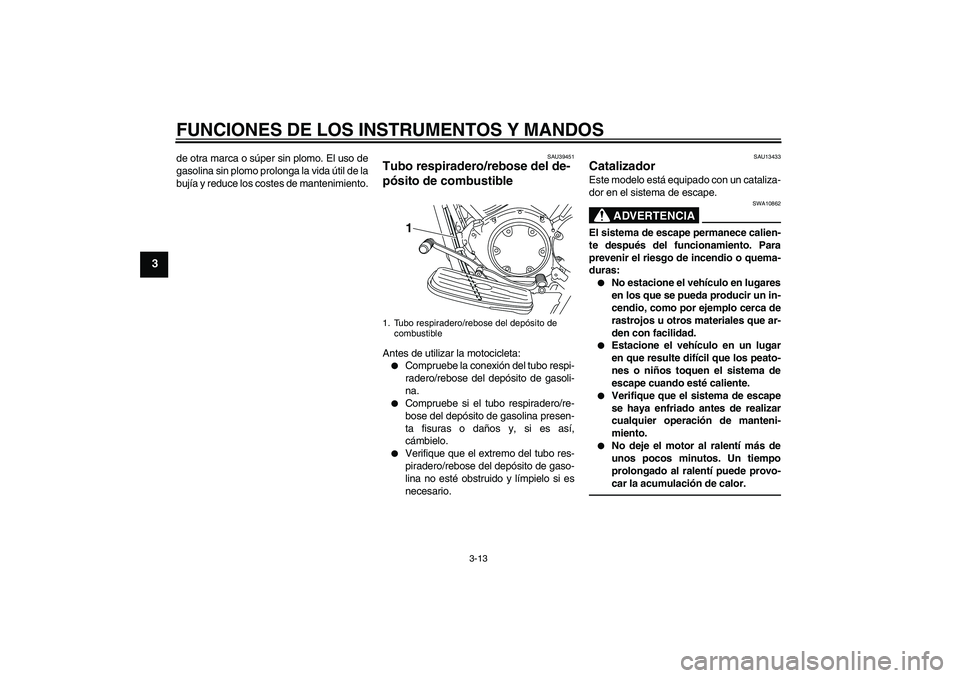

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
SAU39451
Tubo respiradero/rebose del de-
pósito de combustible Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.


Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.


Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.
SAU13433
Catalizador Este modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:

No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.


Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.


Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.


No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
1. Tubo respiradero/rebose del depósito de
combustible
1
U26PS2S0.book Page 13 Friday, May 14, 2010 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
SAU42750
Asiento del conductor Para desmontar el asiento del conductor
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Levante la parte delantera del asiento
y luego tire de él para retirarlo.
Para montar el asiento del conductor
1. Introduzca el saliente de la parte trase-
ra del asiento en el soporte de éste,
como se muestra.2. Empuje hacia abajo la parte delantera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.
NOTAVerifique que el asiento esté bien sujeto an-
tes de su uso.
1. Cerradura del asiento del conductor
2. Desbloquear.
2
1
1. Saliente
2. Soporte del asiento
1
2
U26PS2S0.book Page 14 Friday, May 14, 2010 3:01 PM

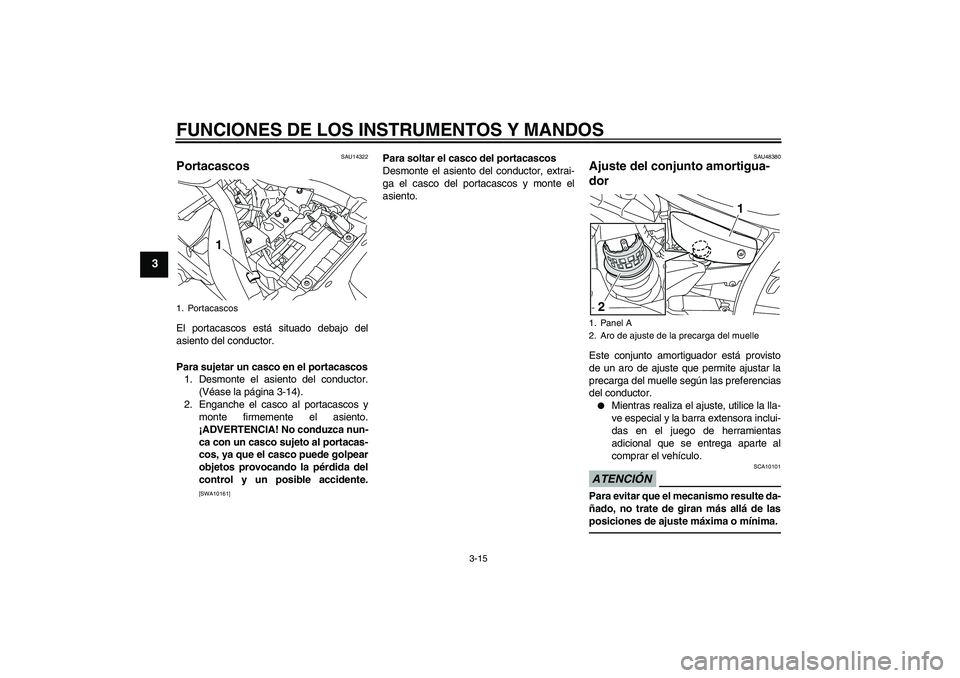

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU14322
Portacascos El portacascos está situado debajo del
asiento del conductor.
Para sujetar un casco en el portacascos
1. Desmonte el asiento del conductor.
(Véase la página 3-14).
2. Enganche el casco al portacascos y
monte firmemente el asiento.
¡ADVERTENCIA! No conduzca nun-
ca con un casco sujeto al portacas-
cos, ya que el casco puede golpear
objetos provocando la pérdida del
control y un posible accidente.
[SWA10161]
Para soltar el casco del portacascos
Desmonte el asiento del conductor, extrai-
ga el casco del portacascos y monte el
asiento.
SAU48380
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está provisto
de un aro de ajuste que permite ajustar la
precarga del muelle según las preferencias
del conductor.

Mientras realiza el ajuste, utilice la lla-
ve especial y la barra extensora inclui-
das en el juego de herramientas
adicional que se entrega aparte al
comprar el vehículo.
ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.
1. Portacascos
1
1. Panel A
2. Aro de ajuste de la precarga del muelle
1
2
U26PS2S0.book Page 15 Friday, May 14, 2010 3:01 PM
