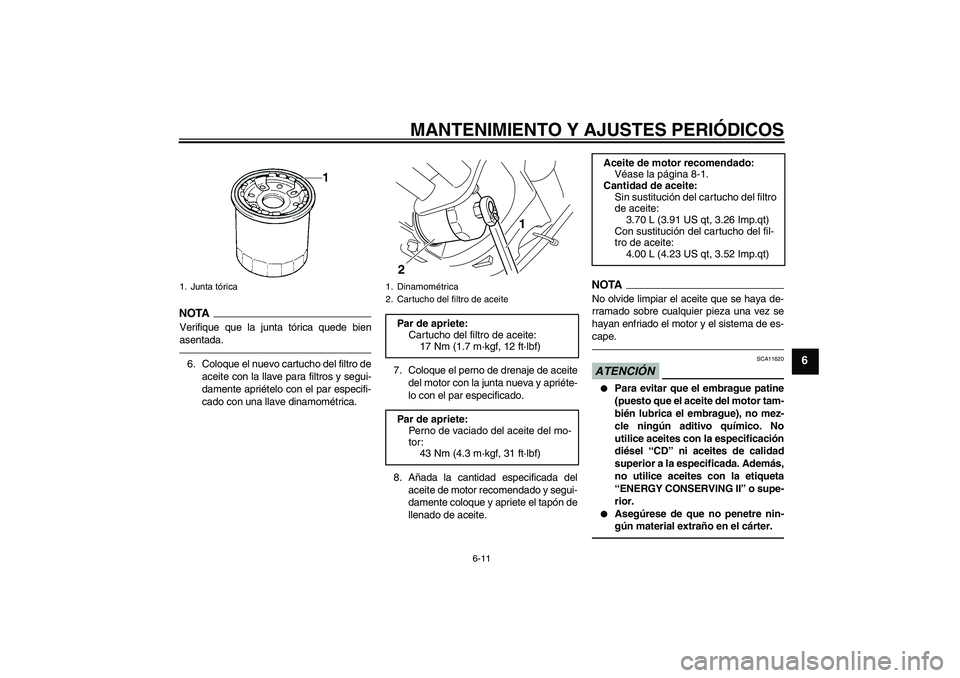

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
NOTA
Verifique que la junta tórica quede bien
asentada.6. Coloque el nuevo cartucho del filtro de
aceite con la llave para filtros y segui-
damente apriételo con el par especifi-
cado con una llave dinamométrica.7. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
8. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11620


Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.


Asegúrese de que no penetre nin-
gún material extraño en el cárter.
1. Junta tórica
1. Dinamométrica
2. Cartucho del filtro de aceite
Par de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de vaciado del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
2
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con sustitución del cartucho del fil-
tro de aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U26PS2S0.book Page 11 Friday, May 14, 2010 3:01 PM

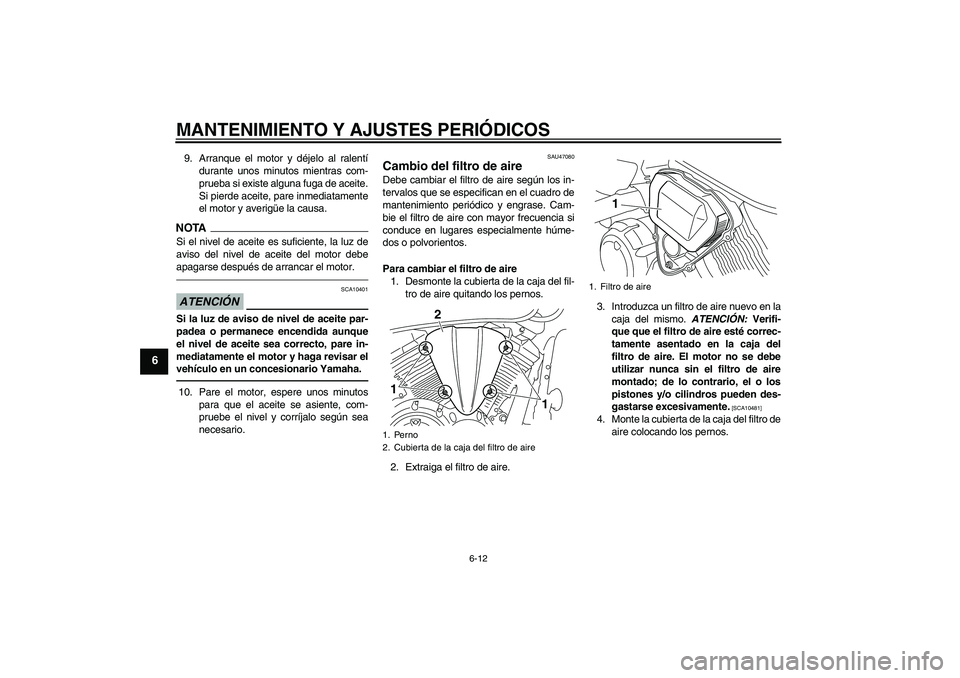

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
9. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.NOTA
Si el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.ATENCIÓN
SCA10401
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida aunque
el nivel de aceite sea correcto, pare in-
mediatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.10. Pare el motor, espere unos minutos
para que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.
SAU47080
Cambio del filtro de aire Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
Para cambiar el filtro de aire
1. Desmonte la cubierta de la caja del fil-
tro de aire quitando los pernos.
2. Extraiga el filtro de aire.3. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentado en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro de aire
montado; de lo contrario, el o los
pistones y/o cilindros pueden des-
gastarse excesivamente.
[SCA10481]
4. Monte la cubierta de la caja del filtro de
aire colocando los pernos.
1. Perno
2. Cubierta de la caja del filtro de aire12
1
1. Filtro de aire
1
U26PS2S0.book Page 12 Friday, May 14, 2010 3:01 PM

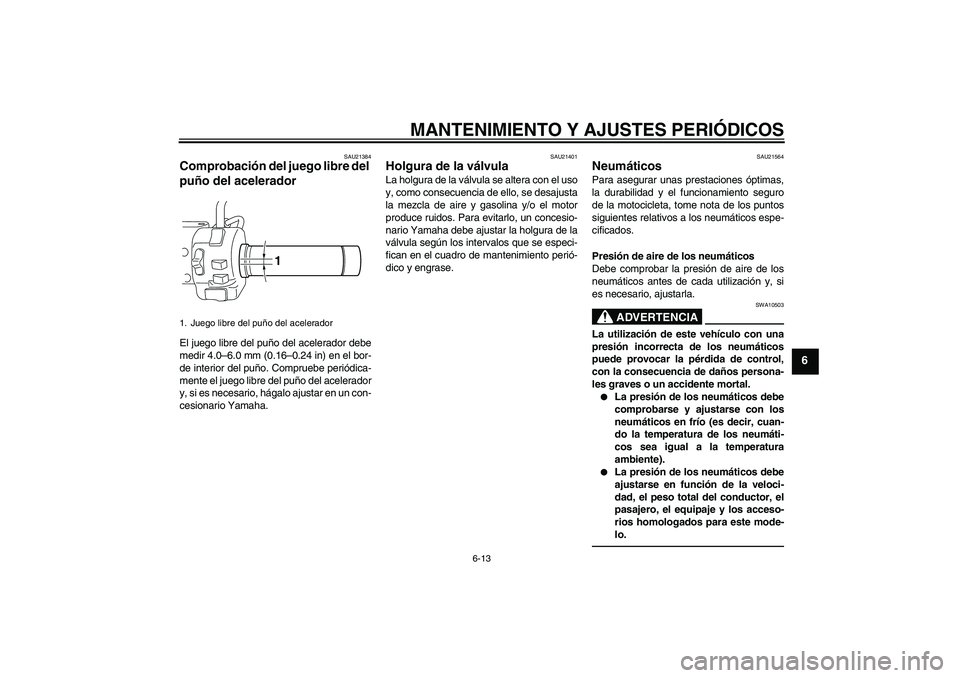

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
SAU21384
Comprobación del juego libre del
puño del acelerador El juego libre del puño del acelerador debe
medir 4.0–6.0 mm (0.16–0.24 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21564
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10503
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.

La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).


La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
1. Juego libre del puño del acelerador
1
U26PS2S0.book Page 13 Friday, May 14, 2010 3:01 PM

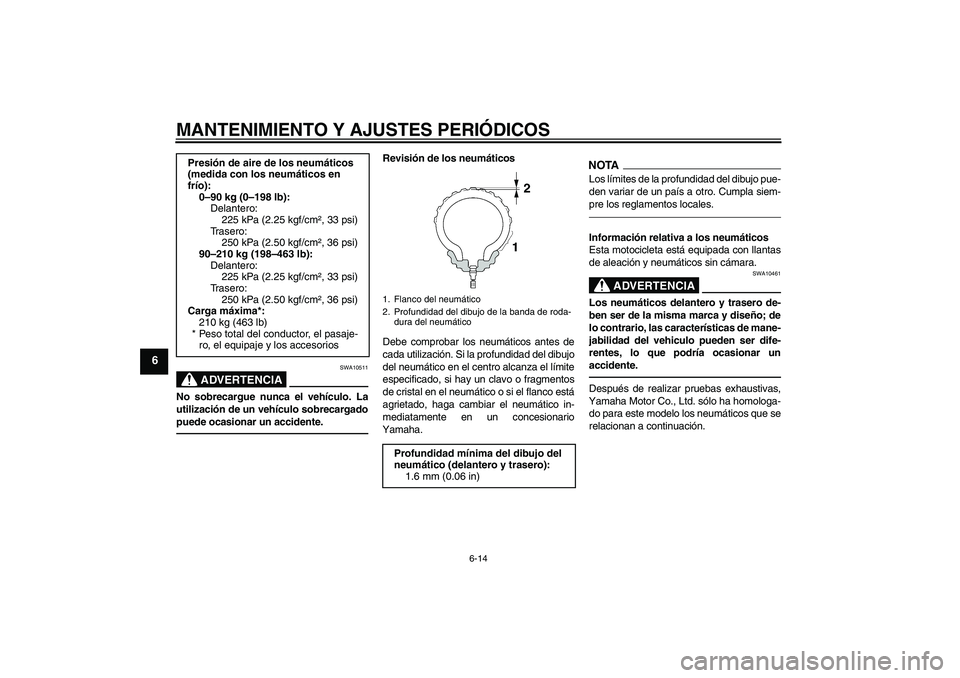

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-
pre los reglamentos locales.Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara.
ADVERTENCIA
SWA10461
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario, las características de mane-
jabilidad del vehiculo pueden ser dife-
rentes, lo que podría ocasionar un
accidente.Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación. Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
0–90 kg (0–198 lb):
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
90–210 kg (198–463 lb):
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
Carga máxima*:
210 kg (463 lb)
* Peso total del conductor, el pasaje-
ro, el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U26PS2S0.book Page 14 Friday, May 14, 2010 3:01 PM

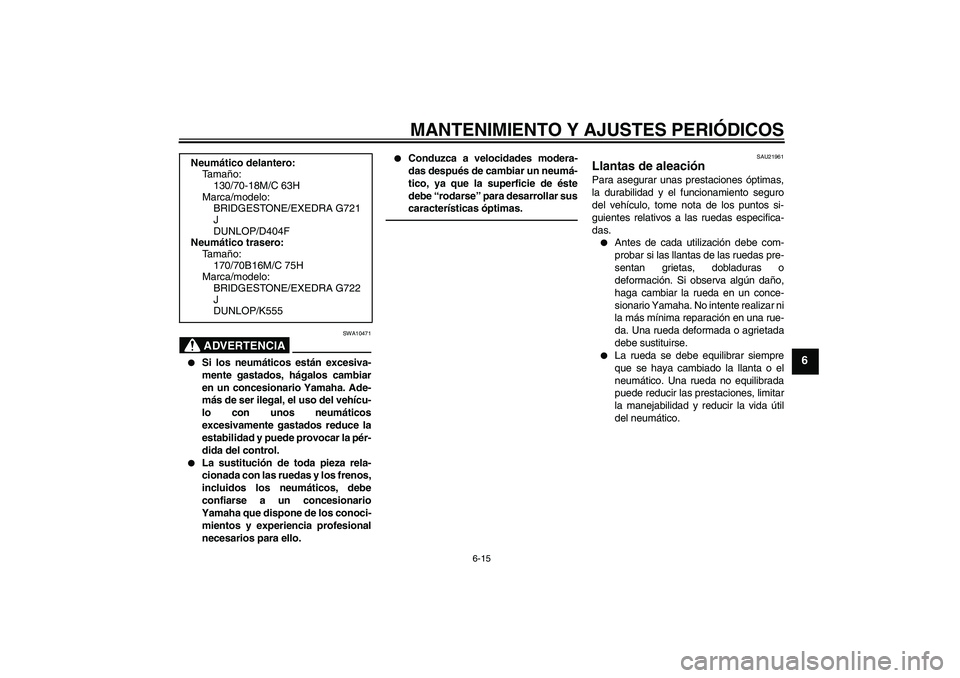

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
ADVERTENCIA
SWA10471


Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.


Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar sus
características óptimas.
SAU21961
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático. Neumático delantero:
Ta m año:
130/70-18M/C 63H
Marca/modelo:
BRIDGESTONE/EXEDRA G721
J
DUNLOP/D404F
Neumático trasero:
Ta m año:
170/70B16M/C 75H
Marca/modelo:
BRIDGESTONE/EXEDRA G722
J
DUNLOP/K555
U26PS2S0.book Page 15 Friday, May 14, 2010 3:01 PM

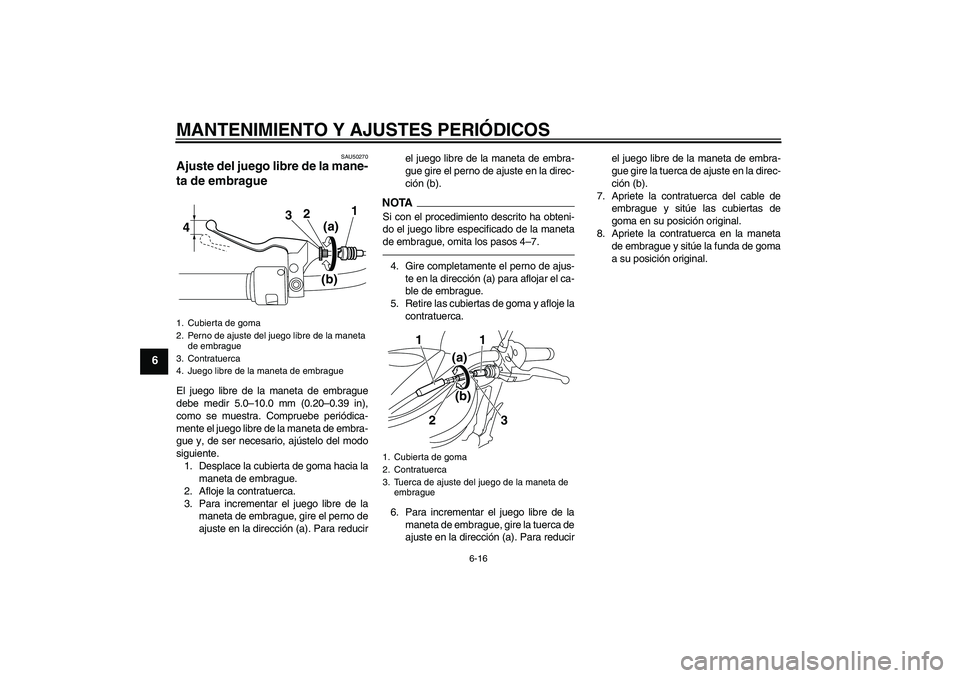

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
SAU50270
Ajuste del juego libre de la mane-
ta de embrague El juego libre de la maneta de embrague
debe medir 5.0–10.0 mm (0.20–0.39 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Desplace la cubierta de goma hacia la
maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la
maneta de embrague, gire el perno de
ajuste en la dirección (a). Para reducirel juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).
NOTASi con el procedimiento descrito ha obteni-
do el juego libre especificado de la maneta
de embrague, omita los pasos 4–7.4. Gire completamente el perno de ajus-
te en la dirección (a) para aflojar el ca-
ble de embrague.
5. Retire las cubiertas de goma y afloje la
contratuerca.
6. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca de
ajuste en la dirección (a). Para reducirel juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
7. Apriete la contratuerca del cable de
embrague y sitúe las cubiertas de
goma en su posición original.
8. Apriete la contratuerca en la maneta
de embrague y sitúe la funda de goma
a su posición original.
1. Cubierta de goma
2. Perno de ajuste del juego libre de la maneta
de embrague
3. Contratuerca
4. Juego libre de la maneta de embrague
21
3
4
(a)
(b)
1. Cubierta de goma
2. Contratuerca
3. Tuerca de ajuste del juego de la maneta de
embrague
1
1
23(a)
(b)
U26PS2S0.book Page 16 Friday, May 14, 2010 3:01 PM

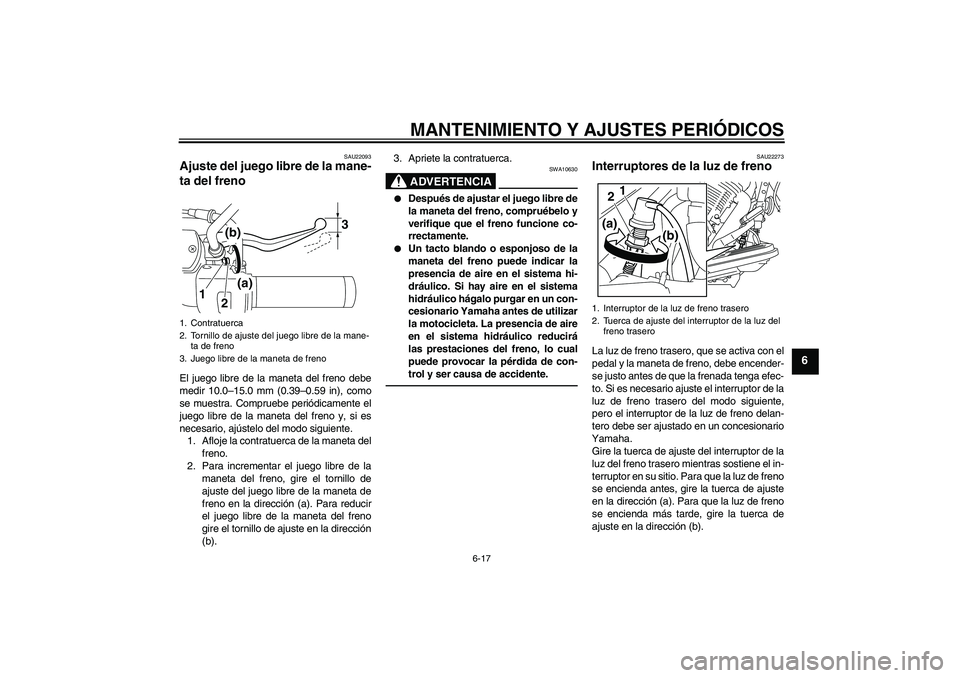

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
SAU22093
Ajuste del juego libre de la mane-
ta del freno El juego libre de la maneta del freno debe
medir 10.0–15.0 mm (0.39–0.59 in), como
se muestra. Compruebe periódicamente el
juego libre de la maneta del freno y, si es
necesario, ajústelo del modo siguiente.
1. Afloje la contratuerca de la maneta del
freno.
2. Para incrementar el juego libre de la
maneta del freno, gire el tornillo de
ajuste del juego libre de la maneta de
freno en la dirección (a). Para reducir
el juego libre de la maneta del freno
gire el tornillo de ajuste en la dirección
(b).3. Apriete la contratuerca.
ADVERTENCIA
SWA10630


Después de ajustar el juego libre de
la maneta del freno, compruébelo y
verifique que el freno funcione co-
rrectamente.


Un tacto blando o esponjoso de la
maneta del freno puede indicar la
presencia de aire en el sistema hi-
dráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un con-
cesionario Yamaha antes de utilizar
la motocicleta. La presencia de aire
en el sistema hidráulico reducirá
las prestaciones del freno, lo cual
puede provocar la pérdida de con-
trol y ser causa de accidente.
SAU22273
Interruptores de la luz de freno La luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es necesario ajuste el interruptor de la
luz de freno trasero del modo siguiente,
pero el interruptor de la luz de freno delan-
tero debe ser ajustado en un concesionario
Yamaha.
Gire la tuerca de ajuste del interruptor de la
luz del freno trasero mientras sostiene el in-
terruptor en su sitio. Para que la luz de freno
se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno
se encienda más tarde, gire la tuerca de
ajuste en la dirección (b).
1. Contratuerca
2. Tornillo de ajuste del juego libre de la mane-
ta de freno
3. Juego libre de la maneta de freno
(a)
3
1
2
(b)
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz del
freno trasero
1
2
(a)
(b)
U26PS2S0.book Page 17 Friday, May 14, 2010 3:01 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6

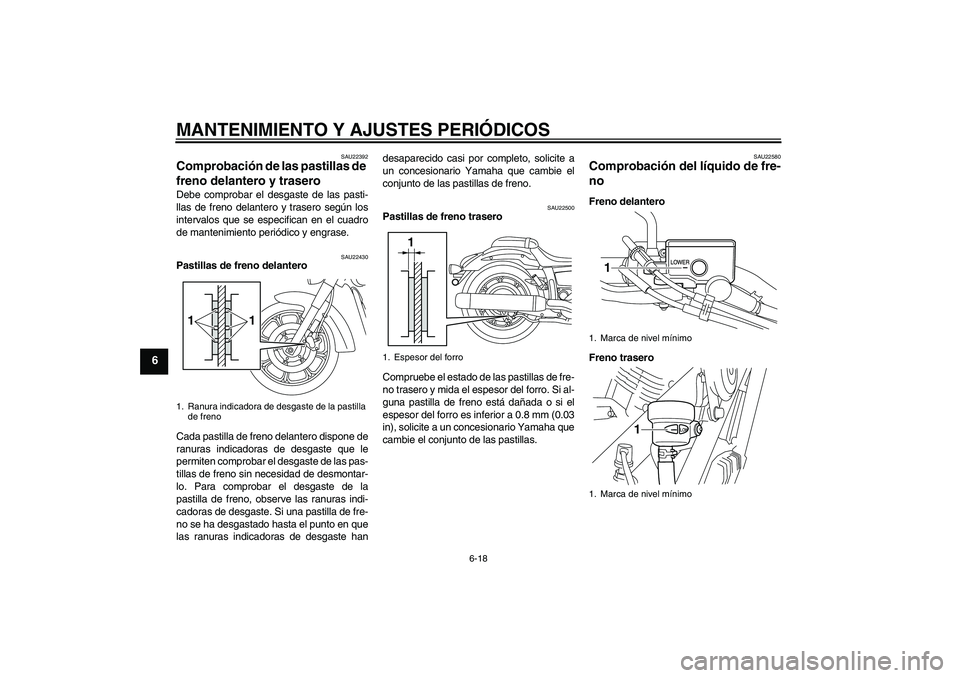

SAU22392
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22430
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las pas-
tillas de freno sin necesidad de desmontar-
lo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indi-
cadoras de desgaste. Si una pastilla de fre-
no se ha desgastado hasta el punto en que
las ranuras indicadoras de desgaste handesaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22500
Pastillas de freno trasero
Compruebe el estado de las pastillas de fre-
no trasero y mida el espesor del forro. Si al-
guna pastilla de freno está dañada o si el
espesor del forro es inferior a 0.8 mm (0.03
in), solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas.
SAU22580
Comprobación del líquido de fre-
no Freno delantero
Freno trasero
1. Ranura indicadora de desgaste de la pastilla
de freno11
1. Espesor del forro
1
1. Marca de nivel mínimo
1. Marca de nivel mínimo
1
1
U26PS2S0.book Page 18 Friday, May 14, 2010 3:01 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6

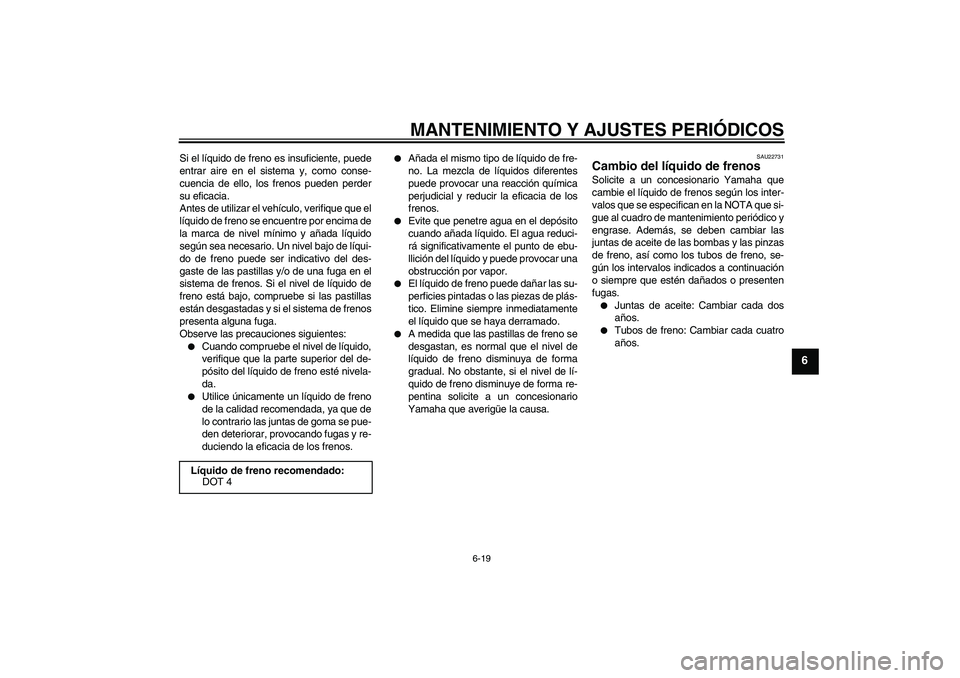

Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de utilizar el vehículo, verifique que el
líquido de freno se encuentre por encima de
la marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de líqui-
do de freno puede ser indicativo del des-
gaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.


Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.


Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.


Evite que penetre agua en el depósito
cuando añada líquido. El agua reduci-
rá significativamente el punto de ebu-
llición del líquido y puede provocar una
obstrucción por vapor.


El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.


A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22731
Cambio del líquido de frenos Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los inter-
valos que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.

Juntas de aceite: Cambiar cada dos
años.


Tubos de freno: Cambiar cada cuatro
años.
Líquido de freno recomendado:
DOT 4
U26PS2S0.book Page 19 Friday, May 14, 2010 3:01 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6

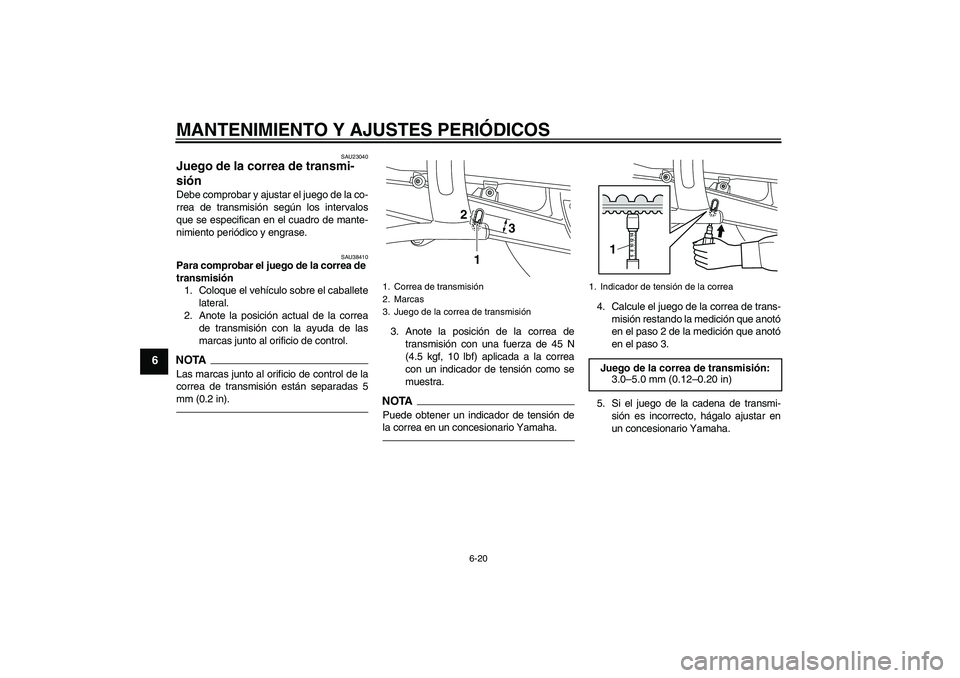

SAU23040
Juego de la correa de transmi-
sión Debe comprobar y ajustar el juego de la co-
rrea de transmisión según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase.
SAU38410
Para comprobar el juego de la correa de
transmisión
1. Coloque el vehículo sobre el caballete
lateral.
2. Anote la posición actual de la correa
de transmisión con la ayuda de las
marcas junto al orificio de control.NOTALas marcas junto al orificio de control de la
correa de transmisión están separadas 5
mm (0.2 in).
3. Anote la posición de la correa de
transmisión con una fuerza de 45 N
(4.5 kgf, 10 lbf) aplicada a la correa
con un indicador de tensión como se
muestra.NOTAPuede obtener un indicador de tensión de
la correa en un concesionario Yamaha.
4. Calcule el juego de la correa de trans-
misión restando la medición que anotó
en el paso 2 de la medición que anotó
en el paso 3.
5. Si el juego de la cadena de transmi-
sión es incorrecto, hágalo ajustar en
un concesionario Yamaha.
1. Correa de transmisión
2. Marcas
3. Juego de la correa de transmisión
1 2
3
1. Indicador de tensión de la correaJuego de la correa de transmisión:
3.0–5.0 mm (0.12–0.20 in)1
U26PS2S0.book Page 20 Friday, May 14, 2010 3:01 PM
