MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
SAU23093

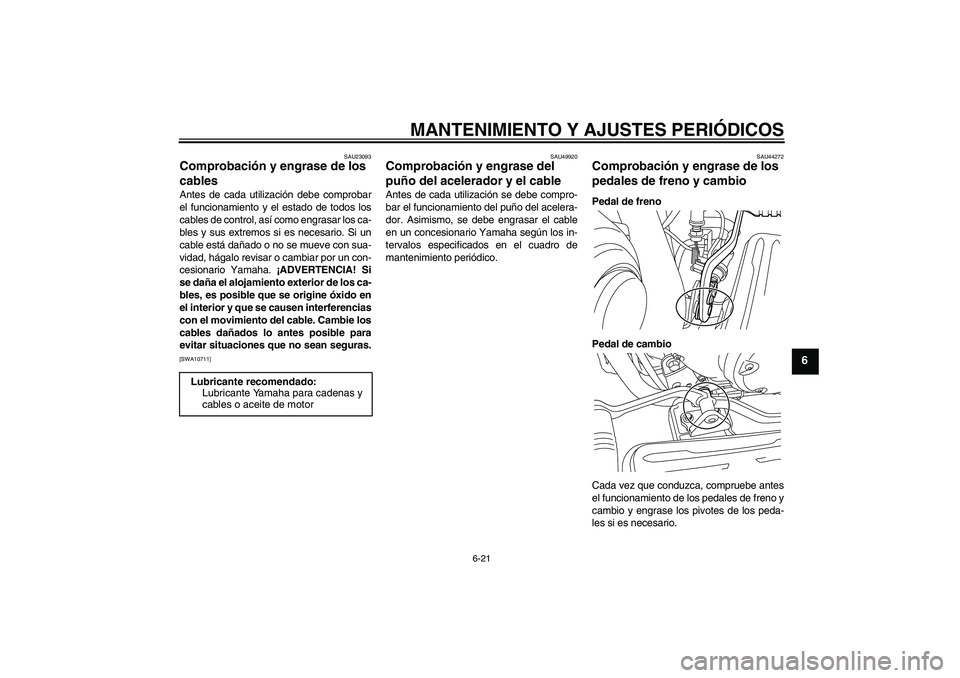

Comprobación y engrase de los
cables Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ¡ADVERTENCIA! Si
se daña el alojamiento exterior de los ca-
bles, es posible que se origine óxido en
el interior y que se causen interferencias
con el movimiento del cable. Cambie los
cables dañados lo antes posible para
evitar situaciones que no sean seguras.[SWA10711]SAU49920
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
SAU44272
Comprobación y engrase de los
pedales de freno y cambio Pedal de freno
Pedal de cambio
Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario. Lubricante recomendado:
Lubricante Yamaha para cadenas y
cables o aceite de motor
U26PS2S0.book Page 21 Friday, May 14, 2010 3:01 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
SAU23142

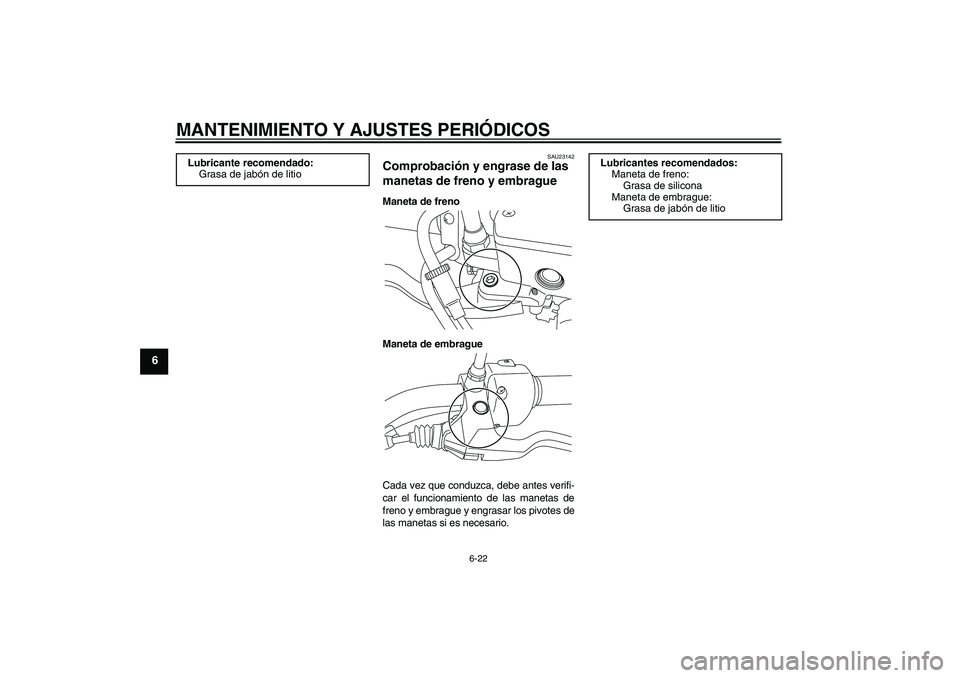

Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario. Lubricante recomendado:
Grasa de jabón de litio
Lubricantes recomendados:
Maneta de freno:
Grasa de silicona
Maneta de embrague:
Grasa de jabón de litio
U26PS2S0.book Page 22 Friday, May 14, 2010 3:01 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6
SAU23202

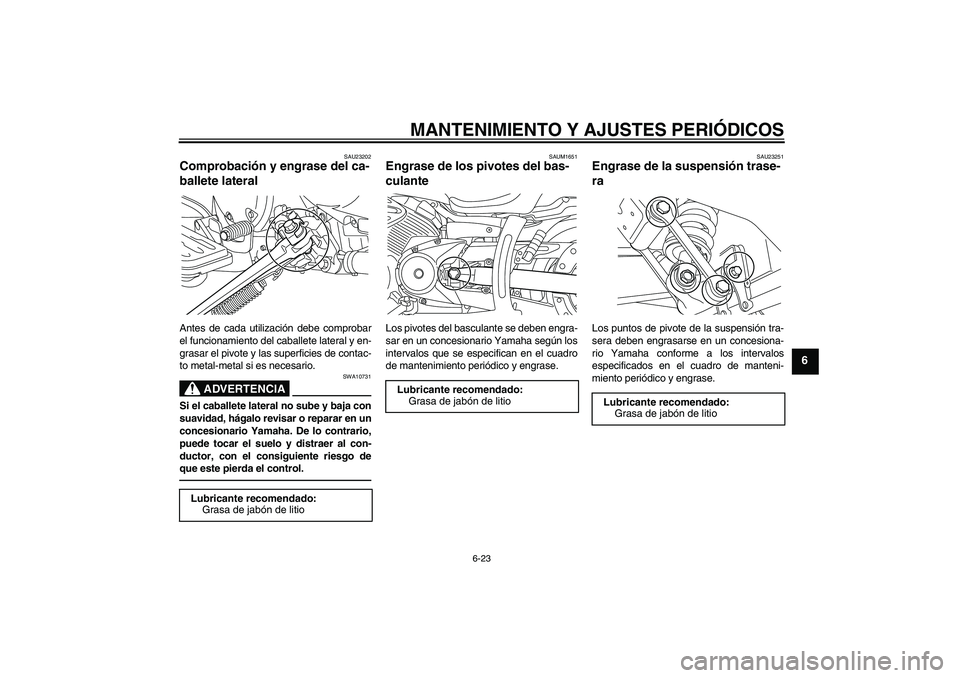

Comprobación y engrase del ca-
ballete lateral Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10731
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo de
que este pierda el control.
SAUM1651
Engrase de los pivotes del bas-
culante Los pivotes del basculante se deben engra-
sar en un concesionario Yamaha según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU23251
Engrase de la suspensión trase-
ra Los puntos de pivote de la suspensión tra-
sera deben engrasarse en un concesiona-
rio Yamaha conforme a los intervalos
especificados en el cuadro de manteni-
miento periódico y engrase.
Lubricante recomendado:
Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
U26PS2S0.book Page 23 Friday, May 14, 2010 3:01 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6
SAU23272

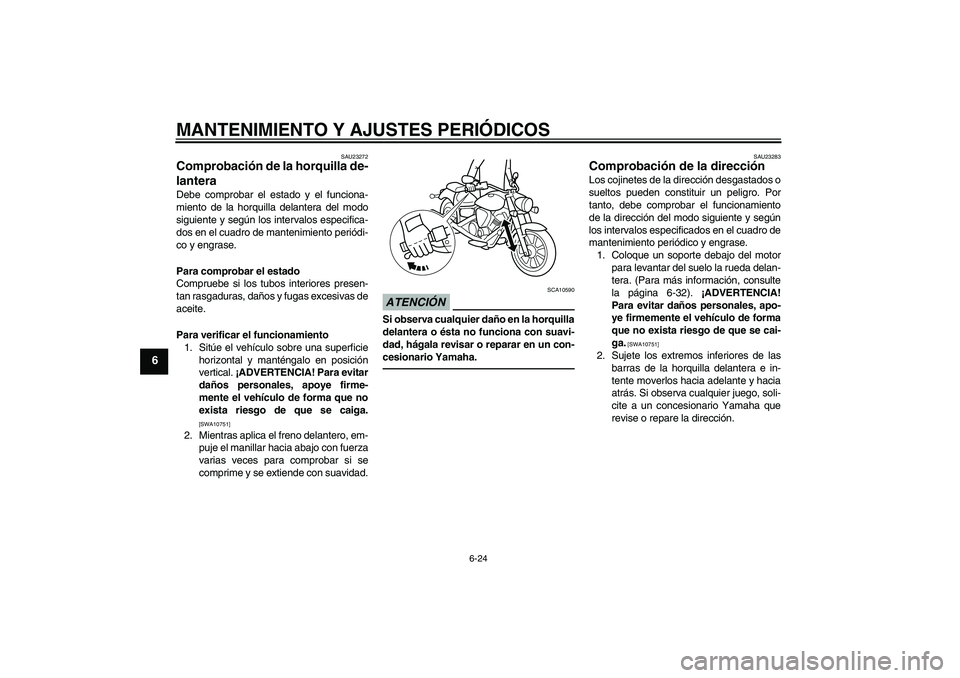

Comprobación de la horquilla de-
lantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10751]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y se extiende con suavidad.
ATENCIÓN
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-
cesionario Yamaha.
SAU23283
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera. (Para más información, consulte
la página 6-32). ¡ADVERTENCIA!
Para evitar daños personales, apo-
ye firmemente el vehículo de forma
que no exista riesgo de que se cai-
ga.
[SWA10751]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
U26PS2S0.book Page 24 Friday, May 14, 2010 3:01 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
6
SAU23291

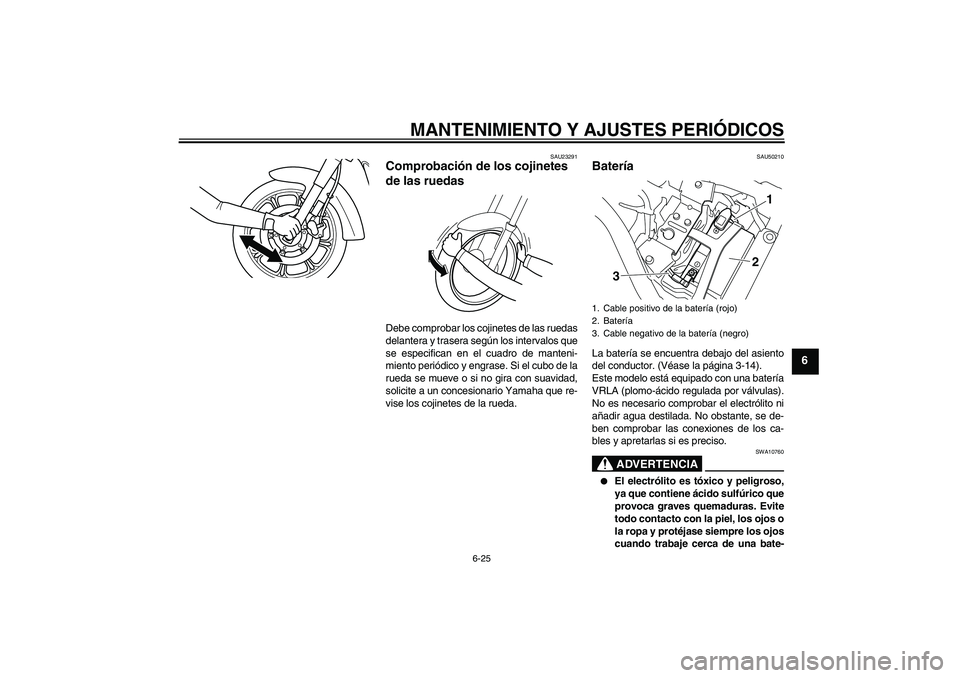

Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de la
rueda se mueve o si no gira con suavidad,
solicite a un concesionario Yamaha que re-
vise los cojinetes de la rueda.
SAU50210
Batería La batería se encuentra debajo del asiento
del conductor. (Véase la página 3-14).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10760


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
1. Cable positivo de la batería (rojo)
2. Batería
3. Cable negativo de la batería (negro)
21
3
U26PS2S0.book Page 25 Friday, May 14, 2010 3:01 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6

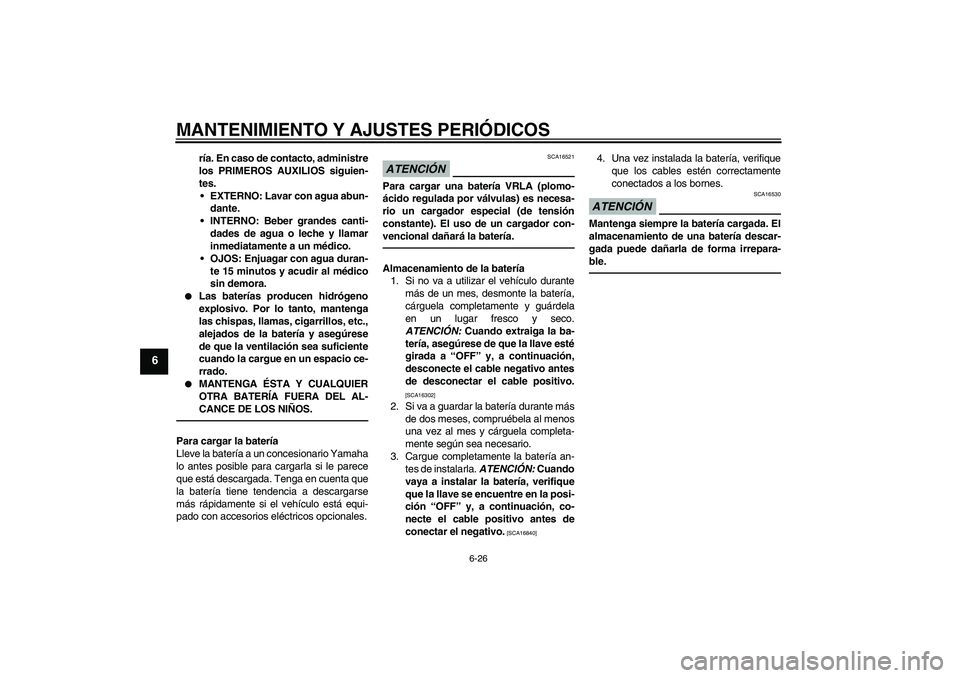

ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16521
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
girada a “OFF” y, a continuación,
desconecte el cable negativo antes
de desconectar el cable positivo.
[SCA16302]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-
ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16840]
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16530
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-
ble.
U26PS2S0.book Page 26 Friday, May 14, 2010 3:01 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
6
SAU47134

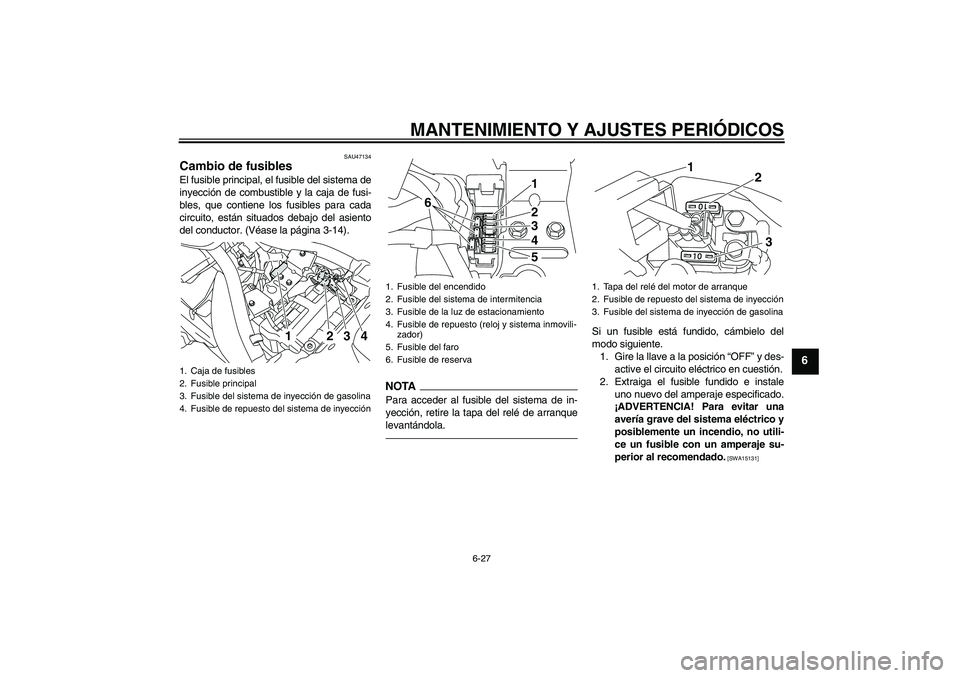

Cambio de fusibles El fusible principal, el fusible del sistema de
inyección de combustible y la caja de fusi-
bles, que contiene los fusibles para cada
circuito, están situados debajo del asiento
del conductor. (Véase la página 3-14).
NOTAPara acceder al fusible del sistema de in-
yección, retire la tapa del relé de arranque
levantándola.
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15131]
1. Caja de fusibles
2. Fusible principal
3. Fusible del sistema de inyección de gasolina
4. Fusible de repuesto del sistema de inyección
3
4
2
1
1. Fusible del encendido
2. Fusible del sistema de intermitencia
3. Fusible de la luz de estacionamiento
4. Fusible de repuesto (reloj y sistema inmovili-
zador)
5. Fusible del faro
6. Fusible de reserva
1
2
3
4
5 6
1. Tapa del relé del motor de arranque
2. Fusible de repuesto del sistema de inyección
3. Fusible del sistema de inyección de gasolina
3 2
1
U26PS2S0.book Page 27 Friday, May 14, 2010 3:01 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
6

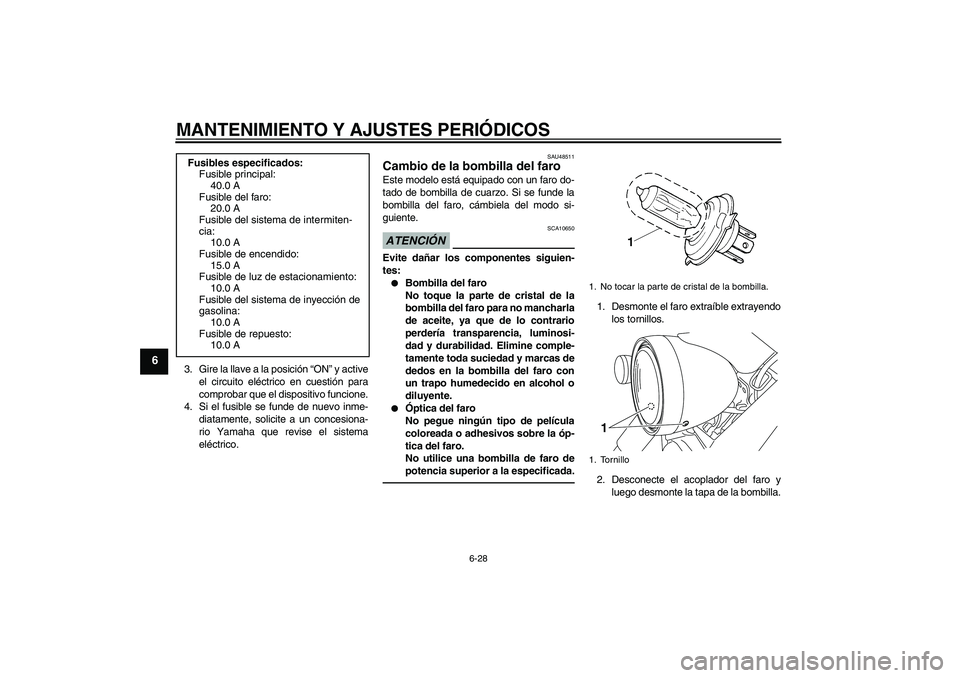

3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU48511
Cambio de la bombilla del faro Este modelo está equipado con un faro do-
tado de bombilla de cuarzo. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.ATENCIÓN
SCA10650
Evite dañar los componentes siguien-
tes:

Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.


Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro de
potencia superior a la especificada.
1. Desmonte el faro extraíble extrayendo
los tornillos.
2. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla. Fusibles especificados:
Fusible principal:
40.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermiten-
cia:
10.0 A
Fusible de encendido:
15.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de repuesto:
10.0 A1. No tocar la parte de cristal de la bombilla.
1. Tornillo
1
U26PS2S0.book Page 28 Friday, May 14, 2010 3:01 PM

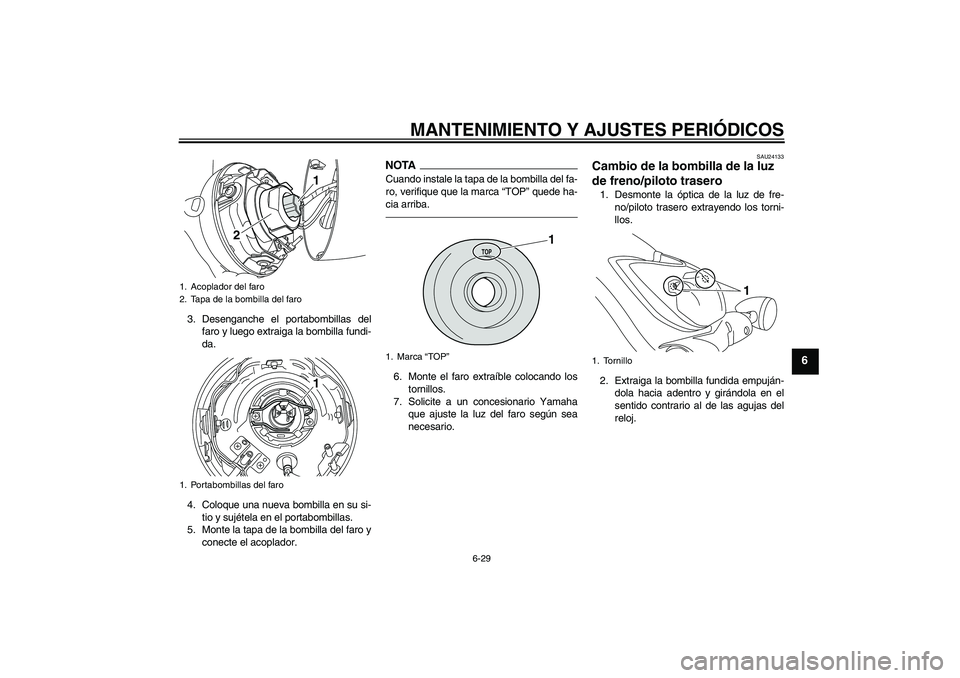

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
6
3. Desenganche el portabombillas del
faro y luego extraiga la bombilla fundi-
da.
4. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.
5. Monte la tapa de la bombilla del faro y
conecte el acoplador.
NOTACuando instale la tapa de la bombilla del fa-
ro, verifique que la marca “TOP” quede ha-
cia arriba.6. Monte el faro extraíble colocando los
tornillos.
7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU24133
Cambio de la bombilla de la luz
de freno/piloto trasero 1. Desmonte la óptica de la luz de fre-
no/piloto trasero extrayendo los torni-
llos.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
1. Acoplador del faro
2. Tapa de la bombilla del faro
1. Portabombillas del faro
1
2
1
1. Marca “TOP”
TOP
1
1. Tornillo
1
U26PS2S0.book Page 29 Friday, May 14, 2010 3:01 PM

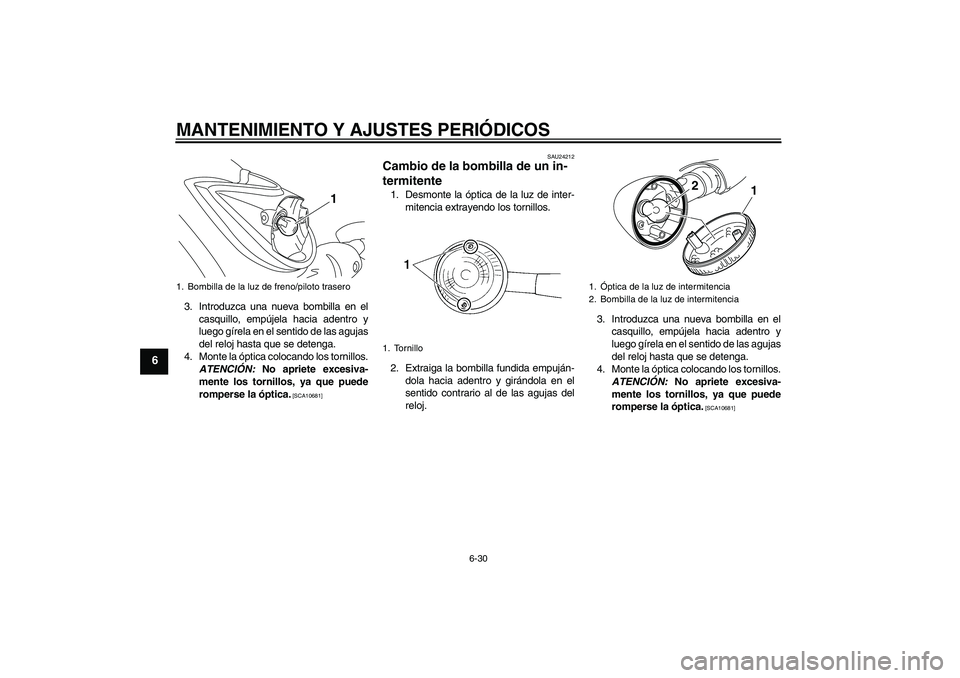

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
6
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los tornillos.
ATENCIÓN: No apriete excesiva-
mente los tornillos, ya que puede
romperse la óptica.
[SCA10681]SAU24212
Cambio de la bombilla de un in-
termitente 1. Desmonte la óptica de la luz de inter-
mitencia extrayendo los tornillos.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los tornillos.
ATENCIÓN: No apriete excesiva-
mente los tornillos, ya que puede
romperse la óptica.
[SCA10681]
1. Bombilla de la luz de freno/piloto trasero
1
1. Tornillo
1.Óptica de la luz de intermitencia
2. Bombilla de la luz de intermitencia
2
1
U26PS2S0.book Page 30 Friday, May 14, 2010 3:01 PM
