YAMAHA XVS950 2011 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2011, Model line: XVS950, Model: YAMAHA XVS950 2011Pages: 86, tamaño PDF: 2.6 MB

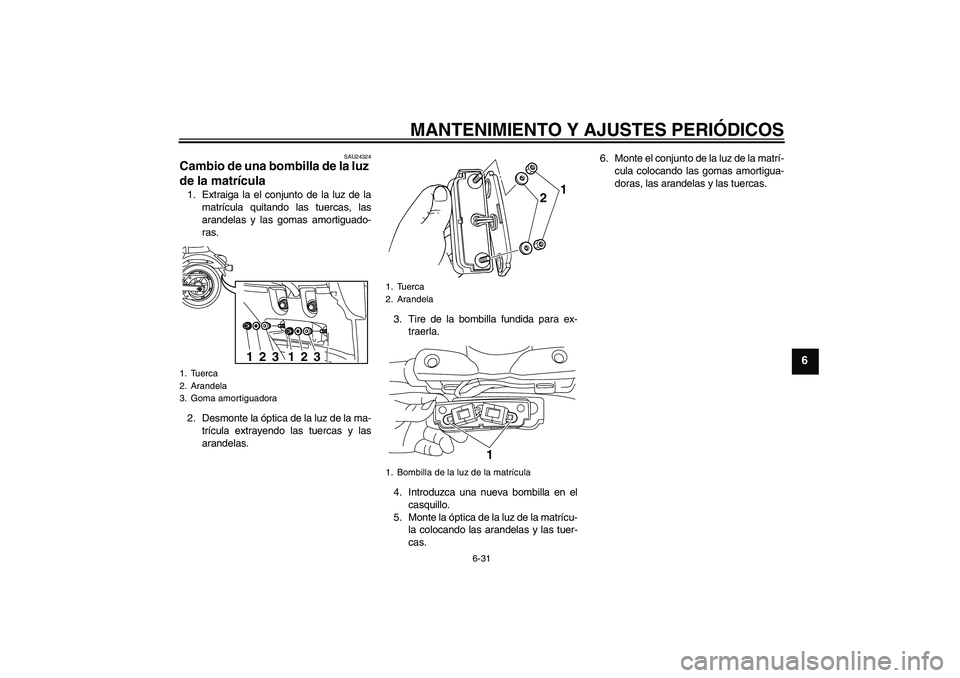

Page 71 of 86
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-31
6
SAU24324
Cambio de una bombilla de la luz
de la matrícula 1. Extraiga la el conjunto de la luz de la
matrícula quitando las tuercas, las
arandelas y las gomas amortiguado-
ras.
2. Desmonte la óptica de la luz de la ma-
trícula extrayendo las tuercas y las
arandelas.3. Tire de la bombilla fundida para ex-
traerla.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte la óptica de la luz de la matrícu-
la colocando las arandelas y las tuer-
cas.6. Monte el conjunto de la luz de la matrí-
cula colocando las gomas amortigua-
doras, las arandelas y las tuercas.1. Tuerca
2. Arandela
3. Goma amortiguadora
123
123
1. Tuerca
2. Arandela
1. Bombilla de la luz de la matrícula
1
2
1
U26PS2S0.book Page 31 Friday, May 14, 2010 3:01 PM

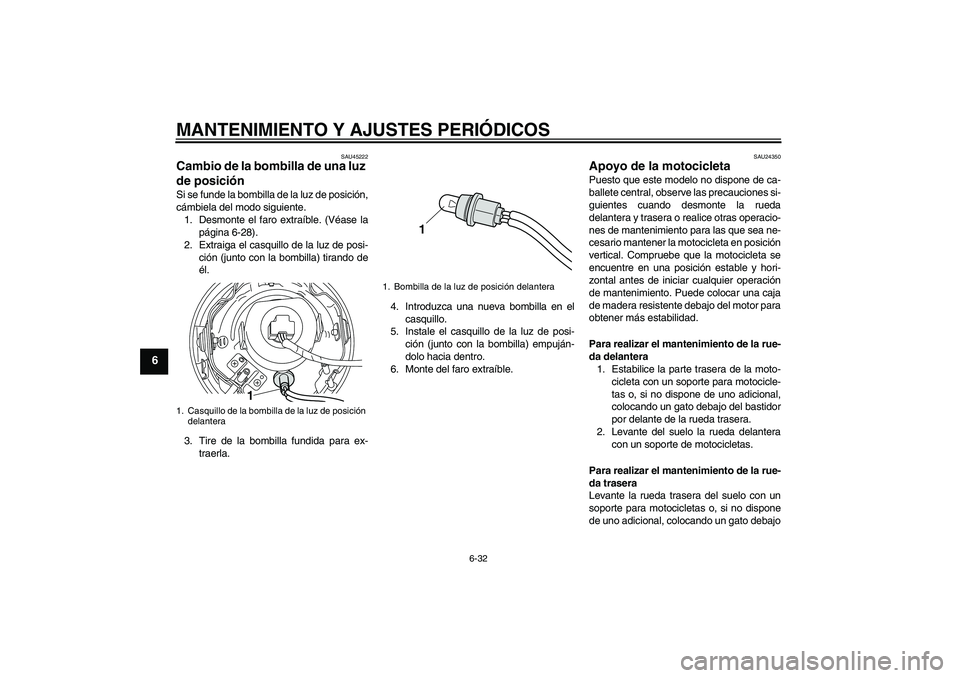

Page 72 of 86
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
6
SAU45222
Cambio de la bombilla de una luz
de posición Si se funde la bombilla de la luz de posición,
cámbiela del modo siguiente.
1. Desmonte el faro extraíble. (Véase la
página 6-28).
2. Extraiga el casquillo de la luz de posi-
ción (junto con la bombilla) tirando de
él.
3. Tire de la bombilla fundida para ex-
traerla.4. Introduzca una nueva bombilla en el
casquillo.
5. Instale el casquillo de la luz de posi-
ción (junto con la bombilla) empuján-
dolo hacia dentro.
6. Monte del faro extraíble.
SAU24350
Apoyo de la motocicleta Puesto que este modelo no dispone de ca-
ballete central, observe las precauciones si-
guientes cuando desmonte la rueda
delantera y trasera o realice otras operacio-
nes de mantenimiento para las que sea ne-
cesario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de iniciar cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor para
obtener más estabilidad.
Para realizar el mantenimiento de la rue-
da delantera
1. Estabilice la parte trasera de la moto-
cicleta con un soporte para motocicle-
tas o, si no dispone de uno adicional,
colocando un gato debajo del bastidor
por delante de la rueda trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el mantenimiento de la rue-
da trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de uno adicional, colocando un gato debajo
1. Casquillo de la bombilla de la luz de posición
delantera
1
1. Bombilla de la luz de posición delantera
1
U26PS2S0.book Page 32 Friday, May 14, 2010 3:01 PM

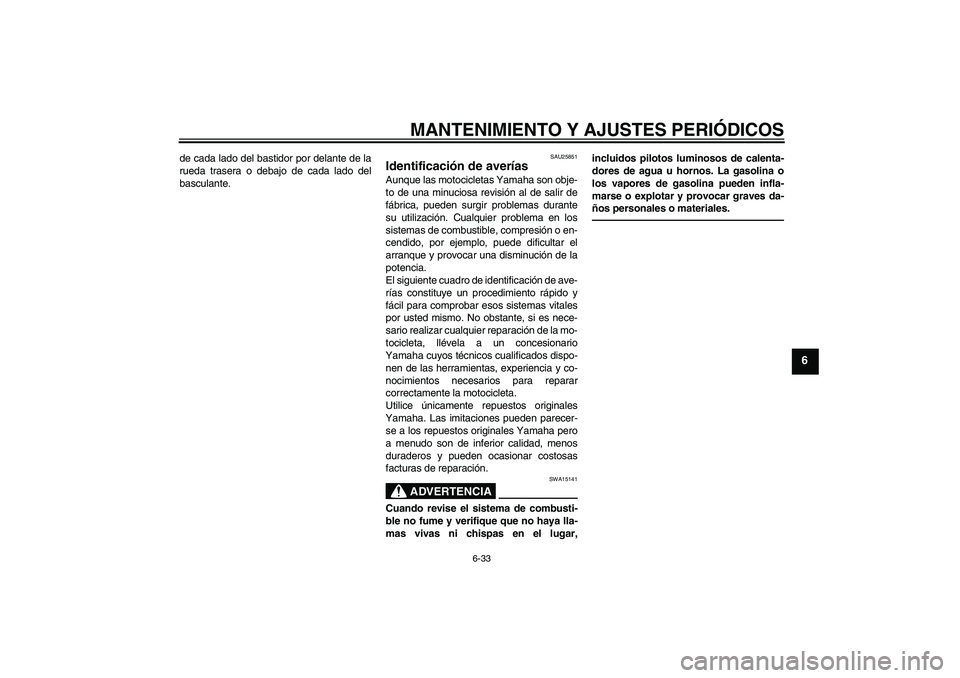

Page 73 of 86
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-33
6
de cada lado del bastidor por delante de la
rueda trasera o debajo de cada lado del
basculante.
SAU25851
Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión al de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
El siguiente cuadro de identificación de ave-
rías constituye un procedimiento rápido y
fácil para comprobar esos sistemas vitales
por usted mismo. No obstante, si es nece-
sario realizar cualquier reparación de la mo-
tocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15141
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
U26PS2S0.book Page 33 Friday, May 14, 2010 3:01 PM

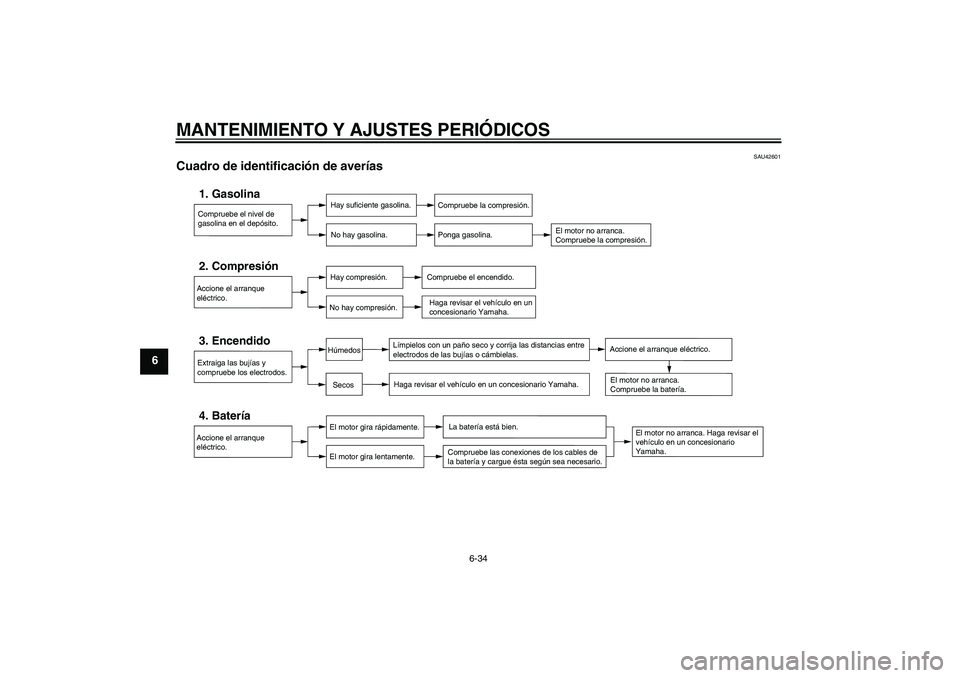

Page 74 of 86
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
6
SAU42601
Cuadro de identificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
U26PS2S0.book Page 34 Friday, May 14, 2010 3:01 PM
Page 75 of 86

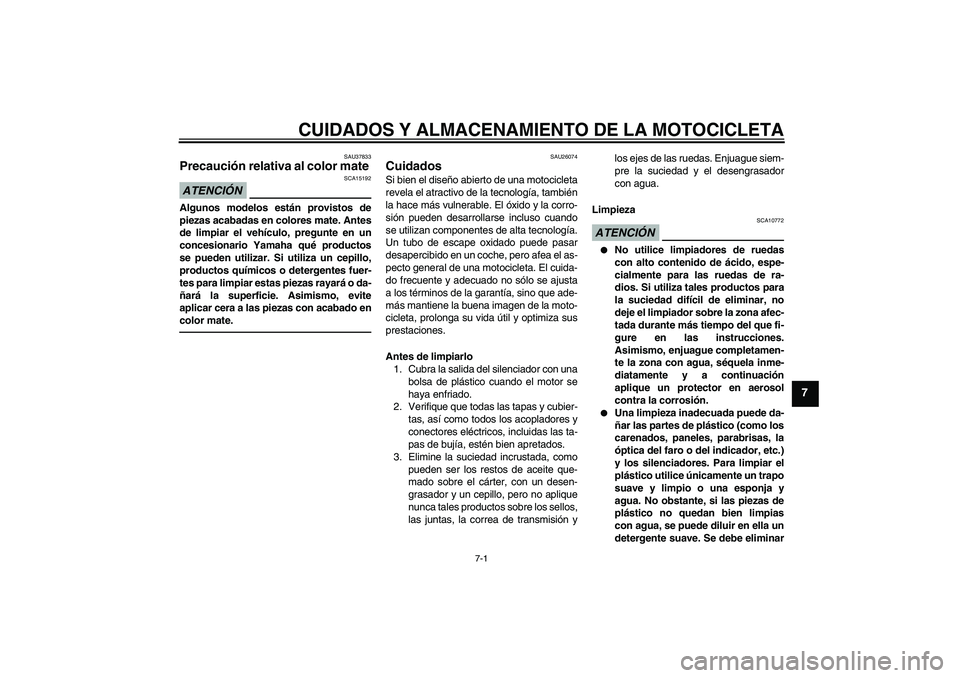

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU37833
Precaución relativa al color mate ATENCIÓN
SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU26074
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas, la correa de transmisión ylos ejes de las ruedas. Enjuague siem-
pre la suciedad y el desengrasador
con agua.
Limpieza
ATENCIÓN
SCA10772
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
U26PS2S0.book Page 1 Friday, May 14, 2010 3:01 PM

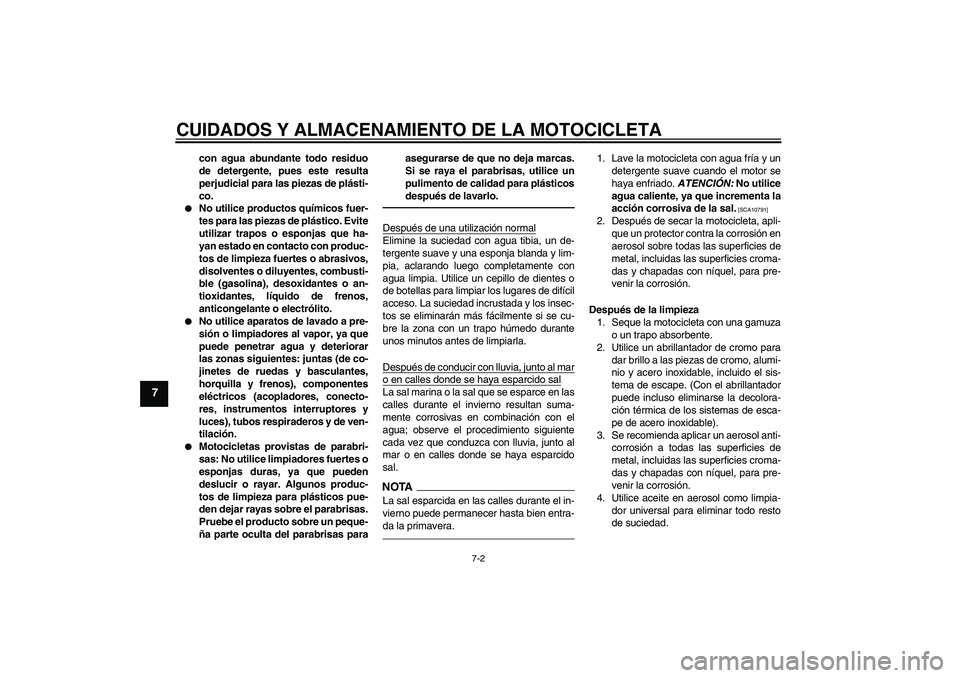

Page 76 of 86
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.
No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas paraasegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
3. Se recomienda aplicar un aerosol anti-
corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
U26PS2S0.book Page 2 Friday, May 14, 2010 3:01 PM

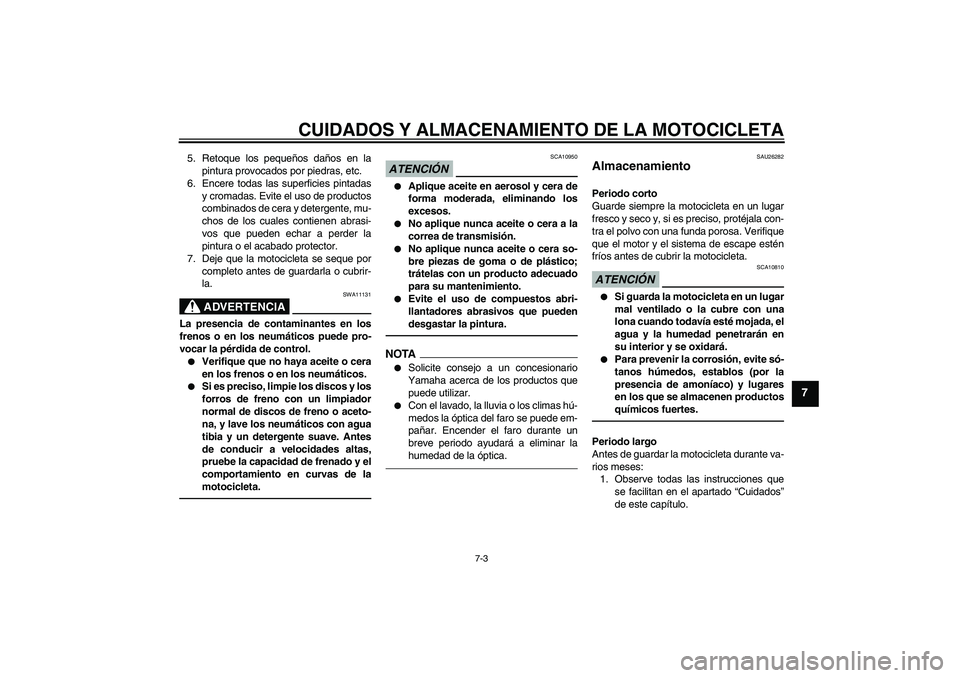

Page 77 of 86
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Encere todas las superficies pintadas
y cromadas. Evite el uso de productos
combinados de cera y detergente, mu-
chos de los cuales contienen abrasi-
vos que pueden echar a perder la
pintura o el acabado protector.
7. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10950
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera a la
correa de transmisión.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU26282
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10810
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
U26PS2S0.book Page 3 Friday, May 14, 2010 3:01 PM

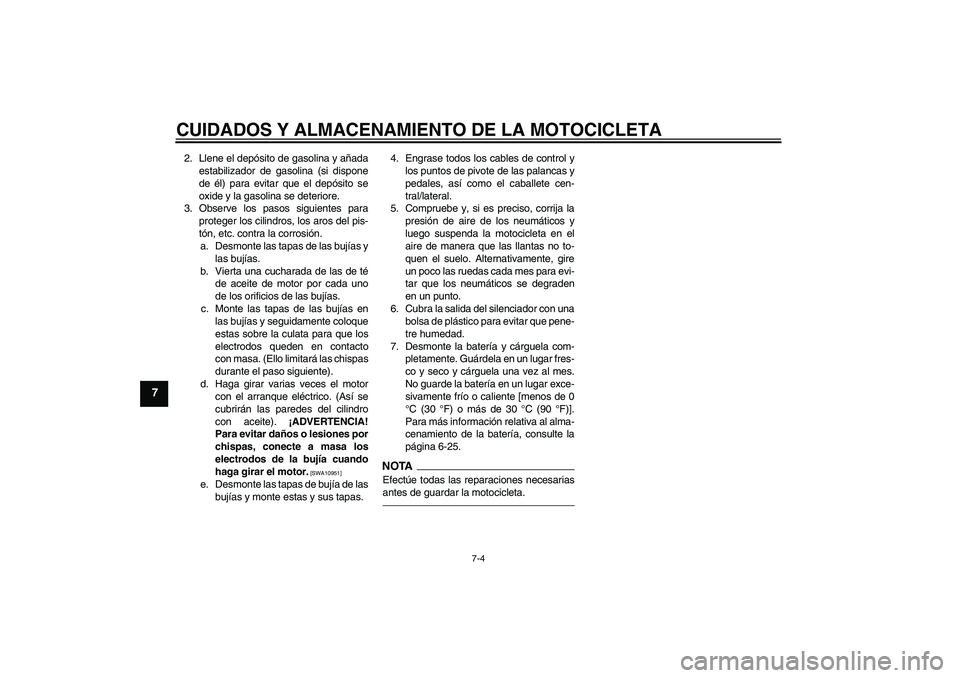

Page 78 of 86
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10951]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-25.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U26PS2S0.book Page 4 Friday, May 14, 2010 3:01 PM

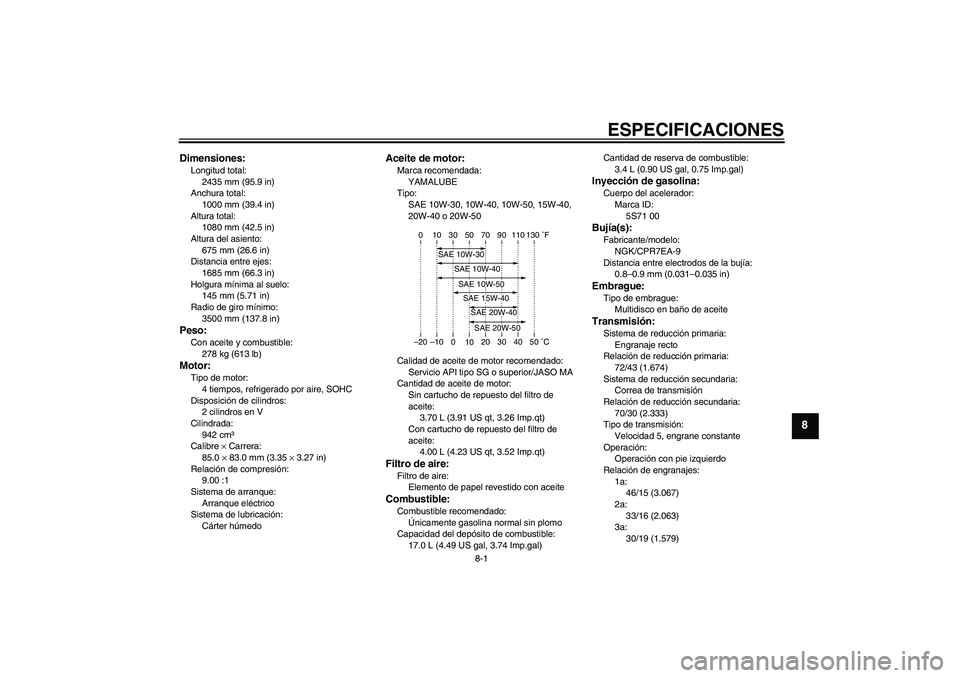

Page 79 of 86
ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2435 mm (95.9 in)
Anchura total:
1000 mm (39.4 in)
Altura total:
1080 mm (42.5 in)
Altura del asiento:
675 mm (26.6 in)
Distancia entre ejes:
1685 mm (66.3 in)
Holgura mínima al suelo:
145 mm (5.71 in)
Radio de giro mínimo:
3500 mm (137.8 in)Peso:Con aceite y combustible:
278 kg (613 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros:
2 cilindros en V
Cilindrada:
942 cm³
Calibre × Carrera:
85.0 × 83.0 mm (3.35 × 3.27 in)
Relación de compresión:
9.00 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
17.0 L (4.49 US gal, 3.74 Imp.gal)Cantidad de reserva de combustible:
3.4 L (0.90 US gal, 0.75 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
5S71 00Bujía(s):Fabricante/modelo:
NGK/CPR7EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
72/43 (1.674)
Sistema de reducción secundaria:
Correa de transmisión
Relación de reducción secundaria:
70/30 (2.333)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
46/15 (3.067)
2a:
33/16 (2.063)
3a:
30/19 (1.579)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U26PS2S0.book Page 1 Friday, May 14, 2010 3:01 PM

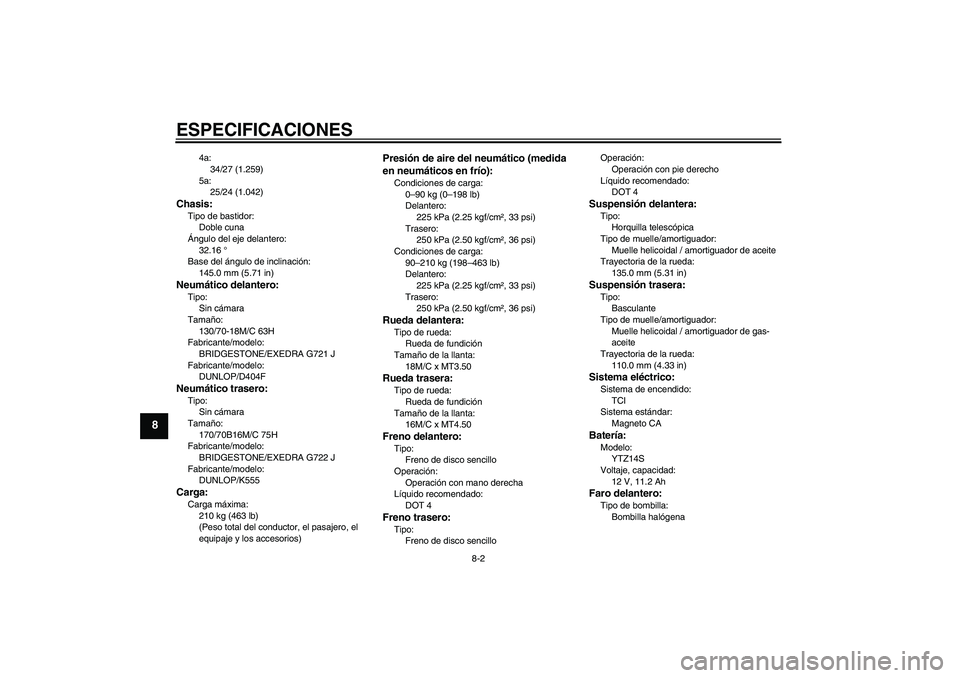

Page 80 of 86
ESPECIFICACIONES
8-2
8
4a:
34/27 (1.259)
5a:
25/24 (1.042)
Chasis:Tipo de bastidor:
Doble cuna
Ángulo del eje delantero:
32.16 °
Base del ángulo de inclinación:
145.0 mm (5.71 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
130/70-18M/C 63H
Fabricante/modelo:
BRIDGESTONE/EXEDRA G721 J
Fabricante/modelo:
DUNLOP/D404FNeumático trasero:Tipo:
Sin cámara
Tamaño:
170/70B16M/C 75H
Fabricante/modelo:
BRIDGESTONE/EXEDRA G722 J
Fabricante/modelo:
DUNLOP/K555Carga:Carga máxima:
210 kg (463 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
Condiciones de carga:
90–210 kg (198–463 lb)
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
18M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
16M/C x MT4.50Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencilloOperación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
135.0 mm (5.31 in)Suspensión trasera:Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
110.0 mm (4.33 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ14S
Voltaje, capacidad:
12 V, 11.2 AhFaro delantero:Tipo de bombilla:
Bombilla halógena
U26PS2S0.book Page 2 Friday, May 14, 2010 3:01 PM
