FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11080
Controlelampje grootlicht“”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11254
Waarschuwingslampje
olieniveau “”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON ” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.OPMERKING

Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of bij
plotseling afremmen of optrekken, er is
dan echter geen sprake van een sto-
ring.


Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het circuit van
het waarschuwingslampje olieniveau.
Als het waarschuwingscircuit voor het
olieniveau een probleem aangeeft, wordt de volgende cyclus herhaald tot-
dat de storing is opgeheven: Het waar-
schuwingslampje olieniveau knippert
tien keer en dooft dan gedurende 2.5
seconden. Als dit zich voordoet, vraag
dan een Yamaha dealer de machine te
controleren.
DAU11365
Waarschuwingslampje
brandstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 3.4 L (0.90 US gal, 0.75 Imp.gal).
Vul in dat geval zo snel mogelijk brandstof
bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON ” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON ” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.OPMERKINGDit model is bovendien uitgerust met een
zelfdiagnosesysteem voor het circuit van
het waarschuwingslampje brandstofniveau.
Als het waarschuwingscircuit voor het brandstofniveau een probleem aangeeft,
wordt de volgende cyclus herhaald totdat
de storing is opgeheven: Het waarschu-
wingslampje brandstofniveau knippert acht
keer en dooft dan gedurende 3.0 seconden.
Als dit zich voordoet, vraag dan een
Yamaha dealer de machine te controleren.
DAU11534
Waarschuwingslampje
motorstoring
“”
Dit waarschuwingslampje gaat branden of
knipperen wanneer er een probleem wordt
aangegeven in het elektrisch circuit dat de
motor controleert. Vraag in dat geval een
Yamaha dealer het zelfdiagnosesysteem te
controleren. (Zie pagina 3-7 voor uitleg over
de werking van het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON ” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
U26PD3D0.book Page 4 Friday, June 3, 2011 4:56 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
4. Druk op de “RESET”-knop om de mi-
nuten in te stellen.
5. Druk op de “ SELECT”-toets en laat
deze dan los om de klok te starten.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het kilometerteller-/ritteller-/klokdisplay een
foutcode weer.
Als het kilometerteller/ritteller/klok-display
foutcodes weergeeft, noteer deze dan en
vraag een Yamaha dealer om het voertuig
te controleren. Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, gaat
het controlelampje startblokkering knippe-
ren en geeft het display een foutcode weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,
probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.2. Als de motor start, zet deze dan weer uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu- tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
LET OP
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.Helderheidsregeling
Met deze functie regelt u de helderheid van
het paneel voor de multifunctionele meter,
afgestemd op het aanwezige daglicht.
Om de helderheid in te stellen1. Draai de sleutel naar
“OFF”.
2. Druk de “ SELECT”-toets in en houd
deze ingedrukt.
1. Weergave foutcode
1
1. Weergave helderheidsniveau
1
U26PD3D0.book Page 7 Friday, June 3, 2011 4:56 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU47150
OPMERKINGDit model is uitgerust met:

een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op de multifunctionele meter
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF ” en vervolgens naar “ON ”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.


een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. In dat geval
wordt op de multifunctionele meter
foutcode 70 weergegeven, maar dit
betreft geen storing. Druk op de start-
schakelaar om de foutcode te wissen
en de motor opnieuw te starten.
DAU47233
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.


De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-17 voor meer informatie.
1. Draai de contactsleutel naar “ ON” en
controleer of de noodstopschakelaar
op “” is gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.

Waarschuwingslampje olieni-
veau


Waarschuwingslampje brand-
stofniveau


Waarschuwingslampje motorsto-
ring


Controlelampje startblokkering
LET OP
DCA11833
Als een waarschuwings- of controle-
lampje niet gaat branden wanneer de
sleutel naar “ ON” wordt gedraaid, of
wanneer een waarschuwings- of contro-
U26PD3D0.book Page 1 Friday, June 3, 2011 4:56 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
DAU21384
De vrije slag van de gasgreep
controleren De vrije slag van de gasgreep dient bij de
binnenrand van de gasgreep 4.0–6.0 mm
(0.16 –0.24 in) te bedragen. Controleer de
vrije slag van de gasgreep regelmatig en
laat de vrije slag indien nodig afstellen door
een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21565
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10503
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
1. Vrije slag van gasgreep
1
U26PD3D0.book Page 13 Friday, June 3, 2011 4:56 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
WAARSCHUWING
DWA10471


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.


Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-
schappen verkrijgt.
DAU21962
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.
Voorband:
Maat:
130/70-18M/C 63H
Fabrikant/model: BRIDGESTONE/EXEDRA G721
J
DUNLOP/D404F
Achterband:
Maat:170/70B16M/C 75H
Fabrikant/model:
BRIDGESTONE/EXEDRA G722
J
DUNLOP/K555
U26PD3D0.book Page 15 Friday, June 3, 2011 4:56 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
DAU23283
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-32 voor meer informa-
tie.) WAARSCHUWING! Ondersteun
de machine zorgvuldig om omval-
len en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder- ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in- specteren of repareren.
DAU23291
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU50210
Accu De accu bevindt zich onder het zadel. (Zie
pagina 3-14.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
1. Positieve accukabel (rood)
2. Accu
3. Negatieve accukabel (zwart)
2 1
3
U26PD3D0.book Page 25 Friday, June 3, 2011 4:56 PM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:2435 mm (95.9 in)
Totale breedte:
1000 mm (39.4 in)
Totale hoogte: 1080 mm (42.5 in)
Zadelhoogte: 675 mm (26.6 in)
Wielbasis:
1685 mm (66.3 in)
Grondspeling: 145 mm (5.71 in)
Kleinste draaicirkel: 3500 mm (137.8 in)Gewicht:Rijklaar gewicht:278 kg (613 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, SOHC
Cilinderopstelling: 2-cilinder, V-blok
Slagvolume: 942 cm ³
Boring × slag:
85.0 × 83.0 mm (3.35 × 3.27 in)
Compressieverhouding: 9.00 : 1
Startsysteem: Elektrische startmotor
Smeersysteem:
Wet sump

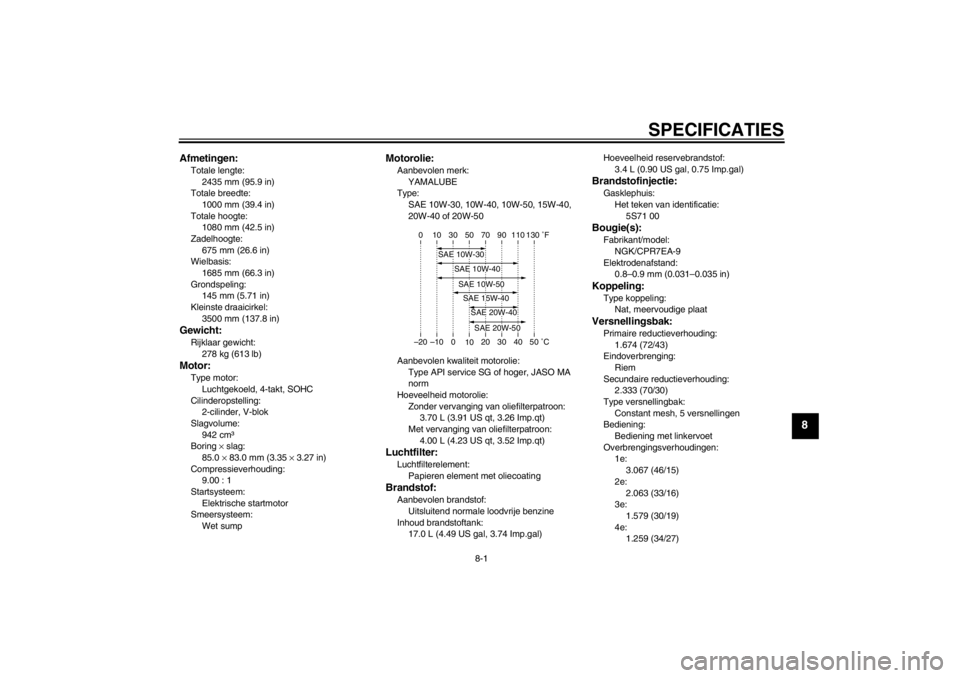

Motorolie:Aanbevolen merk:YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:3.70 L (3.91 US qt, 3.26 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt, 3.52 Imp.qt)Luchtfilter:Luchtfilterelement:Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:Uitsluitend normale loodvrije benzine
Inhoud brandstoftank: 17.0 L (4.49 US gal, 3.74 Imp.gal) Hoeveelheid reservebrandstof:
3.4 L (0.90 US gal, 0.75 Imp.gal)
Brandstofinjectie:Gasklephuis:
Het teken van identificatie:5S71 00Bougie(s):Fabrikant/model: NGK/CPR7EA-9
Elektrodenafstand: 0.8 –0.9 mm (0.031 –0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
1.674 (72/43)
Eindoverbrenging: Riem
Secundaire reductieverhouding: 2.333 (70/30)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening: Bediening met linkervoet
Overbrengingsverhoudingen: 1e:3.067 (46/15)
2e: 2.063 (33/16)
3e:
1.579 (30/19)
4e: 1.259 (34/27)
–20 –10 0
1020 30 40 50 ˚C
10 30 50 70 90 110
0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U26PD3D0.book Page 1 Friday, June 3, 2011 4:56 PM
