UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’ une commande ou d’ une
fonction pose un probl ème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraî ner une perte de con-
tr ôle, qui pourrait se traduire par un acci-
dent et des blessures.
FAU47150
N.B.Ce mod èle est équipé de :

un capteur de s écurit é de chute per-
mettant de couper le moteur en cas
d ’un renversement. Dans ce cas, le
bloc de compteurs multifonctions affi-
che le code d’ erreur 30. Il ne s ’agit pas
d ’une dé faillance. Tourner la cl é sur
“ OFF ”, puis sur “ON ” pour effacer le
code d’ erreur. Si le contact n’ est pas
coup é au pr éalable, le moteur se lance
mais ne se met pas en marche lors de
l ’actionnement du bouton du d émar-
reur.


un syst ème d ’arr êt automatique du
moteur. Le moteur se coupe automati-
quement apr ès avoir tourné au ralenti
pendant 20 minutes. Dans ce cas, le
bloc de compteurs multifonctions affi-
che le code d’ erreur 70. Il ne s ’agit pas
d ’une dé faillance. Appuyer sur le con-
tacteur de d émarreur afin d’ effacer le
code d’ erreur et de remettre le moteur
en marche.
FAU47233
Mise en marche du moteur Afin que le coupe-circuit d ’allumage n ’entre
pas en action, il faut qu ’une des conditions
suivantes soit remplie :

La boî te de vitesses doit ê tre au point
mort.


Une vitesse doit être engag ée, le levier
d ’embrayage actionné et la béquille la-
t é rale relev ée.
Se r éfé rer à la page 3-18 pour plus de
d étails.
1. Tourner la cl é sur “ ON” et s ’assurer
que le coupe-circuit du moteur est à la
position “”.
Le t émoin et les t émoins d ’alerte sui-
vants doivent s’ allumer pendant quel-
ques secondes, puis s ’éteindre.

Témoin d ’alerte du niveau d ’huile


T émoin d ’alerte du niveau de car-
burant


T émoin d ’alerte de panne moteur


T émoin de l ’immobilisateur anti-
vol
ATTENTION
FCA11833
Si un t émoin ne s ’allume pas lorsque la
cl é de contact est tourn ée sur “ON ” ou si
un t émoin ne s ’éteint pas par la suite, se
reporter à la page 3-4 et effectuer le con-
tr ôle de son circuit.
U26PF3F0.book Page 1 Thursday, June 2, 2011 5:02 PM

ENTRETIENS ET RÉGLAGES P ÉRIODIQUES
6-1
6
FAU17244
La r éalisation des contr ôles et entretiens,
r é glages et lubrifications p ériodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la s écurit é de
conduite. La s écurit é est l ’imp ératif num éro
un du bon motocycliste. Les points de con-
tr ôle, r églage et lubrification principaux du
v é hicule sont expliqué s aux pages suivan-
tes.
Les fr équences donn ées dans le tableau
des entretiens p ériodiques s ’entendent
pour la conduite dans des conditions nor-
males. Le propri étaire devra donc adapter
les fr équences pr éconis ées et éventuelle-
ment les raccourcir en fonction du climat, du
terrain, de la situation g éographique et de
l ’usage qu’ il fait de son v éhicule.
AVERTISSEMENT
FWA10321
L ’omission d’ entretiens ou l’ utilisation
de techniques d ’entretien incorrectes
peut accro ître les risques de blessures,
voire de mort, pendant un entretien ou
l ’utilisation du v éhicule. Si l’ on ne maî-
trise pas les techniques d’ entretien du
v éhicule, ce travail doit être confi é à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15122
Couper le moteur avant d ’effectuer tout
entretien, sauf si autrement sp écifi é.

Les pi èces mobiles d ’un moteur en
marche risquent de happer un
membre ou un v êtement et les élé -
ments électriques de provoquer d é-
charges et incendies.


Effectuer un entretien en laissant
tourner le moteur peut entra îner
traumatismes oculaires, br ûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d ’informations con-
cernant le monoxyde de carbone.AVERTISSEMENT
FWA15460
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir tr ès
chauds lors de leur utilisation. Pour évi-
ter tout risque de br ûlures, laisser refroi-
dir les élé ments de frein avant de les tou-
cher.
FAU17302
Le but des entretiens du syst ème antipollu-
tion ne se limite pas à réduire la pollution at-
mosph érique, ils permettent aussi d’ assurer
un rendement et un fonctionnement opti-
maux du moteur. Les entretiens relatifs au
syst ème de contr ôle des gaz d ’échappe-
ment sont regroupé s dans un tableau d ’en-
tretiens pé riodiques s épar é. La personne
qui effectue ces entretiens doit avoir acc ès
à des donn ées techniques sp écialis ées et
doit poss éder les connaissances et
l ’outillage n écessaires. L ’entretien, le rem-
placement et les r éparations des organes
du syst ème de contr ôle des gaz d ’échappe-
ment peuvent être effectu és par tout m éca-
nicien professionnel. Les concessionnaires
Yamaha poss èdent la formation technique
et l ’outillage requis pour mener à bien ces
entretiens.
U26PF3F0.book Page 1 Thursday, June 2, 2011 5:02 PM

ENTRETIENS ET RÉGLAGES P ÉRIODIQUES
6-8
6
FAU18751
D épose et repose du cache Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est n écessaire
de dé poser le cache illustr é. Se r éfé rer à
cette section à chaque fois qu’ il faut dépo-
ser ou reposer ce cache.
FAU19151

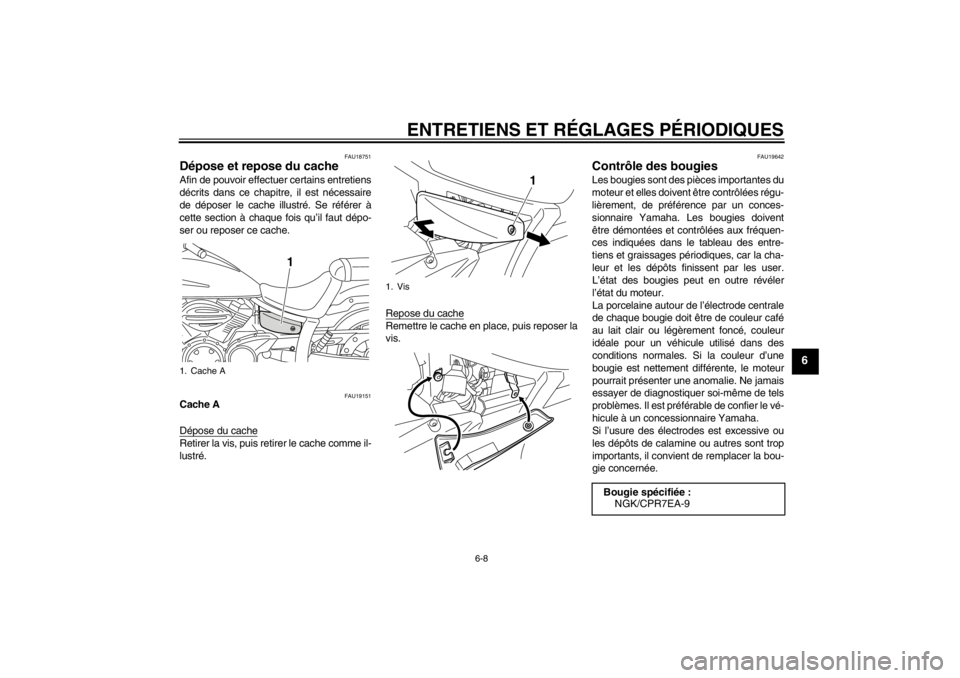

Cache A
D épose du cacheRetirer la vis, puis retirer le cache comme il-
lustr é. Repose du cache
Remettre le cache en place, puis reposer la
vis.
FAU19642
Contr
ôle des bougies Les bougies sont des pi èces importantes du
moteur et elles doivent être contr ôlé es r égu-
liè rement, de pr éfé rence par un conces-
sionnaire Yamaha. Les bougies doivent
ê tre dé montées et contr ôlé es aux fr équen-
ces indiqué es dans le tableau des entre-
tiens et graissages p ériodiques, car la cha-
leur et les d épôts finissent par les user.
L ’é tat des bougies peut en outre r évé ler
l ’é tat du moteur.
La porcelaine autour de l ’électrode centrale
de chaque bougie doit être de couleur caf é
au lait clair ou l égèrement fonc é, couleur
id éale pour un v éhicule utilis é dans des
conditions normales. Si la couleur d ’une
bougie est nettement diff érente, le moteur
pourrait pr ésenter une anomalie. Ne jamais
essayer de diagnostiquer soi-m ême de tels
problè mes. Il est pr éfé rable de confier le v é-
hicule à un concessionnaire Yamaha.
Si l ’usure des électrodes est excessive ou
les d épô ts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concern ée.
1. Cache A
1
1. Vis
1
Bougie sp écifi ée:
NGK/CPR7EA-9
U26PF3F0.book Page 8 Thursday, June 2, 2011 5:02 PM

SOIN ET REMISAGE DE LA MOTO
7-2
7
ment à l ’eau afin d ’éliminer toute
trace de d étergent, car celui-ci abî -
merait les pi èces en plastique.


É viter tout contact de produits chi-
miques mordants sur les pi èces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbib és de produits
nettoyants abrasifs, de dissolvant
ou diluant, d ’essence, de d é-
rouilleur, d’ antirouille, d’ antigel ou
d ’é lectrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d ’eau qui endommage-
raient les pi èces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’ air.


Motos équipé es d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d ’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s ’assurer que le produit ne laisse pas de trace. Si le pare-brise
est griff
é, utiliser un bon agent de
polissage pour plastiques apr ès le
nettoyage.
Apr ès utilisation dans des conditions nor-malesNettoyer la crasse à l’eau chaude addition-
n ée de dé tergent doux et d ’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pi èces
difficile d’ accès. Pour faciliter l’é limination
des taches plus tenaces et des insectes,
d époser un chiffon humide sur ceux-ci quel-
ques minutes avant de proc éder au net-
toyage.
Apr ès utilisation sous la pluie, à proximit éde la mer ou sur des routes sal éesL’eau accentue l ’effet corrosif du sel marin
et du sel r épandu sur les routes en hiver. Il
convient dè s lors d’effectuer les travaux sui-
vants apr ès chaque randonn ée sous la
pluie, à proximit é de la mer ou sur des rou-
tes sal ées.
N.B.Il peut rester des traces du sel r épandu sur
les routes bien apr ès la venue du prin-
temps.1. Nettoyer la moto à l ’eau froide addi-
tionné e de dé tergent doux en veillant à
ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d ’eau
chaude, car celle-ci augmenterait
l ’action corrosive du sel.
[FCA10791]
2. Apr ès avoir s éch é la moto, la prot éger
de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses surfa-
ces m étalliques, y compris les surfa-
ces chromé es ou nickel ées.
Apr ès le nettoyage
1. S écher la moto à l’aide d’ une peau de
chamois ou d ’un essuyeur absorbant.
2. Frotter les pi èces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le syst ème d ’échappement, à
l ’aide d ’un produit d ’entretien pour
chrome. Cela permettra m ême d ’élimi-
ner des piè ces en acier inoxydable les
d écolorations dues à la chaleur.
U26PF3F0.book Page 2 Thursday, June 2, 2011 5:02 PM

SOIN ET REMISAGE DE LA MOTO
7-3
7
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces m étalliques, y compris les
surfaces chrom ées ou nickel ées.
4. Les taches qui subsistent peuvent être
nettoy ées en pulv érisant de l ’huile.
5. Retoucher les griffes et l égers coups
occasionné s par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur- faces peintes et chrom ées. Ne pas
employer de cires dé tergentes, car el-
les contiennent souvent des abrasifs
susceptibles d’ abîmer la peinture ou la
finition.
7. Veiller à ce que la moto soit parfaite-
ment s èche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11131
Des impuret és sur les freins ou les
pneus peuvent provoquer une perte de
contr ôle.

S ’assurer qu ’il n’ y a ni huile ni cire
sur les freins et les pneus.


Si n écessaire, nettoyer les disques
et les garnitures de frein à l ’aide
d ’un produit sp écial pour disque de
frein ou d ’acé tone, et nettoyer les
pneus à l ’eau chaude et au d éter- gent doux. Effectuer ensuite un test
de conduite afin de v
érifier le frei-
nage et la prise de virages.
ATTENTION
FCA10950


Pulv ériser mod éré ment huile et cire
et bien essuyer tout exc ès.


Ne jamais enduire la courroie de
transmission d ’huile ou de cire.


Ne jamais enduire les pi èces en
plastique ou en caoutchouc d ’huile
ou de cire. Recourir à un produit
sp écial.


É viter l ’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.

Pour toute question relative au choix et
à l ’emploi des produits d ’entretien,
consulter un concessionnaire
Yamaha.


Le lavage, la pluie ou l ’humidit é atmos-
phé rique peut provoquer l ’embuage
de la lentille de phare. La bu ée devrait
dispara ître peu de temps apr ès l ’allu-
mage du phare.
FAU26282
Remisage Remisage de courte dur ée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l ’exigent (poussi ère excessive, etc.), couvrir
la moto d ’une housse poreuse. S ’assurer
que le moteur et le syst ème d ’échappement
sont refroidis avant de couvrir la moto.ATTENTION
FCA10810


Entreposer la moto dans un endroit
mal a éré ou la recouvrir d ’une b â-
che alors qu ’elle est mouillé e pro-
voqueront des infiltrations et de la
rouille.


Afin de pr évenir la rouille, éviter
l ’entreposage dans des caves hu-
mides, des étables (en raison de la
pr ésence d ’ammoniaque) et à
proximit é de produits chimiques.
Remisage de longue dur ée
Avant de remiser la moto pour plusieurs
mois : 1. Suivre toutes les instructions de la section “Soin ” de ce chapitre.
U26PF3F0.book Page 3 Thursday, June 2, 2011 5:02 PM
