YAMAHA XVS950CR 2016 Instructieboekje (in Dutch)

Werking van de bed ienin gselementen en instrumenten
3-6
3
Kilometerteller, rittellers, ritteller voor
bran dstofreserve en klok
De kilometerteller toont de totale afgelegde
afstand.
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
De brandstofreserve-ritteller toont de afge-
legde afstand sinds het waarschu-
wingslampje brandstofniveau ging
branden.
De klok geeft de tijd weer in een 12-uursin-
deling.OPMERKING De kilometerteller wordt vergrendeld
bij 999999. 
De rittellers worden teruggesteld en
blijven tellen nadat 999.9 is bereikt.
Druk tijdens normaal bedrijf op de “SE-
LECT”-schakelaar om de weergave te wis-
selen tussen de kilometerteller “ODO”, de
rittellers “TRIP 1” en “TRIP 2” en de klok, in
de onderstaande volgorde:
ODO → TRIP 1 → TRIP 2 → klok → ODO
Als het waarschuwingslampje brandstofni-
veau gaat branden (zie pagina 3-3), wisselt
de weergave automatisch naar de brand-
stofreserve-ritteller “TRIP F” en wordt de
afgelegde afstand vanaf dat punt aangege-
ven. In dat geval wordt door het indrukken
van de “SELECT”-schakelaar in de onder-
staande volgorde gewisseld tussen de di-
verse weergaven van rittellers en
kilometerteller:
TRIP F → TRIP 1 → TRIP 2 → klok →
ODO → TRIP F
Om een ritteller terug te stellen, selecteert u
deze door op de “SELECT”-schakelaar te
drukken en houdt u daarna de “SELECT”-
schakelaar één seconde lang ingedrukt. Als
u de brandstofreserve-ritteller niet hand-
matig terugstelt, wordt deze automatisch
teruggesteld zodra u na het tanken 5 km
(3 mi) hebt gereden. De ritteller verdwijnt
dan vanzelf van het display. De klok instellen
1. Houd de “SELECT”-schakelaar 5 se-
conden ingedrukt. De urenaanduiding
begint te knipperen.
2. Druk op de “SELECT”-schakelaar om de uren in te stellen.
3. Houd de “SELECT”-schakelaar een seconde ingedrukt en de minutenaan-
duiding zal gaan knipperen.
4. Druk op de “SELECT”-schakelaar om de minuten in te stellen.
5. Houd de “SELECT”-schakelaar een
seconde ingedrukt om de klok te star-
ten.

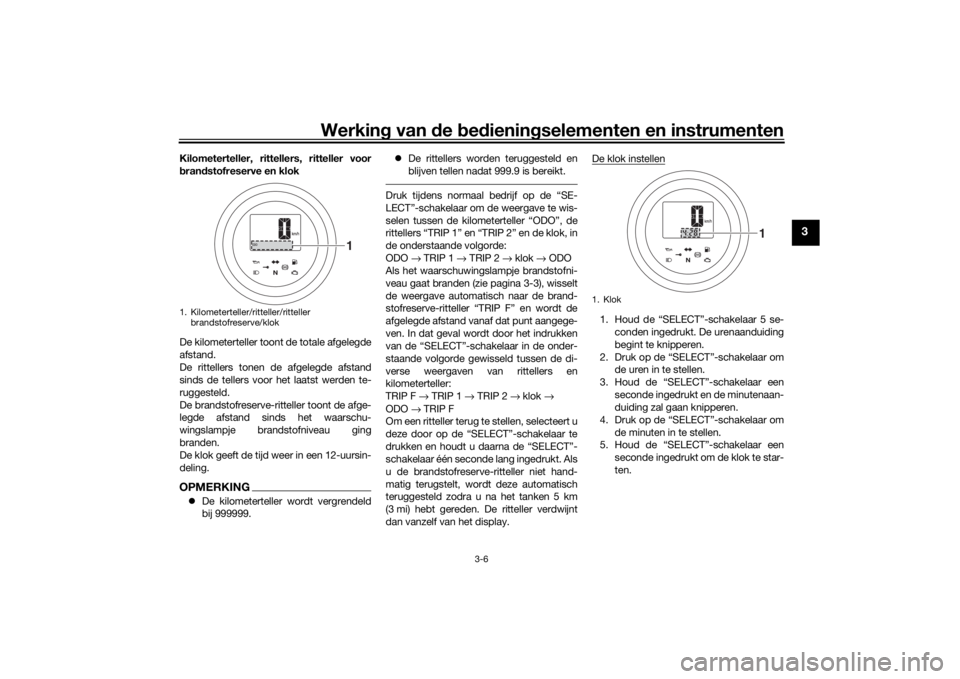

1. Kilometerteller/ritteller/ritteller brandstofreserve/klok
1
1. Klok
1
UB33D1D0.book Page 6 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-7
3
Zelf dia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
de machine te controleren.LET OP
DCA11591
Wanneer het display een foutcod e aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het display een foutco-
de weer.OPMERKING Als het display foutcode 52 weergeeft,
betreft dit mogelijk een storing in het
transpondersignaal.
 Als deze fout zich voordoet, probeer
dan het volgende.1. Houd andere startblokkeersleutels uit
de buurt van het contactslot en be-
waar niet meer dan één startblokkeer-
sleutel aan dezelfde sleutelring!
Andere startblokkeersleutels kunnen
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co-
deersleutel.
3. Als de motor start, zet deze dan weer uit en probeer hem opnieuw te starten
met de standaardsleutels. 4. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan de machine en alle drie
sleutels naar een Yamaha dealer en
laat de sleutels opnieuw coderen.

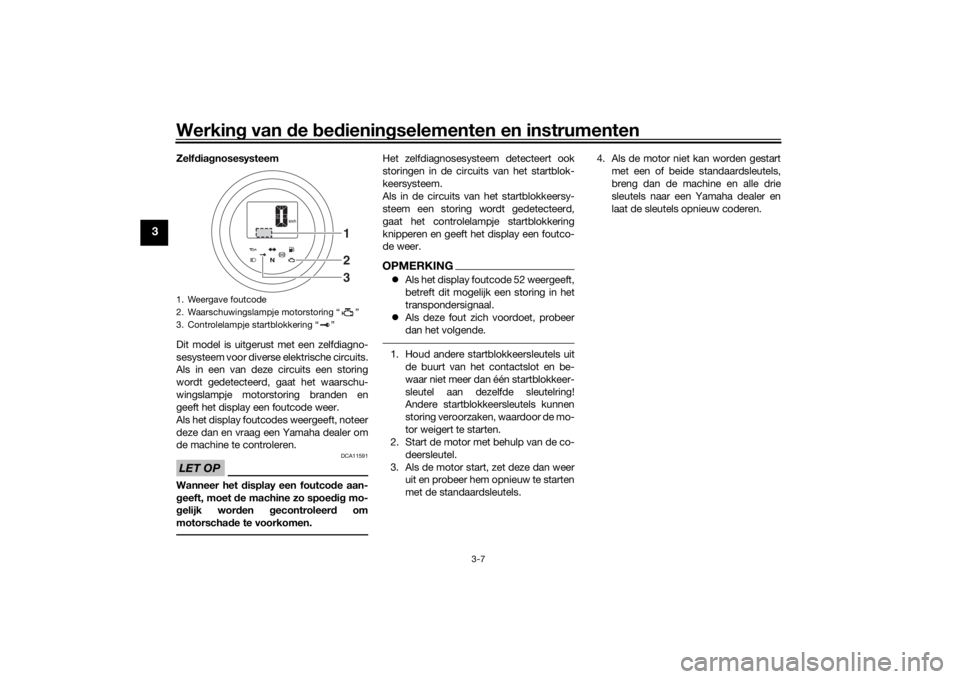

1. Weergave foutcode
2. Waarschuwingslampje motorstoring “ ”
3. Controlelampje startblokkering “ ”
123
UB33D1D0.book Page 7 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-8
3
DAU1234H
StuurschakelaarsLinks Rechts
DAU12352
Lichtsi
gnaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.OPMERKINGAls de dimlichtschakelaar is ingesteld
op “ ”, heeft de lichtsignaalschakelaar
geen effect.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU68270
Startschakelaar/noo dstopschakelaar
“//”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en schuift u
de schakelaar vervolgens naar “ ”. Zie
pagina 5-1 voor startinstructies voordat u
de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.

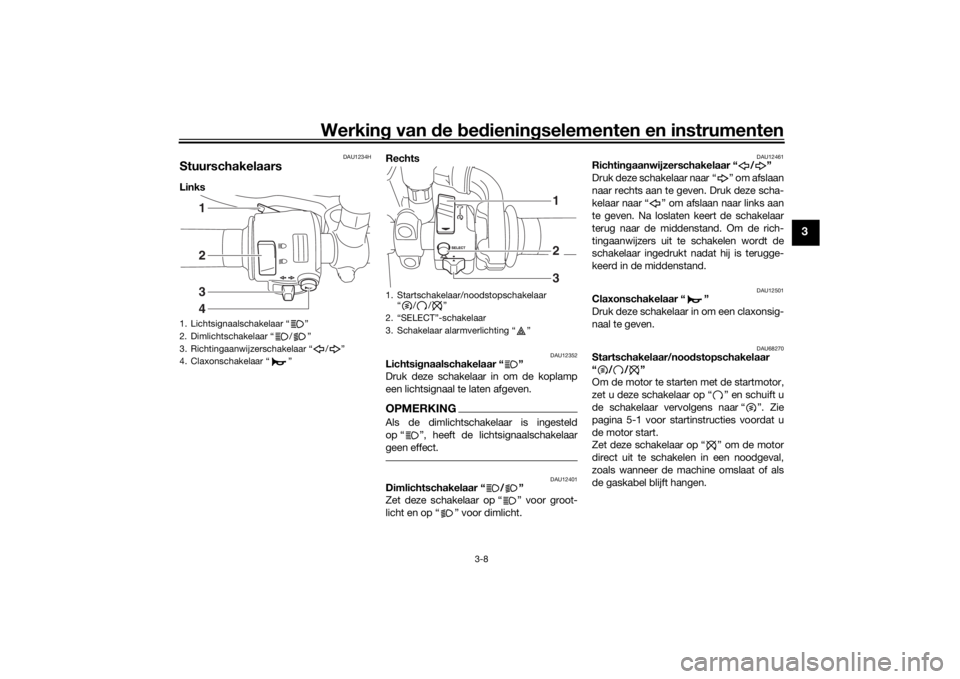

1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
1234
1. Startschakelaar/noodstopschakelaar “//”
2. “SELECT”-schakelaar
3. Schakelaar alarmverlichting “ ”
213
UB33D1D0.book Page 8 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-9
3
DAU41701
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12735
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU55701
“SELECT”-schakelaar
Deze schakelaar wordt gebruikt om selec-
ties te maken in de k ilometer-, ritteller- en
klokweergave van de multifunctionele me-
ter. Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
DAU12822
Koppelin
gshen delDe koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het

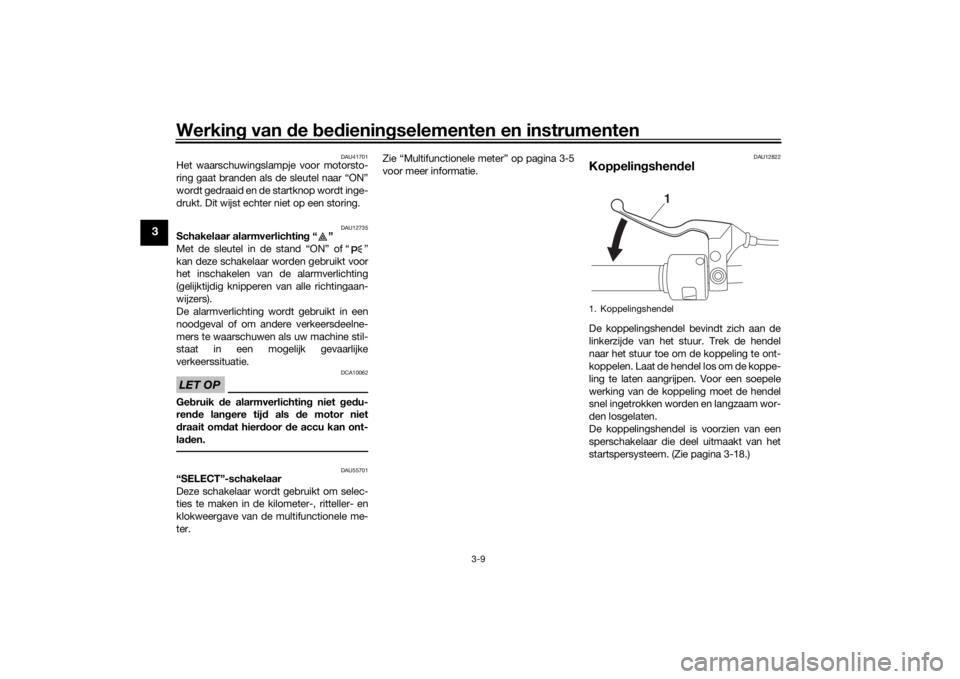

startspersysteem. (Zie pagina 3-18.)1. Koppelingshendel
1
UB33D1D0.book Page 9 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-10
3
DAU12872
Schakelped aalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij
het schakelen van de versnellingen van de
5-traps constant-mesh versnellingsbak op
deze motorfiets.
DAU12892
RemhendelDe remhendel bevindt aan de rechterzijde
van het stuur. Trek de hendel naar gas-
greep toe om de voorrem te bekrachtigen.
DAU12944
Rempe daalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.

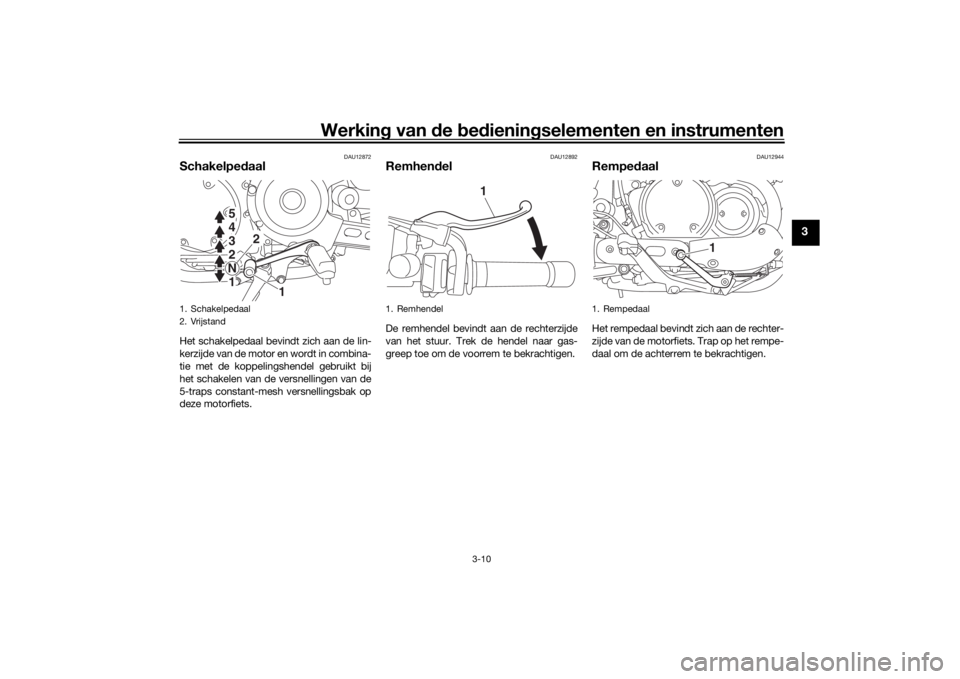

1. Schakelpedaal
2. Vrijstand
1
2
5
4
3
2
N 1 5
4
3
2
N 1
1. Remhendel
1
1. Rempedaal
1
UB33D1D0.book Page 10 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-11
3
DAU63040
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertui g is uitg erust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remwe gen.
 Op bepaal de oppervlakken, zoals
slechte weg en of grin dwe gen, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn d an zonder ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKING Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van de hydraulische
regeleenheid en wanneer u de rem-
hendel of het rempedaal licht bedient,
kan een trilling in de hendel of het pe-
daal voelbaar zijn. Dit duidt niet op een
storing.
 Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA20100
Let op d at de wielsensor en d e rotor van
d e wielsensor niet beschad igd raken,
an ders kan het ABS-systeem niet meer
naar behoren werken.

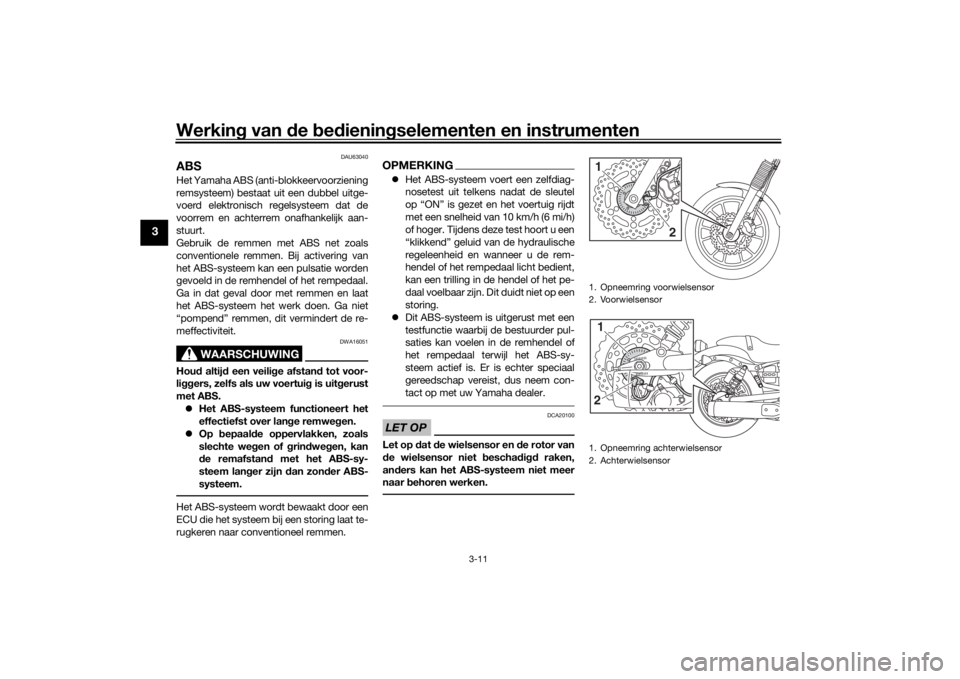

1. Opneemring voorwielsensor
2. Voorwielsensor
1. Opneemring achterwielsensor
2. Achterwielsensor1
21
2
UB33D1D0.book Page 11 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-12
3
DAU13125

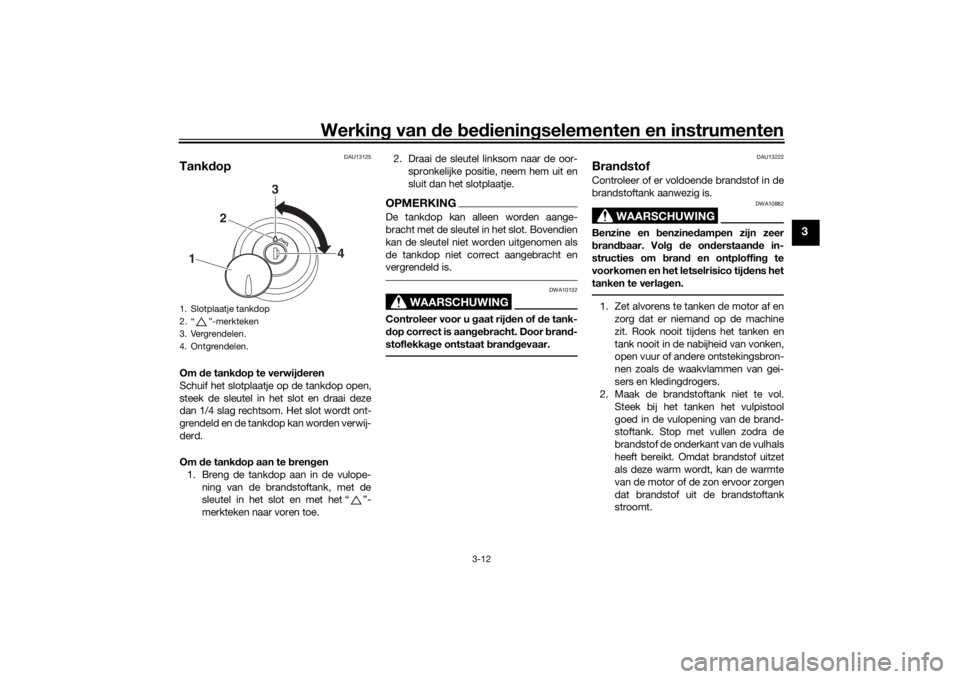

Tank dopOm de tankd op te verwij deren
Schuif het slotplaatje op de tankdop open,
steek de sleutel in het slot en draai deze
dan 1/4 slag rechtsom. Het slot wordt ont-
grendeld en de tankdop kan worden verwij-
derd.
Om de tankd op aan te bren gen
1. Breng de tankdop aan in de vulope- ning van de brandstoftank, met de
sleutel in het slot en met het “ ”-
merkteken naar voren toe. 2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden aange-
bracht met de sleutel in het slot. Bovendien
kan de sleutel niet worden uitgenomen als
de tankdop niet correct aangebracht en
vergrendeld is.
WAARSCHUWING
DWA10132
Controleer voor u gaat rij den of d e tank-
d op correct is aan geb racht. Door bran d-
stoflekka ge ontstaat bran dgevaar.
DAU13222
Bran dstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en b enzinedampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om b rand en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.
1. Slotplaatje tankdop
2. “ ”-merkteken
3. Vergrendelen.
4. Ontgrendelen.1
2
4
3
UB33D1D0.book Page 12 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-13
3
3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte doek, aan ge-
zien de bran dstof de gelakte opper-
vlakken en kunststof d elen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is gifti g en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om b enzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in na dat u b en-
zine heeft in geslikt, veel benzined amp
heeft in gead emd of b enzine in uw o gen
heeft gekreg en. Als b enzine op uw hui dterechtkomt, was
deze dan af met water
en zeep. Als u benzine op uw kle din g
morst, trek d an andere kled ing aan.
DAU57691
LET OP
DCA11401
Ge bruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood- vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
2
1
Voor
geschreven bran dstof:
Normale loodvrije benzine (gasohol
[E10] acceptabel)
Inhou d b ran dstoftank:
12 L (3.2 US gal, 2.6 Imp.gal)
Hoeveelhei d reserve bran dstof (als
het waarschuwin gslampje bran d-
stofniveau gaat bran den):
2.8 L (0.74 US gal, 0.62 Imp.gal)
UB33D1D0.book Page 13 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-14
3
DAUB1302
Tank beluchtin gsslan g/overloop-
slan gAlvorens de motorfiets te gebruiken:
 Controleer de aansluiting van de tank-
beluchtingsslang/overloopslang.
 Controleer de tankbeluchtings-
slang/overloopslang op scheuren of
beschadiging en vervang indien no-
dig.
 Controleer of het uiteinde van de tank-
beluchtingsslang/overloopslang niet
verstopt is en reinig indien nodig.
 Let op dat de ontluchtings-/overloop-
slang van de brandstoftank door de
klem wordt geleid.
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft ged raai d. Let op het vol gen de
om bran dgevaar of bran dwon den te
voorkomen:
 Parkeer de machine nooit nab ij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhed en uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair draaien. Lan g
stationair draaien kan lei den tot
oververhitting .
LET OP
DCA10702
Gebruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare scha de wor den toe ge-
b racht aan de uitlaatkatalysator.
1. Klem
2. Tankbeluchtingsslang/overloopslang
1
2
UB33D1D0.book Page 14 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-15
3
DAU55663

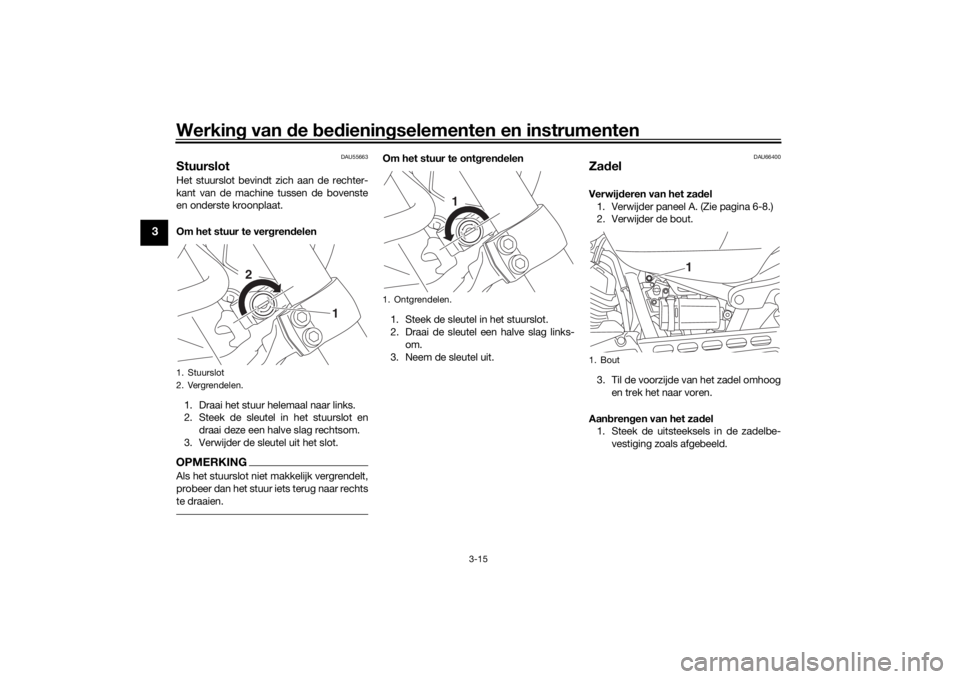

StuurslotHet stuurslot bevindt zich aan de rechter-
kant van de machine tussen de bovenste
en onderste kroonplaat.
Om het stuur te ver gren delen
1. Draai het stuur helemaal naar links.
2. Steek de sleutel in het stuurslot en draai deze een halve slag rechtsom.
3. Verwijder de sleutel uit het slot.OPMERKINGAls het stuurslot niet makkelijk vergrendelt,
probeer dan het stuur iets terug naar rechts
te draaien.
Om het stuur te ont gren delen
1. Steek de sleutel in het stuurslot.
2. Draai de sleutel een halve slag links- om.
3. Neem de sleutel uit.
DAU66400
Za delVerwij deren van het za del
1. Verwijder paneel A. (Zie pagina 6-8.)
2. Verwijder de bout.
3. Til de voorzijde van het zadel omhoog en trek het naar voren.
Aan bren gen van het za del
1. Steek de uitsteeksels in de zadelbe-
vestiging zoals afgebeeld.
1. Stuurslot
2. Vergrendelen.
LOCKUNLOCK
1
2
1. Ontgrendelen.
LOCKUNLOCK
1
1. Bout
1
UB33D1D0.book Page 15 Friday, August 28, 2015 9:21 AM
