YAMAHA XVS950CR 2016 Instructieboekje (in Dutch)

Werking van de bed ienin gselementen en instrumenten
3-16
3
2. Plaats het zadel in de oorspronkelijke
positie.
3. Druk de voorzijde van het zadel om- laag zodat er geen ruimte is tussen de
rubber dempers en het frame, en draai
dan de bout vast met het voorge-
schreven aanhaalmoment. 4. Monteer het paneel.
OPMERKINGControleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
DAU66950
Afstellen van d
e schokdem-
perunits
WAARSCHUWING
DWA10211
Geef bei de vorkpoten steed s dezelfd e
afstellin g, an ders kan slecht we ggedra g
en vermin der de rijsta biliteit het g evolg
zijn.Elke schokdemperunit is uitgerust met een
stelring voor veervoorspanning.
U wordt aangeraden de veervoorspanning
door een Yamaha dealer te laten afstellen.
Als u deze afstelling zelf wilt uitvoeren, ge-
bruik dan de noodzakelijke speciale sleutel
die verkrijgbaar is bij Yamaha dealers.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring op beide schokdemperunits in de rich-
ting (a). Draai om de veervoorspanning te
1. Uitsteeksel
2. Zadelbevestiging
1. Dempingrubber
1
2
1
Aanhaalmoment: Zadelbevestigingsbout:
16 Nm (1.6 m·kgf, 12 ft·lbf)
UB33D1D0.book Page 16 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-17
3
verlagen en zo de vering zachter te maken
de stelring op beide schokdemperunits in
de richting (b).
WAARSCHUWING
DWA10232
Deze schok demperunits zijn gevul d met
stikstof gas on der ho ge druk. Lees de
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan de schok demperunits.
 Pro beer de gascilin ders niet te ope-
nen en b lijf er verder vanaf.
 Stel de schok demperunits niet
b loot aan open vuur of een an dere
hitte bron. Hier door kan de gas druk
zo hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of b eschad i-
g in g van d e cilinders. Schad e aan
d e cilin der s zal resulteren in slechte
d empi

ng sprestaties.
 Werp een bescha digde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha-d ea-
ler.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voo r de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine ma g nooit wor den gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem daarom
1. Speciale sleutel
2. Stelring veervoorspanning
3. AanslagAfstellin g veervoorspannin g:
Minimum (zacht): 0 inkeping(en) in de richting (a)*
Standaard: 1 inkeping(en) in de richting (a)*
Maximum (hard):
4 inkeping(en) in de richting (a)*
* Met de stelring volledig gedraaid in de richting (b)
2
(a)
(b)
1
3
UB33D1D0.book Page 17 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-18
3
re gelmati g en laat het repareren door
een Yamaha dealer als d e werking niet
naar behoren is.
DAU68280
StartspersysteemHet startblokkeringssysteem (waarvan de
zijstandaardschakelaar, de koppelingshen-
delschakelaar en de vrijstandschakelaar
deel uitmaken) heeft de volgende functies.
 Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
 Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
 Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startblokke-
ringssysteem regelmatig volgens de onder-
staande procedure.
UB33D1D0.book Page 18 Friday, August 28, 2015 9:21 AM

Werking van de bed ienin gselementen en instrumenten
3-19
3

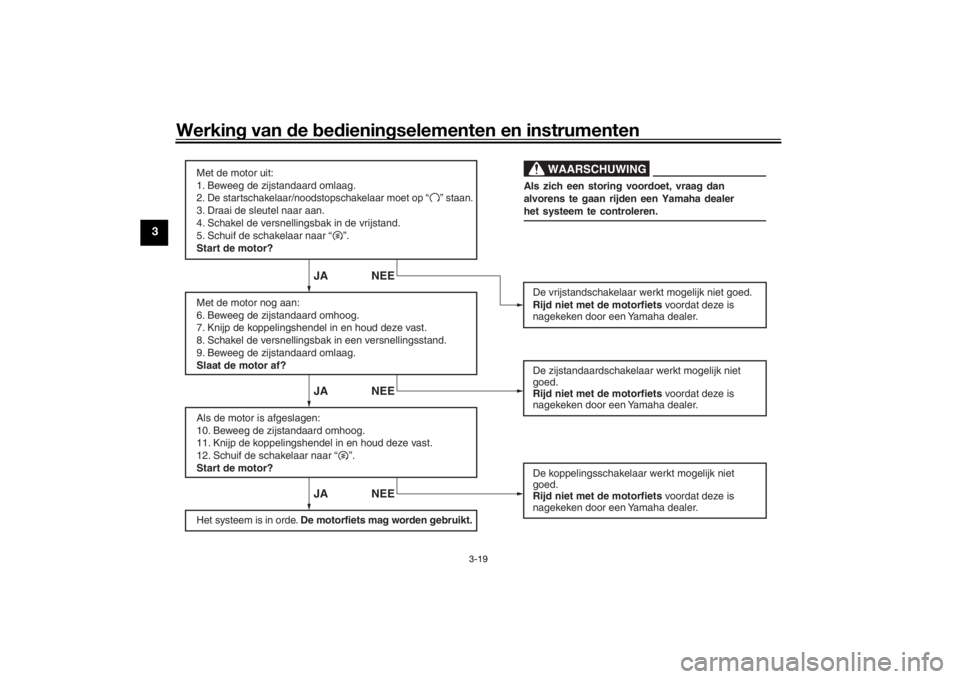

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De startschakelaar/noodstopschakelaar moet op “ ” staan.3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Schuif de schakelaar naar “ ”.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Schuif de schakelaar naar “ ”.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt. De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha dealer
het systeem te controleren.
WAARSCHUWING
UB33D1D0.book Page 19 Friday, August 28, 2015 9:21 AM

Voor uw veilighei d – controles voor het rijd en
4-1
4
DAU15599
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en p roce-
dures voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van d e machine ver groot het risico op on geval of scha de. Rijd niet met d e machine als u
een pro bleem heb t g evon den. Als een pro bleem niet kan wor den op gelost via de proce dures in d eze handleid ing, laat de machi-
ne dan nazien door een Yamaha dealer.Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Bran dstof • Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankbeluchtingsslang/overl
oopslang op obstakels, scheuren of
beschadiging en controleer de slangaansluiting. 3-12, 3-14
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-9
Vo or re m • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-17, 6-18
UB33D1D0.book Page 1 Friday, August 28, 2015 9:21 AM

Voor uw veilighei d – controles voor het rij den
4-2
4
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-17, 6-18
Koppelin g • Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
6-15
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te stel-
len en de kabel en het kabelhuis te smeren. 6-13, 6-20
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig. 6-20
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.
6-13, 6-15
Rem- en schakelped alen• Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten.
6-21
Rem- en koppelin gshen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten. 6-21
Zijstan daar d • Controleer of de werking soepel is.
• Smeer indien nodig het scharnierpunt.
6-22
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast.
—
ITEM CONTROLES PAGINA
UB33D1D0.book Page 2 Friday, August 28, 2015 9:21 AM

Voor uw veilighei d – controles voor het rijd en
4-3
4
Instrumenten, verlichtin g,
si gnalering ssysteem en
schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschakelaar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 3-17
ITEM
CONTROLES PAGINA
UB33D1D0.book Page 3 Friday, August 28, 2015 9:21 AM

Gebruik en belan grijke rij-informatie
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed iening selementen kan lei den tot ver-
lies van de controle, met mo gelijk een
on geval of letsel tot gevol g.
DAU48712
OPMERKINGDit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dit geval
geeft het display foutcode 30 weer,
maar dit is geen storing. Draai de sleu-
tel naar “OFF” en vervolgens naar
“ON” om de foutcode te wissen. Als u
dat niet doet zal de motor niet starten,
ondanks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU69830
Starten van d e motorDoor het startblokkeringssysteem is starten
alleen mogelijk als aan een van de volgen-
de voorwaarden is voldaan:
 De versnellingsbak staat in de vrij-
stand.
 De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-18 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de startschake-
laar/noodstopschakelaar op “ ” is
gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan. Waarschuwingslampje olieni-
veau
 Waarschuwingslampje brand-
stofniveau
 Waarschuwingslampje motor-
storing
 Controlelampje startblokkeringLET OP
DCA11834
Als een waarschuwing s- of controle-
lampje niet g aat bran den wanneer d e
sleutel naar “ON” wor dt ged raai d, of
UB33D1D0.book Page 1 Friday, August 28, 2015 9:21 AM

Gebruik en belan grijke rij-informatie5-2
5
wanneer een waarschuwin gs- of contro-
lelampje niet dooft, zie dan pa gina 3-3
voor een controle van het circuit van het
b etreffen de waarschuwin gs- of contro-
lelampje.
Het ABS-waarschuwingslampje moet
gaan branden als de sleutel op “ON”
wordt gezet en weer uitgaan zodra
met een snelheid van 10 km/h (6 mi/h)
of hoger wordt gereden.
LET OP
DCA17682
Als het ABS-waarschuwin gslampje niet
g aat bran den en weer uit gaat zoals hier-
b oven beschreven, zie dan pa gina 3-3
voor een controle van het circuit van het
waarschuwin gslampje.2. Schakel de versnellingsbak in de vrij-
stand. Het vrijstandcontrolelampje
moet gaan branden. Als dit niet ge-
beurt, vraag dan een Yamaha dealer
het elektrische circuit na te kijken.
3. Start de motor door de schakelaar
naar “ ” te schuiven.
Als de motor niet wil starten, laat dan
de startschakelaar/noodstopschake-
laar los, wacht een paar seconden en
probeer het dan opnieuw. Iedere
startpoging moet zo kort mogelijk du- ren om de accu te sparen. Laat de
startmotor nooit langer dan 10 secon-
den achtereen draaien.
LET OP
DCA11043
Trek nooit snel op terwijl d
e motor nog
kou d is, d it verkort de levensd uur van de
motor!
DAU16673
SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de
slag bereikt is, waarna het pedaal iets
wordt opgetrokken.1. Schakelpedaal
2. Vrijstand
1
2
5
4
3
2
N 1 5
4
3
2
N 1
UB33D1D0.book Page 2 Friday, August 28, 2015 9:21 AM

Gebruik en belan grijke rij-informatie
5-3
5
LET OP
DCA10261
 Rijd niet lang e tijd met af gezette
motor, ook niet met de versnel-
lin gsb ak in de vrijstan d, en sleep d e
motorfiets niet over lang e afstan-
d en. De versnelling sb ak wor dt al-
leen af doen de gesmeer d terwijl de
motor draait. Door onvol doen de
smerin g kan d e versnellin gsb ak
wor den bescha digd.
 Gebruik altij d d e koppelin g om d e
versnelling sb ak te schakelen om zo
scha de aan d e motor, d e versnel-
lin gsb ak en de aan dri jvin
g t
e voor-
komen; door hun constructie zijn
d eze niet bestan d te gen de schok-
ken die optre den bij belast schake-
len.
DAU16682
We grij den en optrekken
1. Trek de koppelingshendel in om de
koppeling te ontkoppelen.
2. Schakel de versnellingsbak in de eer- ste versnelling. Het vrijstandcontrole-
lampje moet uitgaan.
3. Draai geleidelijk de gasgreep open en laat tegelijkertijd langzaam de koppe-
lingshendel los. 4. Sluit op de in de onderstaande tabel
aangegeven schakelpunten de gas-
greep en trek tegelijkertijd snel de
koppelingshendel in.
5. Schakel de versnellingsbak in de
tweede versnelling. (Let erop dat u de
versnellingsbak niet in de vrijstand
zet.)
6. Draai de gasgreep gedeeltelijk open en laat de koppelingshendel los.
7. Volg dezelfde procedure om naar de
volgende hogere versnelling te scha-
kelen.
OPMERKINGHoud u bij het schakelen onder normale
omstandigheden aan de aanbevolen scha-
kelpunten.
DAU16701
Afremmen1. Bekrachtig zowel de voor- als achter- rem om de motorfiets af te remmen.
2. Schakel de versnellingsbak in de eer-
ste versnelling wanneer de motorfiets
25 km/h (16 mph) bereikt. Als de mo-
tor dreigt af te slaan of zeer onregel-
matig loopt, trek dan de
koppelingshendel in en gebruik de
remmen om de motorfiets te stoppen. 3. Schakel de versnellingsbak in de vrij-
stand als de motorfiets vrijwel geheel
tot stilstand is gekomen. Het vrij-
standcontrolelampje moet gaan bran-
den.
DAU64120
Aan bevolen schakelpunten
De aanbevolen schakelpunten tijdens op-
trekken en afremmen staan vermeld in de
tabel hieronder.
Opschakelpunten:1e → 2e: 20 km/h (12 mph)
2e → 3e: 30 km/h (19 mph)
3e → 4e: 40 km/h (25 mph)
4e → 5e: 50 km/h (31 mph)
Te r u gschakelpunten:
5e → 4e: 25 km/h (16 mph)
4e → 3e: 25 km/h (16 mph)
3e → 2e: 25 km/h (16 mph)
2e → 1e: 25 km/h (16 mph)
UB33D1D0.book Page 3 Friday, August 28, 2015 9:21 AM
