YAMAHA XVS950CR 2016 Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
6-9
6
Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
DAU47114
Motorolie en oliefilterpatroonVóór iedere rit moet
het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten om de olie tot rust te laten komen.
4. Verwijder de olievuldop en veeg de motoroliepeilstok schoon. Steek de
peilstok terug in de olievulopening
(zonder vast te draaien) en verwijder
dan opnieuw om het olieniveau te
controleren.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.

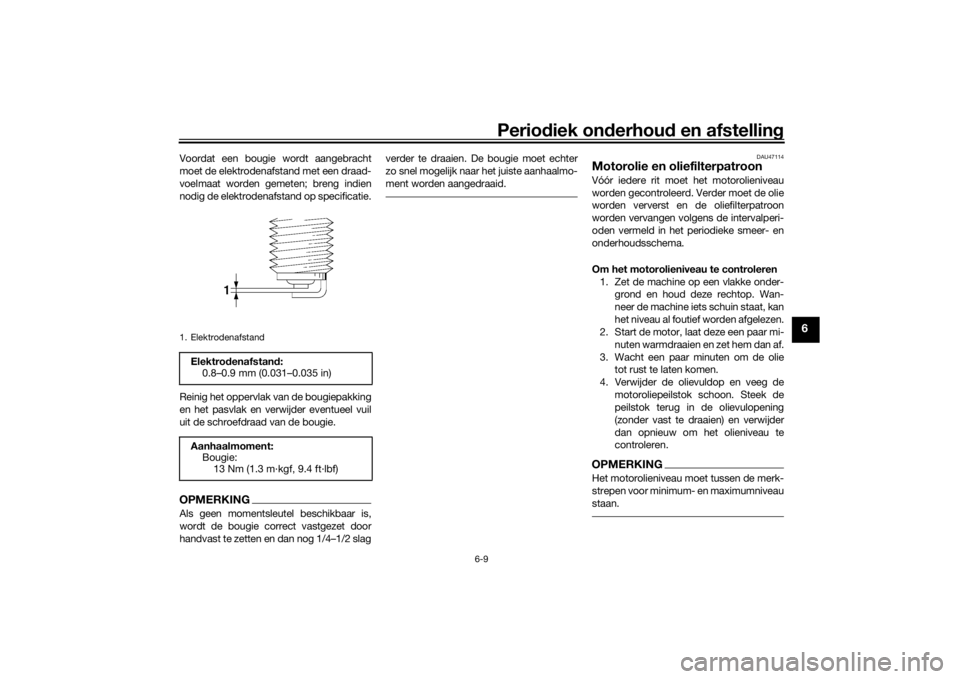

1. ElektrodenafstandElektro denafstan d:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
UB33D1D0.book Page 9 Friday, August 28, 2015 9:21 AM

Periodiek on derhou d en afstelling
6-10
6
5. Als de motorolie bij of beneden de
merkstreep voor minimumniveau
staat, vul dan voldoende olie, van de
aanbevolen soort, bij tot het correcte
niveau. 6. Steek de peilstok in de vulopening en
draai dan de olievuldop vast.
Om de motorolie te verversen (met of
zon der vervan gin g van oliefilterpatroon)
1. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
2. Zet een olieopvangbak onder de mo- tor om de gebruikte olie op te vangen.
3. Verwijder de olievuldop en de olieaf- tapplug met de pakking om de olie uit
het carter te laten stromen.
OPMERKINGSla de stappen 4–6 over als de oliefilterpa-
troon niet wordt vervangen.4. Verwijder de oliefilterpatroon met eenoliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.5. Smeer een dun laagje schone motor-
olie op de O-ring van de nieuwe oliefil-
terpatroon.

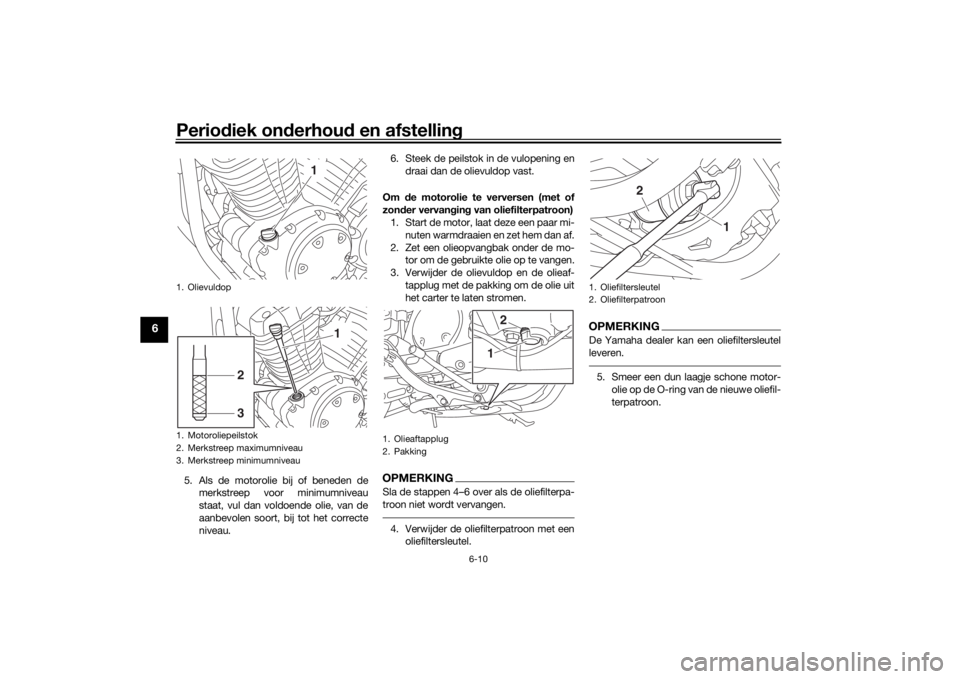

1. Olievuldop
1. Motoroliepeilstok
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1
1
32
1. Olieaftapplug
2. Pakking
2
1
1. Oliefiltersleutel
2. Oliefilterpatroon
1
2
UB33D1D0.book Page 10 Friday, August 28, 2015 9:21 AM

Periodiek on derhoud en afstelling
6-11
6
OPMERKINGZorg dat de O-ring correct aanligt.6. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment. 7. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
8. Vul bij met de voorgeschreven hoe- veelheid van de aanbevolen motor-
olie, breng dan de olievuldop aan en
zet deze vast.
OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11621
Om het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook d e koppeling) mo gen
g een chemische a dditieven worden
toe gevoe gd. Ge bruik geen oliën
met een “CD” dieselspecificatie of
oliën met een ho gere kwaliteit dan
g especificeer d. Ge bruik ook g een
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
 Zor g d at er geen verontreini gin gen
in het carter terecht komen.9. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage . Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.

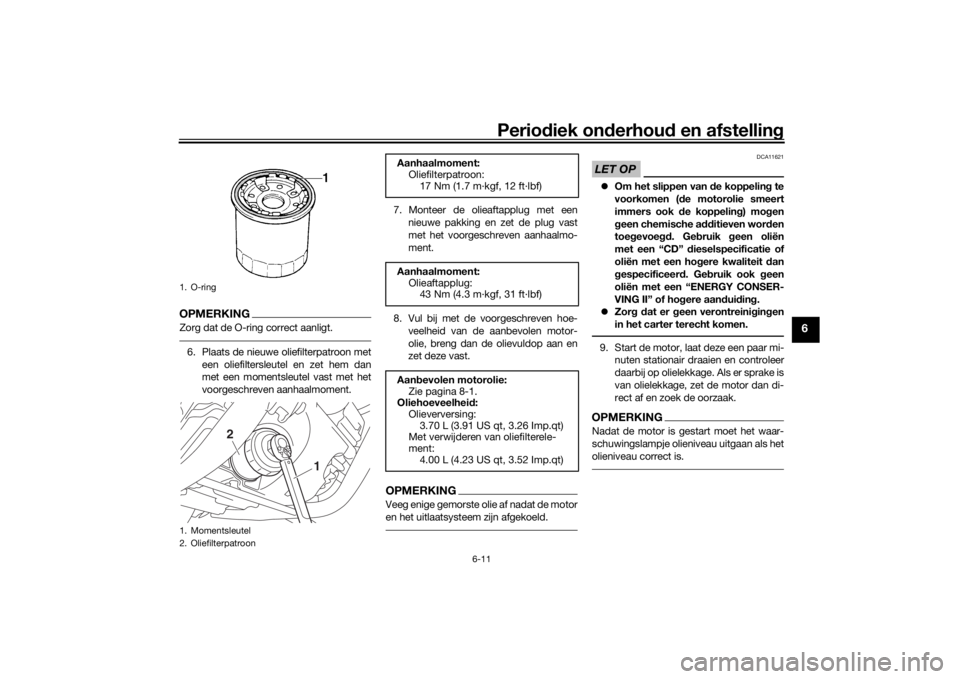

1. O-ring
1. Momentsleutel
2. Oliefilterpatroon
1
2
Aanhaalmoment: Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment: Olieaftapplug:43 Nm (4.3 m·kgf, 31 ft·lbf)
Aan bevolen motorolie:
Zie pagina 8-1.
Oliehoeveelhei d:
Olieverversing:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Met verwijderen van oliefilterele-
ment:
4.00 L (4.23 US qt, 3.52 Imp.qt)
UB33D1D0.book Page 11 Friday, August 28, 2015 9:21 AM

Periodiek on derhou d en afstelling
6-12
6
LET OP
DCA10402
Zet de motor direct af als het waarschu-
win gslampje olieniveau knippert of blijft
b ran den en laat het voertui g controleren
d oor een Yamaha dealer, zelfs als het
olieniveau in or de is.10. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
DAU47081

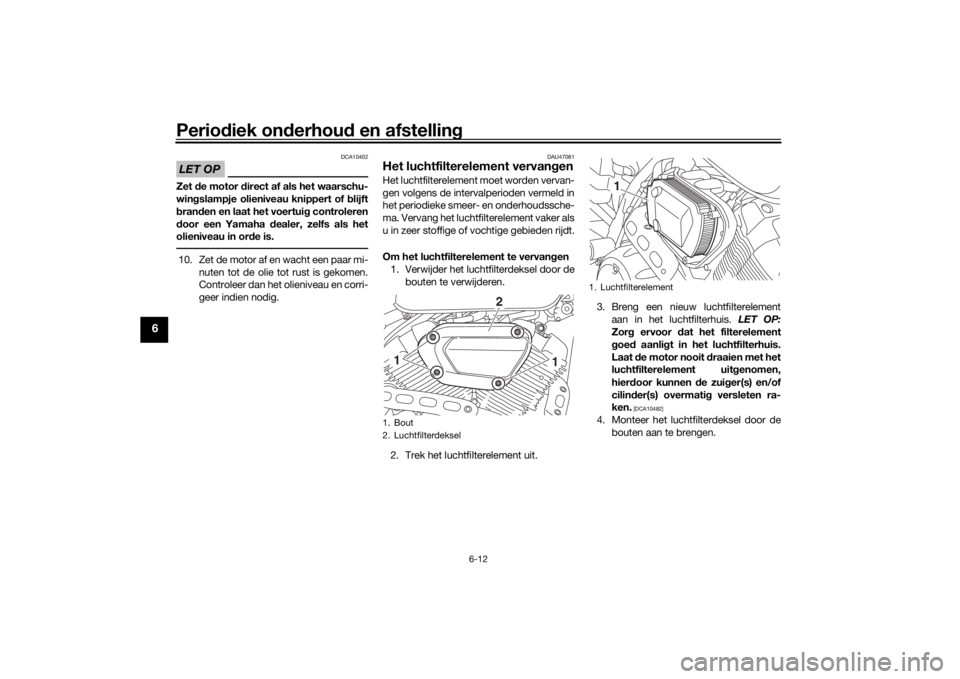

Het luchtfilterelement vervan genHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
Om het luchtfilterelement te vervan gen
1. Verwijder het luchtfilterdeksel door de bouten te verwijderen.
2. Trek het luchtfilterelement uit. 3. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis. LET OP:
Zor g ervoor dat het filterelement
g oe d aanli gt in het luchtfilterhuis.
Laat de motor nooit draaien met het
luchtfilterelement uit genomen,
hier door kunnen de zui ger(s) en/of
cilin der(s) overmati g versleten ra-
ken.
[DCA10482]
4. Monteer het luchtfilterdeksel door de
bouten aan te brengen.
1. Bout
2. Luchtfilterdeksel
2
1
1
1. Luchtfilterelement
1
UB33D1D0.book Page 12 Friday, August 28, 2015 9:21 AM

Periodiek on derhoud en afstelling
6-13
6
DAU21386

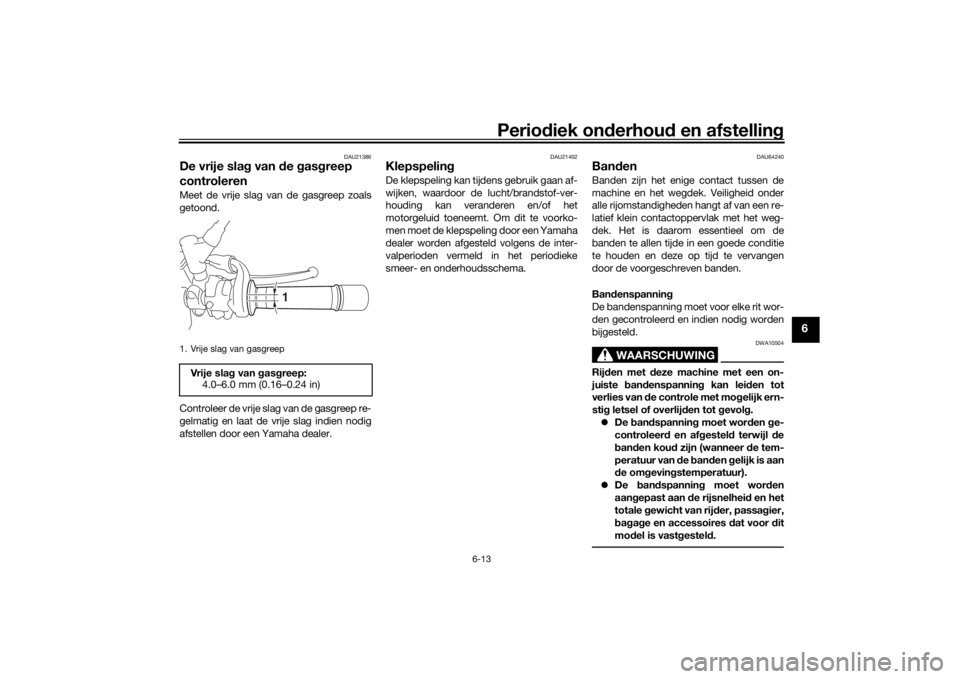

De vrije slag van de gas greep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
DAU21402
Klepspelin gDe klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU64240
Banden Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met deze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van d e controle met mo gelijk ern-
sti g letsel of overlijd en tot gevol g.
 De ban dspanning moet wor den ge-
controleer d en af gestel d terwijl d e
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e om gevin gstemperatuur).
 De ban dspannin g moet wor den
aan gepast aan de rijsnelhei d en het
totale gewicht van rij der, passag ier,
b ag ag e en accessoires d at voor

d it
mo del is vast gestel d.
1. Vrije slag van gasgreepVrije sla g van gas greep:
4.0–6.0 mm (0.16–0.24 in)
1
UB33D1D0.book Page 13 Friday, August 28, 2015 9:21 AM

Periodiek on derhou d en afstelling
6-14
6
WAARSCHUWING
DWA10512
Belaa d uw machine nooit te zwaar. Rij-
d en met een te zwaar belaste machine
kan lei den tot een on geval.
Inspectie van ban den
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
 Laat sterk versleten b anden door
een Yamaha d ealer vervangen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waar door
u de macht over het stuur zou kun-
nen verliezen.
 De vervan gin g van on der delen van
wielen en remmen, inclusief b an-
d en, dient te wor den over gelaten
aan een Yamaha d ealer, die over d e
no dig e vakkun dig e kennis en erva-
rin g b eschikt om d it te doen.
 Rijd niet te snel d irect na het ver-
wisselen van een ban d. Het b and-
oppervlak dient eerst te zijn
in ger ed
en voor dat
het zijn optimale
ei genschappen verkrijg t.
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Ban
denspannin g (g emeten op
kou de ban den):
Bela din g tot 90 k g (198 l b):
Voor: 225 kPa (2.25 kgf/cm2, 33 psi)
Achter: 250 kPa (2.50 kgf/cm2, 36 psi)
90 k g (198 l b) tot maximum bela-
d in g:
Voor: 250 kPa (2.50 kgf/cm2, 36 psi)
Achter: 280 kPa (2.80 kgf/cm2, 41 psi)
Maximale belastin g*:
206 kg (454 lb)
* Totaal gewicht van bestuurder, passagier, bagage en accessoires

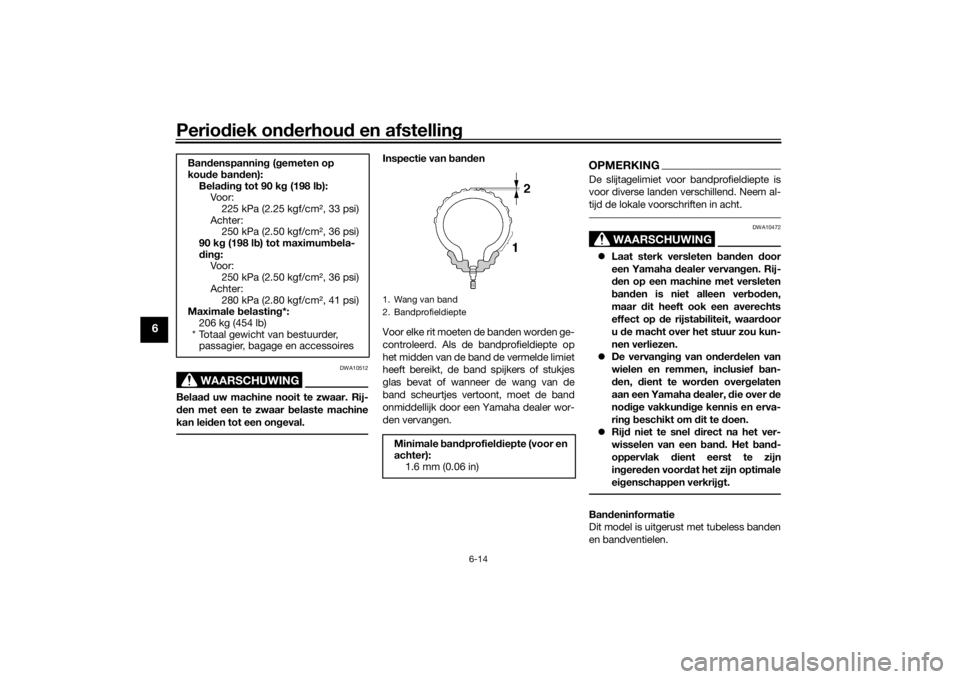

1. Wang van band
2. BandprofieldiepteMinimale ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
UB33D1D0.book Page 14 Friday, August 28, 2015 9:21 AM

Periodiek on derhoud en afstelling
6-15
6
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10462
Monteer altij d voor- en achterb anden
van hetzelf de merk en type. Verschillen-
d e ban den kunnen het we ggedra g van
d e machine veran deren, wat kan lei den
tot een on geval.Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
DAU33892

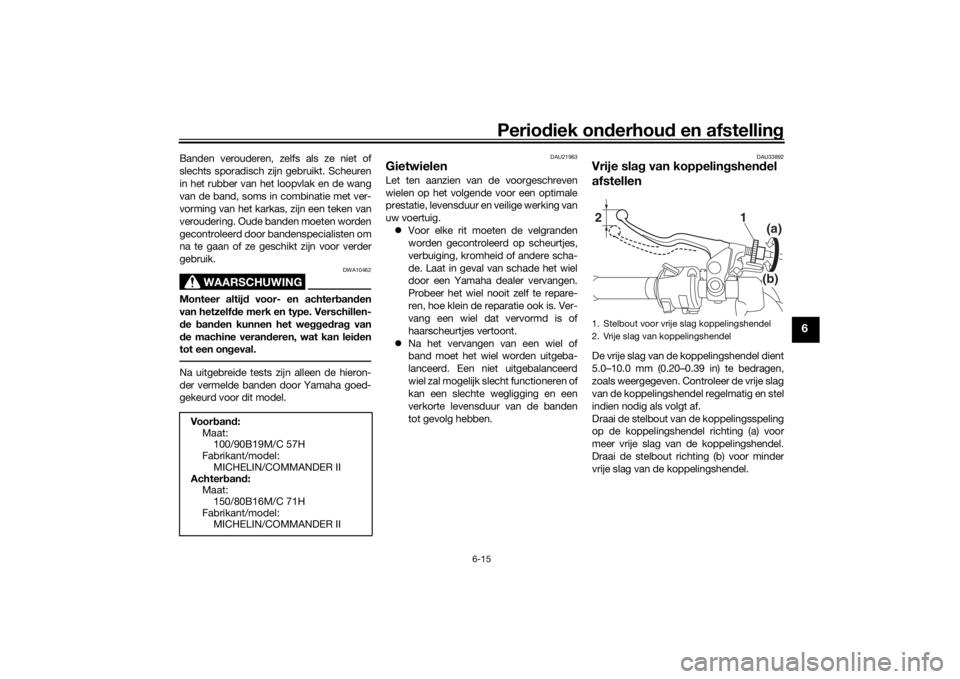

Vrije sla g van koppelin gshend el
afstellenDe vrije slag van de koppelingshendel dient
5.0–10.0 mm (0.20–0.39 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.
Voo r
ban d:
Maat: 100/90B19M/C 57H
Fabrikant/model:
MICHELIN/COMMANDER II
Achter ban d:
Maat:
150/80B16M/C 71H
Fabrikant/model: MICHELIN/COMMANDER II1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
1
2
(a)
(b)
UB33D1D0.book Page 15 Friday, August 28, 2015 9:21 AM

Periodiek on derhou d en afstelling
6-16
6

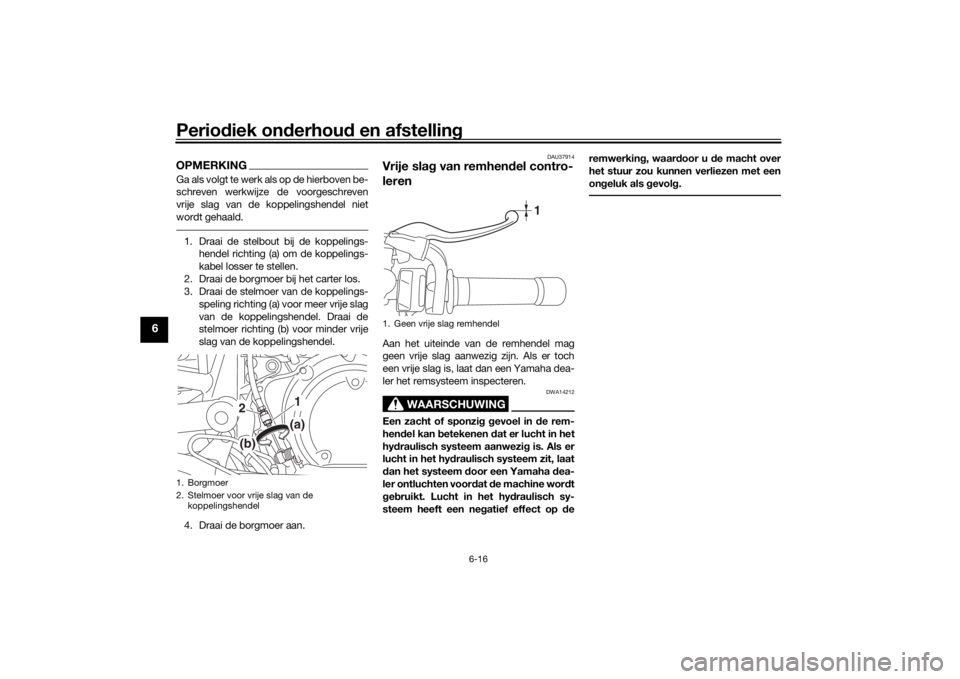

OPMERKINGGa als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel niet
wordt gehaald.1. Draai de stelbout bij de koppelings-
hendel richting (a) om de koppelings-
kabel losser te stellen.
2. Draai de borgmoer bij het carter los.
3. Draai de stelmoer van de koppelings- speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
4. Draai de borgmoer aan.
DAU37914
Vrije sla g van remhen del contro-
lerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in d e rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem d oor een Yamaha d ea-
ler ontluchten voor dat de machine wor dt
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een ne gatief effect op de remwerkin
g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als g evolg.
1. Borgmoer
2. Stelmoer voor vrije slag van de
koppelingshendel
2
1(a)
(b)
1. Geen vrije slag remhendel
1
UB33D1D0.book Page 16 Friday, August 28, 2015 9:21 AM

Periodiek on derhoud en afstelling
6-17
6
DAU36504
RemlichtschakelaarsHet remlicht, dat wordt geactiveerd door
het rempedaal en de remhendel, moet op-
lichten nét voordat de remmen aangrijpen.
Laat de remlichtschakelaars indien nodig
door een Yamaha dealer afstellen.
DAU22393

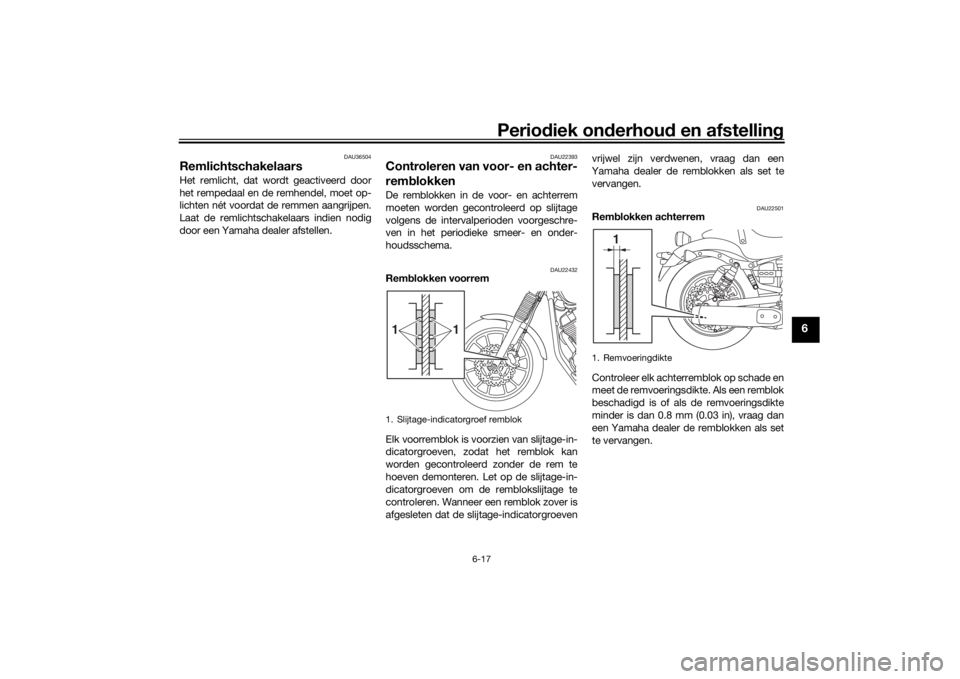

Controleren van voor- en achter-
remblokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22432
Rem blokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAU22501
Rem
blokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
1. Slijtage-indicatorgroef remblok11
1. Remvoeringdikte
1
UB33D1D0.book Page 17 Friday, August 28, 2015 9:21 AM

Periodiek on derhou d en afstelling
6-18
6
DAU40262

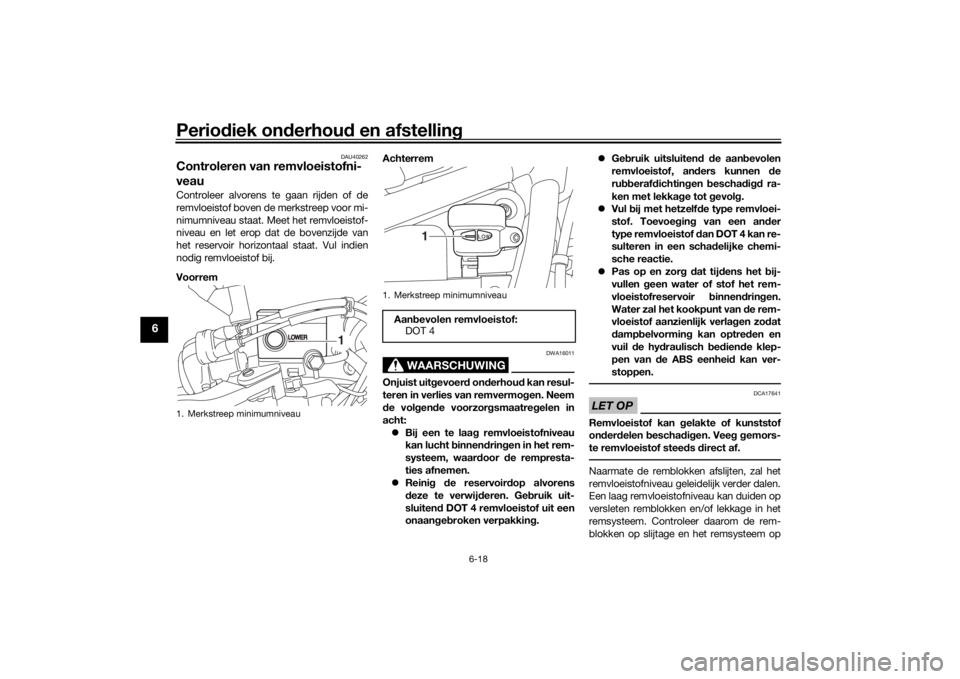

Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem Achterrem
WAARSCHUWING
DWA16011
Onjuist uit
gevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:  Bij een te laa g remvloeistofniveau
kan lucht b innendringen in het rem-
systeem, waar door de rempresta-
ties afnemen.
 Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g. 
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen d e
ru bberaf dichtin gen bescha digd ra-
ken met lekkag e tot gevolg.
 Vul bij met hetzelf
de t
ype remvloei-
stof. Toevoe gin g van een an der
type remvloeistof dan DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens het b ij-
vullen geen water of stof het rem-
vloeistofreservoir binnend ringen.
Water zal het kookpunt van d e rem-
vloeistof aanzienlijk verla gen zo dat
d amp belvormin g kan optred en en
vuil de hy draulisch bed ien de klep-
pen van de ABS eenhei d kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en /of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
1. Merkstreep minimumniveau
1
1. Merkstreep minimumniveauAan bevolen remvloeistof:
DOT 4
1
UB33D1D0.book Page 18 Friday, August 28, 2015 9:21 AM
