YAMAHA XVS950CR 2016 Manuale de Empleo (in Spanish)

Especificaciones
8-3
8
Luz indicadora de punto muerto:LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia: LED
Luz de aviso del nivel de gasolina: LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS: LED
Luz indicadora del sistema inmovilizador: LEDFusible:Fusible principal:40.0 A
Fusible del faro: 20.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento: 15.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS: 30.0 A Fusible del solenoide del ABS:
15.0 A
Fusible de repuesto: 7.5 A
UB33S1S0.book Page 3 Friday, August 28, 2015 9:17 AM

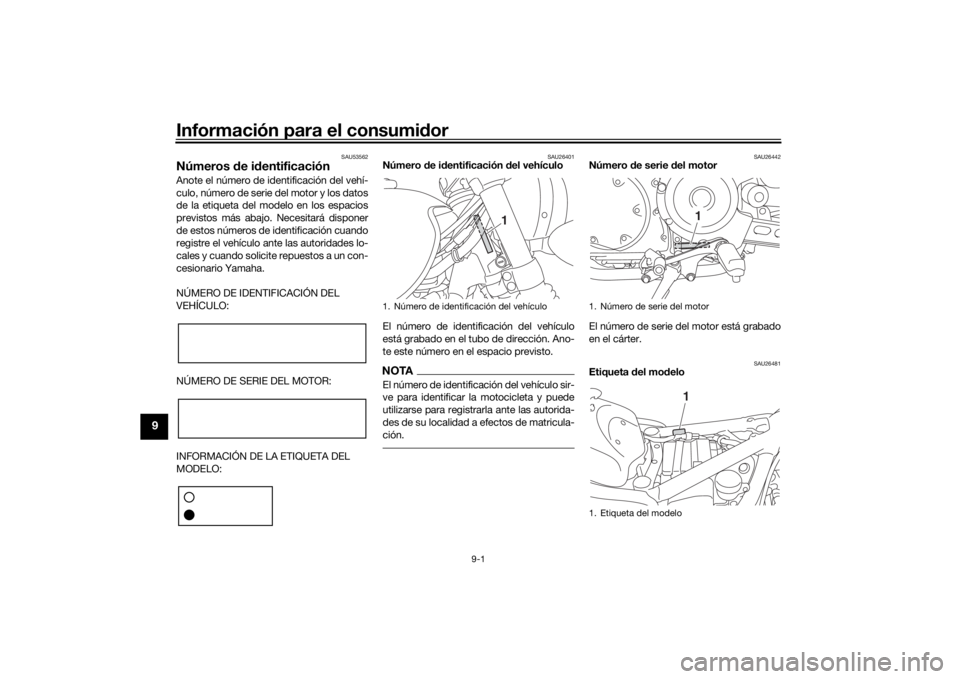

Información para el consumidor
9-1
9
SAU53562
Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26481
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
UB33S1S0.book Page 1 Friday, August 28, 2015 9:17 AM

Información para el consumidor
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-15). Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
UB33S1S0.book Page 2 Friday, August 28, 2015 9:17 AM

10-1
10
IndexAABS ....................................................... 3-10
Aceite del motor y cartucho del filtro
de aceite ............................................. 6-10
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ....................... 6-31
Arranque del motor ................................. 5-1
Asiento .................................................. 3-15BBatería................................................... 6-25
Bloqueo de la dirección ........................ 3-14
Bombilla del faro, cambio ..................... 6-28
Bombilla del intermitente, cambio ........ 6-30
Bombilla de una luz de posición, cambio................................................ 6-29
Bujías, comprobación ............................. 6-9CCaballete lateral .................................... 3-17
Caballete lateral, comprobación y engrase ............................................... 6-23
Cables, comprobación y engrase ......... 6-21
Cambio ................................................... 5-2
Catalizador............................................ 3-13
Cojinetes de las ruedas, comprobación .................................... 6-25
Color mate, precaución .......................... 7-1
Conjuntos amortiguadores, ajuste........ 3-16
Conmutador de la luz de cruce/ carretera ............................................... 3-8
Consumo de gasolina, consejos para reducirlo................................................ 5-4
Cuadro de identificación de averías ..... 6-33
Cuidados ................................................ 7-1
DDirección, comprobación ..................... 6-24EEspecificaciones .................................... 8-1
Estacionamiento ..................................... 5-5
Etiqueta del modelo ............................... 9-1FFiltro de aire, cambio............................ 6-12
Fusibles, cambio .................................. 6-26GGasolina ............................................... 3-12HHolgura de la válvula ............................ 6-13
Horquilla delantera, comprobación ...... 6-24IIdentificación de averías....................... 6-32
Indicador multifunción ............................ 3-5
Información relativa a la seguridad ........ 1-1
Interruptor de arranque/paro del motor.................................................... 3-8
Interruptor de intermitencia .................... 3-8
Interruptor de la bocina .......................... 3-8
Interruptor de luces de emergencia ....... 3-8
Interruptor de ráfagas............................. 3-8
Interruptores de la luz de freno ............ 6-17
Interruptores del manillar ....................... 3-7
Interruptor principal ................................ 3-2
Interruptor SELECT ................................ 3-8JJuego de herramientas........................... 6-2
Juego de la correa de transmisión ....... 6-20
Juego libre de la maneta de embrague, ajuste.................................................. 6-16 Juego libre de la maneta del freno,
comprobación ....................................6-17
Juego libre del puño del acelerador, comprobación ....................................6-13
LLíquido de freno, comprobación...........6-18
Líquido de frenos, cambio ....................6-20
Luces indicadoras y de aviso .................3-3
Luz de aviso de avería del motor ............3-4
Luz de aviso del ABS ..............................3-4
Luz de aviso del nivel de aceite ..............3-3
Luz de aviso del nivel de gasolina ..........3-3
Luz de freno/piloto trasero....................6-30
Luz de la matrícula ................................6-31
Luz indicadora de intermitencia ..............3-3
Luz indicadora del sistema
inmovilizador.........................................3-4
Luz indicadora de punto muerto .............3-3MManeta de embrague ..............................3-9
Maneta de freno ......................................3-9
Manetas de freno y embrague, comprobación y engrase ....................6-22
Mantenimiento, sistema de control de
emisiones..............................................6-3
Mantenimiento y engrase, periódicos .....6-4NNeumáticos ...........................................6-14
Número de identificación del vehículo ....9-1
Número de serie del motor .....................9-1
Números de identificación ......................9-1PPanel, desmontaje y montaje..................6-8
UB33S1S0.book Page 1 Friday, August 28, 2015 9:17 AM

Index
10-2
10
Pastillas de freno delantero y trasero,
comprobación .................................... 6-18
Pedal de cambio..................................... 3-9
Pedal de freno ...................................... 3-10
Pedales de freno y cambio, comprobación y engrase ................... 6-22
Pivotes del basculante, engrase .......... 6-23
Puño del acelerador y cable,
comprobación y engrase ................... 6-21RRodaje del motor .................................... 5-4
Ruedas ................................................. 6-16SSistema de corte del circuito de encendido .......................................... 3-17
Sistema inmovilizador ............................ 3-1
Situación de las piezas ........................... 2-1TTapón del depósito de gasolina ........... 3-11
Testigo de luces de carretera ................. 3-3
Tubo respiradero/rebose del depósito de combustible .................................. 3-13
UB33S1S0.book Page 2 Friday, August 28, 2015 9:17 AM
