YAMAHA XVS950CR 2016 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-9
6
HAU19643
Controllo delle can deleLe candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla. Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
Can
dela secon do specifica:
NGK/CPR7EA-9

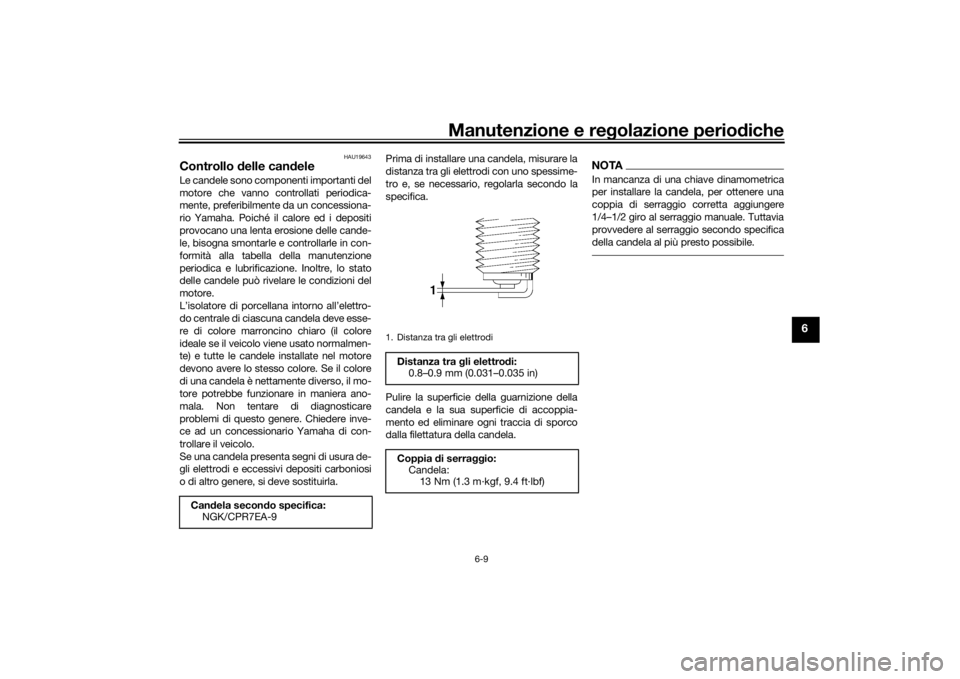

1. Distanza tra gli elettrodi
Distanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serra ggio:
Candela: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
UB33H1H0.book Page 9 Thursday, September 3, 2015 9:42 AM

Manutenzione e regolazione perio diche
6-10
6
HAU47114
Olio motore e cartuccia filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per lasciare che l’olio si depositi.
4. Togliere il tappo bocchettone riempi- mento olio motore, pulire l’astina livel-
lo olio motore con uno straccio,
inserirla nel foro riempimento olio
(senza avvitarla), e poi toglierla di nuo-
vo per controllare il livello dell’olio.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
5. Se l’olio motore è all’altezza o al disotto del riferimento livello min., rab-
boccare con il tipo di olio consigliato
per raggiungere il livello appropriato. 6. Inserire l’astina livello nel foro riempi-
mento olio, quindi serrare il tappo ri-
empimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTASaltare le fasi 4–6 se non si sostituisce la
cartuccia filtro olio.

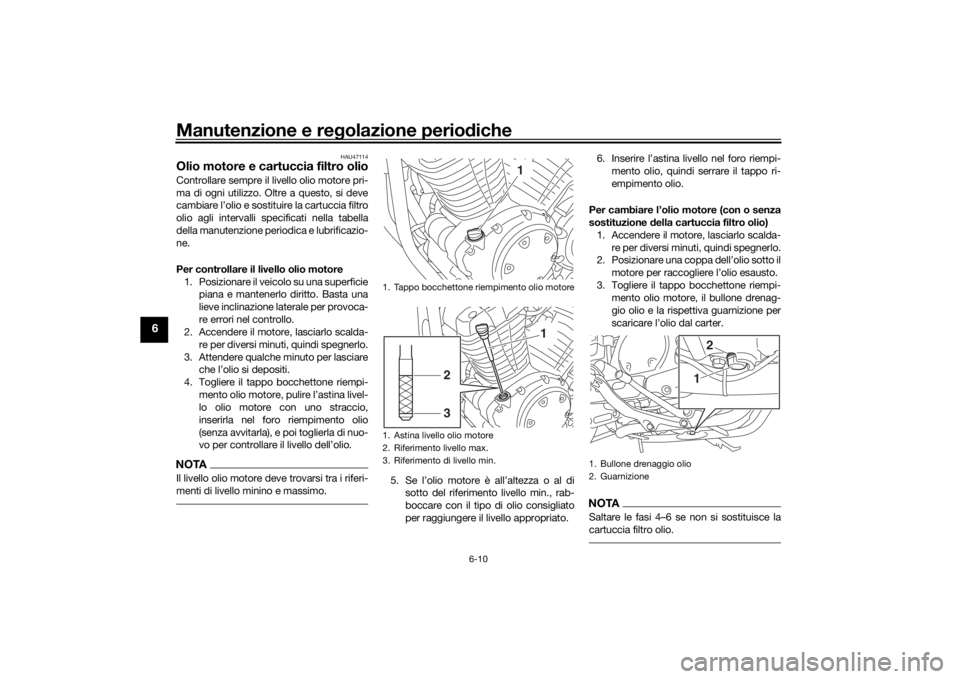

1. Tappo bocchettone riempimento olio motore
1. Astina livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
1
32
1. Bullone drenaggio olio
2. Guarnizione
2
1
UB33H1H0.book Page 10 Thursday, September 3, 2015 9:42 AM

Manutenzione e regolazione periodiche
6-11
6
4. Togliere la cartuccia filtro olio con una
chiave filtro olio.NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.5. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-
tamente.6. Installare la nuova cartuccia filtro olio con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica. 7. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
8. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.

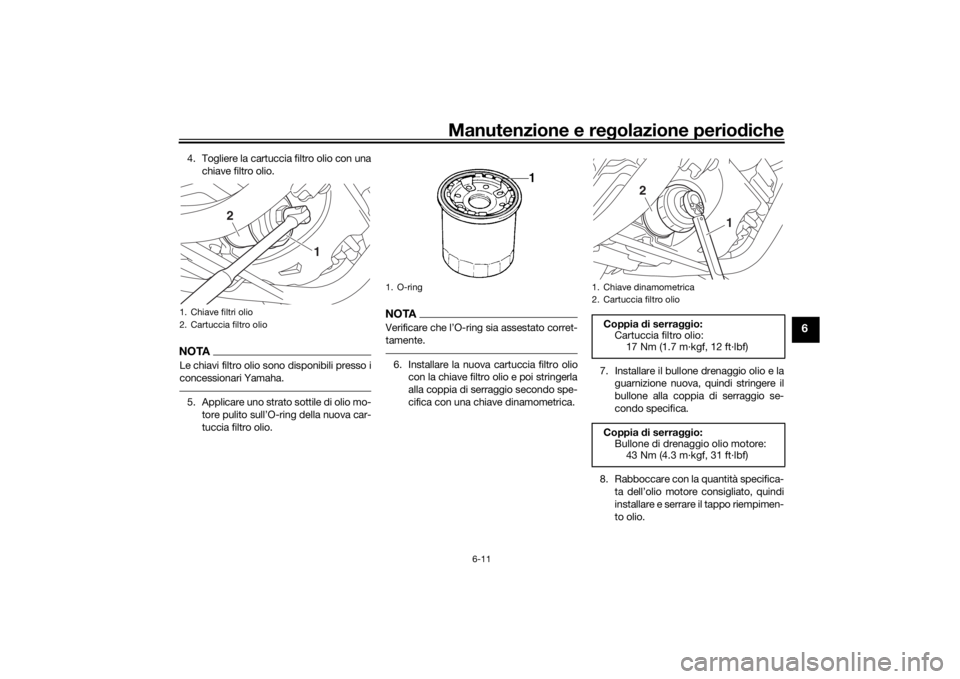

1. Chiave filtri olio
2. Cartuccia filtro olio
1
2
1. O-ring
1. Chiave dinamometrica
2. Cartuccia filtro olio
Coppia di serra ggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serra ggio:
Bullone di drenaggio olio motore: 43 Nm (4.3 m·kgf, 31 ft·lbf)
1
2
UB33H1H0.book Page 11 Thursday, September 3, 2015 9:42 AM

Manutenzione e regolazione perio diche
6-12
6
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11621
 Per prevenire slittamenti d ella fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
9. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.NOTADopo l’accensione del motore, la spia livel-
lo olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10402
Se la spia livello olio lampe ggia o resta
accesa anche se il livello d ell’olio è ap-
propriato, spe gnere imme diatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.10. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
HAU47081
Sostituzione elemento filtranteSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorro-
no zone molto umide o polverose.
Per sostituire l’elemento filtrante
1. Togliere il coperchio cassa filtro to- gliendo i bulloni.
2. Estrarre l’elemento filtrante.
Olio motore consi
gliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio: 3.70 L (3.91 US qt, 3.26 Imp.qt)
Con rimozione dell'elemento filtro

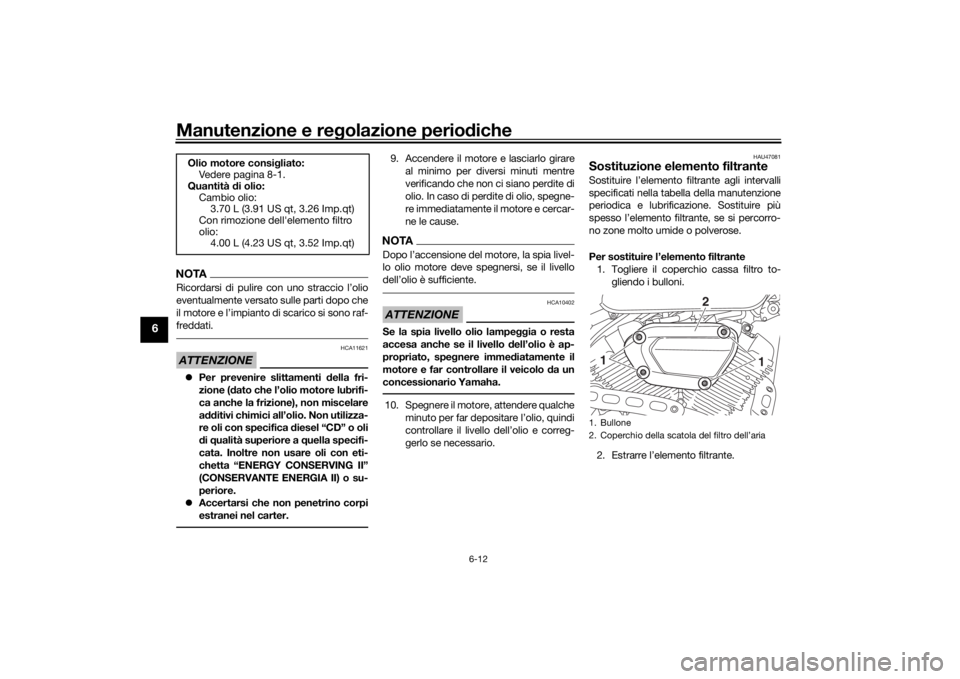

olio: 4.00 L (4.23 US qt, 3.52 Imp.qt)1. Bullone
2. Coperchio della scatola del filtro dell’aria
2
1
1
UB33H1H0.book Page 12 Thursday, September 3, 2015 9:42 AM

Manutenzione e regolazione periodiche
6-13
6
3. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
d ell’aria sia allo ggiato correttamen-
te nella cassa filtro. Non si d eve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilin dro (i cilin dri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
4. Installare il coperchio cassa filtro in- stallando i bulloni.
HAU21386
Controllo del g ioco della mano-
pola acceleratoreMisurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.

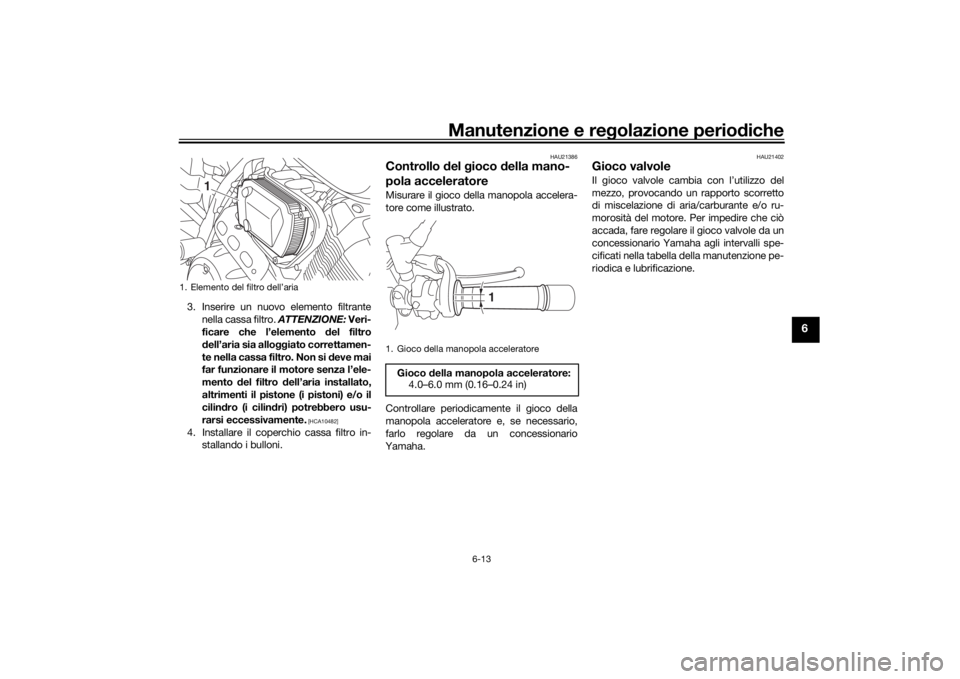

1. Elemento del filtro dell’aria
1
1. Gioco della manopola acceleratore
Gioco d ella manopola acceleratore:
4.0–6.0 mm (0.16–0.24 in)
1
UB33H1H0.book Page 13 Thursday, September 3, 2015 9:42 AM

Manutenzione e regolazione perio diche
6-14
6
HAU64240
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il decesso a
se guito della perd ita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quando
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve re golare la pressione pneu-
matici in funzione della velocità d i
marcia e d el peso totale d el pilota,
d el passeggero, del carico e deg li
accessori omolo gati per q uesto
mo dello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
Pressione pneumatici (misurata a
pneumatici fre
ddi):
Carico massimo di 90 k g (198 lb):
Anteriore: 225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Da 90 k g (198 lb) fino al carico
massimo: Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 280 kPa (2.80 kgf/cm2, 41 psi)
Carico massimo*:
206 kg (454 lb)
* Peso totale del conducente, del passeggero, del carico e degli

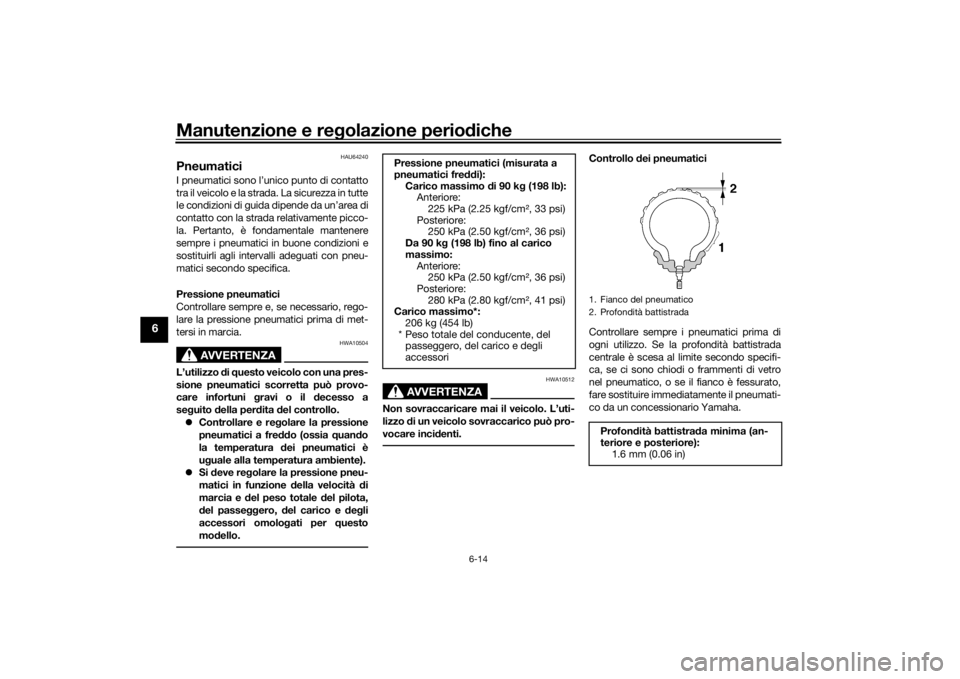

accessori 1. Fianco del pneumatico
2. Profondità battistradaProfon dità battistrad a minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
UB33H1H0.book Page 14 Thursday, September 3, 2015 9:42 AM

Manutenzione e regolazione periodiche
6-15
6
NOTAIl limite di profondità battistrada può differi-
re da nazione a nazione. Rispettare sempre
le disposizioni di legge della nazione d’im-
piego.
AVVERTENZA
HWA10472
 Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre a d
essere ille gale, l’utilizzo d el veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità d i marcia e
può provocare la per dita del con-
trollo del mezzo.
 Consi gliamo di affid are la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possie de le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e q uello poste-
riore devono essere della stessa marca
e desi gn, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocan do inci denti.Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito. Pneumatico anteriore:
Dimensioni:
100/90B19M/C 57H
Produttore/modello: MICHELIN/COMMANDER II
Pneumatico posteriore: Dimensioni: 150/80B16M/C 71H
Produttore/modello: MICHELIN/COMMANDER II
UB33H1H0.book Page 15 Thursday, September 3, 2015 9:42 AM

Manutenzione e regolazione perio diche
6-16
6
HAU21963
Ruote in le gaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
HAU33892
Regolazione gioco della leva fri-
zioneIl gioco della leva frizione dovrebbe essere
di 5.0–10.0 mm (0.20–0.39 in) come illustra-
to nella figura. Controllare periodicamente il
gioco della leva frizione e regolarlo come
segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva
frizione sulla leva frizione in direzione (a).
Per ridurre il gioco della leva frizione, girare
il bullone di regolazione in direzione (b).NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-
do sopra descritto, procedere come segue:
1. Girare il bullone di regolazione sulla
leva frizione completamente in dire-
zione (a) per allentare il cavo frizione.
2. Allentare il controdado sul carter.
3. Per aumentare il gioco della leva frizio- ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridurre
il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
4. Stringere il controdado.

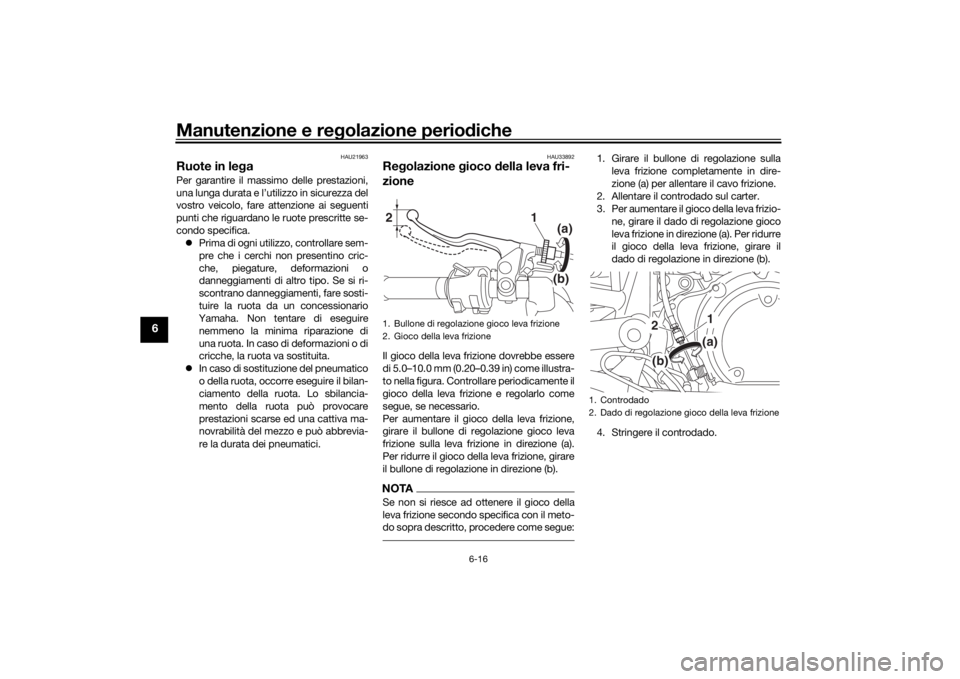

1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1
2
(a)
(b)
1. Controdado
2. Dado di regolazione gioco della leva frizione
2
1(a)
(b)
UB33H1H0.book Page 16 Thursday, September 3, 2015 9:42 AM

Manutenzione e regolazione periodiche
6-17
6
HAU37914
Controllo del gioco della leva fre-
noNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ce devolez-
za, questo può in dicare la presenza d i
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la potenza
della frenata, con possibile per-
d ita del controllo del mezzo e di inci den-
ti.
HAU36504
Interruttori luce stopLa luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolar e gli interruttori luce
stop da un concessionario Yamaha.
1. Assenza di gioco leva freno
1
UB33H1H0.book Page 17 Thursday, September 3, 2015 9:42 AM

Manutenzione e regolazione perio diche
6-18
6
HAU22393
Controllo delle pasti glie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22432
Pasti glie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che le scanalature indicatori d’usura sono quasi scomparse, fare sostituire in gruppo
le pastiglie freni da un concessionario
Yamaha.
HAU22501
Pasti glie freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore rivestimento pastiglia freno. Se
una pastiglia freno è danneggiata, o se lo
spessore rivestimento pastiglia freno è infe-
riore a 0.8 mm (0.03 in), fare sostituire in
gruppo le pastiglie freni da un concessio-
nario Yamaha.
HAU40262
Controllo del livello li qui do freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore

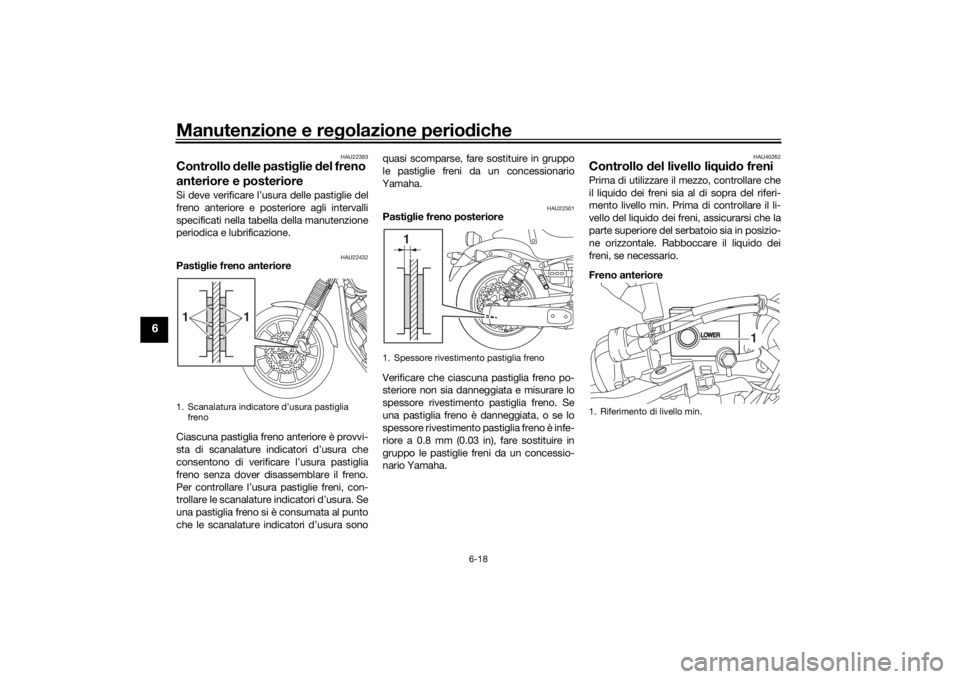

1. Scanalatura indicatore d’usura pastiglia
freno11
1. Spessore rivestimento pastiglia freno
1
1. Riferimento di livello min.
1
UB33H1H0.book Page 18 Thursday, September 3, 2015 9:42 AM
