YAMAHA XVS950CU 2016 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-3
6
MAU46862
TIPSDe årliga kontrollerna måste genomföras varje år, utom då en kilometerbaserad skötsel, eller för UK, en milebaserad sköt-
sel, genomförs i stället.
 Från 50000 km (30000 mi), upprepa skötselintervallen med början från 10000 km (6000 mi).
 De punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom dessa punkter kräver användande
av specialverktyg, data och tekniska kunskaper.
MAU46911
Tabell över regelbunden sk ötsel av emissionssystemetNR. ARTIKEL KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bränsleledning • Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor. √√√√√
2Tändstift • Kontrollera skicket.
• Rengör och ställ in elektrodav-
stånd. √√
• Byt ut. √√
3 *Ventiler • Kontrollera ventilspelet.
• Ställ in.
√√
4 *Bränsleinsprut-
ningssystemet • Ställ in synkroniseringen.
√√√√√√
5 *Ljuddämpare och
avgasrör • Kontrollera att skruvkläm-
man/skruvklämmorna sitter fast. √√√√√
U2DEM1M0.book Page 3 Thursday, September 10, 2015 8:51 AM

Periodiskt underhåll och justering
6-4
6
MAU1770M
Tabell över allmän skötsel och smörjningNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Luftfilter •Byt ut. √
2 Koppling • Kontrollera funktionen.
•Ställ in. √√√√√
3 *Frambroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage. √√√√√√
• Byt bromsbelägg. Så snart som de är nerslitna till gränsen
4 *Bakbroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage. √√√√√√
• Byt bromsbelägg. Så snart som de är nerslitna till gränsen
5 *Bromsslangar • Kontrollera om de har sprickor el-
ler andra skador.
• Kontrollera att dragningen och fastsättningen är rätt. √√√√√
• Byt ut. Vart 4:e år
6 *Bromsvätska • Byt. Vartannat år
7 *Hjul • Kontrollera om de är skeva eller
har skador. √√√√
8 *Däck • Kontrollera mönsterdjup och om
de har skador.
• Byt vid behov.
• Kontrollera lufttrycket.
•Korrigera vid behov. √√√√√
9 *Hjullager • Kontrollera lagerspel och om de
har skador. √√√√
U2DEM1M0.book Page 4 Thursday, September 10, 2015 8:51 AM

Periodiskt underhåll och justering
6-5
6
10*Svingarm • Kontrollera funktion och om den
har för stort spel. √√√√
• Smörj med ett litiumbaserat fett. Var 50000 km (30000 mi)
11 *Kuggrem • Kontrollera skicket på remmen.
• Byt om den är skadad.
• Kontrollera spänningen på rem-
men.
• Se till att bakhjulet är korrekt rik- tat i färdriktningen. Var 4000 km (2500 mi)
12 *Styrlager • Kontrollera lagerspel och att styr-
ningen går lätt. √√√√√
• Smörj med ett litiumbaserat fett. Var 20000 km (12000 mi)
13 *Ramfästen • Kontrollera att alla muttrar, bultar
och skruvar är ordentligt åtdrag-
na. √√√√√
14 Lagertapp för
bromshandtag • Smörj med silikonbaserat fett.
√√√√√
15 Lagertapp för
bromspedal
• Smörj med ett litiumbaserat fett.
√√√√√
16 Lagertapp för kopp-
lingshandtag
• Smörj med ett litiumbaserat fett.
√√√√√
17 Lagertapp för växel-
pedal • Smörj med ett litiumbaserat fett.
√√√√√
18 Sidostöd • Kontrollera funktionen.
• Smörj med ett litiumbaserat fett.
√√√√√
19 *Sidostödets kontakt • Kontrollera funktionen. √√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2DEM1M0.book Page 5 Thursday, September 10, 2015 8:51 AM

Periodiskt underhåll och justering
6-6
6
MAU18681
TIPSLuftfilter
• Denna modell är utrustad med ett oljeindränkt papper av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan
skadas.
• Luftfiltret måste bytas oftare och du kör i fuktiga eller dammiga områden.20*Framgaffel • Kontrollera funktion och om det
läcker olja. √√√√
21 *Stötdämpare • Kontrollera funktion och om stöt-
dämparna läcker olja. √√√√
22 Motorolja •Byt.
• Kontrollera oljenivån och om det
läcker olja. √√√√√√
23 Oljefilterinsats •Byt ut. √√√
24 *Bromskontakter,
fram och bak
• Kontrollera funktionen.
√√√√√√
25 Rörliga delar och
kablar •Smörj.
√√√√√
26 *Gashandtag • Kontrollera funktionen.
• Kontrollera gashandtagets spel
och justera om det behövs.
• Smörj kabeln och handtagets mekanism. √√√√√
27 *Belysning, signaler
och kontakter • Kontrollera funktionen.
• Ställ in halvljuset.
√√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2DEM1M0.book Page 6 Thursday, September 10, 2015 8:51 AM

Periodiskt underhåll och justering
6-7
6
Hydraulbroms
• Kontrollera och fyll på bromsvätska vid behov.
• Vartannat år bör huvudbromscylinderns och bromsokens inre komponenter bytas samt bromsvätskan ersättas.
• Byt bromsledningar vart fjärde år eller om det uppstått sprickor eller om de är skadade.
U2DEM1M0.book Page 7 Thursday, September 10, 2015 8:51 AM

Periodiskt underhåll och justering
6-8
6
MAU18752
Lossa och sätta fast panelenDen panel som visas på bilden måste los-
sas för att vissa skötselarbeten som be-
skrivs i detta kapitel ska kunna utföras. Titta
i detta avsnitt varje gång som panelen mås-
te lossas eller sättas fast.
MAU54942
Panel A
För att ta bort panelen1. För bort skyddet över panelens lås,stoppa in nyckeln i nyckelhålet och
vrid den 1/4 varv medurs. 2. Dra loss panelen enligt bilden.
För att sätta fast panelen
1. Placera panelen i sitt ursprungliga lä- ge.
2. Vrid nyckeln 1/4 varv moturs, ta ur den
och för tillbaka skyddet över panelens
lås.
MAU42433
Kontroll av tändstiftenTändstiften är viktiga komponenter i mo-
torn och det är lätt att kontrollera dem. Ef-
tersom värme och avlagringar gör att
tändstift långsamt eroderar, bör tändstiften
tas bort och kontrolleras enligt tabellen för
regelbunden skötsel och smörjning. Dess-
utom kan tändstiftens skick avslöja mo-
torns skick.
För att ta bort ett tändstift1. Ta bort tändstiftsskyddet (bakre högra eller främre vänstra) genom att lossa
bultarna.
1. Panel A
1
1. Skydd för panelens lås
2. Lås upp.
1 2
1. Tändstiftsskydd
2. Bult
1
2
U2DEM1M0.book Page 8 Thursday, September 10, 2015 8:51 AM

Periodiskt underhåll och justering
6-9
6
2. Ta bort tändstiftshatten.
3. Ta bort tändstiftet som visas medhjälp av den tändstiftsnyckel som le-
vererades med i den extra verktygs-
sats som du fick vid leveransen av din
nya motorcykel. För att kontrollera tändstiften
1. Kontrollera att porslinet runt mittelek- troden har en lätt ljusbrun färg (den
ideala färgen när motorcykeln körs
normalt).
2. Kontrollera att alla tändstiften har
samma färg.
TIPSOm färgen på något av tändstiften skiljer
sig från de andra kan det vara fel på mo-
torn. Försök inte åtgärda felet själv. Låt i
stället en Yamaha-återförsäljare kontrollera
motorcykeln.3. Kontrollera alla tändstift om elektro-den har eroderat eller om det finns av-
lagringar och byt tändstiftet vid behov. 4. Mät elektrodavståndet på tändstiftet
med ett bladmått och justera avstån-
det vid behov.
För att montera ett tändstift 1. Gör rent tätningsringen och dess an- liggningsytor och torka av gängorna
på tändstiftet.
2. Montera tändstiftet med hjälp av tänd- stiftsnyckeln och dra åt tändstiftet till
angivet moment.
1. Tändstiftsskydd
2. Bult
1. Tändstiftsskydd
2
1
1
1. Tändstiftsnyckel
1
Rekommenderat tändstift:NGK/CPR7EA-9
1. Rekommenderat elektrodavstånd
Rekommenderat elektrodavstånd:0.8–0.9 mm (0.031–0.035 in)
U2DEM1M0.book Page 9 Thursday, September 10, 2015 8:51 AM

Periodiskt underhåll och justering
6-10
6
TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det för
hand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.3. Sätt fast tändstiftshatten.
4. Montera tändstiftsskyddet genom attskruva fast bultarna.
MAU47114

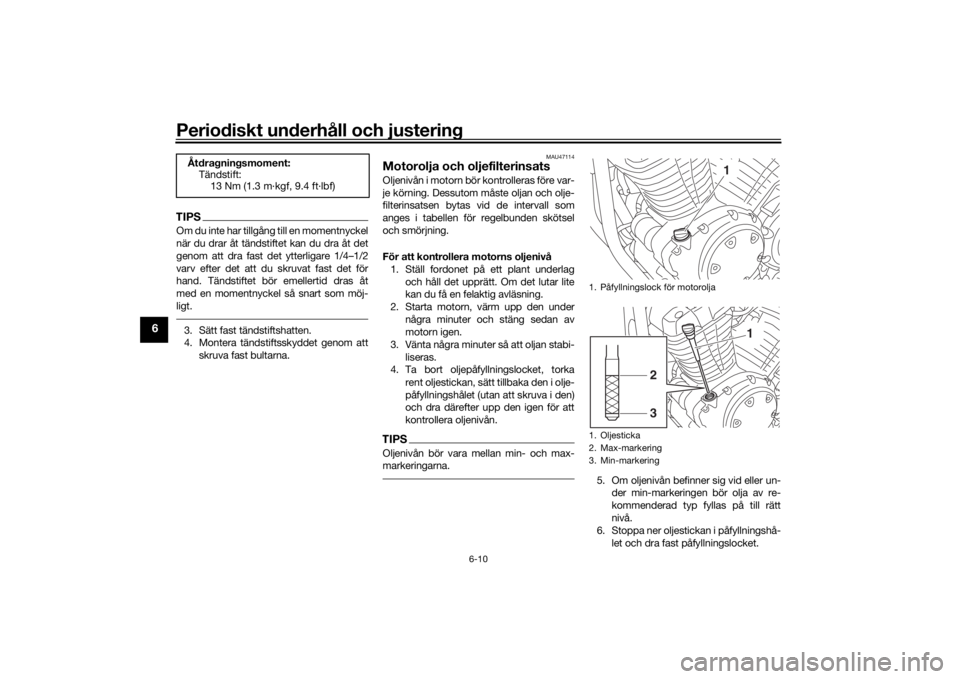

Motorolja och oljefilterinsatsOljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filterinsatsen bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera motorns oljenivå 1. Ställ fordonet på ett plant underlag och håll det upprätt. Om det lutar lite
kan du få en felaktig avläsning.
2. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
3. Vänta några minuter så att oljan stabi- liseras.
4. Ta bort oljepåfyllningslocket, torka
rent oljestickan, sätt tillbaka den i olje-
påfyllningshålet (utan att skruva i den)
och dra därefter upp den igen för att
kontrollera oljenivån.TIPSOljenivån bör vara mellan min- och max-
markeringarna.
5. Om oljenivån befinner sig vid eller un-der min-markeringen bör olja av re-
kommenderad typ fyllas på till rätt
nivå.
6. Stoppa ner oljestickan i påfyllningshå-
let och dra fast påfyllningslocket.
Åtdragningsmoment:
Tändstift:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)1. Påfyllningslock för motorolja
1. Oljesticka
2. Max-markering
3. Min-markering
1
1
32
U2DEM1M0.book Page 10 Thursday, September 10, 2015 8:51 AM

Periodiskt underhåll och justering
6-11
6
För att byta olja (med eller utan byte av
oljefilterinsats)1. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
2. Placera ett oljetråg under motorn för att samla upp oljan.
3. Ta bort oljepåfyllningslocket och av-
tappningspluggen för motorolja och
packningarna, och töm ut oljan från
vevhuset.TIPSHoppa över stegen 4–6 om du inte ska byta
oljefilterinsatsen.4. Ta bort oljefilterinsatsen med hjälp aven oljefiltertång.
TIPSOljefilternycklar finns hos Yamahas återför-
säljare.5. Stryk på ett tunt lager ren motorolja på
O-ringen på den nya oljefilterinsatsen.
TIPSSe till att enhetens O-ring sitter rätt place-
rad6. Montera den nya oljefilterinsatsenmed hjälp av en oljefiltertång och dra
sedan åt oljefilterinsatsen med en mo-
mentnyckel.
7. Montera oljans avtappningsplugg och den nya packningen, dra sedan åt
pluggen till angivet moment.
1. Oljeavtappningsplugg
2. Packning
2
1
1. Oljefiltertång
2. Oljefilterinsats
1. O-ring
1
2
1. Momentnyckel
2. Oljefilterinsats
Åtdragningsmoment:Oljefilterinsats: 17 Nm (1.7 m·kgf, 12 ft·lbf)
1
2
U2DEM1M0.book Page 11 Thursday, September 10, 2015 8:51 AM

Periodiskt underhåll och justering
6-12
6
8. Fyll på med den rekommenderademängden motorolja och montera där-
efter och dra fast påfyllningslocket.TIPSKom ihåg att torka bort eventuell utspilld
olja från fordonet så snart motorn och av-
gassystemet har svalnat.VIKTIGT
MCA11621
För att undvika att kopplingen slirar
(motoroljan smörjer även koppling-
en), bör inga tillsatser blandas in i
oljan. Använd inte oljor med en die-
selspecifikation som “CD” eller ol-
jor med högre kvalitet än den som
anges. Använd dessutom inte oljor som är märkta “ENERGY CONSER-
VING II” (ENERGIBESPARANDE II)
eller högre.
 Se till att inga främmande föremål
kommer ner i vevhuset.
9. Starta motorn och låt den gå på tom-
gång under flera minuter medan du
kontrollerar om det finns något olje-
läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.TIPSNär motorn har startat bör varningslampan
för låg oljenivå slockna om det är rätt oljeni-
vå.VIKTIGT
MCA10402
Om varningslampan för oljenivå lyser el-
ler blinkar trots att oljenivån är korrekt
ska du omedelbart stänga av motorn
och be en Yamaha-återförsäljare kon-
trollera fordonet.10. Stäng av motorn, vänta i några minu- ter tills oljan har stabiliserat sig och
kontrollera sedan oljenivån och korri-
gera om nödvändigt.
MAU47081
Byte av luftfiltretLuftfiltret bör bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Luftfiltret måste bytas oftare
och du kör i fuktiga eller dammiga områ-
den.
För att byta luftfilter1. Ta bort locket över luftfiltret genom att lossa bultarna.
2. Dra ut luftfiltret.
Åtdragningsmoment:
Oljeavtappningsplugg:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Rekommenderad motorolja: Se sidan 8-1.
Oljemängd: Oljebyte:3.70 L (3.91 US qt, 3.26 Imp.qt)
Med byte av oljefilter: 4.00 L (4.23 US qt, 3.52 Imp.qt)1. Bult
2. Lock över luftfilter
2
1
1
U2DEM1M0.book Page 12 Thursday, September 10, 2015 8:51 AM
