YAMAHA XVS950CU 2016 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-6
3
Cuentakilómetros, cuentakilómetros
parciales y reloj
El cuentakilómetros muestra la distancia
total recorrida por el vehículo.
Los cuentakilómetros parciales muestran la
distancia recorrida desde que se pusieron
a cero por última vez.
El cuentakilómetros parcial de reserva de
gasolina indica la distancia recorrida en re-
serva.
El reloj muestra la hora en formato de 12
horas.NOTA El cuentakilómetros se bloquea a
999999 km. 
Los cuentakilómetros parciales se po-
nen a cero y siguen contando cuando
llegan a 999.9 km.
Durante el funcionamiento normal, pulse el
interruptor “SELECT” para cambiar la indi-
cación entre el cuentakilómetros “ODO”,
los cuentakilómetros parciales “TRIP 1” y
“TRIP 2” y el reloj en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → reloj → ODO
Si se enciende la luz de aviso del nivel de
gasolina, la indicación cambia a cuentakiló-
metros parcial de reserva de gasolina
“TRIP F” y comienza a contar la distancia
recorrida desde ese punto. En ese caso,
pulse el interruptor “SELECT” para cambiar
la indicación en el orden siguiente:
TRIP F → TRIP 1 → TRIP 2 → reloj →
ODO → TRIP F
Para poner a cero un cuentakilómetros par-
cial, utilice el interruptor “SELECT” para
cambiar la indicación al cuentakilómetros
parcial que desee y, a continuación, pulse
el interruptor “RESET” durante un segun-
do. El cuentakilómetros parcial de reserva
de gasolina se puede poner a cero de for-
ma manual o, si no se hace, se pondrá a cero automáticamente y desaparecerá del
visor después de repostar y recorrer 5 km
(3 mi).
Para poner el reloj en hora
1. Pulse los interruptores “SELECT” y
“RESET” durante tres segundos. Los
dígitos de las horas comienzan a par-
padear.
2. Utilice el interruptor “SELECT” para
ajustar las horas.
3. Pulse el interruptor “RESET”. Los dígi- tos de los minutos comienzan a par-
padear.
4. Utilice el interruptor “SELECT” para ajustar los minutos.
1. Cuentakilómetros/cuentakilómetros parcial/cuentakilómetros parcial de reserva
de gasolina/reloj
1
1. Reloj
1
U2DES1S0.book Page 6 Tuesday, September 8, 2015 9:18 AM

Funciones de los instrumentos y man dos
3-7
3
5. Pulse el interruptor “RESET” durante
dos segundos para confirmar los
cambios y poner en funcionamiento el
reloj.
Visor de có digo d e error
Este vehículo está equipado con una fun-
ción de autodiagnóstico para varios circui-
tos eléctricos. Si se detecta un fallo en
cualquiera de estos circuitos, la luz de avi-
so de avería del motor se enciende y el in-
dicador muestra un código de error. Si el
indicador muestra algún código de error,
anote el código y haga revisar el vehículo
en un concesionario Yamaha.
ATENCIÓN
SCA11591
Si el visor in dica un có digo de error, se
d ebe revisar el vehículo lo antes posible
para evitar que se averíe el motor.La función de autodiagnóstico detecta asi-
mismo los fallos en los circuitos del sistema
inmovilizador. Si se detecta un fallo en al-
guno de estos circuitos, la luz indicadora
del sistema inmovilizador parpadea y el in-
dicador muestra un código de error.NOTASi el indicador muestra el código de error
52, el problema puede deberse a interfe-
rencias del transpondedor. Si se muestra
este código de error, intente lo siguiente:1. Verifique que no haya otras llaves del sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del sis-
tema inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente
arrancarlo con la s llaves normales. 4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las tres llaves
a un concesionario Yamaha para vol-
ver a registrar las llaves normales.
1. Visor de código de error
2. Luz de aviso de avería del motor “ ”
3. Luz indicadora del sistema inmovilizador “”
123
U2DES1S0.book Page 7 Tuesday, September 8, 2015 9:18 AM

Funciones de los instrumentos y man dos
3-8
3
SAU1234H
Interruptores del manillarIzquier da Derecha
SAU12352
Interruptor
de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.NOTACuando el conmutador de la luz de cru-
ce/carretera está situado en “ ”, el inte-
rruptor de ráfagas no tiene efecto.
SAU12401
Conmuta dor d e la luz de“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU12661
Interruptor de paro del motor “ / ”
Sitúe este interruptor en “ ” antes de
arrancar el motor. Sitúe este interruptor
en “ ” para parar el motor en caso de
emergencia, por ejemplo si el vehículo
vuelca o se atasca el cable del acelerador.
SAU12713
Interruptor de arranque “ ”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instruccione s de arranque en la
página 5-1 antes de arrancar el motor.
1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
3
4 12
1. Interruptor de paro del motor “ / ”
2. Interruptor “SELECT”
3. Interruptor “RESET”
4. Interruptor de arranque “ ”
5. Interruptor de luces de emergencia “ ”
1
5 2
3
4
U2DES1S0.book Page 8 Tuesday, September 8, 2015 9:18 AM

Funciones de los instrumentos y man dos
3-9
3
SAU41701
La luz de aviso de avería del motor se en-
ciende cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12735
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10062
No utilice las luces d e emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pue de descargarse la
batería.
SAU55701
Interruptor “SELECT”
Este interruptor se utiliza para seleccionar
las funciones del cuentakilómetros y los
cuentakilómetros parciales y para ajustar el
reloj del indicador multifunción.
Para más detalles, consulte “Indicador
multifunción” en la página 3-5.
SAU55711
Interruptor “RESET”
Este interruptor se utiliza para poner a cero
los cuentakilómetros parciales y para ajus-
tar el reloj del indicador multifunción.
Para más detalles, consulte “Indicador
multifunción” en la página 3-5.
SAU12822
Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta. Para
que el embrague funcione con suavidad,
debe tirar de la maneta rápidamente y sol-
tarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encen-
dido. (Véase la página 3-18).1. Maneta de embrague
1
U2DES1S0.book Page 9 Tuesday, September 8, 2015 9:18 AM

Funciones de los instrumentos y man dos
3-10
3
SAU12872
Pe dal d e cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 5 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.
SAU12892
Maneta de frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
SAU12944
Pe dal d e frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
1. Pedal de cambio
2. Posición de punto muerto
1
2
5
4
3
2
N 1 5
4
3
2
N 1
1. Maneta de freno
1
1. Pedal de freno
1
U2DES1S0.book Page 10 Tuesday, September 8, 2015 9:18 AM

Funciones de los instrumentos y man dos
3-11
3
SAU51802
ABS (mo delos con ABS)El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción d e la veloci dad , incluso con ABS.
 El ABS funciona mejor con d istan-
cias de frenad a largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenad a
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” por debajo del asiento y,
si se acciona la maneta o el pedal de
freno, aunque sea ligeramente, se
puede notar una vibración en la mane-
ta o el pedal; esto es normal.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA16121
Mantenga to do tipo de imanes (inclui das
tenazas magnéticas, destornilla dores
magnéticos, etc.) aleja dos de los cubos
d e las rued as delantera y trasera; d e lo
contrario, los rotores magnéticos mon-
ta dos en los cubos de las rue das pued en
resultar daña dos y el sistema ABS no
funcionará bien.
1. Cubo de la rueda trasera
2. Cubo de la rueda delantera1
2
U2DES1S0.book Page 11 Tuesday, September 8, 2015 9:18 AM

Funciones de los instrumentos y man dos
3-12
3
SAU13125
Tapón del d epósito de gasolinaPara extraer el tapón del depósito de ga-
solina
Deslice la tapa de la cerradura del tapón del
depósito de gasolina para abrirla, introduz-
ca la llave en la cerradura y gírela 1/4 de
vuelta en el sentido de las agujas del reloj.
La cerradura se desbloquea y puede ex-
traerse el tapón del depósito de gasolina. Para colocar el tapón
del depósito de

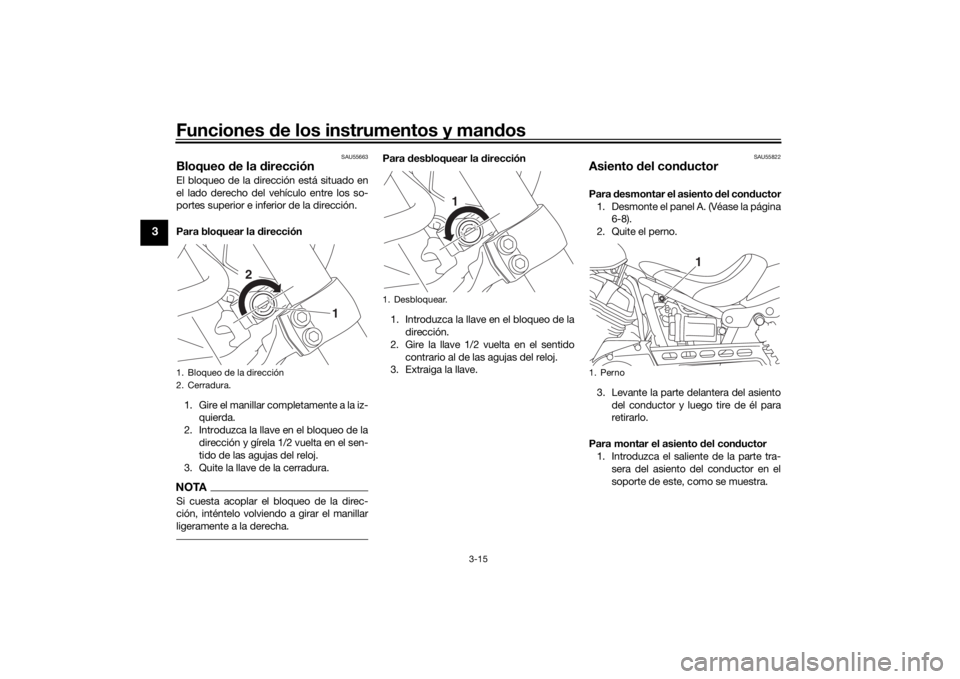

gasolina 1. Introduzca el tapón en la abertura del depósito con la llave en la cerradura y
con la marca “ ” hacia adelante.
2. Gire la llave en el sentido contrario al de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.
ADVERTENCIA
SWA10132
Verifique que el tapón del depósito de
gasolina esté correctamente coloca do
antes de empren der la marcha. Una fuga
d e gasolina significa peligro de incen dio.
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.
1. Cubierta de la cerradura del tapón del depósito de gasolina
2. Marca “ ”
3. Cerradura.
4. Desbloquear.1
2
4
3
U2DES1S0.book Page 12 Tuesday, September 8, 2015 9:18 AM

Funciones de los instrumentos y man dos
3-13
3
3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d erramad a con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión d e gasolina, inhala-
ción de vapores d e gasolina o contacto
d e gasolina con los ojos, acu da inme dia- tamente al mé
dico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU57691
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de gasolina sin plomo prolonga la vida útil de
la bujía y reduce los costes de manteni-
miento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
Gasolina recomen dad a:
Gasolina normal sin plomo
(Gasohol [E10] aceptable)
Capaci dad d el depósito de gasoli-
na: 12 L (3.2 US gal, 2.6 Imp.gal)
Reserva (cuan do la luz d e aviso de
nivel de gasolina se encien de):
2.8 L (0.74 US gal, 0.62 Imp.gal)
U2DES1S0.book Page 13 Tuesday, September 8, 2015 9:18 AM

Funciones de los instrumentos y man dos
3-14
3
SAUB1302
Tubo respira dero/rebose del d e-
pósito de combustibleAntes de utilizar la motocicleta:
 Compruebe la conexión del tubo res-
piradero/rebose del depósito de ga-
solina.
 Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es necesario,
cámbielo.
 Verifique que el extremo del tubo res-
piradero/rebose del depósito de ga-
solina no esté obstruido y límpielo si
es necesario.
 Compruebe que el tubo respirade-
ro/de desbordamiento del depósito
de gasolina pasa por la abrazadera.
SAU13434
Cataliza dorEste modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte d ifícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema de escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el catalizad or.
1. Tubo respiradero/rebose del depósito de
combustible
2. Brida
1
2
U2DES1S0.book Page 14 Tuesday, September 8, 2015 9:18 AM

Funciones de los instrumentos y man dos
3-15
3
SAU55663
Bloqueo de la d irecciónEl bloqueo de la dirección está situado en
el lado derecho del vehículo entre los so-
portes superior e inferior de la dirección.
Para bloquear la d irección
1. Gire el manillar completamente a la iz- quierda.
2. Introduzca la llave en el bloqueo de la dirección y gírela 1/2 vuelta en el sen-
tido de las agujas del reloj.
3. Quite la llave de la cerradura.NOTASi cuesta acoplar el bloqueo de la direc-
ción, inténtelo volviendo a girar el manillar
ligeramente a la derecha.
Para desbloquear la dirección
1. Introduzca la llave en el bloqueo de la dirección.
2. Gire la llave 1/2 vuelta en el sentido contrario al de las agujas del reloj.
3. Extraiga la llave.
SAU55822
Asiento d el conductorPara desmontar el asiento del con ductor
1. Desmonte el panel A. (Véase la página 6-8).
2. Quite el perno.
3. Levante la parte delantera del asiento del conductor y luego tire de él para
retirarlo.
Para montar el asiento del con ductor
1. Introduzca el saliente de la parte tra- sera del asiento del conductor en el
soporte de este, como se muestra.
1. Bloqueo de la dirección
2. Cerradura.
LOCKUNLOCK
1
2
1. Desbloquear.
LOCKUNLOCK
1
1. Perno
1
U2DES1S0.book Page 15 Tuesday, September 8, 2015 9:18 AM
