Caractéristiques
8-2
8
Châssis:Type de cadre:Double berceau
Angle de chasse:
29.0 degrés
Chasse: 130 mm (5.1 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille: 100/90-19M/C 57H
Fabricant/modèle: BRIDGESTONE/EXEDRA G721FPneu arrière:Type: Sans chambre (Tubeless)
Taille: 150/80B16M/C 71H
Fabricant/modèle:
BRIDGESTONE/EXEDRA G722FCharge:Charge maximale: Pour les modèles équipés d’ABS 202 kg
(445 lb)
Pour les modèles équipés de freins
conventionnels uniquement 206 kg (454 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froi ds):Charge jusqu’à 90 kg (198 lb):
Avant:225 kPa (2.25 kgf/cm2, 33 psi) Arrière:
250 kPa (2.50 kgf/cm2, 36 psi)
Charge de 90 kg (198 lb) - charge maximum: Avant:250 kPa (2.50 kgf/cm2, 36 psi)
Arrière: 280 kPa (2.80 kgf/cm2, 41 psi)
Roue avant:Type de roue:Roue coulée
Taille de jante: 19M/C x MT2.50Roue arrière:Type de roue:Roue coulée
Taille de jante: 16M/C x MT3.50Frein avant:Type:Frein hydraulique monodisque
Liquide de frein spécifié: DOT 4Frein arrière:Type:Frein hydraulique monodisque
Liquide de frein spécifié: DOT 4Suspension avant:Type:Fourche télescopique
Ressort: Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique Débattement de roue:
120 mm (4.7 in)
Suspension arrière:Type:
Bras oscillant
Ressort: Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique
Débattement de roue:
70 mm (2.8 in)Partie électrique:Tension du système électrique:12 V
Système d’allumage:
Allumage électronique (TCI)
Système de charge: Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:YTZ14S
Voltage, capacité:
12 V, 11.2 Ah (10 HR)Phare:Type d’ampoule:Ampoule halogènePuissance d’ampoule × quantité:Phare:
H4, 60.0 W/55.0 W x 1
Stop/feu arrière: LED
Clignotant avant:
21.0 W × 2
U2DEF1F0.book Page 2 Monda y, September 7, 2015 10:24 AM

Caractéristiques
8-3
8
Clignotant arrière:21.0 W × 2
Veilleuse: 5.0 W × 1
Éclairage de la plaque d’immatriculation:
5.0 W × 1
Éclairage des instruments: EL (électroluminescent)
Témoin de point mort: LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile: LED
Témoin des clignotants: LED
Témoin d’avertissement du niveau de
carburant: LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS: Pour les modèles équipés d’ABS LED
Témoin de l’immobilisateur antivol: LEDFusible:Fusible principal:40.0 A
Fusible de phare: 20.0 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage: 15.0 A Fusible des feux de stationnement:
15.0 A
Fusible du système d’injection de carburant: 10.0 A
Fusible du bloc de commande ABS:
Pour les modèles équipés d’ABS 7.5 A
Fusible du moteur ABS: Pour les modèles équipés d’ABS 30.0 A
Fusible du solénoïde d’ABS: Pour les modèles équipés d’ABS 15.0 A
Fusible de sauvegarde:
7.5 A
U2DEF1F0.book Page 3 Monda y, September 7, 2015 10:24 AM

Renseignements complémentaires
9-1
9

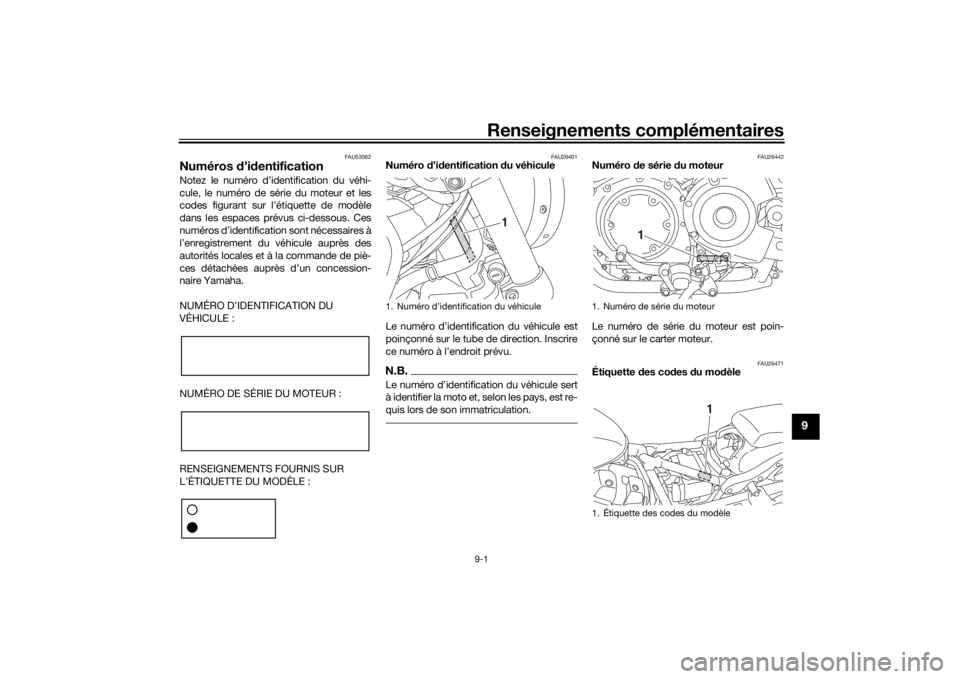

FAU53562
Numéros d’id entificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401
Numéro d’id entification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26442
Numéro de série d u moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26471
Étiquette des cod es du mo dèle
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
1
U2DEF1F0.book Page 1 Monda y, September 7, 2015 10:24 AM

Renseignements complémentaires
9-2
9
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-16.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.U2DEF1F0.book Page 2 Monda y, September 7, 2015 10:24 AM

10-1
10
Index
AABS, témoin d’alerte (pour modèles à
ABS) ..................................................... 3-4
Avertisseur, contacteur .......................... 3-9BBatterie ................................................. 6-25
Béquille latérale .................................... 3-18
Béquille latérale, contrôle et lubrification ......................................... 6-23
Bloc de compteurs multifonctions ......... 3-5
Bougies, contrôle ................................... 6-8
Bras oscillant, lubrification des pivots.................................................. 6-24CCâbles, contrôle et lubr ification............ 6-21
Cache, dépose et repose ....................... 6-8
Calage de la moto ................................ 6-32
Caractéristiques ..................................... 8-1
Carburant.............................................. 3-13
Carburant, économies ............................ 5-3
Clignotant, remplacement d’une ampoule ............................................. 6-31
Clignotants, contacteur .......................... 3-9
Combinés ressort-amortisseur, réglage ............................................... 3-17
Consignes de sécurité ............................ 1-1
Contacteur à clé ..................................... 3-2
Contacteur d’appel de phare ................. 3-8
Contacteur RESET ................................. 3-9
Contacteurs à la poignée ....................... 3-8
Contacteurs de feu stop ....................... 6-17
Contacteur SELECT ............................... 3-9
Coupe-circuit d’allumage ..................... 3-18
Coupe-circuit du moteur ........................ 3-9 Courroie de transmission, tension ....... 6-20
DDémarreur, contacteur ........................... 3-9
Dépannage, schéma de diagnostic ..... 6-34
Direction, contrôle ................................ 6-25
Durite de mise à l’air/de trop-plein du
réservoir de carburant........................ 3-14EÉclairage de la plaque
d’immatriculation ............................... 6-32
Embrayage, réglage de la garde du levier .................................................. 6-16
Emplacement des éléments................... 2-1
Entretien du système de contrôle des gaz d’échappement ............................. 6-3
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle ............. 9-1FFeu stop/arrière .................................... 6-31
Feux de détresse, contacteur ................ 3-9
Filtre à air, remplacement de l’élément ............................................ 6-13
Fourche, contrôle ................................. 6-24
Frein, contrôle de la garde du levier .... 6-17
Frein, levier ........................................... 3-10
Frein, pédale ........................................ 3-11
Fusibles, remplacement ....................... 6-27HHuile moteur et cartouche du filtre à huile ................................................... 6-10
Huile moteur, témoin du niveau ............. 3-3IImmobilisateur antivol ............................ 3-1 Inverseur feu de route/feu de
croisement............................................ 3-9
JJeu des soupapes ................................ 6-14LLevier d’embrayage .............................. 3-10
Leviers de frein et d’embrayage, contrôle et lubrification ....................... 6-23
Liquide de frein, changement ............... 6-20
Liquide de frein, contrôle du niveau ..... 6-19MMise en marche du moteur..................... 5-1
Moteur, numéro de série ........................ 9-1NNuméros d’identification......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-33
Pédale de frein et sélecteur, contrôle et lubrification ..................................... 6-22
Phare, remplacement d’une
ampoule.............................................. 6-29
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle................. 6-18
Pneus .................................................... 6-14
Poignée des gaz, contrôle de la garde .................................................. 6-13
Poignée et câble des gaz, contrôle et lubrification ......................................... 6-22
Pot catalytique ...................................... 3-15RRemisage ................................................ 7-3
Réservoir de carburant, bouchon ......... 3-12
Rodage du moteur .................................. 5-3
U2DEF1F0.book Page 1 Monda y, September 7, 2015 10:24 AM

Index
10-2
10
Roues.................................................... 6-16
Roulements de roue, contrôle .............. 6-25SSélecteur au pied .................................. 3-10
Selle du pilote ....................................... 3-16
Serrure antivol....................................... 3-15
Soin ......................................................... 7-1
Stationnement ........................................ 5-4
Système ABS (pour les modèles
équipés de l’ABS) ............................... 3-11TTémoin d’alerte du niveau de
carburant .............................................. 3-4
Témoin de feu de route........................... 3-3
Témoin de l’immobilisateur antivol ......... 3-5
Témoin des clignotants .......................... 3-3
Témoin du point mort ............................. 3-3
Trousse de réparation............................. 6-2VVéhicule, numéro d’identification ........... 9-1
Veilleuse, remplacement d’une ampoule.............................................. 6-30
Vitesses, sélection .................................. 5-2
Voyants et témoins d’alerte .................... 3-3
