Entretien périodique et réglage
6-20
6
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
FAU22733
Changement d u liquide de freinFaire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein : Remplacer tous les
quatre ans.
FAU23041
Tension de la courroie de trans-
missionIl convient de contrôler et de régler la ten-
sion de la courroie de transmission aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
FAU55773
Contrôle de la tension de la courroie d e
transmission 1. Dresser le véhicule sur sa béquille la-
térale.
2. Noter la position actuelle de la cour- roie de transmission en se servant des
repères figurant à proximité de l’orifice
de contrôle de la courroie.1. Courroie de transmission
2. Repères2
1
U2DEF1F0.book Page 20 Monda y, September 7, 2015 10:24 AM

Entretien périodique et réglage
6-21
6
3. Noter la position de la courroie de
transmission en lui imposant une
force de 45 N (4.5 kgf, 10 lbf) à l’aide
d’un dynamomètre.N.B.Des dynamomètres sont disponibles chez
les concessionnaires Yamaha.4. Calculer la tension de la courroie detransmission en soustrayant la me-
sure obtenue à l’étape 2 de la mesure
notée au point 3. 5. Si la tension est incorrecte, la faire ré-
gler par un concessionnaire Yamaha.
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712]
1. Dynamomètre
2. Tension de la courroie de transmissionTe n s i o n de la courroie de
transmission :
6.0–8.0 mm (0.24–0.31 in)
6 8 10 12 14
1
2
Lubrifiant recommand é:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
U2DEF1F0.book Page 21 Monda y, September 7, 2015 10:24 AM

Entretien périodique et réglage
6-22
6
FAU49921
Contrôle et lubrification de la
poignée et du câble d es gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
FAU44276
Contrôle et lubrification de la pé-
d ale de frein et d u sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pied
Lubrifiant recomman dé:
Graisse à base de savon au lithium
U2DEF1F0.book Page 22 Monda y, September 7, 2015 10:24 AM

Entretien périodique et réglage
6-23
6
FAU23144
Contrôle et lubrification des le-
viers de frein et d’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
FAU23203
Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se d éploie et ne
se replie pas en d ouceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle du véhicule.
Lubrifiants recomman dés :
Levier de frein :
Graisse silicone
Levier d’embrayage : Graisse à base de savon au
lithium
Lubrifiant recommand é:
Graisse à base de savon au lithium
U2DEF1F0.book Page 23 Monda y, September 7, 2015 10:24 AM

Entretien périodique et réglage
6-24
6
FAUM1653
Lubrification d es pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
Lubrifiant recomman dé:
Graisse à base de savon au lithium
U2DEF1F0.book Page 24 Monda y, September 7, 2015 10:24 AM

Entretien périodique et réglage
6-25
6
FAU23285
Contrôle de la d irectionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Soulever la roue avant. (Voir page 6-32.) AVERTISSEMENT ! Pour évi-
ter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU50211
BatterieLa batterie se trouve sous la selle du pilote.
(Voir page 3-16.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux1. Câble positif de batterie (rouge)
2. Batterie
3. Câble négatif de batterie (noir)
1
2
3
U2DEF1F0.book Page 25 Monda
y, September 7, 2015 10:24 AM

Entretien périodique et réglage
6-26
6
ou les vêtements et toujours se pro-
téger les yeux lors d e travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante
pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge d e la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis d ébrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION : Avant d e reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16841]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque d e l’endommager de façon ir-
réversible.
U2DEF1F0.book Page 26 Monda y, September 7, 2015 10:24 AM

Entretien périodique et réglage
6-27
6
FAU57792
Remplacement des fusiblesLe fusible principal, le fusible du système
d’injection de carburant (pour les modèles
équipés de freins conventionnels) ou le fu-
sible du moteur ABS (pour les modèles
équipés d’ABS) et les boîtiers à fusibles, qui
contiennent les fusibles protégeant les di-
vers circuits, se trouvent sous la trousse à
outils derrière le cache A. (Voir page 6-8.)N.B.Pour accéder au fusible du système d’in-
jection de carburant (pour les modèles
équipés de freins conventionnels) ou le fu-
sible du moteur ABS (pour les modèles
équipés d’ABS), déposer le couvercle du
relais du démarreur en le tirant vers le haut.
Pour les mo dèles équipés de freins
conventionnels uniquement Pour les mo
dèles équipés d e freins
conventionnels uniquement1. Boîtier à fusibles
2. Fusible principal
3. Cache du relais de démarreur
4. Fusible du système d’injection de carburant
5. Fusible de rechange du système d’injection de carburant
3
2
1
4
5
1. Fusible d’allumage
2. Fusible du système de signalisation
3. Fusible des feux de stationnement
4. Fusible de sauvegarde (montre et immobilisateur antivol)
5. Fusible de phare
6. Fusible de rechange
2 1
3
4
5
6
U2DEF1F0.book Page 27 Monda
y, September 7, 2015 10:24 AM

Entretien périodique et réglage
6-28
6
Pour les mo dèles équipés d ’ABS Pour les mod èles équipés d’ABS
Si un fusible est grillé, le remplacer comme
suit. 1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recommand é afind
’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
1. Boîtier à fusibles
2. Fusible principal
3. Cache du relais de démarreur
4. Fusible du moteur ABS
5. Fusible de rechange du moteur ABS
3
2
1
4
5
1. Fusible d’allumage
2. Fusible du bloc de commande ABS
3. Fusible du système de signalisation
4. Fusible des feux de stationnement
5. Fusible de sauvegarde (montre et immobilisateur antivol)
6. Fusible de phare
7. Fusible de rechange
8. Fusible du système d’injection de carburant
9. Fusible du solénoïde d’ABS
2 1
4
5
6
7
789
3
Fusibles spécifiés :
Fusible principal:
40.0 A
Fusible de phare: 20.0 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage: 15.0 A
Fusible des feux de stationnement:
15.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible du moteur ABS: Pour les modèles équipés d’ABS
30.0 A
Fusible du solénoïde d’ABS: Pour les modèles équipés d’ABS
15.0 A
Fusible du bloc de commande ABS: Pour les modèles équipés d’ABS
7.5 A
Fusible de sauvegarde: 7.5 A
U2DEF1F0.book Page 28 Monda y, September 7, 2015 10:24 AM

Entretien périodique et réglage
6-29
6
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU63180
Remplacement de l’ampoule du
phareCe modèle est équipé d’un phare à am-
poule halogène. Si l’ampoule du phare
grille, la remplacer comme suit :ATTENTION
FCA10661
Ne jamais toucher le verre d ’une am-
poule de phare afin de ne pas laisser de
rési dus graisseux. La graisse ré duit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
d e diluant pour peinture.1. Déposer l’optique de phare après

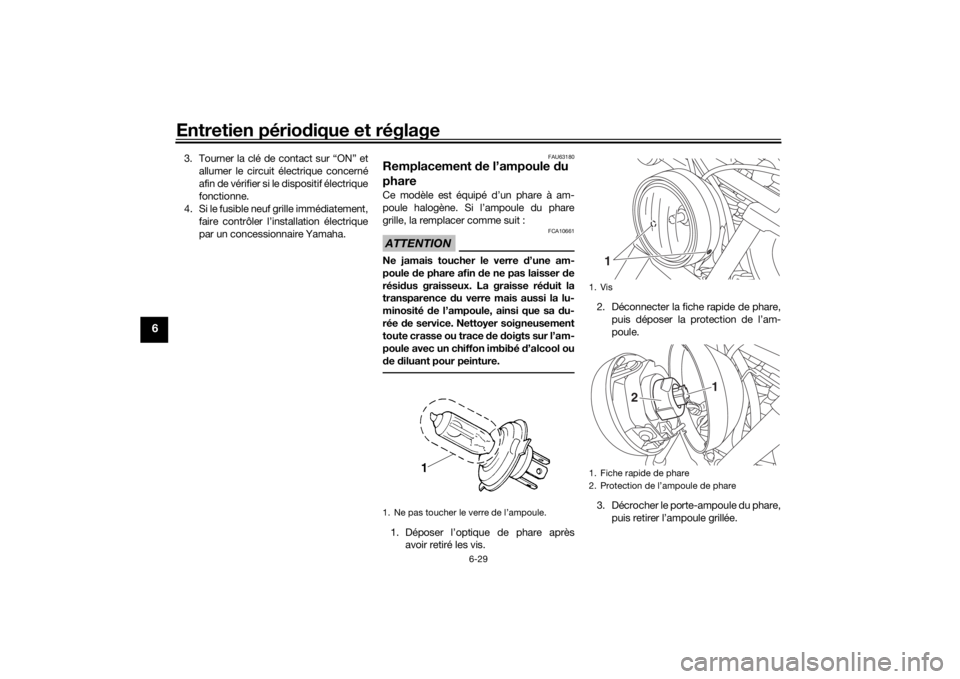

avoir retiré les vis. 2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.
3. Décrocher le porte-ampoule du phare, puis retirer l’ampoule grillée.1. Ne pas toucher le verre de l’ampoule.
1. Vis
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
1
2
1
U2DEF1F0.book Page 29 Monda y, September 7, 2015 10:24 AM
