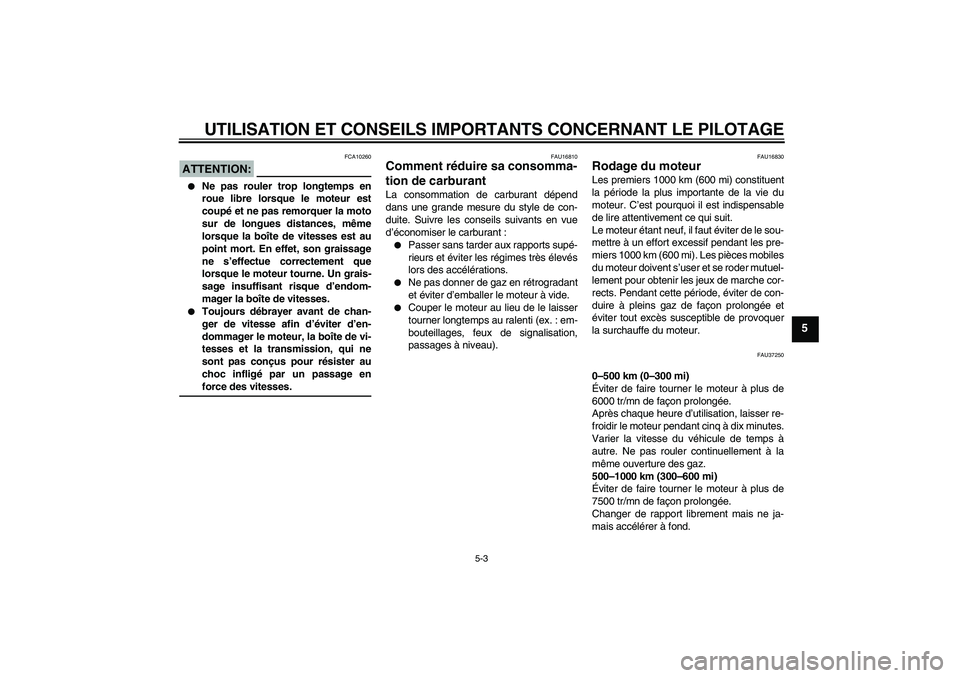

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
ATTENTION:
FCA10260


Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.


Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage enforce des vitesses.
FAU16810
Comment réduire sa consomma-
tion de carburant La consommation de carburant dépend
dans une grande mesure du style de con-
duite. Suivre les conseils suivants en vue
d’économiser le carburant :

Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.


Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.


Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
FAU16830
Rodage du moteur Les premiers 1000 km (600 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1000 km (600 mi). Les pièces mobiles
du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche cor-
rects. Pendant cette période, éviter de con-
duire à pleins gaz de façon prolongée et
éviter tout excès susceptible de provoquer
la surchauffe du moteur.
FAU37250
0–500 km (0–300 mi)
Éviter de faire tourner le moteur à plus de
6000 tr/mn de façon prolongée.
Après chaque heure d’utilisation, laisser re-
froidir le moteur pendant cinq à dix minutes.
Varier la vitesse du véhicule de temps à
autre. Ne pas rouler continuellement à la
même ouverture des gaz.
500–1000 km (300–600 mi)
Éviter de faire tourner le moteur à plus de
7500 tr/mn de façon prolongée.
Changer de rapport librement mais ne ja-
mais accélérer à fond.
U27SF0F0.book Page 3 Thursday, February 21, 2008 10:23 AM

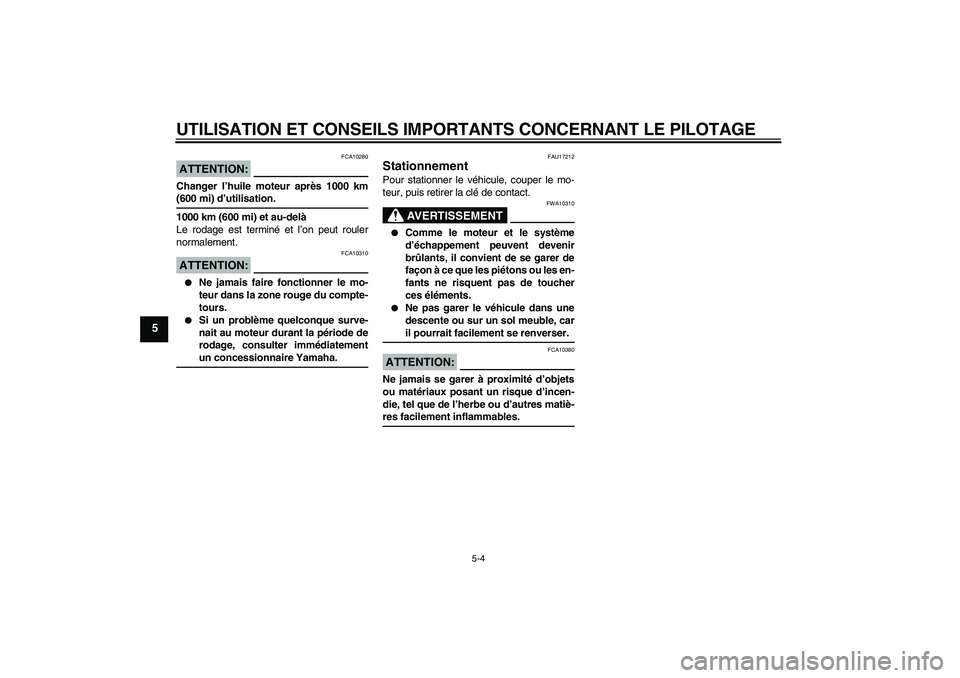

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
ATTENTION:
FCA10280
Changer l’huile moteur après 1000 km(600 mi) d’utilisation.
1000 km (600 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.ATTENTION:
FCA10310


Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.


Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatementun concessionnaire Yamaha.
FAU17212
Stationnement Pour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10310


Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne risquent pas de toucher
ces éléments.


Ne pas garer le véhicule dans une
descente ou sur un sol meuble, caril pourrait facilement se renverser.
ATTENTION:
FCA10380
Ne jamais se garer à proximité d’objets
ou matériaux posant un risque d’incen-
die, tel que de l’herbe ou d’autres matiè-res facilement inflammables.
U27SF0F0.book Page 4 Thursday, February 21, 2008 10:23 AM

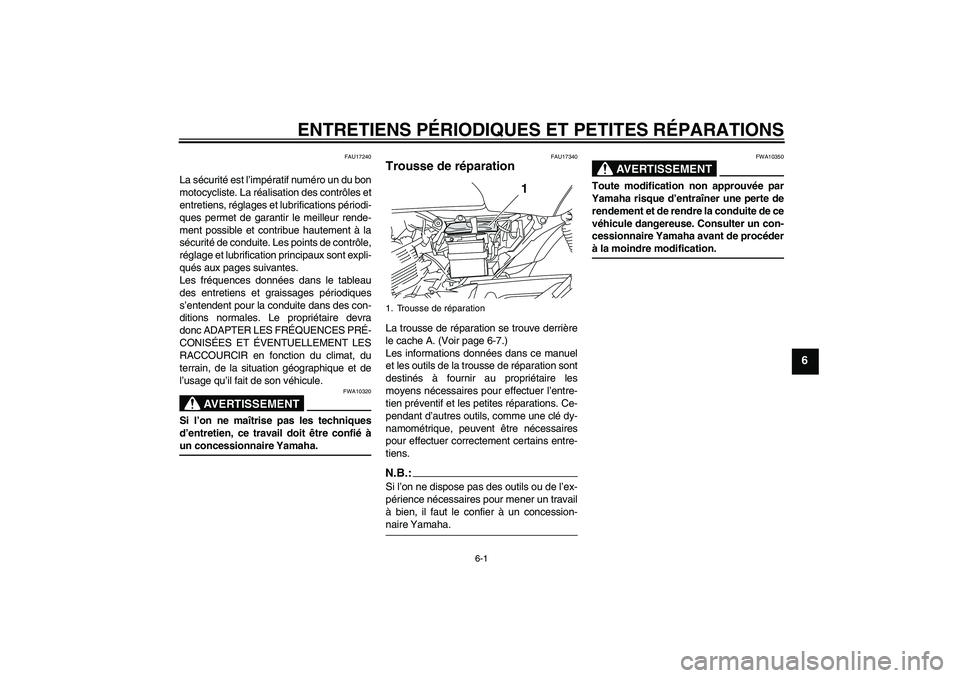

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-1
6
FAU17240
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et
entretiens, réglages et lubrifications périodi-
ques permet de garantir le meilleur rende-
ment possible et contribue hautement à la
sécurité de conduite. Les points de contrôle,
réglage et lubrification principaux sont expli-
qués aux pages suivantes.
Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des con-
ditions normales. Le propriétaire devra
donc ADAPTER LES FRÉQUENCES PRÉ-
CONISÉES ET ÉVENTUELLEMENT LES
RACCOURCIR en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10320
Si l’on ne maîtrise pas les techniques
d’entretien, ce travail doit être confié àun concessionnaire Yamaha.
FAU17340
Trousse de réparation La trousse de réparation se trouve derrière
le cache A. (Voir page 6-7.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.:Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-naire Yamaha.
AVERTISSEMENT
FWA10350
Toute modification non approuvée par
Yamaha risque d’entraîner une perte de
rendement et de rendre la conduite de ce
véhicule dangereuse. Consulter un con-
cessionnaire Yamaha avant de procéderà la moindre modification.
1. Trousse de réparation
1
U27SF0F0.book Page 1 Thursday, February 21, 2008 10:23 AM

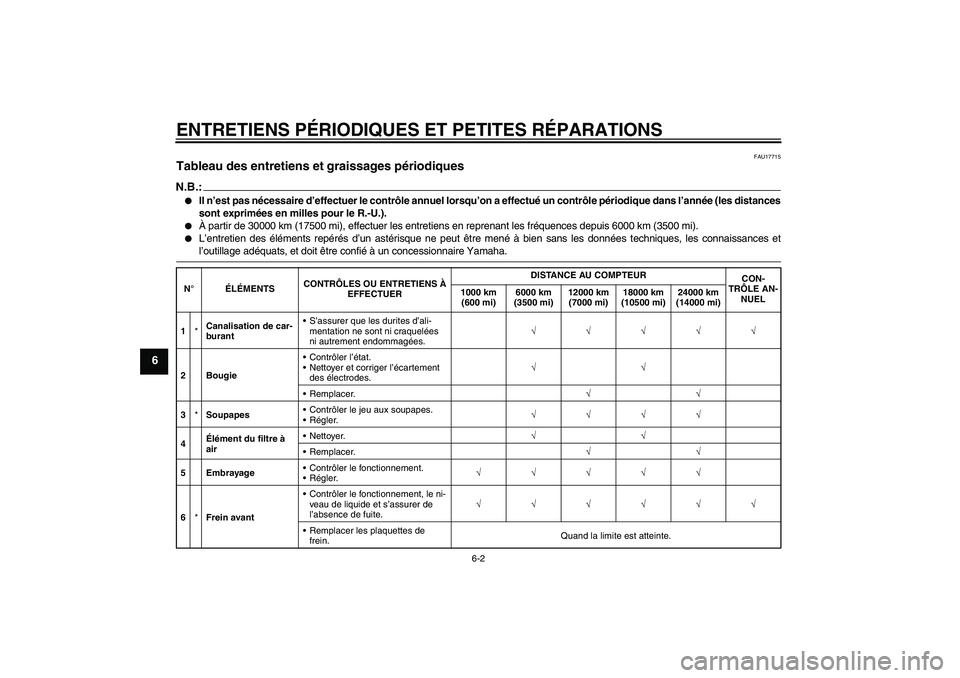

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU17715
Tableau des entretiens et graissages périodiques N.B.:

Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).


À partir de 30000 km (17500 mi), effectuer les entretiens en reprenant les fréquences depuis 6000 km (3500 mi).


L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Canalisation de car-
burantS’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.√√√√√
2 BougieContrôler l’état.
Nettoyer et corriger l’écartement
des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.√√√√
4Élément du filtre à
airNettoyer.√√
Remplacer.√√
5 EmbrayageContrôler le fonctionnement.
Régler.√√√√√
6*Frein avantContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
U27SF0F0.book Page 2 Thursday, February 21, 2008 10:23 AM

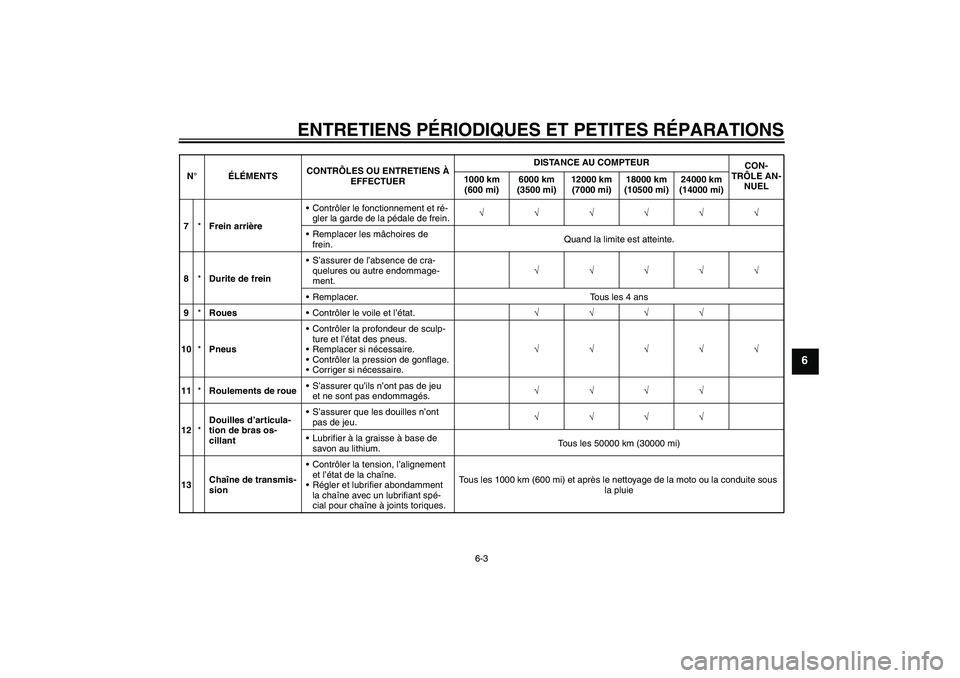

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
7*Frein arrièreContrôler le fonctionnement et ré-
gler la garde de la pédale de frein.√√√√√√
Remplacer les mâchoires de
frein.Quand la limite est atteinte.
8*Durite de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
12*Douilles d’articula-
tion de bras os-
cillantS’assurer que les douilles n’ont
pas de jeu.√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
13Chaîne de transmis-
sionContrôler la tension, l’alignement
et l’état de la chaîne.
Régler et lubrifier abondamment
la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques.Tous les 1000 km (600 mi) et après le nettoyage de la moto ou la conduite sous
la pluie N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U27SF0F0.book Page 3 Thursday, February 21, 2008 10:23 AM

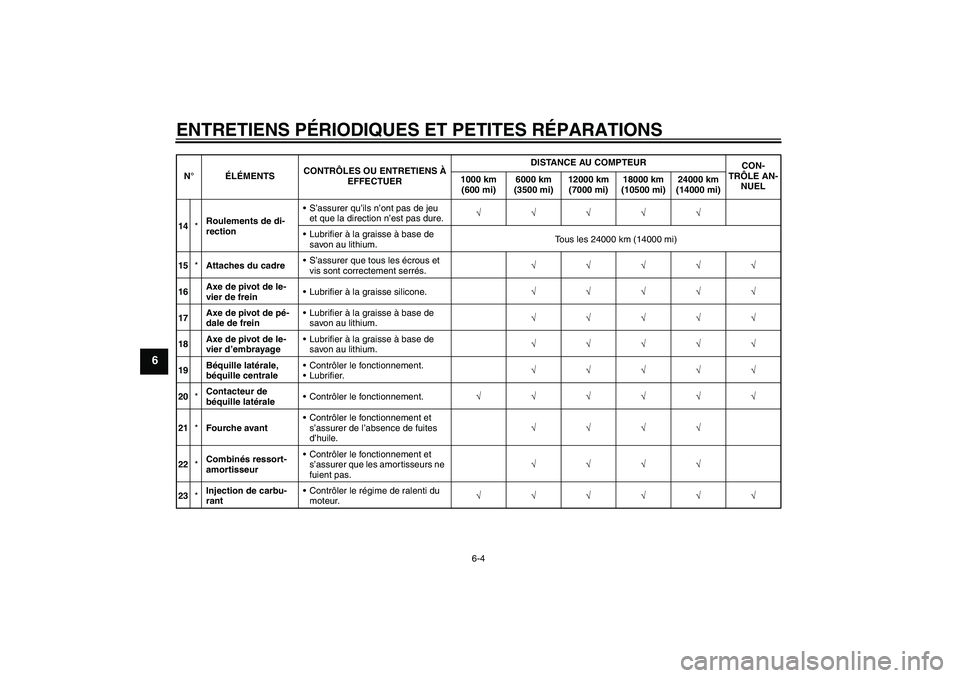

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
14*Roulements de di-
rectionS’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 24000 km (14000 mi)
15*Attaches du cadreS’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
16Axe de pivot de le-
vier de freinLubrifier à la graisse silicone.√√√√√
17Axe de pivot de pé-
dale de freinLubrifier à la graisse à base de
savon au lithium.√√√√√
18Axe de pivot de le-
vier d’embrayageLubrifier à la graisse à base de
savon au lithium.√√√√√
19Béquille latérale,
béquille centraleContrôler le fonctionnement.
Lubrifier.√√√√√
20*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√
21*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
22*Combinés ressort-
amortisseurContrôler le fonctionnement et
s’assurer que les amortisseurs ne
fuient pas.√√√√
23*Injection de carbu-
rantContrôler le régime de ralenti du
moteur.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U27SF0F0.book Page 4 Thursday, February 21, 2008 10:23 AM

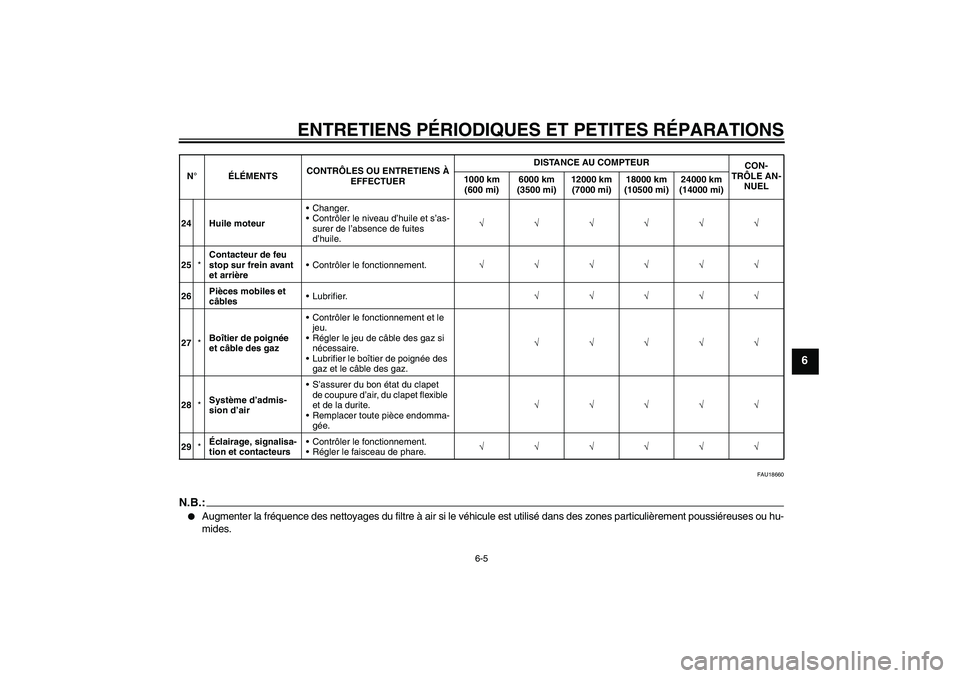

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU18660
N.B.:

Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou hu-
mides.
24 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
25*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
26Pièces mobiles et
câblesLubrifier.√√√√√
27*Boîtier de poignée
et câble des gazContrôler le fonctionnement et le
jeu.
Régler le jeu de câble des gaz si
nécessaire.
Lubrifier le boîtier de poignée des
gaz et le câble des gaz.√√√√√
28*Système d’admis-
sion d’airS’assurer du bon état du clapet
de coupure d’air, du clapet flexible
et de la durite.
Remplacer toute pièce endomma-
gée.√√√√√
29*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U27SF0F0.book Page 5 Thursday, February 21, 2008 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6

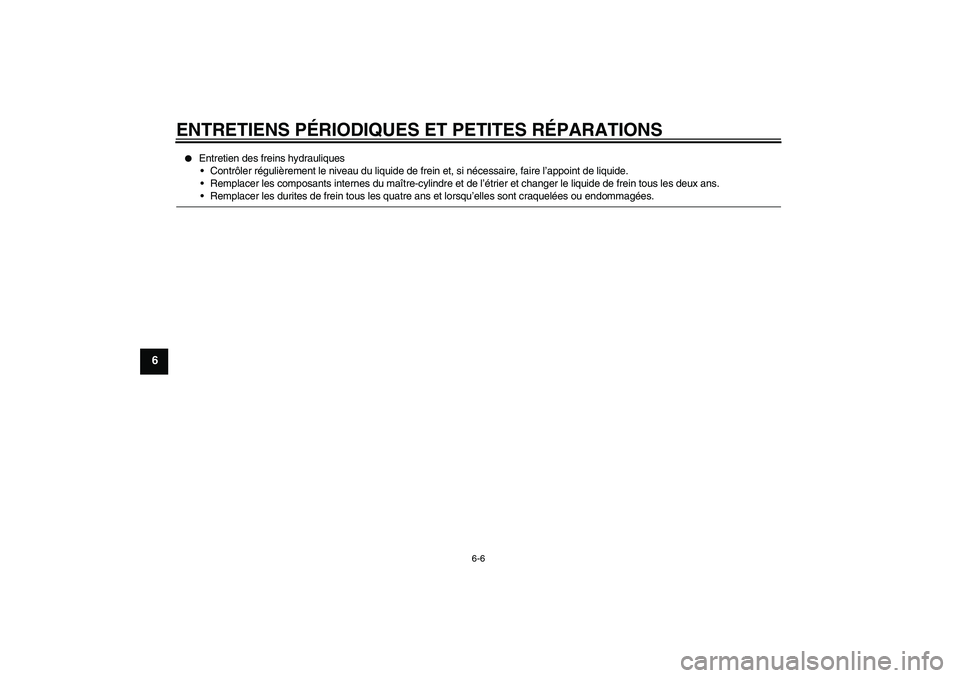

Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes du maître-cylindre et de l’étrier et changer le liquide de frein tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U27SF0F0.book Page 6 Thursday, February 21, 2008 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU18771

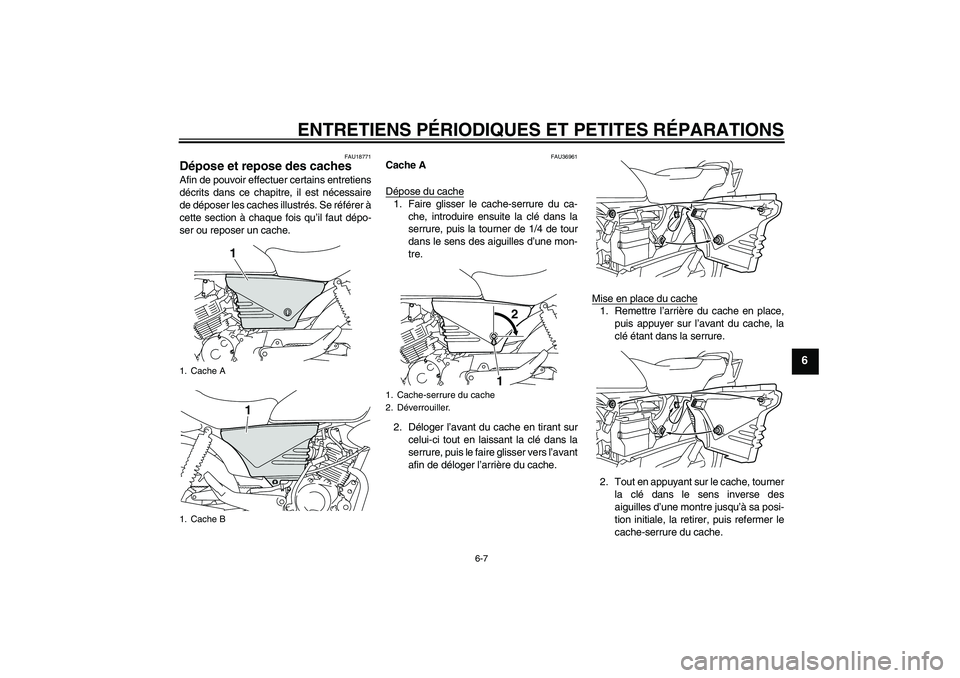

Dépose et repose des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU36961
Cache A
Dépose du cache1. Faire glisser le cache-serrure du ca-
che, introduire ensuite la clé dans la
serrure, puis la tourner de 1/4 de tour
dans le sens des aiguilles d’une mon-
tre.
2. Déloger l’avant du cache en tirant sur
celui-ci tout en laissant la clé dans la
serrure, puis le faire glisser vers l’avant
afin de déloger l’arrière du cache.Mise en place du cache
1. Remettre l’arrière du cache en place,
puis appuyer sur l’avant du cache, la
clé étant dans la serrure.
2. Tout en appuyant sur le cache, tourner
la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa posi-
tion initiale, la retirer, puis refermer le
cache-serrure du cache.
1. Cache A
1. Cache B
1
1
1. Cache-serrure du cache
2. Déverrouiller.
1
2
U27SF0F0.book Page 7 Thursday, February 21, 2008 10:23 AM

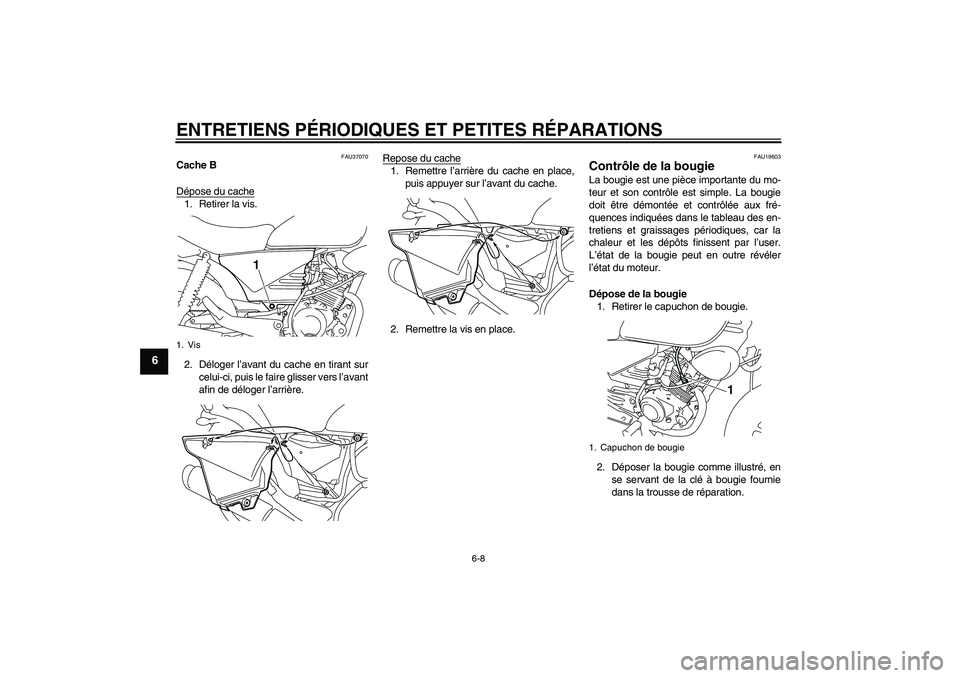

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
FAU37070
Cache B
Dépose du cache1. Retirer la vis.
2. Déloger l’avant du cache en tirant sur
celui-ci, puis le faire glisser vers l’avant
afin de déloger l’arrière.Repose du cache
1. Remettre l’arrière du cache en place,
puis appuyer sur l’avant du cache.
2. Remettre la vis en place.
FAU19603
Contrôle de la bougie La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.
1. Vis
1
1. Capuchon de bougie
11
U27SF0F0.book Page 8 Thursday, February 21, 2008 10:23 AM
