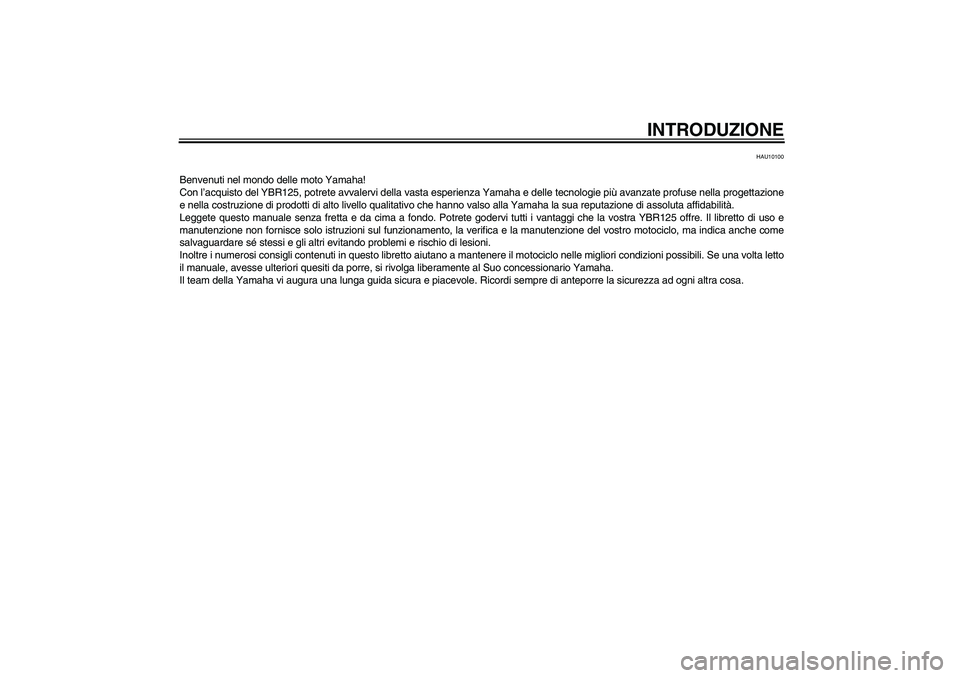

INTRODUZIONE
HAU10100
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del YBR125, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progettazione
e nella costruzione di prodotti di alto livello qualitativo che hanno valso alla Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra YBR125 offre. Il libretto di uso e
manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro motociclo, ma indica anche come
salvaguardare sé stessi e gli altri evitando problemi e rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, avesse ulteriori quesiti da porre, si rivolga liberamente al Suo concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordi sempre di anteporre la sicurezza ad ogni altra cosa.
U27SH0H0.book Page 1 Thursday, February 21, 2008 1:32 PM
Page 4 of 82

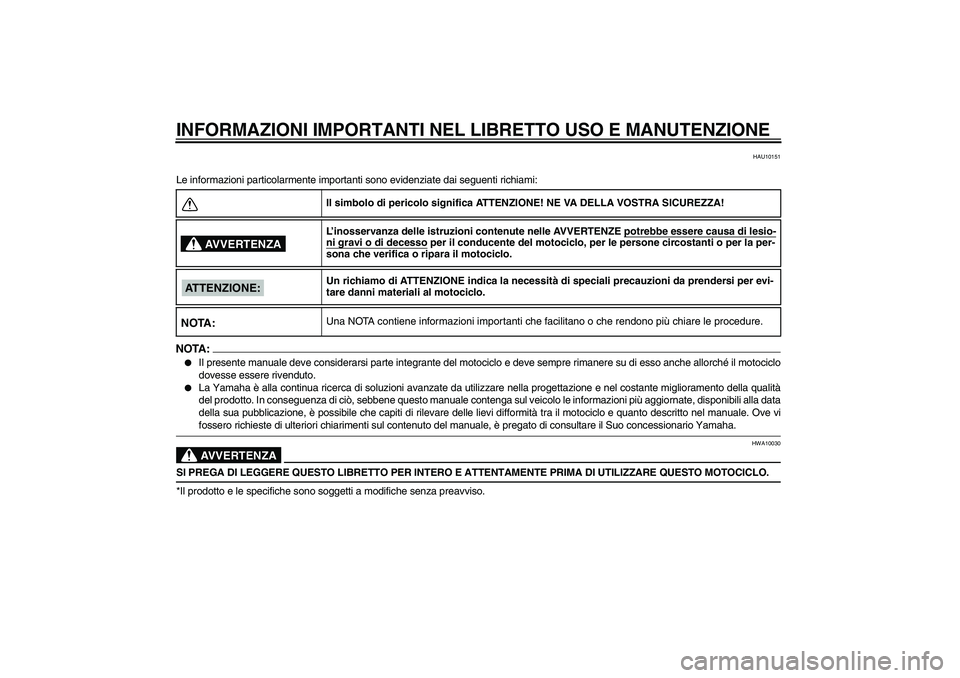

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10151
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:NOTA:
Il presente manuale deve considerarsi parte integrante del motociclo e deve sempre rimanere su di esso anche allorché il motociclo
dovesse essere rivenduto.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità
del prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla data
della sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. Ove vifossero richieste di ulteriori chiarimenti sul contenuto del manuale, è pregato di consultare il Suo concessionario Yamaha.AVVERTENZA
HWA10030
SI PREGA DI LEGGERE QUESTO LIBRETTO PER INTERO E ATTENTAMENTE PRIMA DI UTILIZZARE QUESTO MOTOCICLO.
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.Il simbolo di pericolo significa ATTENZIONE! NE VA DELLA VOSTRA SICUREZZA!
L’inosservanza delle istruzioni contenute nelle AVVERTENZE potrebbe essere causa di lesio-
ni gravi o di decesso
per il conducente del motociclo, per le persone circostanti o per la per-
sona che verifica o ripara il motociclo.
Un richiamo di ATTENZIONE indica la necessità di speciali precauzioni da prendersi per evi-
tare danni materiali al motociclo.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONE:
NOTA:
U27SH0H0.book Page 1 Thursday, February 21, 2008 1:32 PM
Page 5 of 82

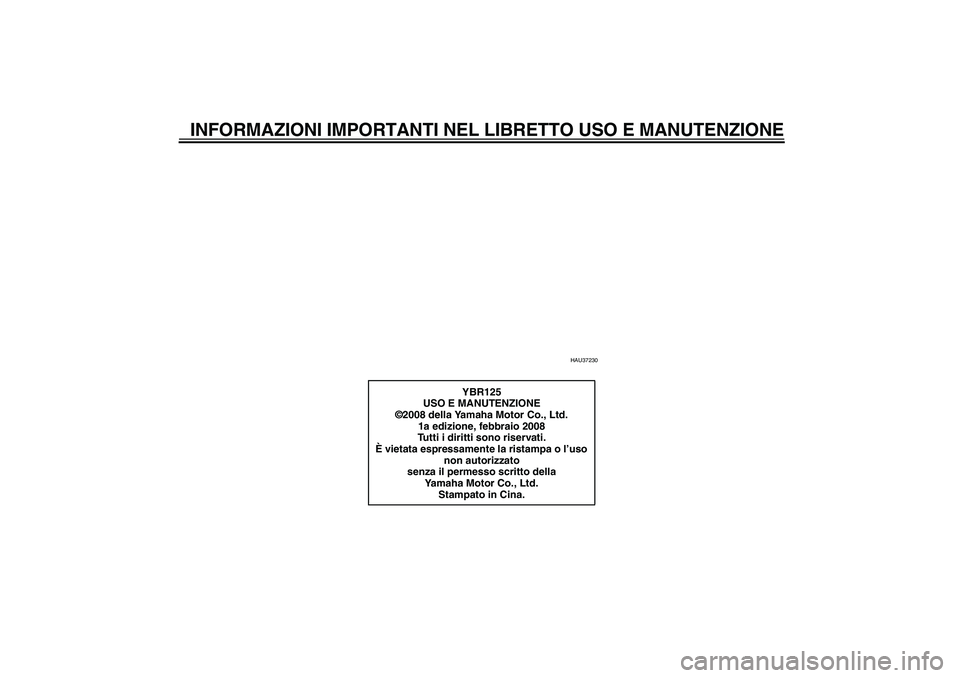

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU37230
YBR125
USO E MANUTENZIONE
©2008 della Yamaha Motor Co., Ltd.
1a edizione, febbraio 2008
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
Yamaha Motor Co., Ltd.
Stampato in Cina.
U27SH0H0.book Page 2 Thursday, February 21, 2008 1:32 PM
Page 6 of 82

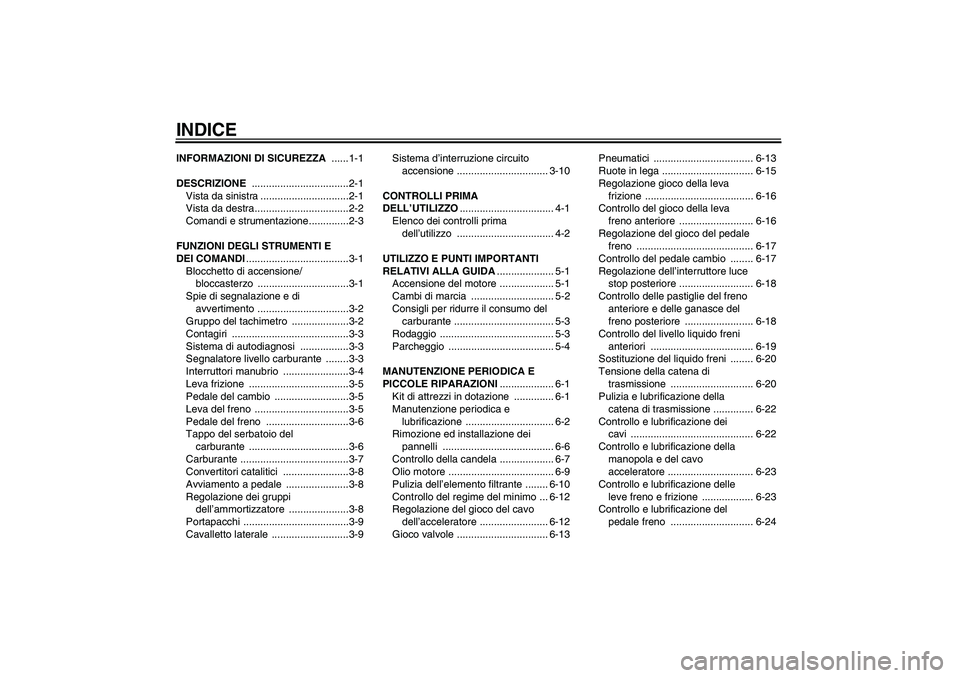

INDICEINFORMAZIONI DI SICUREZZA ......1-1
DESCRIZIONE ..................................2-1
Vista da sinistra ...............................2-1
Vista da destra.................................2-2
Comandi e strumentazione..............2-3
FUNZIONI DEGLI STRUMENTI E
DEI COMANDI....................................3-1
Blocchetto di accensione/
bloccasterzo ................................3-1
Spie di segnalazione e di
avvertimento ................................3-2
Gruppo del tachimetro ....................3-2
Contagiri .........................................3-3
Sistema di autodiagnosi .................3-3
Segnalatore livello carburante ........3-3
Interruttori manubrio .......................3-4
Leva frizione ...................................3-5
Pedale del cambio ..........................3-5
Leva del freno .................................3-5
Pedale del freno .............................3-6
Tappo del serbatoio del
carburante ...................................3-6
Carburante ......................................3-7
Convertitori catalitici .......................3-8
Avviamento a pedale ......................3-8
Regolazione dei gruppi
dell’ammortizzatore .....................3-8
Portapacchi .....................................3-9
Cavalletto laterale ...........................3-9Sistema d’interruzione circuito
accensione ................................ 3-10
CONTROLLI PRIMA
DELL’UTILIZZO................................. 4-1
Elenco dei controlli prima
dell’utilizzo .................................. 4-2
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA.................... 5-1
Accensione del motore ................... 5-1
Cambi di marcia ............................. 5-2
Consigli per ridurre il consumo del
carburante ................................... 5-3
Rodaggio ........................................ 5-3
Parcheggio ..................................... 5-4
MANUTENZIONE PERIODICA E
PICCOLE RIPARAZIONI................... 6-1
Kit di attrezzi in dotazione .............. 6-1
Manutenzione periodica e
lubrificazione ............................... 6-2
Rimozione ed installazione dei
pannelli ....................................... 6-6
Controllo della candela ................... 6-7
Olio motore ..................................... 6-9
Pulizia dell’elemento filtrante ........ 6-10
Controllo del regime del minimo ... 6-12
Regolazione del gioco del cavo
dell’acceleratore ........................ 6-12
Gioco valvole ................................ 6-13Pneumatici ................................... 6-13
Ruote in lega ................................ 6-15
Regolazione gioco della leva
frizione ...................................... 6-16
Controllo del gioco della leva
freno anteriore .......................... 6-16
Regolazione del gioco del pedale
freno ......................................... 6-17
Controllo del pedale cambio ........ 6-17
Regolazione dell’interruttore luce
stop posteriore .......................... 6-18
Controllo delle pastiglie del freno
anteriore e delle ganasce del
freno posteriore ........................ 6-18
Controllo del livello liquido freni
anteriori .................................... 6-19
Sostituzione del liquido freni ........ 6-20
Tensione della catena di
trasmissione ............................. 6-20
Pulizia e lubrificazione della
catena di trasmissione .............. 6-22
Controllo e lubrificazione dei
cavi ........................................... 6-22
Controllo e lubrificazione della
manopola e del cavo
acceleratore .............................. 6-23
Controllo e lubrificazione delle
leve freno e frizione .................. 6-23
Controllo e lubrificazione del
pedale freno ............................. 6-24U27SH0H0.book Page 1 Thursday, February 21, 2008 1:32 PM
Page 7 of 82

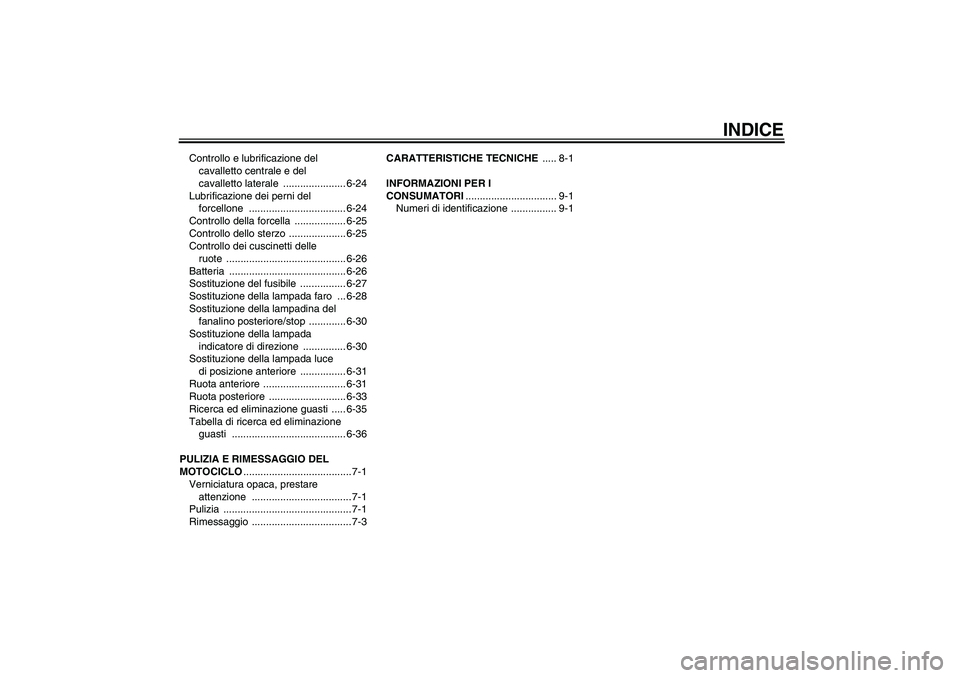

INDICE
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale ...................... 6-24
Lubrificazione dei perni del
forcellone .................................. 6-24
Controllo della forcella .................. 6-25
Controllo dello sterzo .................... 6-25
Controllo dei cuscinetti delle
ruote .......................................... 6-26
Batteria ......................................... 6-26
Sostituzione del fusibile ................ 6-27
Sostituzione della lampada faro ... 6-28
Sostituzione della lampadina del
fanalino posteriore/stop ............. 6-30
Sostituzione della lampada
indicatore di direzione ............... 6-30
Sostituzione della lampada luce
di posizione anteriore ................ 6-31
Ruota anteriore ............................. 6-31
Ruota posteriore ........................... 6-33
Ricerca ed eliminazione guasti ..... 6-35
Tabella di ricerca ed eliminazione
guasti ........................................ 6-36
PULIZIA E RIMESSAGGIO DEL
MOTOCICLO......................................7-1
Verniciatura opaca, prestare
attenzione ................................... 7-1
Pulizia ............................................. 7-1
Rimessaggio ................................... 7-3CARATTERISTICHE TECNICHE ..... 8-1
INFORMAZIONI PER I
CONSUMATORI................................ 9-1
Numeri di identificazione ................ 9-1
U27SH0H0.book Page 2 Thursday, February 21, 2008 1:32 PM
Page 8 of 82
1-1
1

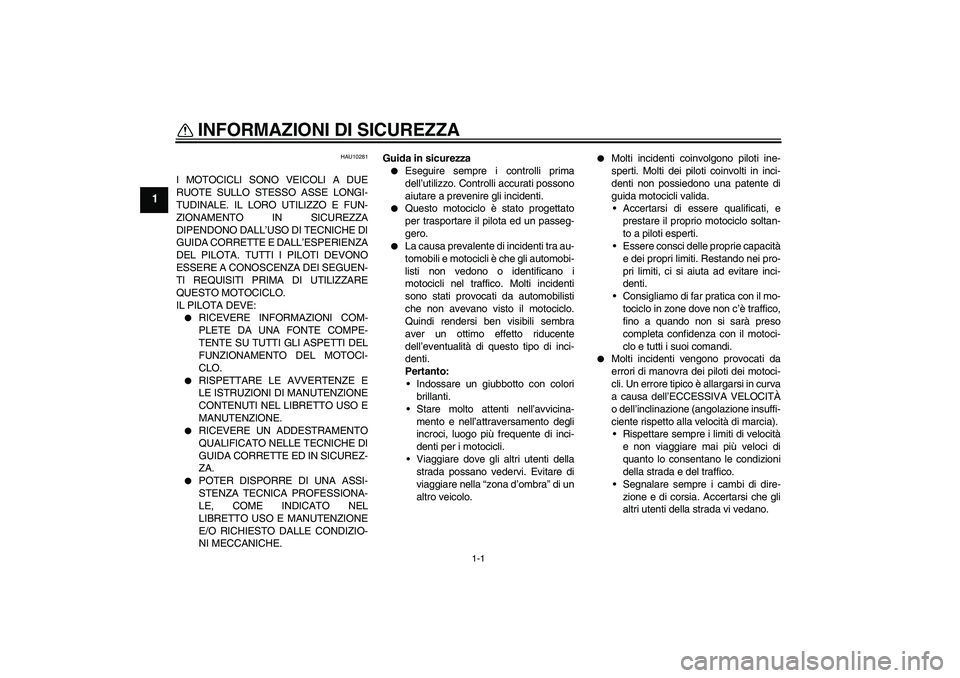

INFORMAZIONI DI SICUREZZA
HAU10281
I MOTOCICLI SONO VEICOLI A DUE
RUOTE SULLO STESSO ASSE LONGI-
TUDINALE. IL LORO UTILIZZO E FUN-
ZIONAMENTO IN SICUREZZA
DIPENDONO DALL’USO DI TECNICHE DI
GUIDA CORRETTE E DALL’ESPERIENZA
DEL PILOTA. TUTTI I PILOTI DEVONO
ESSERE A CONOSCENZA DEI SEGUEN-
TI REQUISITI PRIMA DI UTILIZZARE
QUESTO MOTOCICLO.
IL PILOTA DEVE:
RICEVERE INFORMAZIONI COM-
PLETE DA UNA FONTE COMPE-
TENTE SU TUTTI GLI ASPETTI DEL
FUNZIONAMENTO DEL MOTOCI-
CLO.
RISPETTARE LE AVVERTENZE E
LE ISTRUZIONI DI MANUTENZIONE
CONTENUTI NEL LIBRETTO USO E
MANUTENZIONE.
RICEVERE UN ADDESTRAMENTO
QUALIFICATO NELLE TECNICHE DI
GUIDA CORRETTE ED IN SICUREZ-
ZA.
POTER DISPORRE DI UNA ASSI-
STENZA TECNICA PROFESSIONA-
LE, COME INDICATO NEL
LIBRETTO USO E MANUTENZIONE
E/O RICHIESTO DALLE CONDIZIO-
NI MECCANICHE.Guida in sicurezza
Eseguire sempre i controlli prima
dell’utilizzo. Controlli accurati possono
aiutare a prevenire gli incidenti.
Questo motociclo è stato progettato
per trasportare il pilota ed un passeg-
gero.
La causa prevalente di incidenti tra au-
tomobili e motocicli è che gli automobi-
listi non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembra
aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
Indossare un giubbotto con colori
brillanti.
Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.
Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella “zona d’ombra” di un
altro veicolo.
Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
Accertarsi di essere qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.
Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
Consigliamo di far pratica con il mo-
tociclo in zone dove non c’è traffico,
fino a quando non si sarà preso
completa confidenza con il motoci-
clo e tutti i suoi comandi.
Molti incidenti vengono provocati da
errori di manovra dei piloti dei motoci-
cli. Un errore tipico è allargarsi in curva
a causa dell’ECCESSIVA VELOCITÀ
o dell’inclinazione (angolazione insuffi-
ciente rispetto alla velocità di marcia).
Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
U27SH0H0.book Page 1 Thursday, February 21, 2008 1:32 PM
Page 9 of 82
INFORMAZIONI DI SICUREZZA
1-2
1
La posizione del pilota e del passegge-
ro è importante per il controllo del mez-
zo.
Durante la marcia, per mantenere il
controllo del motociclo il pilota deve
tenere entrambe le mani sul manu-
brio ed entrambi i piedi sui poggia-
piedi.
Il passeggero deve tenersi sempre
con entrambe le mani al pilota, alla
cinghia sella o alla maniglia, se pre-
sente, e tenere entrambi i piedi sui
poggiapiedi passeggero.
Non trasportare mai un passeggero
se non è in grado di posizionare fer-
mamente entrambi i piedi sui pog-
giapiedi passeggero.
Non guidare mai sotto l’influsso di al-
cool o droghe.
Questo motociclo è progettato esclusi-
vamente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di motocicli è dovuta a lesioni alla testa.
L’uso di un casco è il fattore più importante
nella prevenzione o nella riduzione di lesioni
alla testa.
Utilizzare sempre un casco omologa-
to.
Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.
L’utilizzo di un giubbotto, stivali pesan-
ti, pantaloni, guanti ecc. è molto utile a
prevenire o ridurre abrasioni o lacera-
zioni.
Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando, nei poggiapiedi o nelle ruote e
provocare lesioni o incidenti.
Non toccare mai il motore o l’impianto
di scarico durante o dopo il funziona-
mento. Si surriscaldano e possono
provocare ustioni. Indossare sempre
un vestiario protettivo che copra le
gambe, le caviglie ed i piedi.
Anche il passeggero deve rispettare le
precauzioni di cui sopra.
Modifiche
Le modifiche al motociclo non approvate
dalla Yamaha, o la rimozione di parti origi-
nali, possono rendere insicuro l’utilizzo del
motociclo e provocare lesioni gravi. Le mo-
difiche possono inoltre rendere illegale l’uti-
lizzo del motociclo.Carico e accessori
L’aggiunta di accessori o di carichi al moto-
ciclo può influire negativamente sulla stabi-
lità e l’uso, se cambia la distribuzione dei
pesi del motociclo. Per evitare possibili inci-
denti, l’aggiunta di carichi o accessori al mo-
tociclo va effettuata con estrema cautela.
Prestare la massima attenzione guidando
un motociclo a cui siano stati aggiunti cari-
chi o accessori. Di seguito forniamo alcune
direttive generali in caso di carichi o di ag-
giunta di accessori al motociclo:
Carico
Il peso totale del pilota, del passeggero, de-
gli accessori e del carico non deve superare
il limite massimo di carico.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:
Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le al motociclo. Accertarsi di distribuire
il peso nel modo più uniforme possibile
su entrambi i lati del motociclo, per ri-
durre al minimo lo sbilanciamento o
l’instabilità.
I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis- Carico massimo:
190 kg (419 lb)
U27SH0H0.book Page 2 Thursday, February 21, 2008 1:32 PM
Page 10 of 82
INFORMAZIONI DI SICUREZZA
1-3
1
sati al motociclo, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.
Non attaccare al manubrio, alla forcel-
la o al parafango anteriore oggetti
grandi o pesanti. Questi oggetti, com-
presi carichi del genere dei sacchi a
pelo, sacchi per effetti personali o ten-
de, possono provocare instabilità o ri-
durre la risposta dello sterzo.
Accessori
Gli accessori originali Yamaha sono stati
studiati appositamente per l’utilizzo su que-
sto motociclo. Poiché la Yamaha non è in
grado di provare tutti gli altri accessori di-
sponibili, siete personalmente responsabili
della scelta, dell’installazione e dell’uso cor-
retti di accessori non Yamaha. Usare estre-
ma cautela nella scelta e nell’installazione
di qualsiasi accessorio.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimentodel pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se tali accessori
superano la capacità dell’impianto
elettrico del motociclo, si potrebbe ve-
rificare un guasto, che potrebbe cau-
sare una pericolosa perdita
dell’illuminazione o della potenza del
motore.
Benzina e gas di scarico
LA BENZINA È ALTAMENTE INFIAM-
MABILE:
Al rifornimento, spegnere sempre il
motore.
Durante il rifornimento, stare attenti
a non versare benzina sul motore o
sull’impianto di scarico.
Non effettuare mai il rifornimento fu-
mando o in vicinanza di fiamme li-
bere.
Non avviare mai il motore e farlo fun-
zionare per qualsiasi lasso di tempo in
ambienti chiusi. I gas di scarico sono
velenosi e possono provocare la perdi-
ta della conoscenza e la morte in bre-
U27SH0H0.book Page 3 Thursday, February 21, 2008 1:32 PM
