INTRODUCTION
FAU10100
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle YBR125 est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception et à la
construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la YBR125, il faut prendre le temps de lire attentivement ce manuel. Le manuel
du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais aussi d’im-
portantes consignes de sécurité destinées à protéger le pilote et les tiers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver la moto en parfait état de marche. Si
la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après kilo-
mètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
U27SF0F0.book Page 1 Thursday, February 21, 2008 10:23 AM
Page 4 of 80
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10151
Les informations particulièrement importantes sont repérées par les notations suivantes :N.B.:
Ce manuel fait partie intégrante de la moto et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifi-
cations apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pashésiter à consulter un concessionnaire Yamaha.AVERTISSEMENT
FWA10030
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA MOTO.
* Le produit et les caractéristiques peuvent être modifiés sans préavis. Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR LA SÉCURITÉ!
Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner des bles-
sures graves ou la mort
du pilote, d’une personne se trouvant à proximité ou d’une personne
inspectant ou réparant la moto.
La mention ATTENTION indique les précautions particulières à prendre pour éviter d’endom-
mager la moto.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTION:
N.B.:
U27SF0F0.book Page 1 Thursday, February 21, 2008 10:23 AM
Page 5 of 80
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU37230
YBR125
MANUEL DU PROPRIÉTA I R E
© 2008* par Yamaha Motor Co., Ltd.
1
re édition, février 2008
Tous droits réservés
To u t e réimpression ou utilisation
non autorisée sans la permission écrite
de la Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé en Chine
U27SF0F0.book Page 2 Thursday, February 21, 2008 10:23 AM
Page 6 of 80

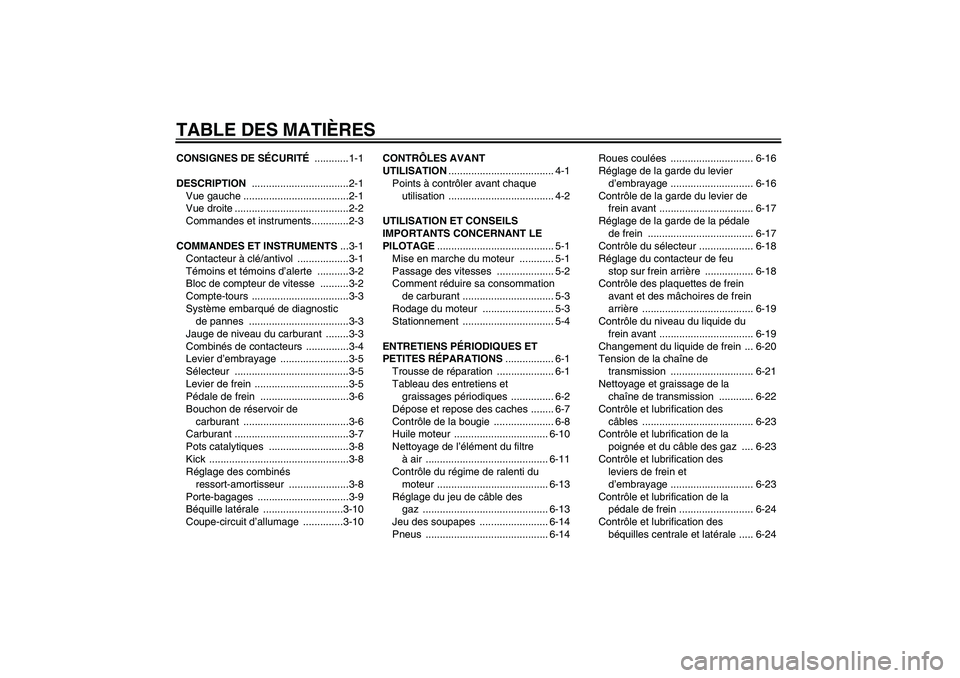

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Contacteur à clé/antivol ..................3-1
Témoins et témoins d’alerte ...........3-2
Bloc de compteur de vitesse ..........3-2
Compte-tours ..................................3-3
Système embarqué de diagnostic
de pannes ...................................3-3
Jauge de niveau du carburant ........3-3
Combinés de contacteurs ...............3-4
Levier d’embrayage ........................3-5
Sélecteur ........................................3-5
Levier de frein .................................3-5
Pédale de frein ...............................3-6
Bouchon de réservoir de
carburant .....................................3-6
Carburant ........................................3-7
Pots catalytiques ............................3-8
Kick .................................................3-8
Réglage des combinés
ressort-amortisseur .....................3-8
Porte-bagages ................................3-9
Béquille latérale ............................3-10
Coupe-circuit d’allumage ..............3-10CONTRÔLES AVANT
UTILISATION..................................... 4-1
Points à contrôler avant chaque
utilisation ..................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche du moteur ............ 5-1
Passage des vitesses .................... 5-2
Comment réduire sa consommation
de carburant ................................ 5-3
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS................. 6-1
Trousse de réparation .................... 6-1
Tableau des entretiens et
graissages périodiques ............... 6-2
Dépose et repose des caches ........ 6-7
Contrôle de la bougie ..................... 6-8
Huile moteur ................................. 6-10
Nettoyage de l’élément du filtre
à air ........................................... 6-11
Contrôle du régime de ralenti du
moteur ....................................... 6-13
Réglage du jeu de câble des
gaz ............................................ 6-13
Jeu des soupapes ........................ 6-14
Pneus ........................................... 6-14Roues coulées ............................. 6-16
Réglage de la garde du levier
d’embrayage ............................. 6-16
Contrôle de la garde du levier de
frein avant ................................. 6-17
Réglage de la garde de la pédale
de frein ..................................... 6-17
Contrôle du sélecteur ................... 6-18
Réglage du contacteur de feu
stop sur frein arrière ................. 6-18
Contrôle des plaquettes de frein
avant et des mâchoires de frein
arrière ....................................... 6-19
Contrôle du niveau du liquide du
frein avant ................................. 6-19
Changement du liquide de frein ... 6-20
Tension de la chaîne de
transmission ............................. 6-21
Nettoyage et graissage de la
chaîne de transmission ............ 6-22
Contrôle et lubrification des
câbles ....................................... 6-23
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-23
Contrôle et lubrification des
leviers de frein et
d’embrayage ............................. 6-23
Contrôle et lubrification de la
pédale de frein .......................... 6-24
Contrôle et lubrification des
béquilles centrale et latérale ..... 6-24U27SF0F0.book Page 1 Thursday, February 21, 2008 10:23 AM
Page 7 of 80

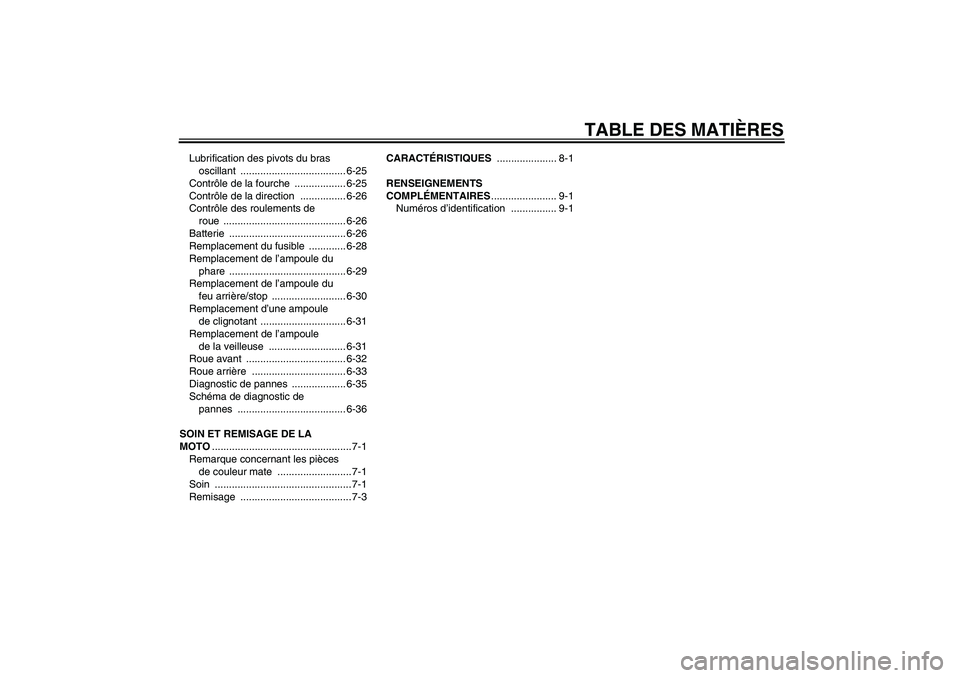

TABLE DES MATIÈRES
Lubrification des pivots du bras
oscillant ..................................... 6-25
Contrôle de la fourche .................. 6-25
Contrôle de la direction ................ 6-26
Contrôle des roulements de
roue ........................................... 6-26
Batterie ......................................... 6-26
Remplacement du fusible ............. 6-28
Remplacement de l’ampoule du
phare ......................................... 6-29
Remplacement de l’ampoule du
feu arrière/stop .......................... 6-30
Remplacement d’une ampoule
de clignotant .............................. 6-31
Remplacement de l’ampoule
de la veilleuse ........................... 6-31
Roue avant ................................... 6-32
Roue arrière ................................. 6-33
Diagnostic de pannes ................... 6-35
Schéma de diagnostic de
pannes ...................................... 6-36
SOIN ET REMISAGE DE LA
MOTO.................................................7-1
Remarque concernant les pièces
de couleur mate ..........................7-1
Soin ................................................ 7-1
Remisage ....................................... 7-3CARACTÉRISTIQUES ..................... 8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES....................... 9-1
Numéros d’identification ................ 9-1
U27SF0F0.book Page 2 Thursday, February 21, 2008 10:23 AM
Page 8 of 80
1-1
1
CONSIGNES DE SÉCURITÉ
FAU10281
LES MOTOS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ DÉPEND
DE TECHNIQUES DE CONDUITE ADÉ-
QUATES ET DES CAPACITÉS DU CON-
DUCTEUR. TOUT CONDUCTEUR DOIT
PRENDRE CONNAISSANCE DES EXI-
GENCES SUIVANTES AVANT DE PREN-
DRE LA ROUTE.
LE PILOTE DOIT :
S’INFORMER CORRECTEMENT
AUPRÈS D’UNE SOURCE COMPÉ-
TENTE SUR TOUS LES ASPECTS
DE L’UTILISATION D’UNE MOTO.
OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX EN-
TRETIENS PRÉCONISÉS DANS LE
MANUEL DU PROPRIÉTAIRE.
SUIVRE DES COURS AFIN D’AP-
PRENDRE À MAÎTRISER LES TECH-
NIQUES DE CONDUITE SÛRES ET
CORRECTES.
FAIRE RÉVISER LE VÉHICULE PAR
UN MÉCANICIEN COMPÉTENT AUX
INTERVALLES INDIQUÉS DANS LE
MANUEL DU PROPRIÉTAIRE OU
LORSQUE L’ÉTAT DE LA MÉCANI-
QUE L’EXIGE.Conduite en toute sécurité
Toujours effectuer les contrôles avant
utilisation. Un contrôle méticuleux peut
permettre d’éviter des accidents.
Cette moto est conçue pour le trans-
port du pilote et d’un passager.
La plupart des accidents de circulation
entre voitures et motos sont dus au fait
que les automobilistes ne voient pas
les motos. En se faisant bien voir, on
peut diminuer les risques d’accident.
Dès lors :
Porter une combinaison de couleur
vive.
Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de moto se produisent.
Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.
De nombreux accidents sont dus au
manque d’expérience du pilote. Ce
sont, en effet, les motocyclistes qui
n’ont pas un permis spécial pour véhi-
cules à deux roues qui ont le plus d’ac-
cidents.
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
sa moto qu’à des pilotes expérimen-
tés.Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.
De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une VITESSE EXCES-
SIVE ou un virage trop court (véhicule
pas assez incliné pour la vitesse).
Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
Toujours signaler clairement son in-
tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.
U27SF0F0.book Page 1 Thursday, February 21, 2008 10:23 AM
Page 9 of 80
CONSIGNES DE SÉCURITÉ
1-2
1
La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.
Le pilote doit garder les deux mains
sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle de la moto.
Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager.
Ne jamais prendre en charge un
passager qui ne puisse placer fer-
mement ses deux pieds sur les re-
pose-pieds.
Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.
Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de limi-
ter les blessures à la tête.
Toujours porter un casque homolo-
gué.
Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.
Porter des bottes, une veste, un panta-
lon et des gants solides pour se proté-
ger des éraflures en cas de chute.
Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande, aux
repose-pieds ou même aux roues, ce
qui risque d’être la cause d’un acci-
dent.
Ne jamais toucher le moteur ou
l’échappement pendant ou après la
conduite. Ils peuvent devenir très
chauds et occasionner des brûlures.
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds.
Les consignes ci-dessus s’adressent
également au passager.
Modifications
Des modifications non approuvées par
Yamaha ou le retrait de pièces d’origine
peuvent rendre la conduite de la moto dan-gereuse et être la cause d’accidents gra-
ves. Certaines modifications peuvent, en
outre, rendre l’utilisation de la moto illégale.
Charge et accessoires
Le fait de monter des accessoires ou de
fixer des bagages sur la moto peut réduire
sa stabilité et sa maniabilité si la répartition
du poids est modifiée. Afin d’éviter tout ris-
que d’accident, monter accessoires et ba-
gages avec beaucoup de soin. Redoubler
de prudence lors de la conduite d’une moto
chargée d’accessoires ou de bagages.
Voici quelques directives à suivre concer-
nant les accessoires et le chargement :
Charge
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :
Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. S’efforcer de ré-
partir au mieux le poids de façon égale
des deux côtés de la moto afin de ne
pas la déséquilibrer. Charge maximale:
190 kg (419 lb)
U27SF0F0.book Page 2 Thursday, February 21, 2008 10:23 AM
Page 10 of 80
CONSIGNES DE SÉCURITÉ
1-3
1
Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les baga-
ges sont correctement attachés avant
de prendre la route. Contrôler fré-
quemment les fixations des accessoi-
res et des bagages.
Ne jamais placer des objets lourds ou
volumineux sur le guidon, la fourche
ou le garde-boue avant. Ces objets
(ex. : sac de couchage, sac à dos ou
tente) peuvent déstabiliser la direction
et rendre le maniement plus difficile.
Accessoires
Des accessoires Yamaha d’origine sont dis-
ponibles. Ceux-ci sont spécialement con-
çus pour cette moto. Yamaha ne pouvant
tester tous les accessoires disponibles sur
le marché, le propriétaire est personnelle-
ment responsable de la sélection, du mon-
tage et de l’utilisation d’accessoires d’autres
marques. Sélectionner et monter judicieu-
sement tout accessoire.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pours’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto en raison d’effets aé-
rodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter soncontrôle du véhicule. De tels acces-
soires ne sont donc pas recomman-
dés.
La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité du système
électrique de la moto, une panne élec-
trique peut résulter, ce qui risque de
provoquer des problèmes d’éclairage
et une perte de puissance du moteur.
Essence et gaz d’échappement
L’ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :
Toujours couper le moteur avant de
faire le plein.
Bien veiller à ne pas renverser d’es-
sence sur le moteur et sur les élé-
ments de l’échappement.
Ne pas faire le plein en fumant ou à
proximité d’une flamme.
Ne jamais mettre le moteur en marche
ou le laisser tourner dans un local
fermé. Les gaz d’échappement sont
toxiques et peuvent entraîner une
perte de connaissance et même la
mort en peu de temps. Ne laisser tour-
ner le moteur que dans un endroit bien
ventilé.
U27SF0F0.book Page 3 Thursday, February 21, 2008 10:23 AM
