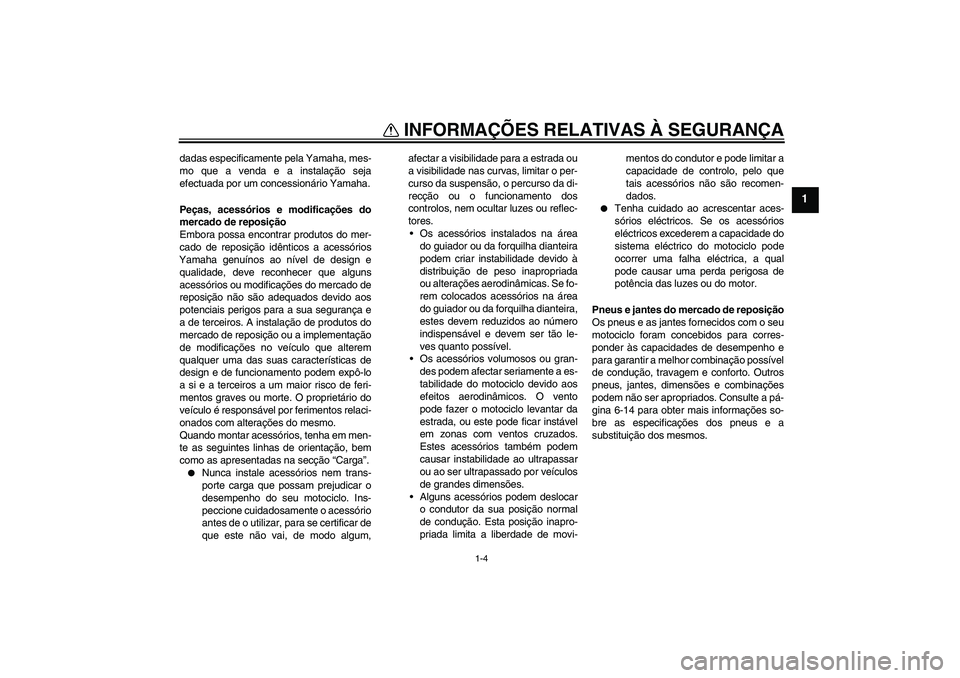

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.

Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.


Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico do motociclo pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor.
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possível
de condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-14 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
U3D9P2P0.book Page 4 Thursday, November 6, 2008 11:04 AM

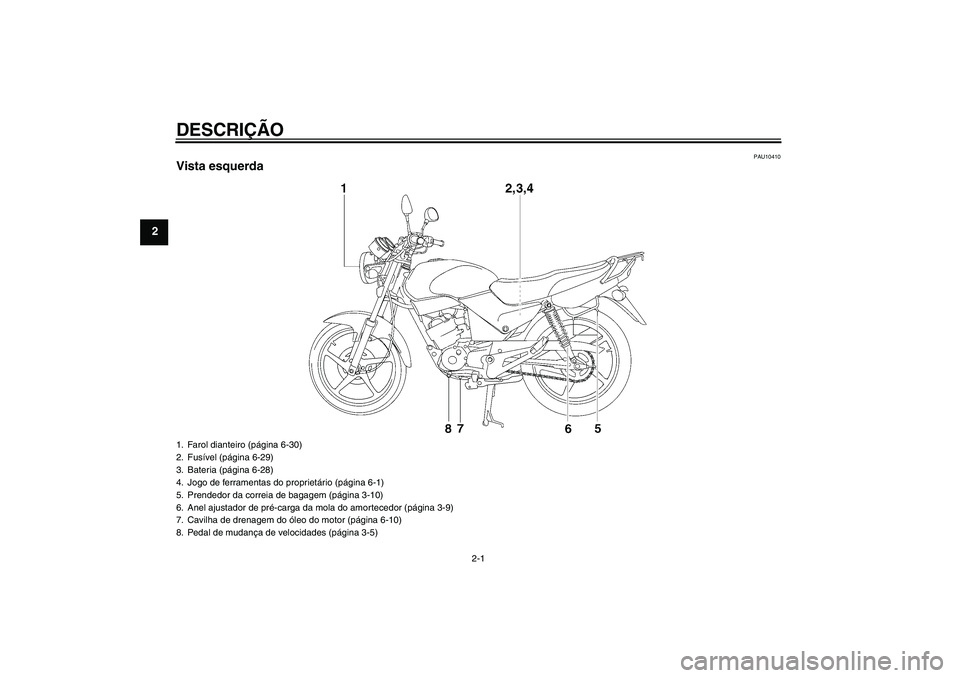

DESCRIÇÃO
2-1
2
PAU10410
Vista esquerda1. Farol dianteiro (página 6-30)
2. Fusível (página 6-29)
3. Bateria (página 6-28)
4. Jogo de ferramentas do proprietário (página 6-1)
5. Prendedor da correia de bagagem (página 3-10)
6. Anel ajustador de pré-carga da mola do amortecedor (página 3-9)
7. Cavilha de drenagem do óleo do motor (página 6-10)
8. Pedal de mudança de velocidades (página 3-5)U3D9P2P0.book Page 1 Thursday, November 6, 2008 11:04 AM

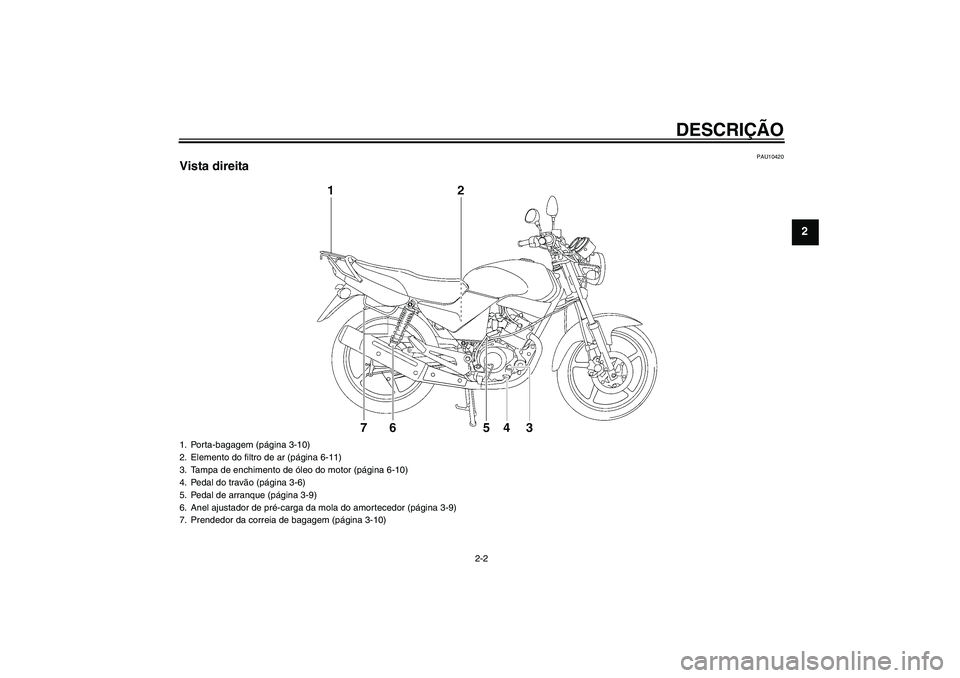

DESCRIÇÃO
2-2
2
PAU10420
Vista direita1. Porta-bagagem (página 3-10)
2. Elemento do filtro de ar (página 6-11)
3. Tampa de enchimento de óleo do motor (página 6-10)
4. Pedal do travão (página 3-6)
5. Pedal de arranque (página 3-9)
6. Anel ajustador de pré-carga da mola do amortecedor (página 3-9)
7. Prendedor da correia de bagagem (página 3-10)
U3D9P2P0.book Page 2 Thursday, November 6, 2008 11:04 AM

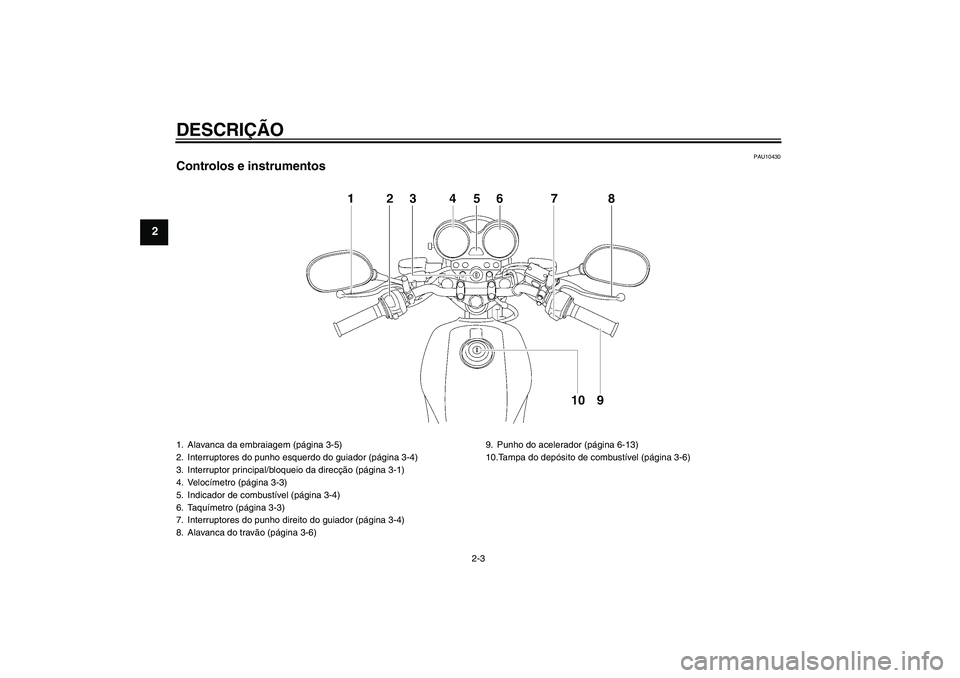

DESCRIÇÃO
2-3
2
PAU10430
Controlos e instrumentos1. Alavanca da embraiagem (página 3-5)
2. Interruptores do punho esquerdo do guiador (página 3-4)
3. Interruptor principal/bloqueio da direcção (página 3-1)
4. Velocímetro (página 3-3)
5. Indicador de combustível (página 3-4)
6. Taquímetro (página 3-3)
7. Interruptores do punho direito do guiador (página 3-4)
8. Alavanca do travão (página 3-6)9. Punho do acelerador (página 6-13)
10.Tampa do depósito de combustível (página 3-6)U3D9P2P0.book Page 3 Thursday, November 6, 2008 11:04 AM

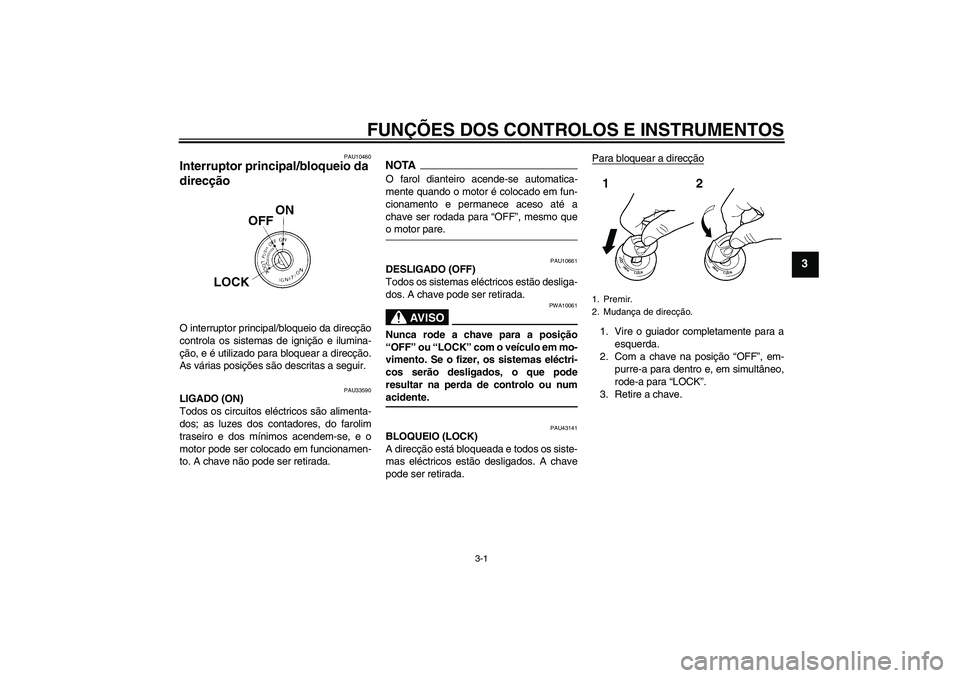

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10460
Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.
PAU33590
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, do farolim
traseiro e dos mínimos acendem-se, e o
motor pode ser colocado em funcionamen-
to. A chave não pode ser retirada.
NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo queo motor pare.
PAU10661
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
AV I S O
PWA10061
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou numacidente.
PAU43141
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.1. Premir.
2. Mudança de direcção.
U3D9P2P0.book Page 1 Thursday, November 6, 2008 11:04 AM

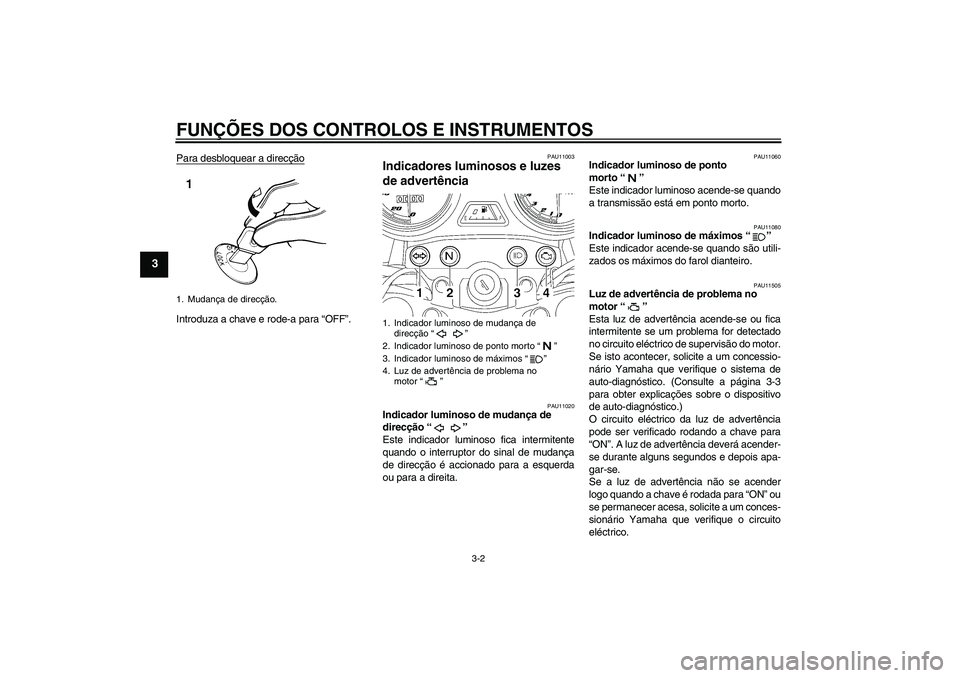

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
Para desbloquear a direcçãoIntroduza a chave e rode-a para “OFF”.
PAU11003
Indicadores luminosos e luzes
de advertência
PAU11020
Indicador luminoso de mudança de
direcção“”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU11060
Indicador luminoso de ponto
morto“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos“”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11505
Luz de advertência de problema no
motor“”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detectado
no circuito eléctrico de supervisão do motor.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o sistema de
auto-diagnóstico. (Consulte a página 3-3
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
1. Mudança de direcção.
1. Indicador luminoso de mudança de
direcção“”
2. Indicador luminoso de ponto morto“”
3. Indicador luminoso de máximos“”
4. Luz de advertência de problema no
motor“”
U3D9P2P0.book Page 2 Thursday, November 6, 2008 11:04 AM

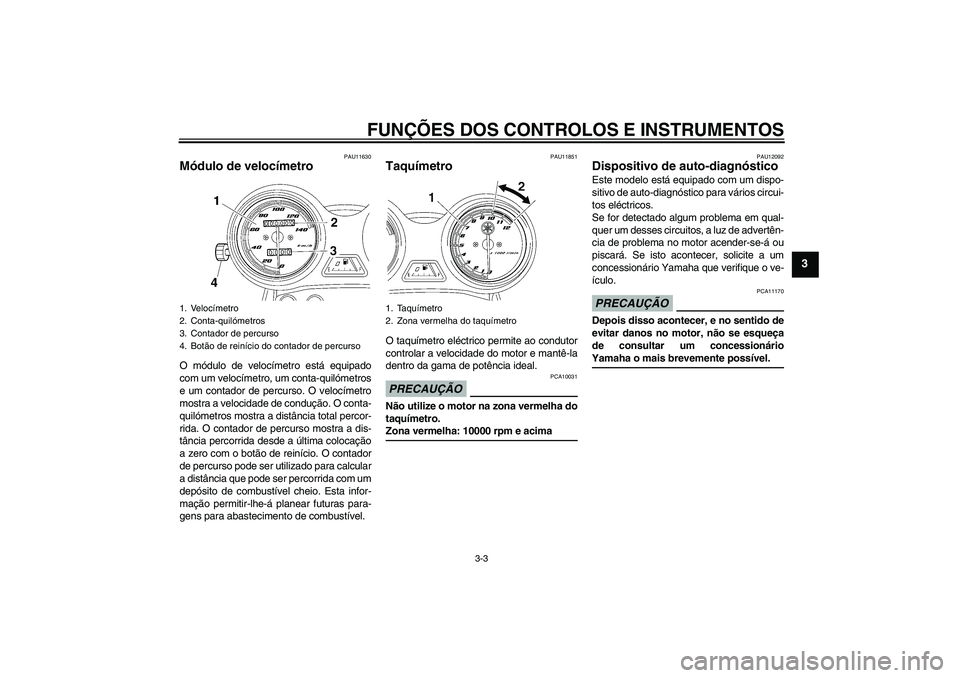

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
PAU11630
Módulo de velocímetro O módulo de velocímetro está equipado
com um velocímetro, um conta-quilómetros
e um contador de percurso. O velocímetro
mostra a velocidade de condução. O conta-
quilómetros mostra a distância total percor-
rida. O contador de percurso mostra a dis-
tância percorrida desde a última colocação
a zero com o botão de reinício. O contador
de percurso pode ser utilizado para calcular
a distância que pode ser percorrida com um
depósito de combustível cheio. Esta infor-
mação permitir-lhe-á planear futuras para-
gens para abastecimento de combustível.
PAU11851
Taquímetro O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.PRECAUÇÃO
PCA10031
Não utilize o motor na zona vermelha do
taquímetro.Zona vermelha: 10000 rpm e acima
PAU12092
Dispositivo de auto-diagnóstico Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se for detectado algum problema em qual-
quer um desses circuitos, a luz de advertên-
cia de problema no motor acender-se-á ou
piscará. Se isto acontecer, solicite a um
concessionário Yamaha que verifique o ve-
ículo.PRECAUÇÃO
PCA11170
Depois disso acontecer, e no sentido de
evitar danos no motor, não se esqueça
de consultar um concessionárioYamaha o mais brevemente possível.
1. Velocímetro
2. Conta-quilómetros
3. Contador de percurso
4. Botão de reinício do contador de percurso
1. Taquímetro
2. Zona vermelha do taquímetro
U3D9P2P0.book Page 3 Thursday, November 6, 2008 11:04 AM

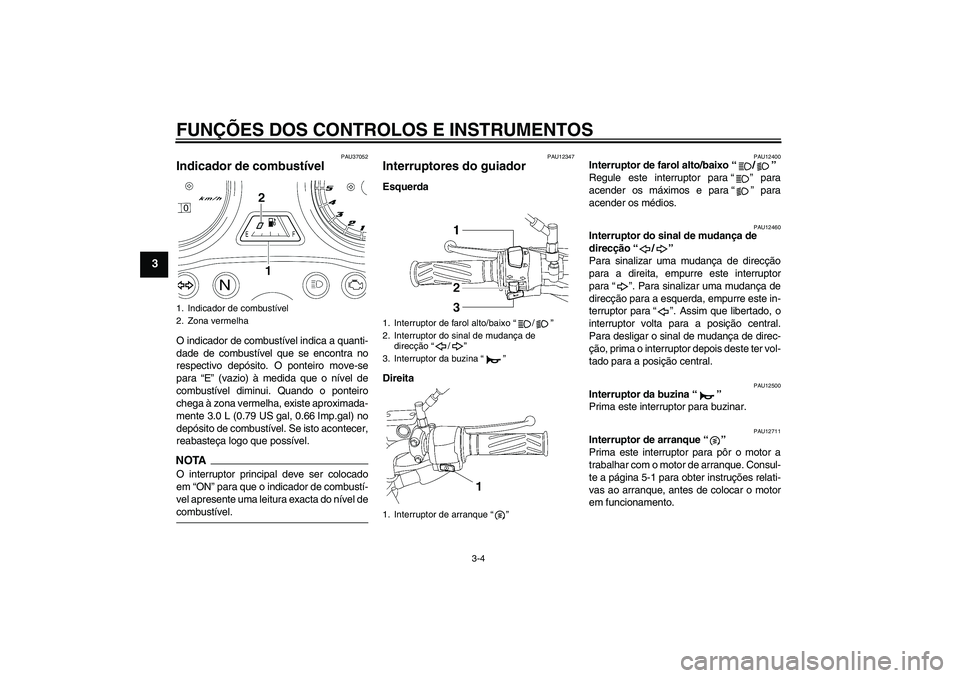

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU37052
Indicador de combustível O indicador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. O ponteiro move-se
para “E” (vazio) à medida que o nível de
combustível diminui. Quando o ponteiro
chega à zona vermelha, existe aproximada-
mente 3.0 L (0.79 US gal, 0.66 Imp.gal) no
depósito de combustível. Se isto acontecer,
reabasteça logo que possível.NOTAO interruptor principal deve ser colocado
em “ON” para que o indicador de combustí-
vel apresente uma leitura exacta do nível decombustível.
PAU12347
Interruptores do guiador Esquerda
Direita
PAU12400
Interruptor de farol alto/baixo“/”
Regule este interruptor para“” para
acender os máximos e para“” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção“/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para“”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para“”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina“”
Prima este interruptor para buzinar.
PAU12711
Interruptor de arranque“”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Consul-
te a página 5-1 para obter instruções relati-
vas ao arranque, antes de colocar o motor
em funcionamento.
1. Indicador de combustível
2. Zona vermelha
1. Interruptor de farol alto/baixo“/”
2. Interruptor do sinal de mudança de
direcção“/”
3. Interruptor da buzina“”
1. Interruptor de arranque“”
U3D9P2P0.book Page 4 Thursday, November 6, 2008 11:04 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3

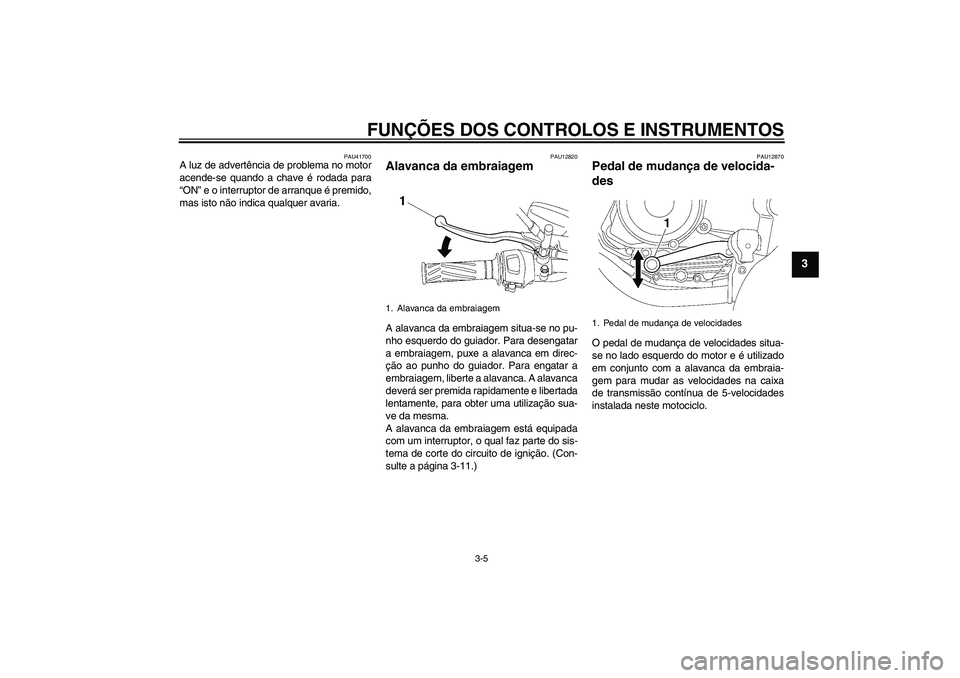

PAU41700
A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premido,
mas isto não indica qualquer avaria.
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-11.)
PAU12870
Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
1
U3D9P2P0.book Page 5 Thursday, November 6, 2008 11:04 AM

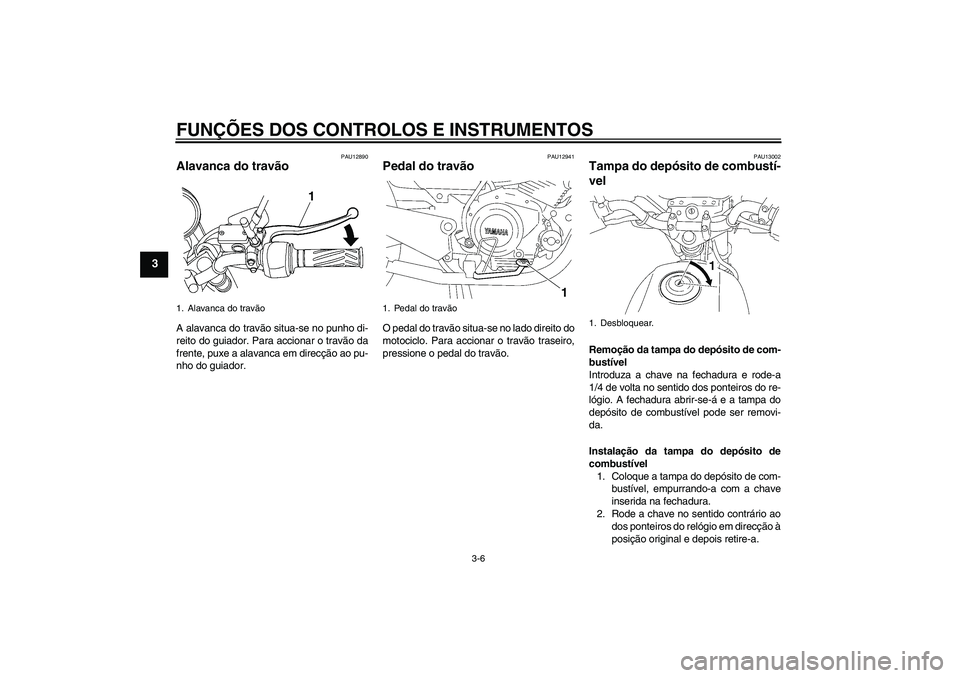

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
PAU12890
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU13002
Tampa do depósito de combustí-
vel Remoção da tampa do depósito de com-
bustível
Introduza a chave na fechadura e rode-a
1/4 de volta no sentido dos ponteiros do re-
lógio. A fechadura abrir-se-á e a tampa do
depósito de combustível pode ser removi-
da.
Instalação da tampa do depósito de
combustível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio em direcção à
posição original e depois retire-a.
1. Alavanca do travão
1
1. Pedal do travão
1
1. Desbloquear.
U3D9P2P0.book Page 6 Thursday, November 6, 2008 11:04 AM
