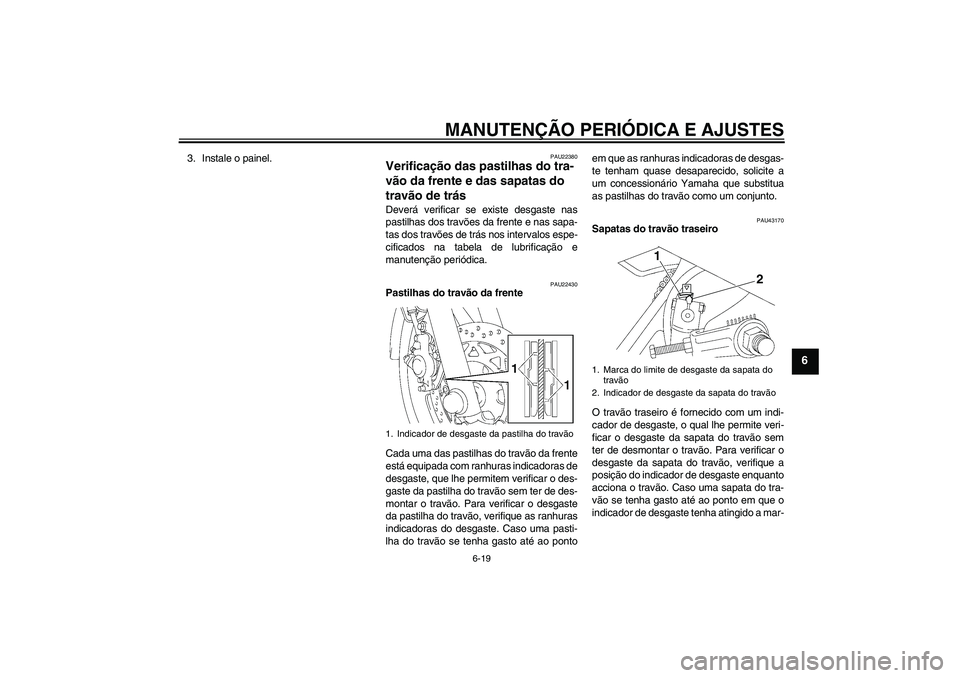

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
3. Instale o painel.
PAU22380
Verificação das pastilhas do tra-
vão da frente e das sapatas do
travão de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e nas sapa-
tas dos travões de trás nos intervalos espe-
cificados na tabela de lubrificação e
manutenção periódica.
PAU22430
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao pontoem que as ranhuras indicadoras de desgas-
te tenham quase desaparecido, solicite a
um concessionário Yamaha que substitua
as pastilhas do travão como um conjunto.
PAU43170
Sapatas do travão traseiro
O travão traseiro é fornecido com um indi-
cador de desgaste, o qual lhe permite veri-
ficar o desgaste da sapata do travão sem
ter de desmontar o travão. Para verificar o
desgaste da sapata do travão, verifique a
posição do indicador de desgaste enquanto
acciona o travão. Caso uma sapata do tra-
vão se tenha gasto até ao ponto em que o
indicador de desgaste tenha atingido a mar-
1. Indicador de desgaste da pastilha do travão
1. Marca do limite de desgaste da sapata do
travão
2. Indicador de desgaste da sapata do travão
1
2
U3D9P2P0.book Page 19 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
ca do limite de desgaste, solicite a um con-
cessionário Yamaha que substitua o
conjunto das sapatas do travão.
PAU37001

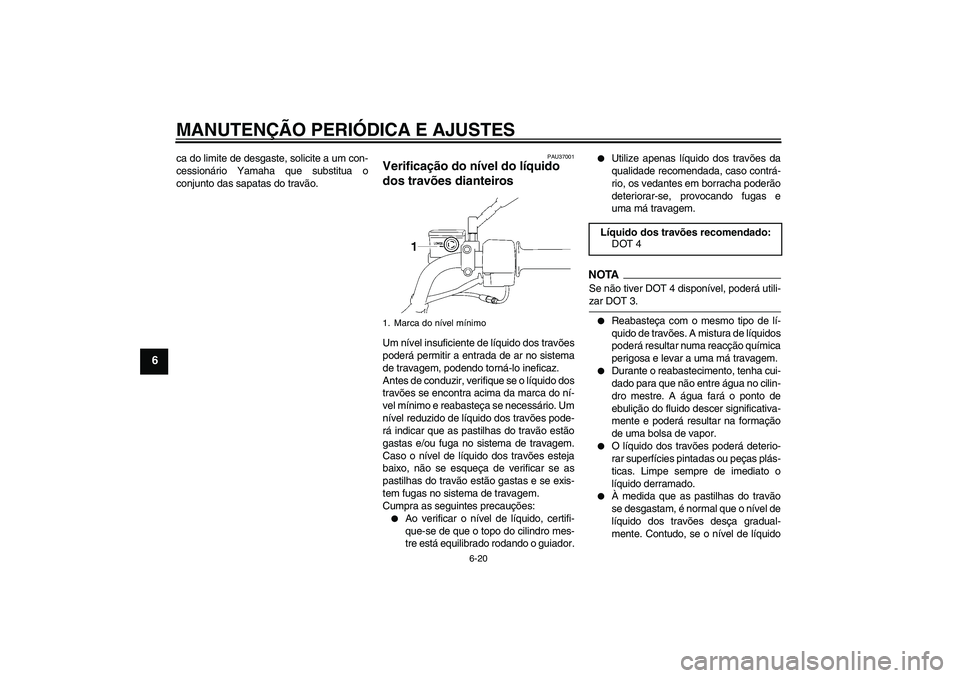

Verificação do nível do líquido
dos travões dianteiros Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do cilindro mes-
tre está equilibrado rodando o guiador.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.
NOTASe não tiver DOT 4 disponível, poderá utili-zar DOT 3.

Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no cilin-
dro mestre. A água fará o ponto de
ebulição do fluido descer significativa-
mente e poderá resultar na formação
de uma bolsa de vapor.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
1. Marca do nível mínimo
Líquido dos travões recomendado:
DOT 4
U3D9P2P0.book Page 20 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6

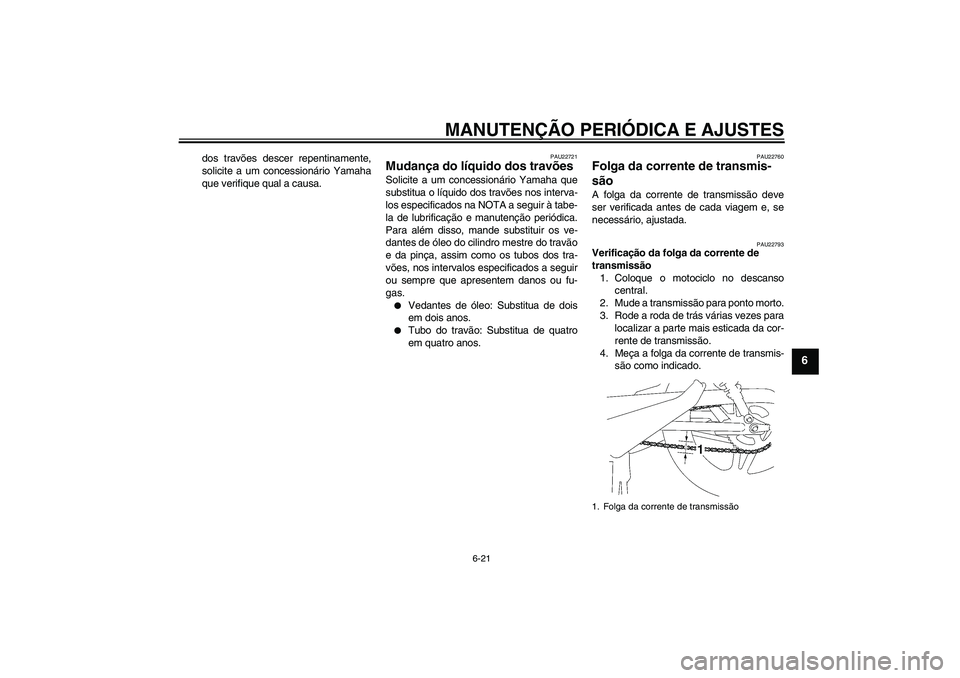

dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22721
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo do cilindro mestre do travão
e da pinça, assim como os tubos dos tra-
vões, nos intervalos especificados a seguir
ou sempre que apresentem danos ou fu-
gas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubo do travão: Substitua de quatro
em quatro anos.
PAU22760
Folga da corrente de transmis-
são A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22793
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso
central.
2. Mude a transmissão para ponto morto.
3. Rode a roda de trás várias vezes para
localizar a parte mais esticada da cor-
rente de transmissão.
4. Meça a folga da corrente de transmis-
são como indicado.1. Folga da corrente de transmissão
U3D9P2P0.book Page 21 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6

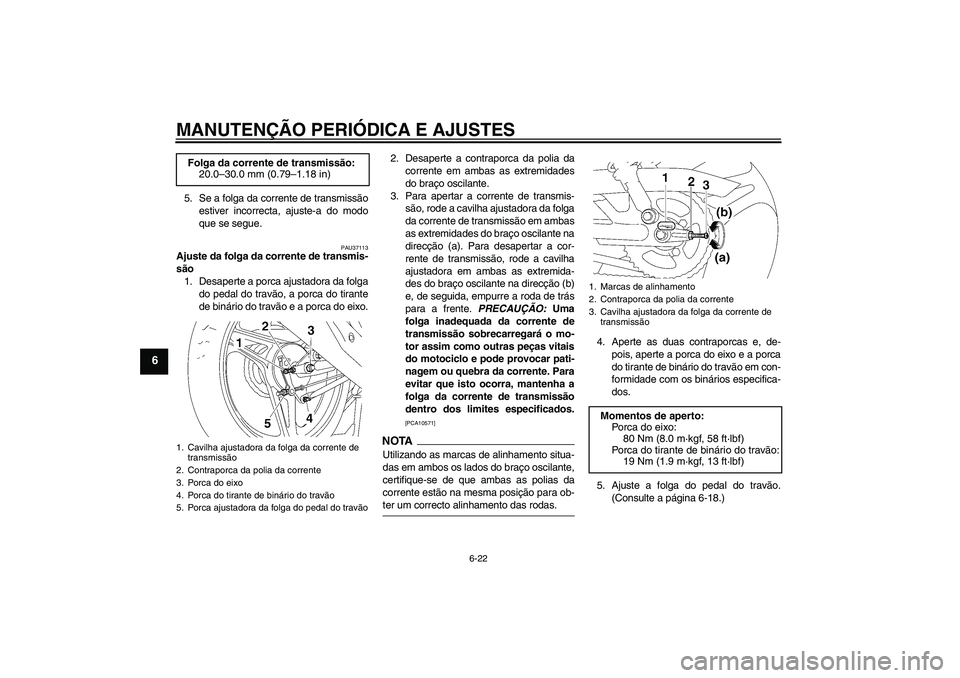

5. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU37113
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca ajustadora da folga
do pedal do travão, a porca do tirante
de binário do travão e a porca do eixo.2. Desaperte a contraporca da polia da
corrente em ambas as extremidades
do braço oscilante.
3. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em ambas
as extremidades do braço oscilante na
direcção (a). Para desapertar a cor-
rente de transmissão, rode a cavilha
ajustadora em ambas as extremida-
des do braço oscilante na direcção (b)
e, de seguida, empurre a roda de trás
para a frente. PRECAUÇÃO: Uma
folga inadequada da corrente de
transmissão sobrecarregará o mo-
tor assim como outras peças vitais
do motociclo e pode provocar pati-
nagem ou quebra da corrente. Para
evitar que isto ocorra, mantenha a
folga da corrente de transmissão
dentro dos limites especificados.
[PCA10571]
NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente estão na mesma posição para ob-ter um correcto alinhamento das rodas.4. Aperte as duas contraporcas e, de-
pois, aperte a porca do eixo e a porca
do tirante de binário do travão em con-
formidade com os binários especifica-
dos.
5. Ajuste a folga do pedal do travão.
(Consulte a página 6-18.) Folga da corrente de transmissão:
20.0–30.0 mm (0.79–1.18 in)
1. Cavilha ajustadora da folga da corrente de
transmissão
2. Contraporca da polia da corrente
3. Porca do eixo
4. Porca do tirante de binário do travão
5. Porca ajustadora da folga do pedal do travão
1. Marcas de alinhamento
2. Contraporca da polia da corrente
3. Cavilha ajustadora da folga da corrente de
transmissãoMomentos de aperto:
Porca do eixo:
80 Nm (8.0 m·kgf, 58 ft·lbf)
Porca do tirante de binário do travão:
19 Nm (1.9 m·kgf, 13 ft·lbf)
U3D9P2P0.book Page 22 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6

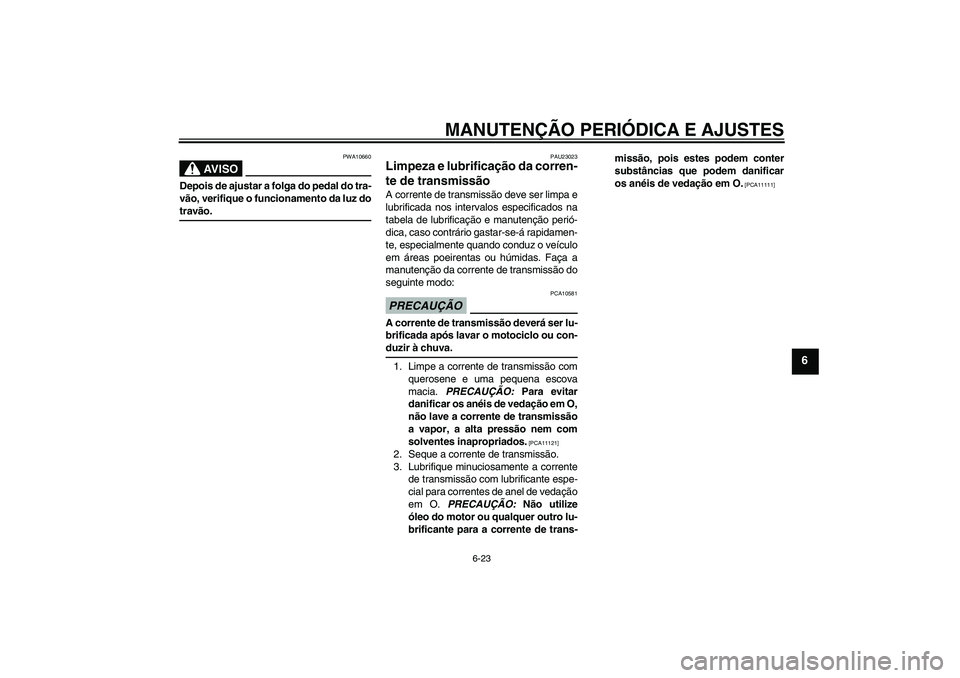

AV I S O
PWA10660
Depois de ajustar a folga do pedal do tra-
vão, verifique o funcionamento da luz dotravão.
PAU23023
Limpeza e lubrificação da corren-
te de transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO
PCA10581
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo ou con-duzir à chuva.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11121]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11111]
U3D9P2P0.book Page 23 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6

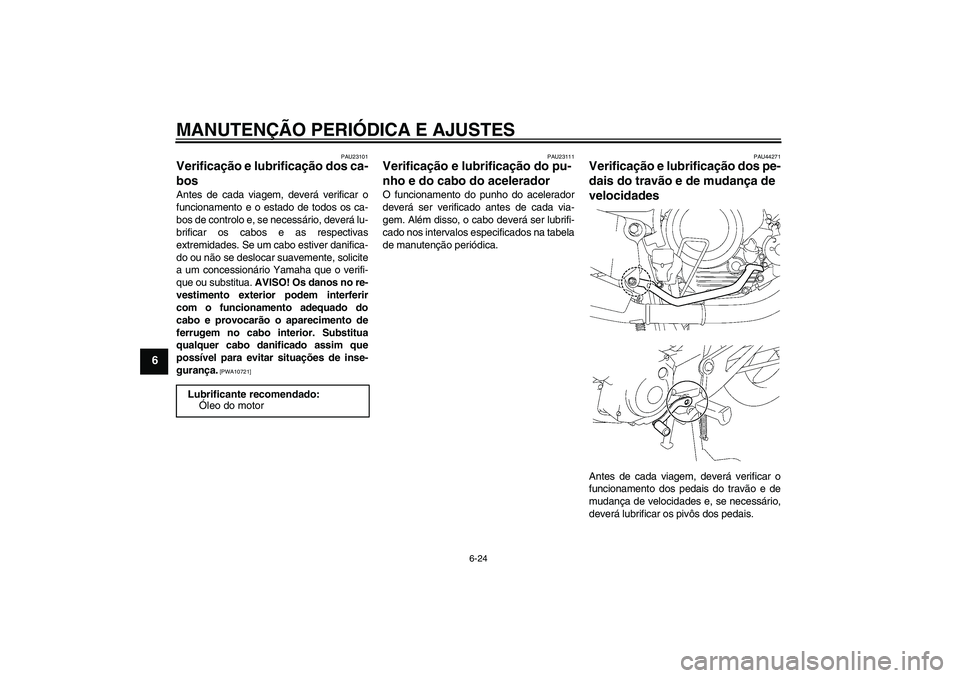

PAU23101
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Os danos no re-
vestimento exterior podem interferir
com o funcionamento adequado do
cabo e provocarão o aparecimento de
ferrugem no cabo interior. Substitua
qualquer cabo danificado assim que
possível para evitar situações de inse-
gurança.
[PWA10721]PAU23111
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
PAU44271
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais. Lubrificante recomendado:
Óleo do motor
U3D9P2P0.book Page 24 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6

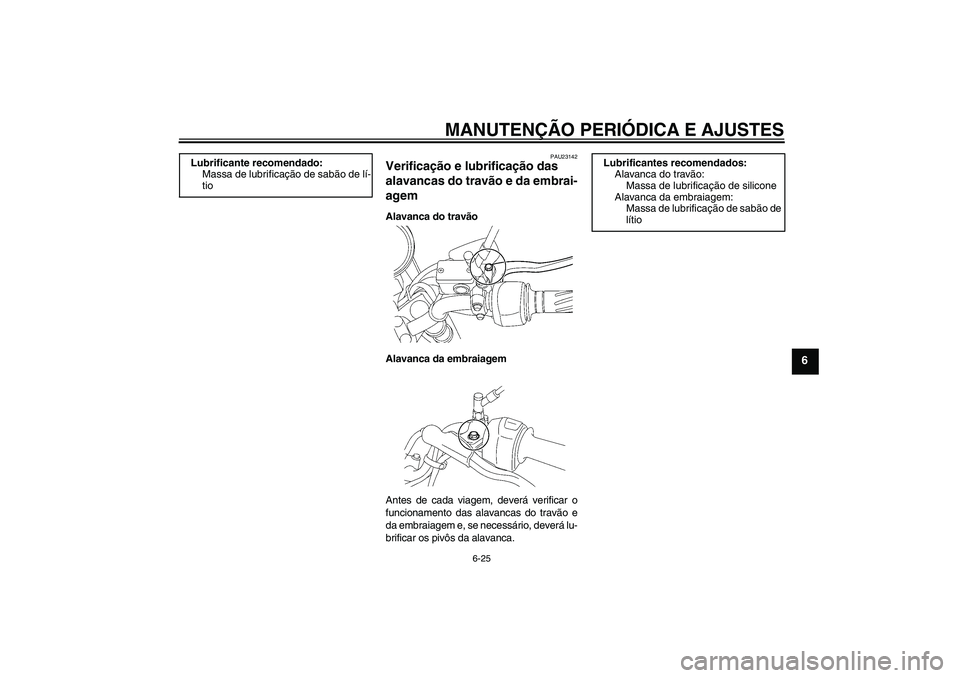

PAU23142
Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca. Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão de
lítio
U3D9P2P0.book Page 25 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6

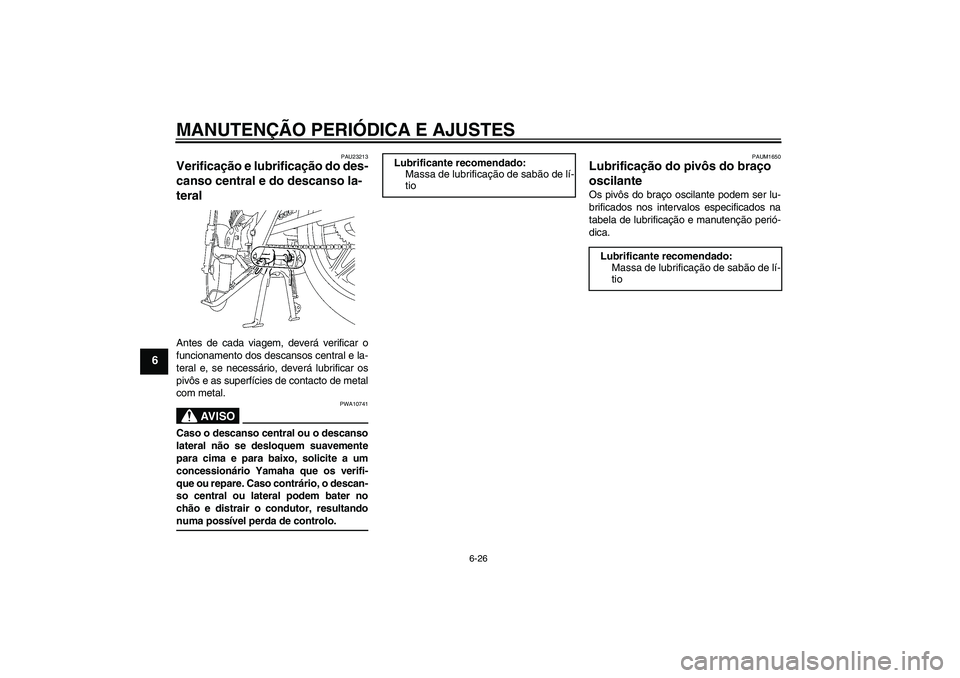

PAU23213
Verificação e lubrificação do des-
canso central e do descanso la-
teral Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AV I S O
PWA10741
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-
que ou repare. Caso contrário, o descan-
so central ou lateral podem bater no
chão e distrair o condutor, resultandonuma possível perda de controlo.
PAUM1650
Lubrificação do pivôs do braço
oscilante Os pivôs do braço oscilante podem ser lu-
brificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U3D9P2P0.book Page 26 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
6
PAU23272

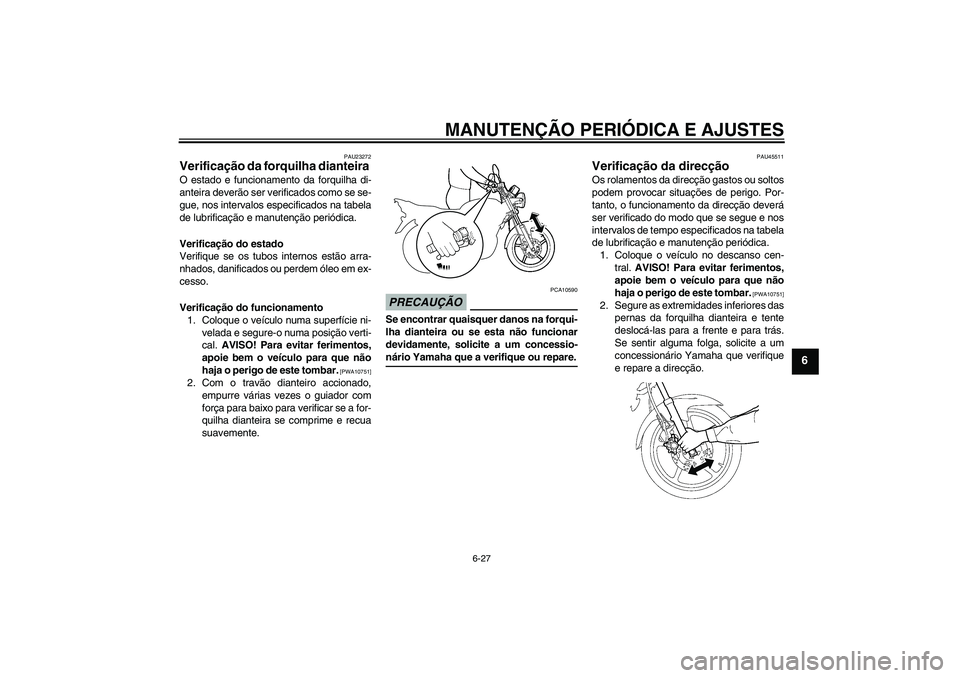

Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU45511
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen-
tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U3D9P2P0.book Page 27 Thursday, November 6, 2008 11:04 AM

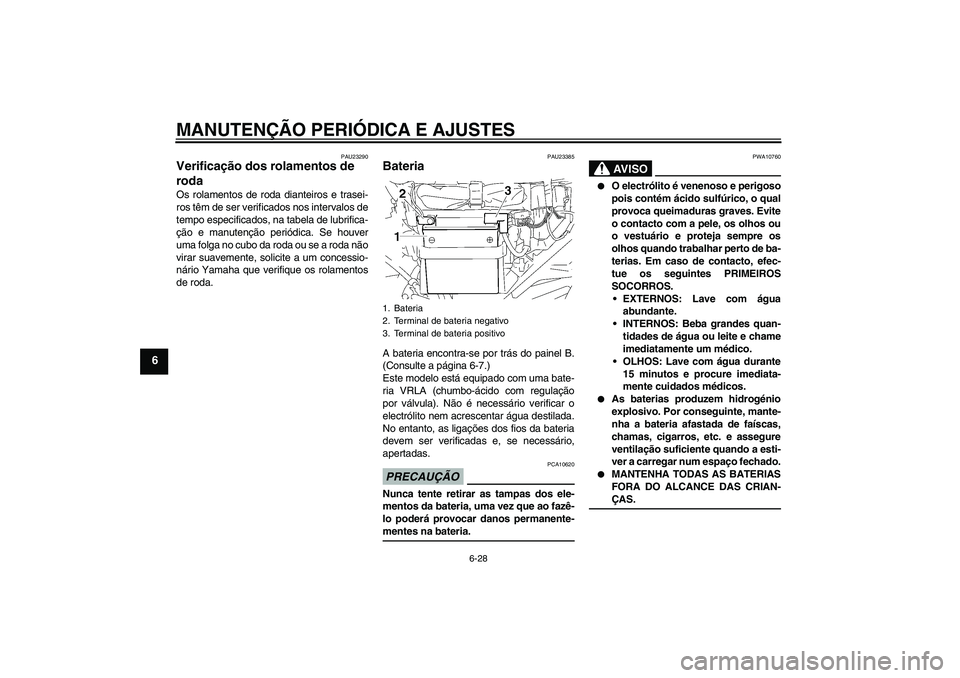

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6
PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU23385
Bateria A bateria encontra-se por trás do painel B.
(Consulte a página 6-7.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.PRECAUÇÃO
PCA10620
Nunca tente retirar as tampas dos ele-
mentos da bateria, uma vez que ao fazê-
lo poderá provocar danos permanente-mentes na bateria.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
1. Bateria
2. Terminal de bateria negativo
3. Terminal de bateria positivo
U3D9P2P0.book Page 28 Thursday, November 6, 2008 11:04 AM
