YAMAHA YBR125 2009 Manual de utilização (in Portuguese)

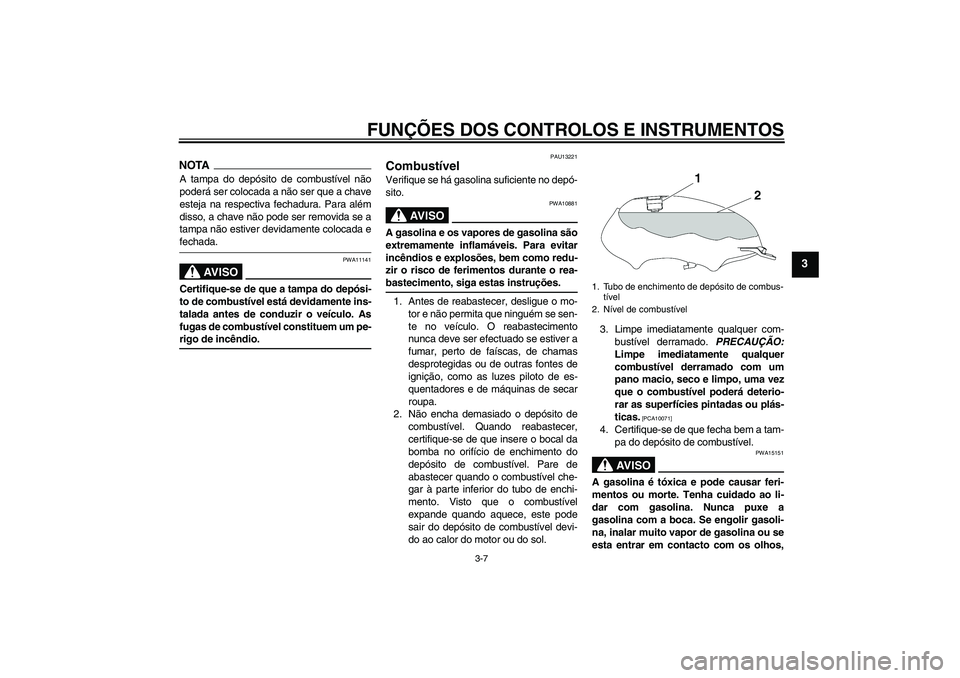

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
NOTAA tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA11141
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada antes de conduzir o veículo. As
fugas de combustível constituem um pe-rigo de incêndio.
PAU13221
Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de combus-
tíve l
2. Nível de combustível
U3D9P2P0.book Page 7 Thursday, November 6, 2008 11:04 AM

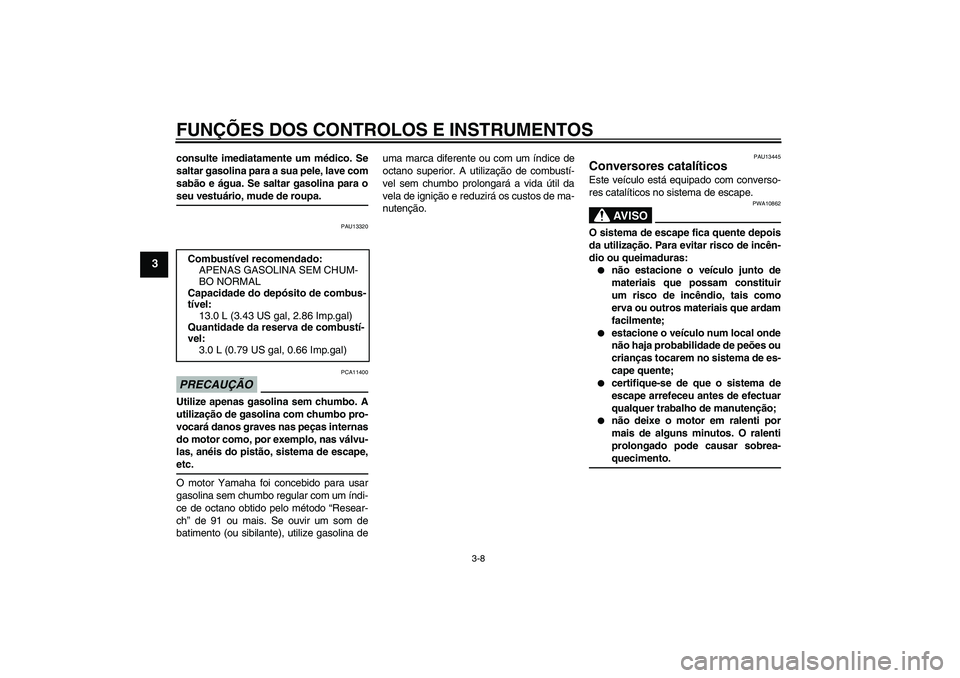

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para oseu vestuário, mude de roupa.
PAU13320
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 91 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina deuma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
PAU13445
Conversores catalíticos Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-quecimento. Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
13.0 L (3.43 US gal, 2.86 Imp.gal)
Quantidade da reserva de combustí-
vel:
3.0 L (0.79 US gal, 0.66 Imp.gal)
U3D9P2P0.book Page 8 Thursday, November 6, 2008 11:04 AM

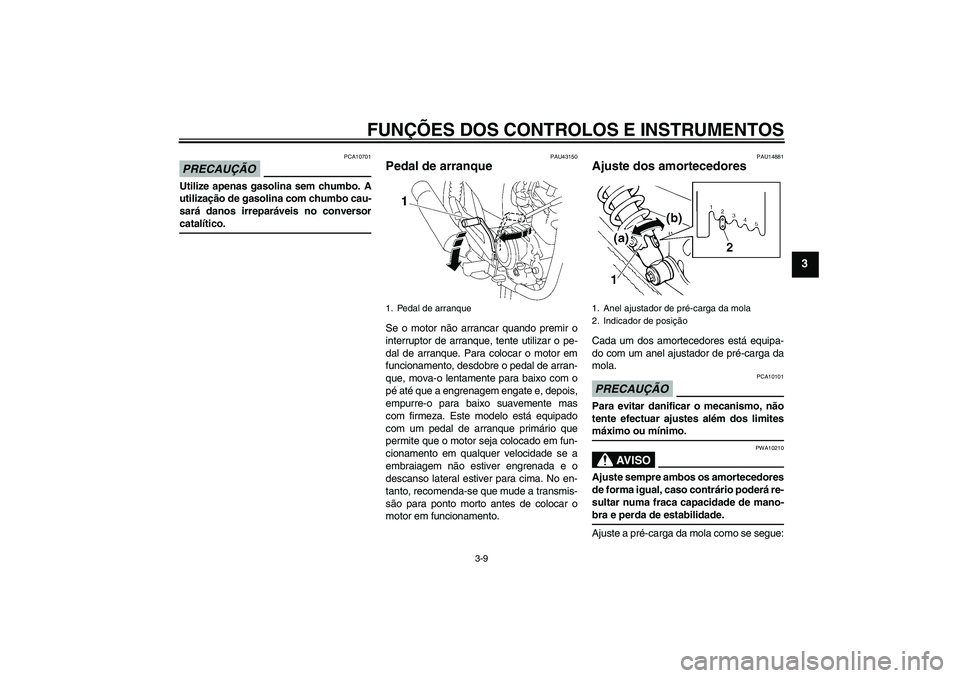

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversorcatalítico.
PAU43150
Pedal de arranque Se o motor não arrancar quando premir o
interruptor de arranque, tente utilizar o pe-
dal de arranque. Para colocar o motor em
funcionamento, desdobre o pedal de arran-
que, mova-o lentamente para baixo com o
pé até que a engrenagem engate e, depois,
empurre-o para baixo suavemente mas
com firmeza. Este modelo está equipado
com um pedal de arranque primário que
permite que o motor seja colocado em fun-
cionamento em qualquer velocidade se a
embraiagem não estiver engrenada e o
descanso lateral estiver para cima. No en-
tanto, recomenda-se que mude a transmis-
são para ponto morto antes de colocar o
motor em funcionamento.
PAU14881
Ajuste dos amortecedores Cada um dos amortecedores está equipa-
do com um anel ajustador de pré-carga da
mola.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limitesmáximo ou mínimo.
AV I S O
PWA10210
Ajuste sempre ambos os amortecedores
de forma igual, caso contrário poderá re-
sultar numa fraca capacidade de mano-bra e perda de estabilidade.
Ajuste a pré-carga da mola como se segue:
1. Pedal de arranque
1. Anel ajustador de pré-carga da mola
2. Indicador de posição
U3D9P2P0.book Page 9 Thursday, November 6, 2008 11:04 AM

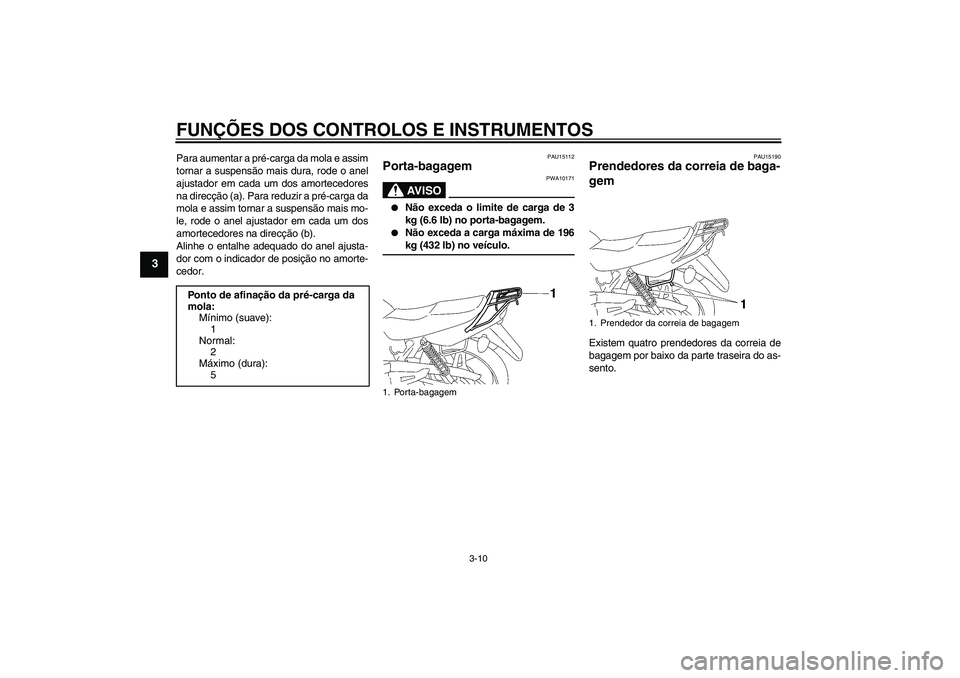

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador em cada um dos amortecedores
na direcção (a). Para reduzir a pré-carga da
mola e assim tornar a suspensão mais mo-
le, rode o anel ajustador em cada um dos
amortecedores na direcção (b).
Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor.
PAU15112
Porta-bagagem
AV I S O
PWA10171


Não exceda o limite de carga de 3
kg (6.6 lb) no porta-bagagem.


Não exceda a carga máxima de 196kg (432 lb) no veículo.
PAU15190
Prendedores da correia de baga-
gem Existem quatro prendedores da correia de
bagagem por baixo da parte traseira do as-
sento. Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
1
Normal:
2
Máximo (dura):
5
1. Porta-bagagem
1. Prendedor da correia de bagagem
U3D9P2P0.book Page 10 Thursday, November 6, 2008 11:04 AM

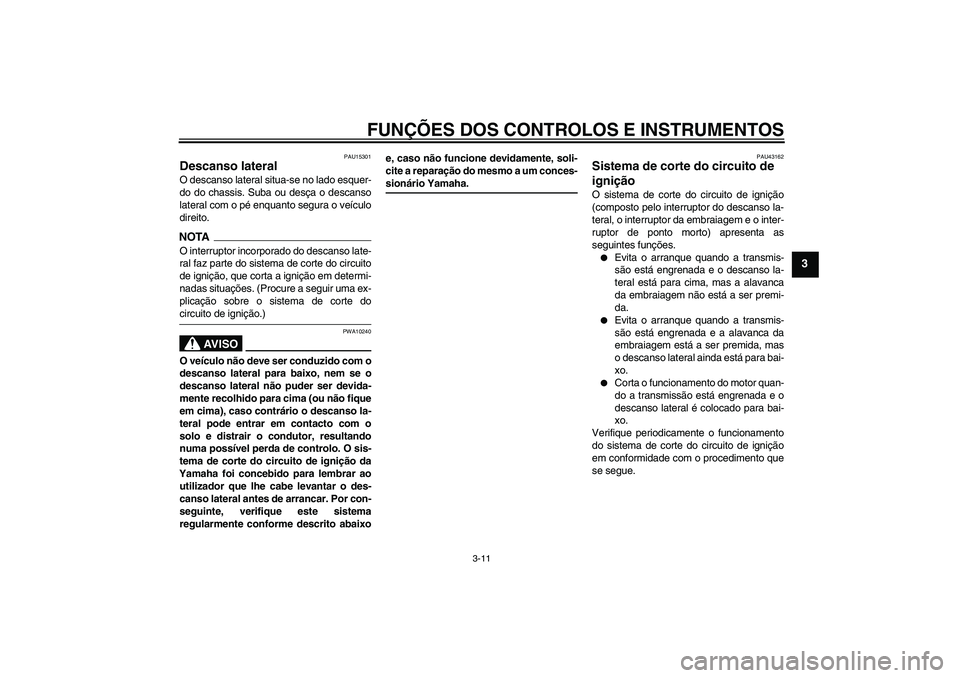

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU15301
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte docircuito de ignição.)
AV I S O
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixoe, caso não funcione devidamente, soli-
cite a reparação do mesmo a um conces-
sionário Yamaha.
PAU43162
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.

Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.


Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.


Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral é colocado para bai-
xo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
U3D9P2P0.book Page 11 Thursday, November 6, 2008 11:04 AM

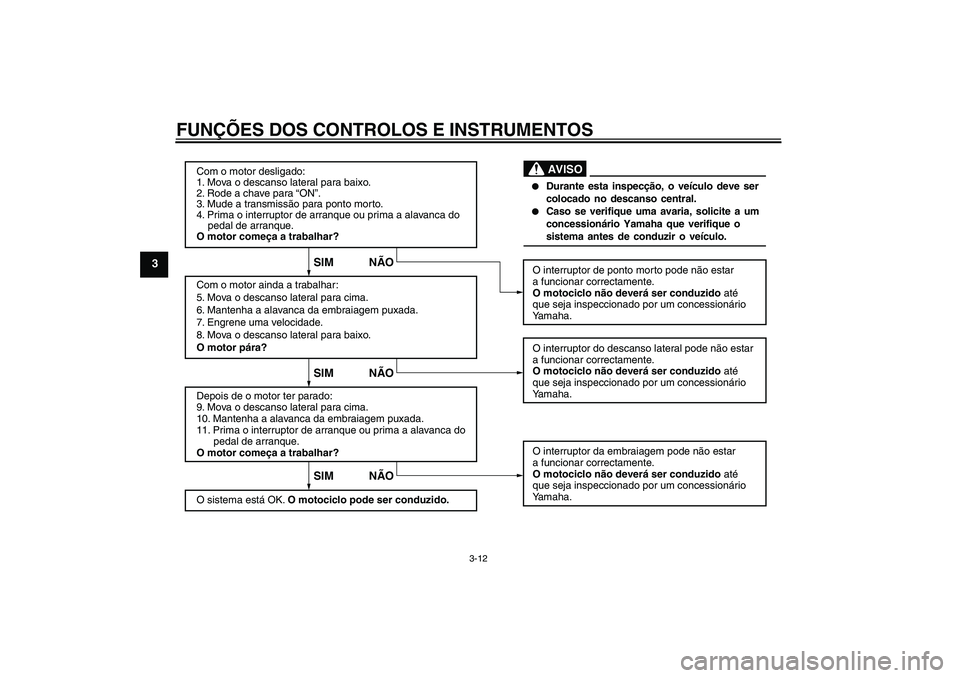

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Rode a chave para “ON”.
3. Mude a transmissão para ponto morto.
4. Prima o interruptor de arranque ou prima a alavanca do
pedal de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
5. Mova o descanso lateral para cima.
6. Mantenha a alavanca da embraiagem puxada.
7. Engrene uma velocidade.
8. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
9. Mova o descanso lateral para cima.
10. Mantenha a alavanca da embraiagem puxada.
11. Prima o interruptor de arranque ou prima a alavanca do
pedal de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido.O interruptor de ponto morto pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.


Durante esta inspecção, o veículo deve ser
colocado no descanso central.


Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o
sistema antes de conduzir o veículo.AVISO
SIM NÃOSIM NÃOSIM NÃO
U3D9P2P0.book Page 12 Thursday, November 6, 2008 11:04 AM

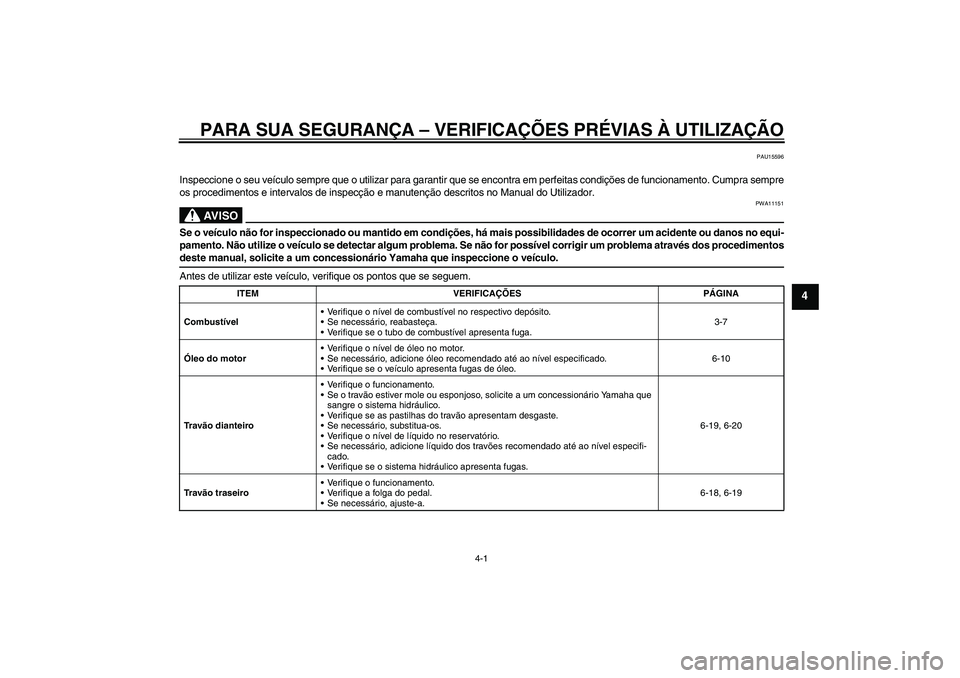

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-1
4
PAU15596
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AV I S O
PWA11151
Se o veículo não for inspeccionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos procedimentosdeste manual, solicite a um concessionário Yamaha que inspeccione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
CombustívelVerifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.3-7
Óleo do motorVerifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo.6-10
Tr a vão dianteiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-19, 6-20
Tr a vão traseiroVerifique o funcionamento.
Verifique a folga do pedal.
Se necessário, ajuste-a.6-18, 6-19
U3D9P2P0.book Page 1 Thursday, November 6, 2008 11:04 AM

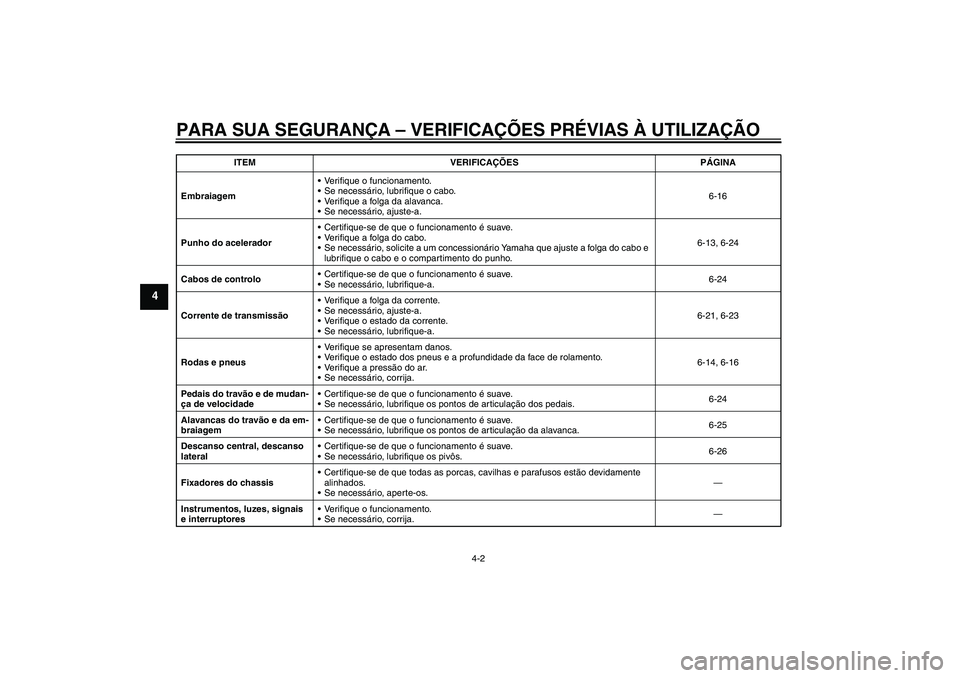

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
4
EmbraiagemVerifique o funcionamento.
Se necessário, lubrifique o cabo.
Verifique a folga da alavanca.
Se necessário, ajuste-a.6-16
Punho do aceleradorCertifique-se de que o funcionamento é suave.
Verifique a folga do cabo.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do cabo e
lubrifique o cabo e o compartimento do punho.6-13, 6-24
Cabos de controloCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a.6-24
Corrente de transmissãoVerifique a folga da corrente.
Se necessário, ajuste-a.
Verifique o estado da corrente.
Se necessário, lubrifique-a.6-21, 6-23
Rodas e pneusVerifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija.6-14, 6-16
Pedais do travão e de mudan-
ça de velocidadeCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.6-24
Alavancas do travão e da em-
braiagemCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação da alavanca.6-25
Descanso central, descanso
lateralCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pivôs.6-26
Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os.—
Instrumentos, luzes, signais
e interruptoresVerifique o funcionamento.
Se necessário, corrija.— ITEM VERIFICAÇÕES PÁGINA
U3D9P2P0.book Page 2 Thursday, November 6, 2008 11:04 AM

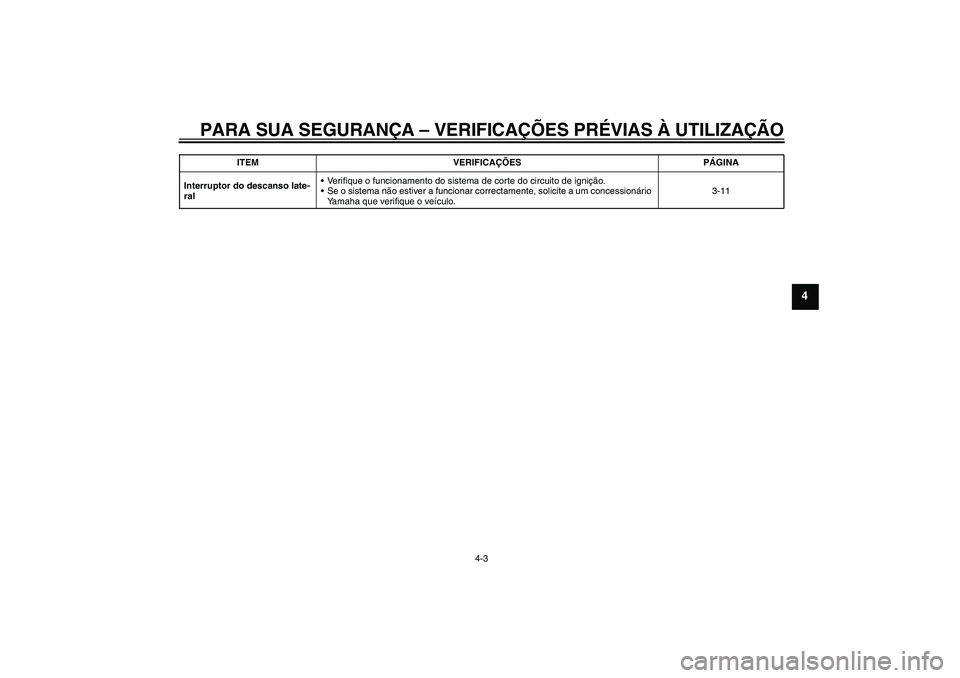

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-3
4
Interruptor do descanso late-
ral Verifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema não estiver a funcionar correctamente, solicite a um concessionário
Yamaha que verifique o veículo.3-11 ITEM VERIFICAÇÕES PÁGINA
U3D9P2P0.book Page 3 Thursday, November 6, 2008 11:04 AM

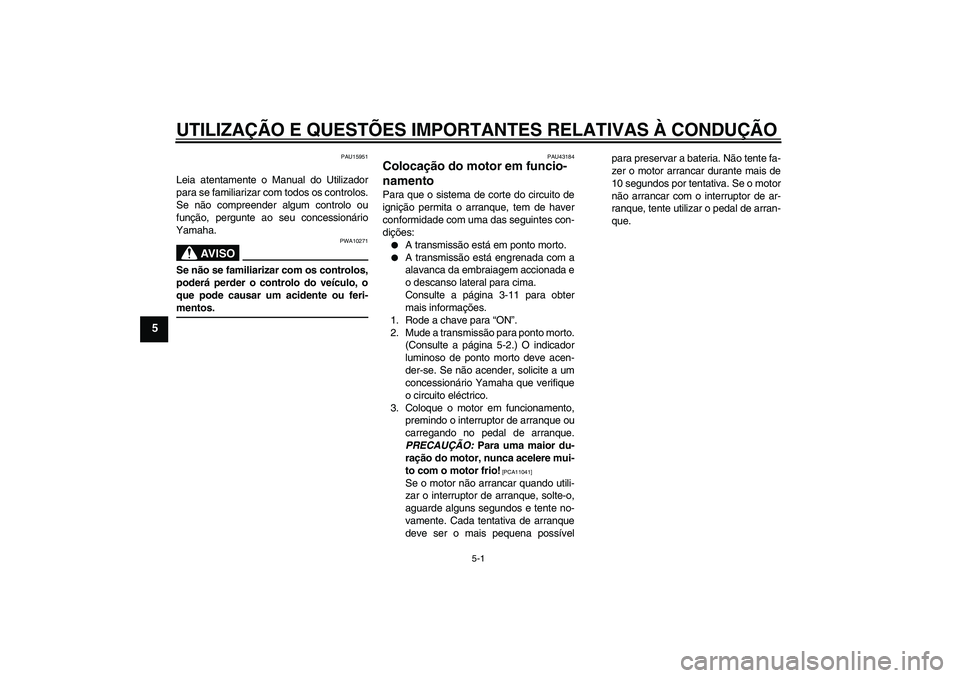

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15951
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AV I S O
PWA10271
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-mentos.
PAU43184
Colocação do motor em funcio-
namento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:

A transmissão está em ponto morto.


A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
Consulte a página 3-11 para obter
mais informações.
1. Rode a chave para “ON”.
2. Mude a transmissão para ponto morto.
(Consulte a página 5-2.) O indicador
luminoso de ponto morto deve acen-
der-se. Se não acender, solicite a um
concessionário Yamaha que verifique
o circuito eléctrico.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque ou
carregando no pedal de arranque.
PRECAUÇÃO: Para uma maior du-
ração do motor, nunca acelere mui-
to com o motor frio!
[PCA11041]
Se o motor não arrancar quando utili-
zar o interruptor de arranque, solte-o,
aguarde alguns segundos e tente no-
vamente. Cada tentativa de arranque
deve ser o mais pequena possívelpara preservar a bateria. Não tente fa-
zer o motor arrancar durante mais de
10 segundos por tentativa. Se o motor
não arrancar com o interruptor de ar-
ranque, tente utilizar o pedal de arran-
que.
U3D9P2P0.book Page 1 Thursday, November 6, 2008 11:04 AM
