FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU13221

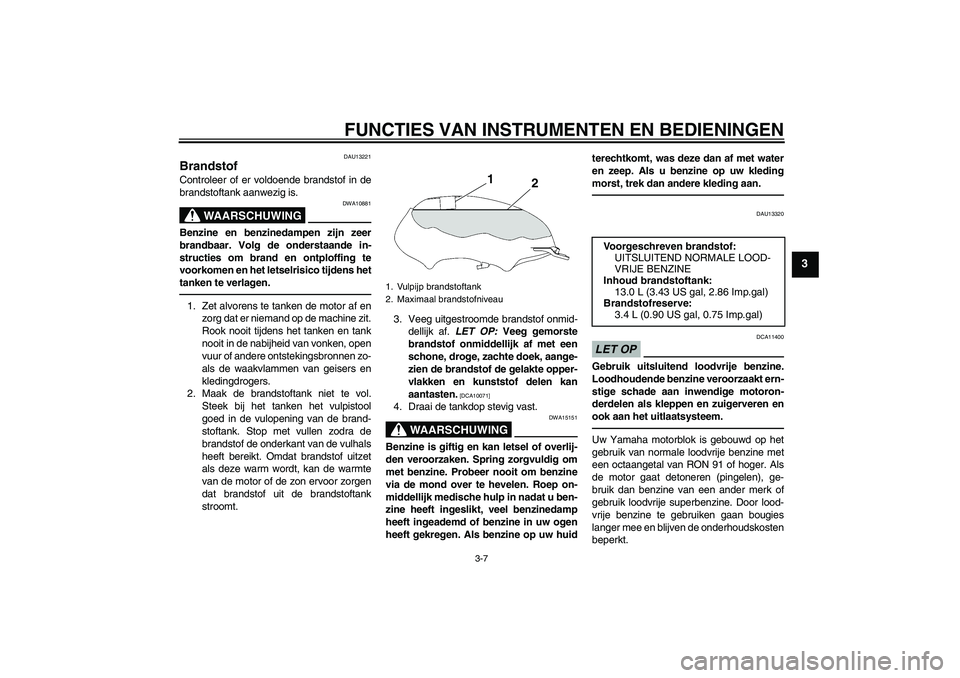

Brandstof Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huidterechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU13320
LET OP
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren en
ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1
2
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
13.0 L (3.43 US gal, 2.86 Imp.gal)
Brandstofreserve:
3.4 L (0.90 US gal, 0.75 Imp.gal)
U51DD0D0.book Page 7 Tuesday, November 3, 2009 12:59 PM
Page 22 of 80
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
DAU13445

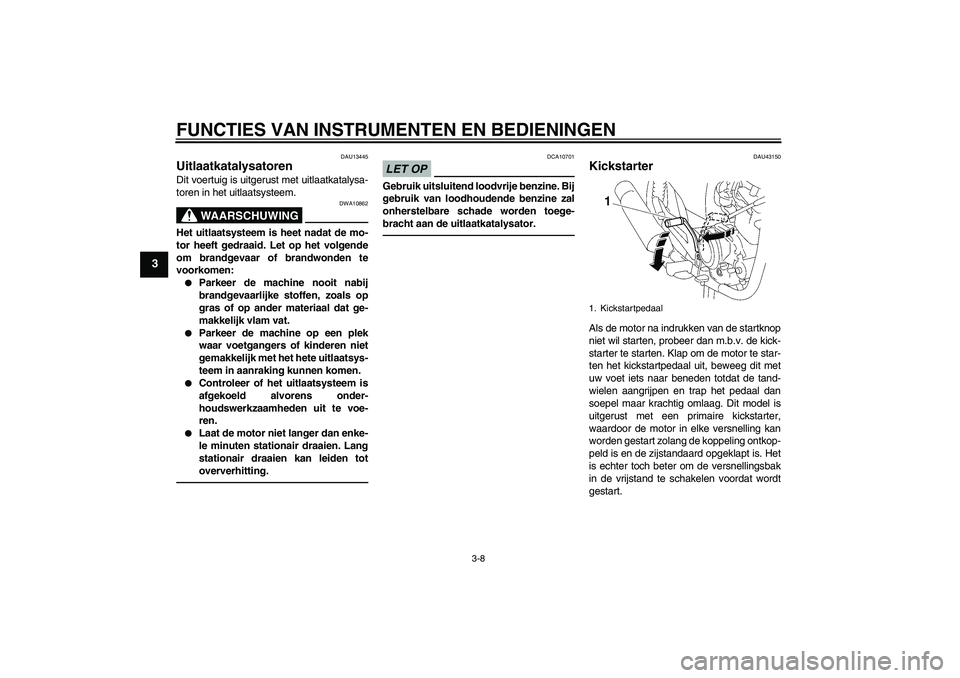

Uitlaatkatalysatoren Dit voertuig is uitgerust met uitlaatkatalysa-
toren in het uitlaatsysteem.
WAARSCHUWING
DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.
Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.
Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.
Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
LET OP
DCA10701
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
DAU43150
Kickstarter Als de motor na indrukken van de startknop
niet wil starten, probeer dan m.b.v. de kick-
starter te starten. Klap om de motor te star-
ten het kickstartpedaal uit, beweeg dit met
uw voet iets naar beneden totdat de tand-
wielen aangrijpen en trap het pedaal dan
soepel maar krachtig omlaag. Dit model is
uitgerust met een primaire kickstarter,
waardoor de motor in elke versnelling kan
worden gestart zolang de koppeling ontkop-
peld is en de zijstandaard opgeklapt is. Het
is echter toch beter om de versnellingsbak
in de vrijstand te schakelen voordat wordt
gestart.1. Kickstartpedaal
U51DD0D0.book Page 8 Tuesday, November 3, 2009 12:59 PM
Page 23 of 80
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
DAU14882

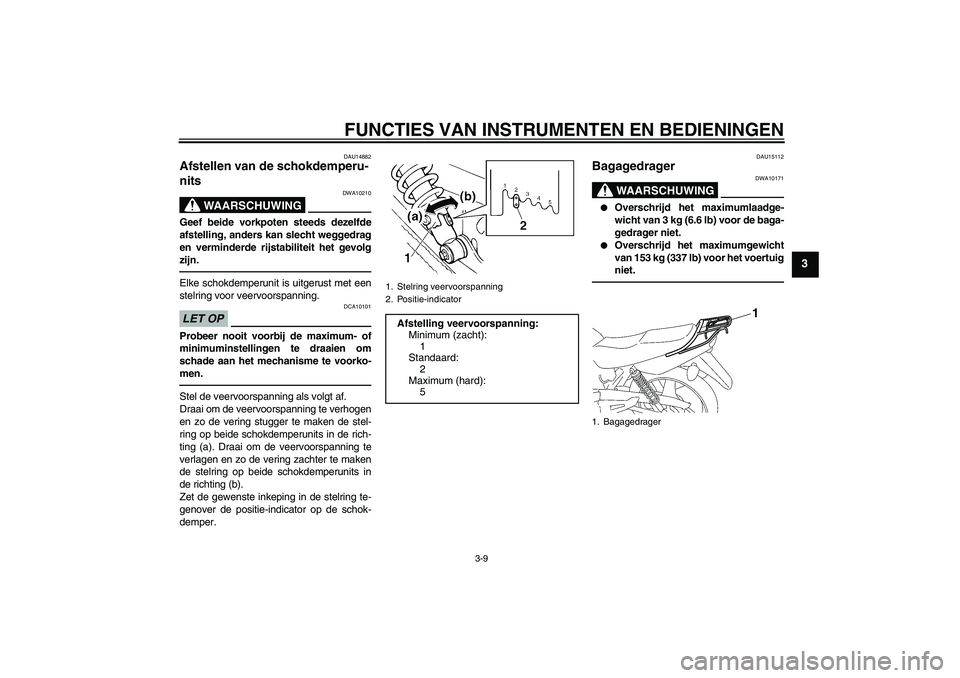

Afstellen van de schokdemperu-
nits
WAARSCHUWING
DWA10210
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolg
zijn.Elke schokdemperunit is uitgerust met een
stelring voor veervoorspanning.LET OP
DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring op beide schokdemperunits in de rich-
ting (a). Draai om de veervoorspanning te
verlagen en zo de vering zachter te maken
de stelring op beide schokdemperunits in
de richting (b).
Zet de gewenste inkeping in de stelring te-
genover de positie-indicator op de schok-
demper.
DAU15112
Bagagedrager
WAARSCHUWING
DWA10171
Overschrijd het maximumlaadge-
wicht van 3 kg (6.6 lb) voor de baga-
gedrager niet.
Overschrijd het maximumgewicht
van 153 kg (337 lb) voor het voertuig
niet.
1. Stelring veervoorspanning
2. Positie-indicator
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
2
Maximum (hard):
5
1. Bagagedrager
1
U51DD0D0.book Page 9 Tuesday, November 3, 2009 12:59 PM
Page 24 of 80
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU15303
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie pagina 3-10 voor een uitleg over
het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is.
DAU43162
Startspersysteem Het startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshendel-
schakelaar en de vrijstandschakelaar deel
uitmaken) heeft de volgende functies.
Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.
Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig volgens de onderstaande
procedure.
U51DD0D0.book Page 10 Tuesday, November 3, 2009 12:59 PM
Page 25 of 80
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3

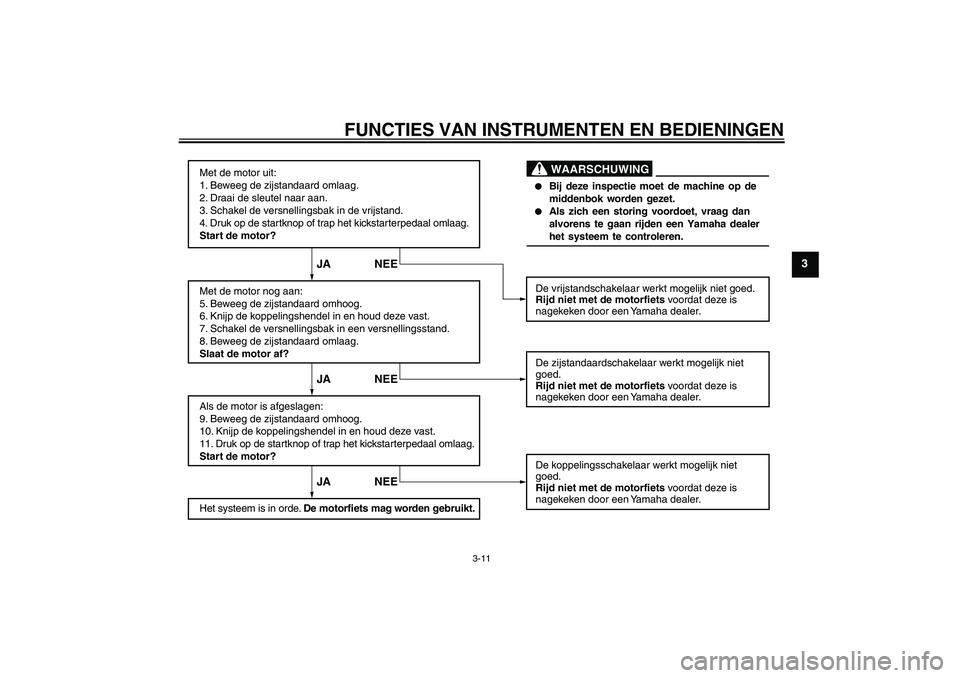

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Draai de sleutel naar aan.
3. Schakel de versnellingsbak in de vrijstand.
4. Druk op de startknop of trap het kickstarterpedaal omlaag.
Start de motor?
Met de motor nog aan:
5. Beweeg de zijstandaard omhoog.
6. Knijp de koppelingshendel in en houd deze vast.
7. Schakel de versnellingsbak in een versnellingsstand.
8. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
9. Beweeg de zijstandaard omhoog.
10. Knijp de koppelingshendel in en houd deze vast.
11. Druk op de startknop of trap het kickstarterpedaal omlaag.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Bij deze inspectie moet de machine op de
middenbok worden gezet.
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha dealer
het systeem te controleren.WAARSCHUWING
JA NEE JA NEE JA NEE
U51DD0D0.book Page 11 Tuesday, November 3, 2009 12:59 PM
Page 26 of 80
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-1
4
DAU15596
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en procedures
voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11151
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval of schade. Rijd niet met de machine als u
een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding, laat de machi-
ne dan nazien door een Yamaha dealer.Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul indien nodig brandstof bij.
Controleer de brandstofleiding op lekkage.3-7
MotorolieControleer het olieniveau in de motor.
Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-9
VoorremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-18, 6-18
AchterremControleer de werking.
Controleer de vrije slag van het rempedaal.
Stel indien nodig bij.6-16, 6-18
U51DD0D0.book Page 1 Tuesday, November 3, 2009 12:59 PM
Page 27 of 80
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
4

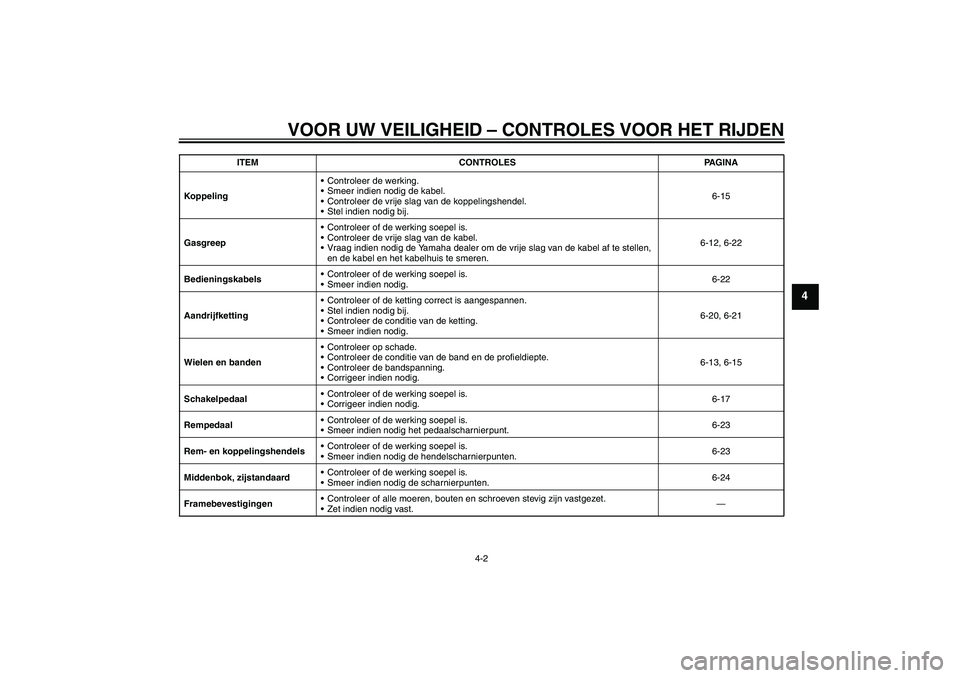

KoppelingControleer de werking.
Smeer indien nodig de kabel.
Controleer de vrije slag van de koppelingshendel.
Stel indien nodig bij.6-15
GasgreepControleer of de werking soepel is.
Controleer de vrije slag van de kabel.
Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stellen,
en de kabel en het kabelhuis te smeren.6-12, 6-22
BedieningskabelsControleer of de werking soepel is.
Smeer indien nodig.6-22
AandrijfkettingControleer of de ketting correct is aangespannen.
Stel indien nodig bij.
Controleer de conditie van de ketting.
Smeer indien nodig.6-20, 6-21
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig.6-13, 6-15
SchakelpedaalControleer of de werking soepel is.
Corrigeer indien nodig.6-17
RempedaalControleer of de werking soepel is.
Smeer indien nodig het pedaalscharnierpunt.6-23
Rem- en koppelingshendelsControleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten.6-23
Middenbok, zijstandaardControleer of de werking soepel is.
Smeer indien nodig de scharnierpunten.6-24
FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet indien nodig vast.— ITEM CONTROLES PAGINA
U51DD0D0.book Page 2 Tuesday, November 3, 2009 12:59 PM
Page 28 of 80
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-3
4
Instrumenten, verlichting,
signaleringssysteem en
schakelaarsControleer de werking.
Corrigeer indien nodig.—
Zijstandaardschakelaar Controleer de werking van het startspersysteem.
Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren.3-10 ITEM CONTROLES PAGINA
U51DD0D0.book Page 3 Tuesday, November 3, 2009 12:59 PM
Page 29 of 80
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU45310
OPMERKINGDit model is uitgerust met een hellingshoek-
sensor, waarbij de motor afslaat bij kante-
ling. Om de motor na een kanteling weer te
starten zet u het contactslot eerst op “OFF”
en daarna op “ON”. Als u dat niet doet zal
de motor niet starten, ondanks dat de motor
wordt aangezwengeld als u op de startknop
drukt.
DAU43185
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-10 voor meer informatie.
1. Draai de sleutel naar “ON”.
Het waarschuwingslampje motorsto-
ring moet een paar seconden gaan
branden en daarna uit gaan.
LET OP
DCA16711
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid, of wanneer het waar-
schuwingslampje niet dooft, zie dan pa-
gina 3-2 voor een controle van het circuit
van het betreffende waarschuwings-
lampje.2. Schakel de versnellingsbak in de vrij-
stand. (Zie pagina 5-2.) Het vrijstand-
controlelampje moet gaan branden.
Als dit niet gebeurt, vraag dan een
Yamaha dealer het elektrische circuit
na te kijken.
U51DD0D0.book Page 1 Tuesday, November 3, 2009 12:59 PM
Page 30 of 80

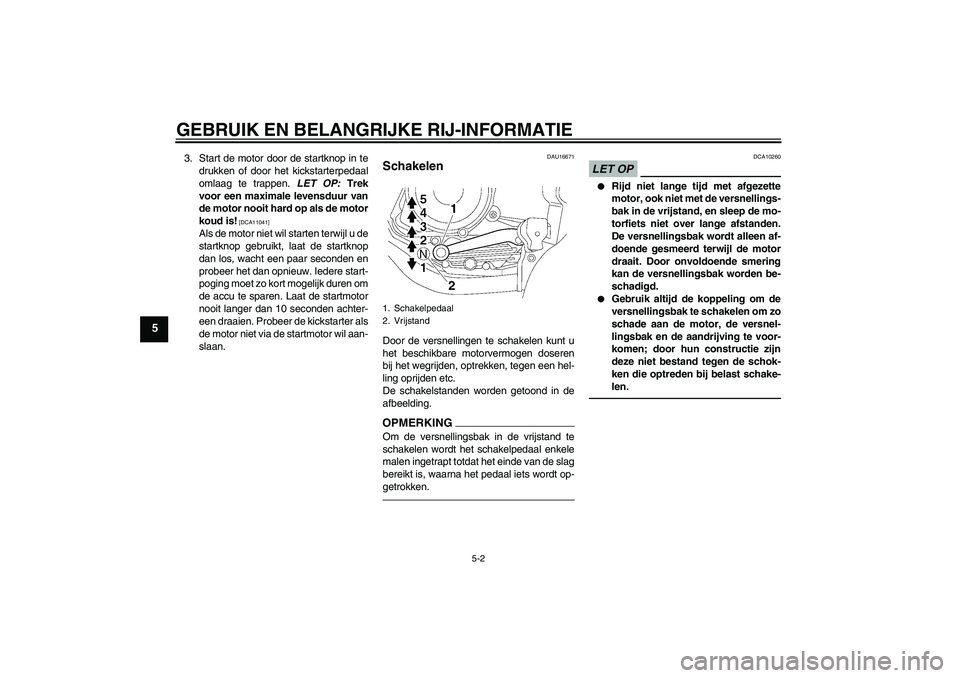

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
3. Start de motor door de startknop in te
drukken of door het kickstarterpedaal
omlaag te trappen. LET OP: Trek
voor een maximale levensduur van
de motor nooit hard op als de motor
koud is!
[DCA11041]
Als de motor niet wil starten terwijl u de
startknop gebruikt, laat de startknop
dan los, wacht een paar seconden en
probeer het dan opnieuw. Iedere start-
poging moet zo kort mogelijk duren om
de accu te sparen. Laat de startmotor
nooit langer dan 10 seconden achter-
een draaien. Probeer de kickstarter als
de motor niet via de startmotor wil aan-
slaan.
DAU16671
Schakelen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-
getrokken.
LET OP
DCA10260
Rijd niet lange tijd met afgezette
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep de mo-
torfiets niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.
Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-
len.
1. Schakelpedaal
2. Vrijstand
U51DD0D0.book Page 2 Tuesday, November 3, 2009 12:59 PM
