YAMAHA YBR125 2014 Manuale de Empleo (in Spanish)

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o daños personales.
SAU45311
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare
el motor en caso de vuelco. Para poner en
marcha el motor después de un vuelco,
debe girar el interruptor principal a “OFF” y
luego a “ON”. De lo contrario el motor no
arrancará, aunque gire al pulsar el interrup-
tor de arranque.
SAU43187
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
 La transmisión esté en la posición de
punto muerto.
 Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-11.
1. Gire la llave a la posición “ON”.
La luz de aviso de avería del motor
debe encenderse durante unos se-
gundos y luego apagarse.ATENCIÓN
SCA16712
Si la luz de aviso no se encien de inicial-
mente al girar la llave a la posición “ON”
o si dicha luz permanece encen did a,
consulte la página 3-2 para la compro-
bación del circuito de la luz de aviso.2. Ponga punto muerto. La luz indicado-
ra de punto muerto se debe encender.
Si no se enciende, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
U51DS1S0.book Page 1 Friday, August 30, 2013 8:43 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
3. Arranque el motor pulsando el inte-rruptor de arranque o accionando la
palanca de arranque.
Si el motor no arranca con el interrup-
tor de arranque, suelte el interruptor,
espere unos segundos e inténtelo de
nuevo. Cada intento de arranque
debe ser lo más breve posible a fin de
preservar la batería. No accione el
arranque durante más de 10 segun-
dos seguidos. Si el motor no arranca
con el motor de arranque, inténtelo
con el sistema de arranque a pedal.ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU16672
CambioEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.

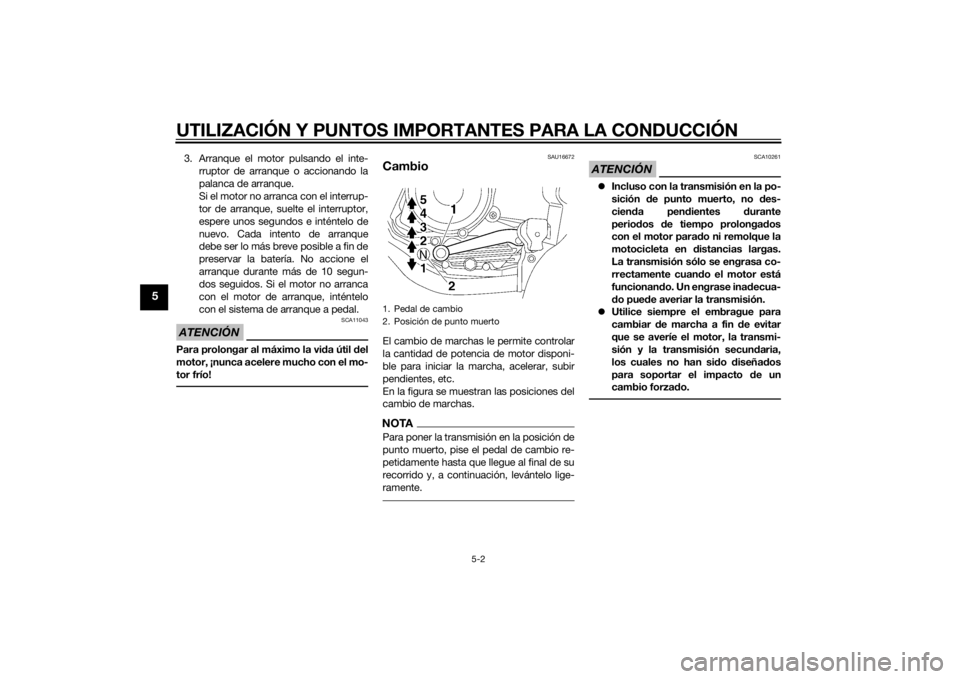

En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio re-
petidamente hasta que llegue al final de su
recorrido y, a continuación, levántelo lige-
ramente.
ATENCIÓN
SCA10261
 Incluso con la transmisión en la po-
sición de punto muerto, no des-
cien da pen dientes durante
perio dos de tiempo prolonga dos
con el motor para do ni remolque la
motocicleta en d istancias largas.
La transmisión sólo se engrasa co-
rrectamente cuan do el motor está
funcionand o. Un engrase ina decua-
d o pue de averiar la transmisión.
 Utilice siempre el embrague para
cambiar de marcha a fin d e evitar
que se averíe el motor, la transmi-
sión y la transmisión secun daria,
los cuales no han si do diseña dos
para soportar el impacto de un
cambio forza do.
1. Pedal de cambio
2. Posición de punto muerto
U51DS1S0.book Page 2 Friday, August 30, 2013 8:43 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16811
Consejos para reducir el consu-
mo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
 No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
 No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
 Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16831
Rodaje d el motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1000 km (600 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1000
km (600 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holgu-
ras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU49211
0–150 km (0–90 mi)
Evite un funcionamiento prolongado a más
de 5000 r/min.
Después de cada hora de funcionamiento,
pare el motor y déjelo enfriar entre cinco y
diez minutos.
Varíe el régimen del motor periódicamente.
No mantenga una posición fija del acelera-
dor.
150–500 km (90–300 mi)
Evite un funcionamiento prolongado a más
de 6000 r/min. Revolucione el motor libremente en todas
las marchas, pero no lo ponga a todo gas
en ningún momento.
500–1000 km (300–600 mi)
Evite el funcionamiento prolongado a todo
gas.
Evite un funcionamiento prolongado a más
de 7500 r/min.
ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento debe cam-
biarse el aceite del motor.
[SCA10282]
A partir d e 1000 km (600 mi)
Ya puede utilizar el vehículo normalmente.ATENCIÓN
SCA10311
 Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
U51DS1S0.book Page 3 Friday, August 30, 2013 8:43 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU17214
EstacionamientoCuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312
El motor y el sistema de escape
pue den calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
pue dan tocarlos y quemarse.
 No estacione en una pen diente o
sobre suelo blan do, ya que el vehí-
culo pue de volcar, con el consi-
guiente riesgo de que se pro duzca
una fuga d e gasolina y un incen dio.
 No estacione cerca de restrojos u
otros materiales inflamables en los
que se pue da pren der fuego.
U51DS1S0.book Page 4 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17245
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos de mante-
nimiento se realizan d e forma incorrec-
ta, pue de aumentar el riesgo de sufrir
d años personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
 Con el motor en marcha, las piezas
en movimiento pue den atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pue den
provocar descargas o un incen dio.
 El tener el motor en marcha durante
el mantenimiento pue de ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de
ser mortal. Consulte en la página
1-2 información a dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta durante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
U51DS1S0.book Page 1 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
SAU17342
Juego de herramientasEl juego de herramientas del propietario se
encuentra detrás del panel B. (Véase la pá-
gina 6-8).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una lla-
ve dinamométrica.
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un
concesionario Yamaha.
1. Juego de herramientas del propietarioU51DS1S0.book Page 2 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46872
NOTALas revisiones anuales deben realizarse to dos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas
(Reino Uni do).
 A partir de los 30000 km (17500 mi), repetir los intervalos de mantenimiento comenzando por el de los 6000 km (3500 mi).
 Las operaciones marcadas con un asterisco debe realizarlas un co ncesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46921
Cua dro de mantenimiento perió dico del sistema de control de emisionesN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Línea
de combusti-
ble • Comprobar si los tubos de gaso-
lina están agrietados o dañados. √√√√√
2Bujía • Comprobar estado.
• Limpiar y ajustar la distancia en-
tre electrodos. √√
• Cambiar. √√
3 *Válvula s • Comprobar holgura de la válvula.
• Ajustar.
√√√√
4 *Inyección
de gasoli-
na • Compruebe el ralentí del motor.
√√√√√√
5 *Sistema
de in duc-
ción de aire • Comprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
• Cambiar las piezas averiadas se- gún sea necesario. √√√√√
U51DS1S0.book Page 3 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
SAU1771A
Cuadro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1Filtro de aire •Limpiar.
√√
•Cambiar. √√
2Embrague • Comprobar funcionamiento.
• Ajustar.
√√√√√
3 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4 *Freno trasero • Comprobar funcionamiento y
ajustar el juego del pedal de fre-
no. √√√√√√
• Cambiar zapatas. Siempre que lleguen al límite de desgaste
5 *Tu b o de freno • Comprobar si está agrietado o
dañado.
• Comprobar si la posición y la fija- ción son correctas. √√√√√
• Cambiar. Cada 4 años
6 *Líqui do de freno • Cambiar. Cada 2 años
7 *Rue das • Comprobar si están descentra-
das o dañadas. √√√√
8 *Neumáticos • Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
U51DS1S0.book Page 4 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
9*Cojinetes de rue da • Comprobar si los cojinetes están
flojos o dañados. √√√√
10 *Bujes
del pivote del
basculante • Comprobar que los conjuntos de
bujes no estén flojos. √√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 10000 km (6000 mi)
11 Ca
dena de transmi-
sión • Compruebe la holgura, la alinea-
ción y el estado de la cadena.
• Ajuste y lubrique la cadena con un lubricante especial para cade-
nas con juntas tóricas. Cada 1000 km (600 mi) y después de lavar la
motocicleta, utilizarla con lluvia o
en lugares húmedos
12 *Cojinetes
de direc-
ción • Comprobar el juego de los cojine-
tes y si la dirección está dura. √√√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 24000 km (14000 mi)
13 *Fijaciones
del basti-
d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados. √√√√√
14 Eje pivote
de la ma-
neta de freno • Lubricar con grasa de silicona.
√√√√√
15 Eje pivote
del pe dal
d e freno • Lubricar con grasa a base de ja-
bón de litio. √√√√√
16 Eje pivote
de la ma-
neta de embrague • Lubricar con grasa a base de ja-
bón de litio. √√√√√
17 Caballete lateral,
caballete central • Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO L
ECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
U51DS1S0.book Page 5 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
SAU18661
NOTAEl filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorien tos.18*Interruptor
del ca-
ballete lateral • Comprobar funcionamiento.
√√√√√√
19 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite. √√√√
20 *Conjuntos amorti-
gua
dores • Comprobar funcionamiento y si
los amortiguadores pierden acei-
te. √√√√
21 Aceite de motor •Cambiar.
• Comprobar nivel de aceite y si
existen fugas. √√√√√√
22 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.
√√√√√√
23 Piezas móviles y ca-
bles • Lubricar.
√√√√√
24 *Puño del acelera dor • Comprobar funcionamiento.
• Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
• Lubrique la caja del cable y del puño. √√√√√
25 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)U51DS1S0.book Page 6 Friday, August 30, 2013 8:43 AM
