YAMAHA YBR250 2009 Manuale de Empleo (in Spanish)

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.

No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distanciaal suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.


Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-16 las especifica-
ciones de los neumáticos e información adi-
cional sobre su sustitución.
U5D1S1S0.book Page 4 Friday, September 5, 2008 1:35 PM

DESCRIPCIÓN
2-1
2
SAU10410
Vista izquierda1. Tornillo de ajuste del ralentí (página 6-15)
2. Batería (página 6-28)
3. Fusible principal (página 6-30)
4. Caja de fusibles (página 6-30)
5. Compartimento porta objetos (página 3-10)
6. Asa de agarre
7. Cerradura del asiento (página 3-9)
8. Pedal de cambio (página 3-6)9. Perno de drenaje del aceite del motor (página 6-12)U5D1S1S0.book Page 1 Friday, September 5, 2008 1:35 PM

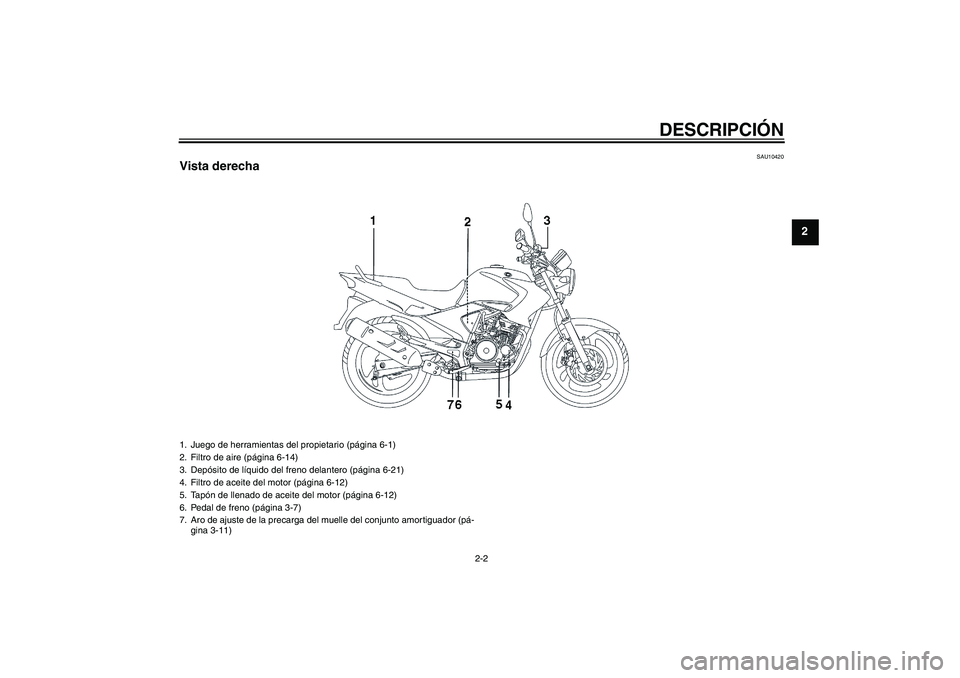

DESCRIPCIÓN
2-2
2
SAU10420
Vista derecha1. Juego de herramientas del propietario (página 6-1)
2. Filtro de aire (página 6-14)
3. Depósito de líquido del freno delantero (página 6-21)
4. Filtro de aceite del motor (página 6-12)
5. Tapón de llenado de aceite del motor (página 6-12)
6. Pedal de freno (página 3-7)
7. Aro de ajuste de la precarga del muelle del conjunto amortiguador (pá-
gina 3-11)
U5D1S1S0.book Page 2 Friday, September 5, 2008 1:35 PM

DESCRIPCIÓN
2-3
2
SAU10430
Mandos e instrumentos1. Maneta de embrague (página 3-6)
2. Interruptores del lado izquierdo del manillar (página 3-5)
3. Velocímetro (página 3-3)
4. Visor multifunción (página 3-3)
5. Tacómetro (página 3-3)
6. Maneta del freno delantero (página 3-6)
7. Puño del acelerador (página 6-15)
8. Interruptores del lado derecho del manillar (página 3-5)9. Interruptor principal (página 3-1)
10.Tapón del depósito de gasolina (página 3-7)U5D1S1S0.book Page 3 Friday, September 5, 2008 1:35 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10460
Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU10570
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero y la luz de posición se encienden y
se puede arrancar el motor. La llave no se
puede extraer.
NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición“OFF”.
SAU10661
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10061
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-trol o sufrir un accidente.
SAU10691
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda o a la derecha.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
OFF ON
LOCK
1. Empujar.
2. Girar.
U5D1S1S0.book Page 1 Friday, September 5, 2008 1:35 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
Para desbloquear la direcciónEmpuje la llave en el interruptor principal y
luego gírela a la posición “OFF” sin dejar de
empujarla.
SAU11003
Testigos y luces de advertencia
SAU11030
Luces indicadoras de
intermitencia“” y“”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11060
Luz indicadora de punto muerto“”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11350
Luz de aviso del nivel de gasolina“”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximadamen-
te por debajo de 4.5 L (1.19 US gal,
0.99 Imp.gal). Cuando ocurra esto, ponga
gasolina lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
SAU11471
Luz de aviso de avería del motor“”
Esta luz de aviso se enciende o parpadea si
un circuito eléctrico de control del motor no
funciona correctamente. En ese caso, haga
revisar el sistema de autodiagnóstico en un
concesionario Yamaha.
1. Empujar.
2. Girar.
1. Luz indicadora de intermitencia“”
2. Luz indicadora de punto muerto“”
3. Luz indicadora de la luz de carretera“”
4. Luz de aviso del nivel de gasolina“”
5. Luz de aviso de avería del motor“”
Km/h
20 406080100
120
140
160
N
x1000r/min
10 456
7
8
9 3
2
1
Km
11
RESET SELECT
TRIP
ODO2
3
5
1
4 1
U5D1S1S0.book Page 2 Friday, September 5, 2008 1:35 PM

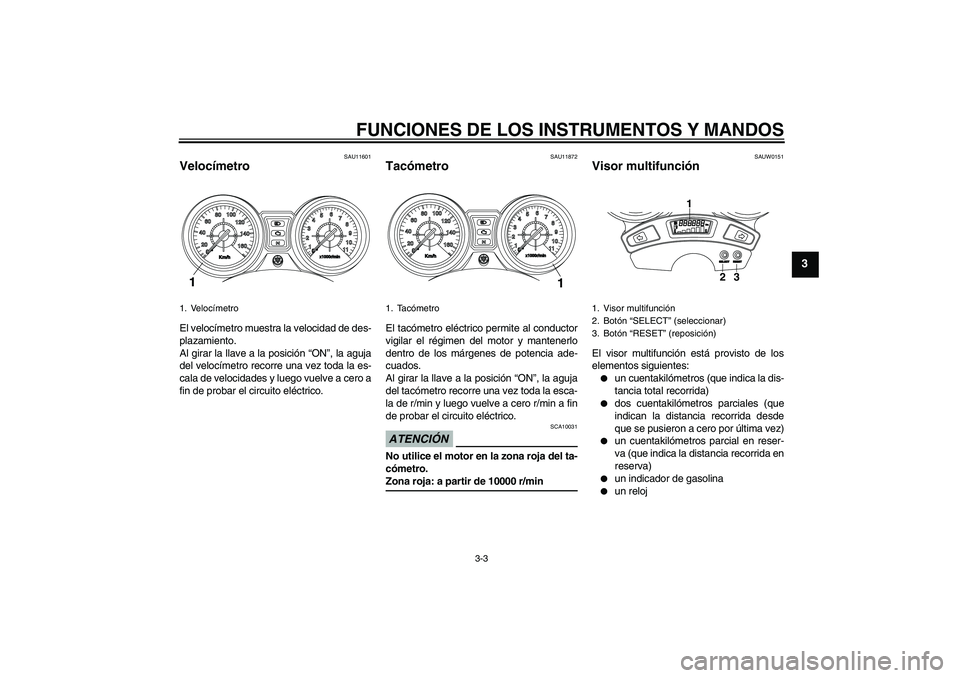

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU11601
Velocímetro El velocímetro muestra la velocidad de des-
plazamiento.
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.
SAU11872
Tacómetro El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.ATENCIÓN
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 10000 r/min
SAUW0151
Visor multifunción El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida en
reserva)


un indicador de gasolina


un reloj
1. Velocímetro
1. Tacómetro
1. Visor multifunción
2. Botón “SELECT” (seleccionar)
3. Botón “RESET” (reposición)
Km
RESET SELECT
TRIP
ODO
1
2
3
U5D1S1S0.book Page 3 Friday, September 5, 2008 1:35 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
NOTAAsegúrese de girar la llave a la posición
“ON” antes de utilizar los botones “SE-LECT” y “RESET”.
Cuentakilómetros, cuentakilómetros
parcial y reloj
Al pulsar el botón “SELECT” la indicación
cambia entre cuentakilómetros “ODO” y
cuentakilómetros parcial “TRIP 1”, “TRIP 2”
y reloj en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → reloj → ODO
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-2), la indicación
del cuentakilómetros cambia automática-
mente a cuentakilómetros parcial en reser-
va de gasolina “F-TRIP” y empieza a contar
la distancia recorrida desde ese punto. En
ese caso, al pulsar el botón “SELECT” la in-
dicación entre los diferentes modos de
cuentakilómetros parcial, cuentakilómetros
y reloj cambia en el orden siguiente:
F-TRIP → TRIP 1 → TRIP 2 → reloj →
ODO → F-TRIP
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, estese pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
Modo reloj
Para poner el reloj en hora:
1. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
3. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
4. Pulse el botón “RESET” para ajustar
los minutos.
5. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
Indicador de gasolina
Con la llave en la posición “ON”, el indica-
dor de gasolina indica la cantidad de gaso-
lina que queda en el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el nivel de gaso-
lina llega al segmento inferior junto a la “E”,el indicador de aviso del nivel de gasolina y
el propio segmento inferior parpadean.
Ponga gasolina lo antes posible.
U5D1S1S0.book Page 4 Friday, September 5, 2008 1:35 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU12347
Interruptores del manillar Izquierda
Derecha
SAU12350
Interruptor de ráfagas“”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor“/”
Sitúe este interruptor en“” antes de
arrancar el motor. Sitúe este interruptor
en“” para parar el motor en caso de
emergencia, por ejemplo si el vehículo vuel-
ca o se atasca el cable del acelerador.
SAU12711
Interruptor de arranque“”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor.
1. Interruptor de ráfagas“”
2. Conmutador de la luz “HI/LO”
3. Interruptor de intermitencia“/”
4. Interruptor de la bocina“”
1. Interruptor de paro del motor“/”
2. Interruptor de arranque“”
U5D1S1S0.book Page 5 Friday, September 5, 2008 1:35 PM

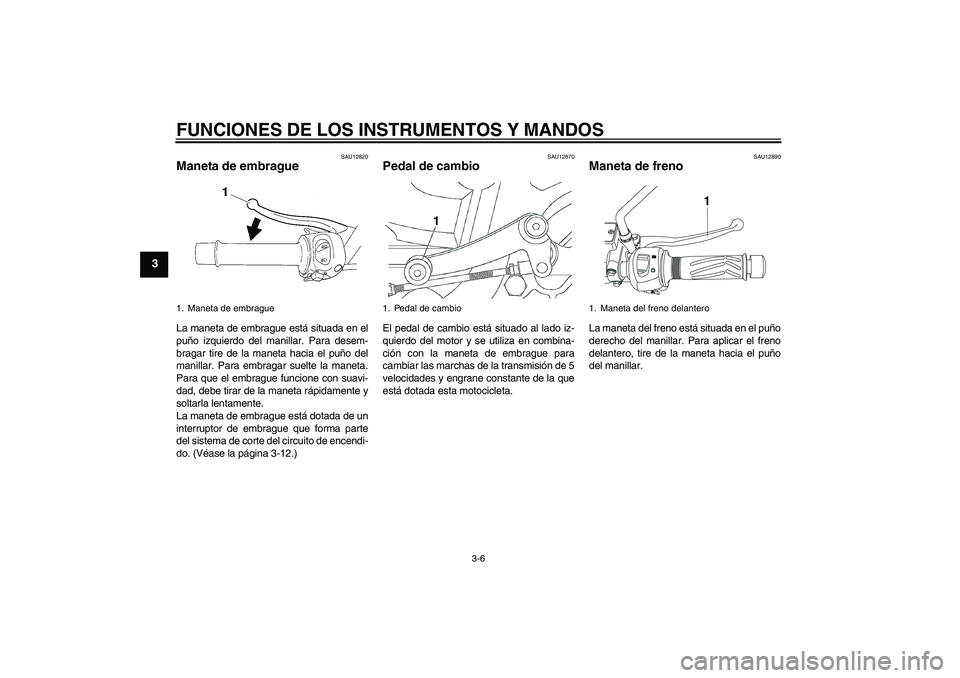

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU12820
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-12.)
SAU12870
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 5
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU12890
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
1. Maneta de embrague
1. Pedal de cambio
1. Maneta del freno delantero
U5D1S1S0.book Page 6 Friday, September 5, 2008 1:35 PM
