MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6

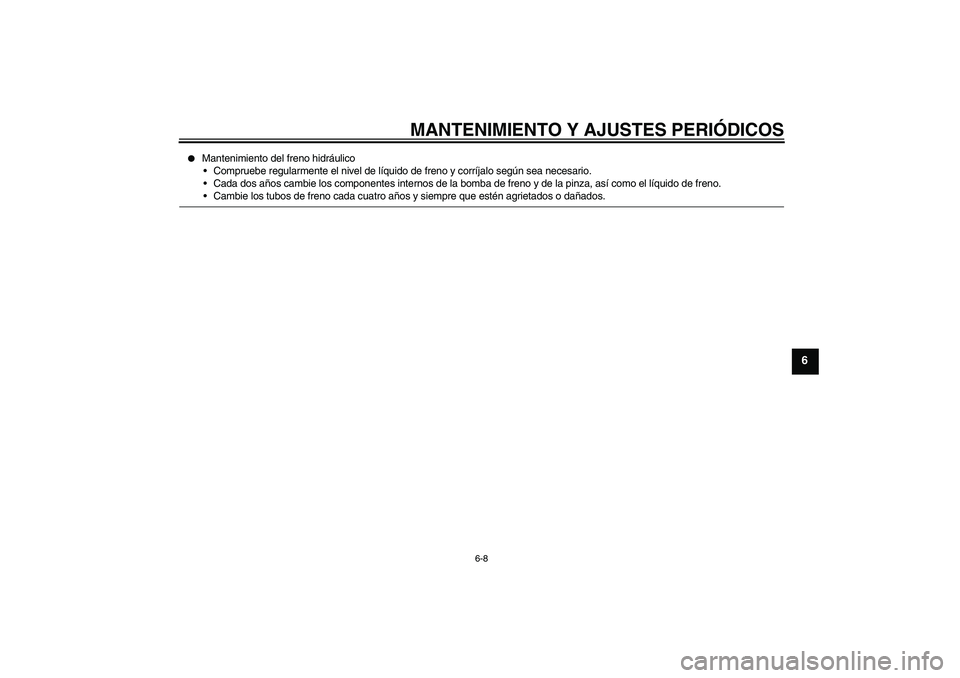

Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U5D1S1S0.book Page 8 Friday, September 5, 2008 1:35 PM
Page 42 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU18722

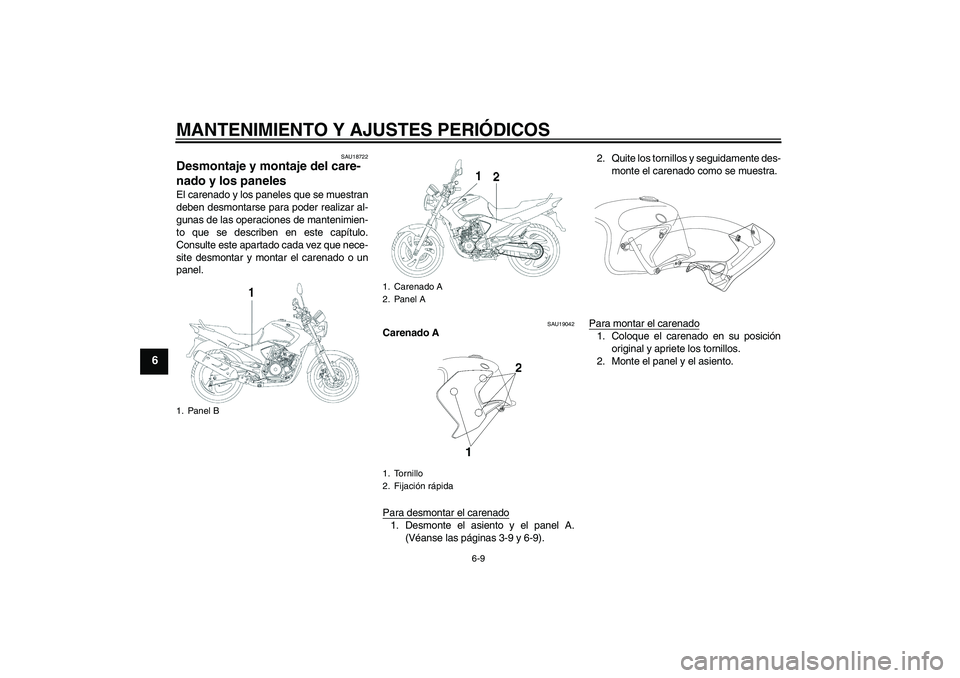

Desmontaje y montaje del care-
nado y los paneles El carenado y los paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar el carenado o un
panel.
SAU19042
Carenado A
Para desmontar el carenado1. Desmonte el asiento y el panel A.
(Véanse las páginas 3-9 y 6-9).2. Quite los tornillos y seguidamente des-
monte el carenado como se muestra.
Para montar el carenado
1. Coloque el carenado en su posición
original y apriete los tornillos.
2. Monte el panel y el asiento.
1. Panel B
1. Carenado A
2. Panel A
1. Tornillo
2. Fijación rápida
U5D1S1S0.book Page 9 Friday, September 5, 2008 1:35 PM
Page 43 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
SAUW0112

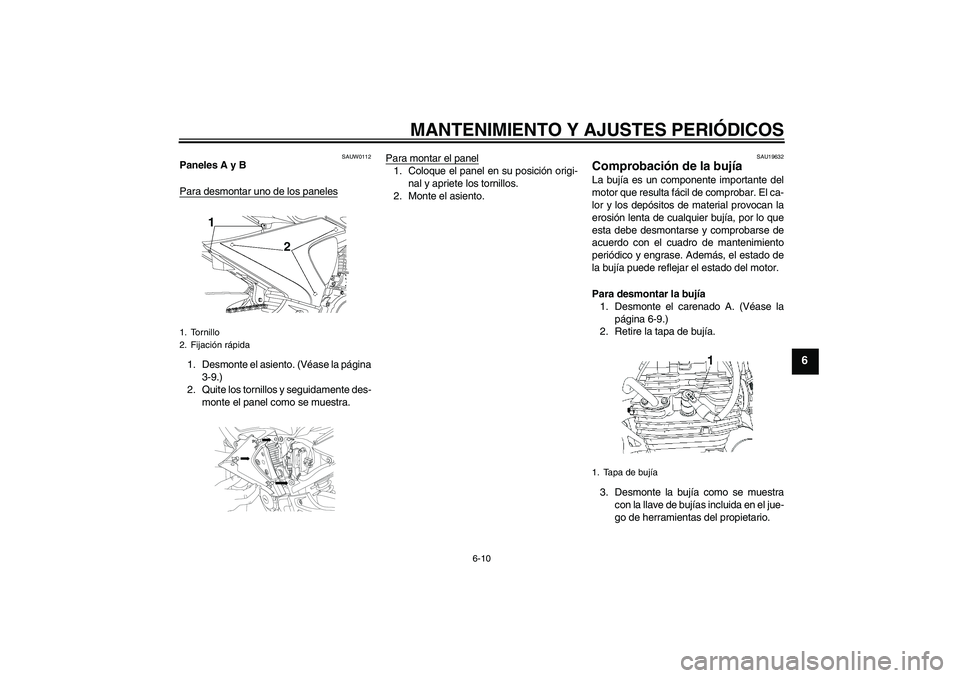

Paneles A y B
Para desmontar uno de los paneles1. Desmonte el asiento. (Véase la página
3-9.)
2. Quite los tornillos y seguidamente des-
monte el panel como se muestra.Para montar el panel
1. Coloque el panel en su posición origi-
nal y apriete los tornillos.
2. Monte el asiento.
SAU19632
Comprobación de la bujía La bujía es un componente importante del
motor que resulta fácil de comprobar. El ca-
lor y los depósitos de material provocan la
erosión lenta de cualquier bujía, por lo que
esta debe desmontarse y comprobarse de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Desmonte el carenado A. (Véase la
página 6-9.)
2. Retire la tapa de bujía.
3. Desmonte la bujía como se muestra
con la llave de bujías incluida en el jue-
go de herramientas del propietario.
1. Tornillo
2. Fijación rápida
1. Tapa de bujía
U5D1S1S0.book Page 10 Friday, September 5, 2008 1:35 PM
Page 44 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6

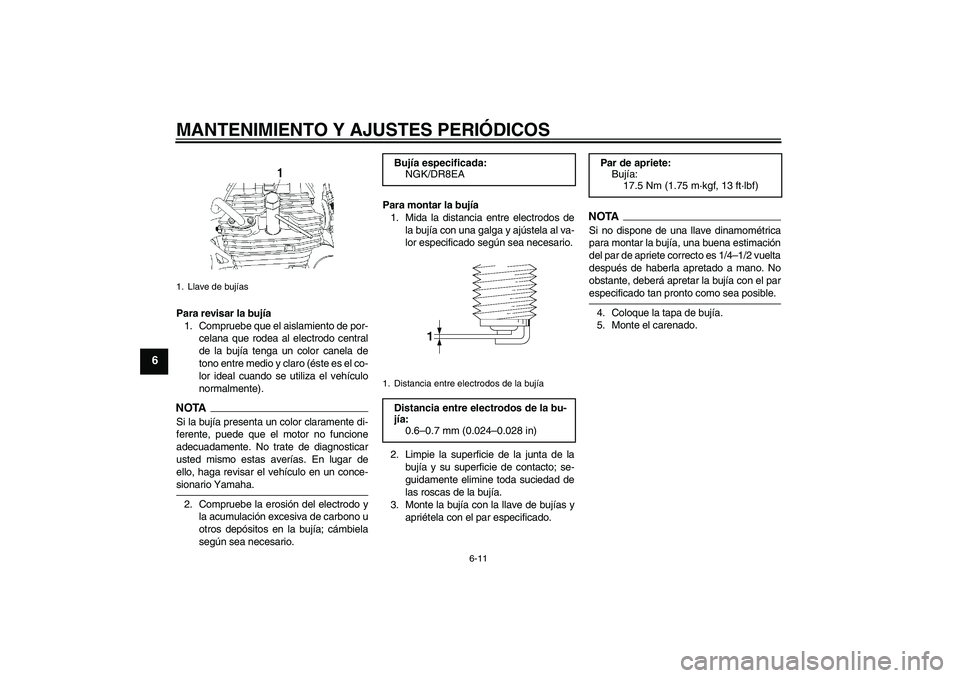

Para revisar la bujía
1. Compruebe que el aislamiento de por-
celana que rodea al electrodo central
de la bujía tenga un color canela de
tono entre medio y claro (éste es el co-
lor ideal cuando se utiliza el vehículo
normalmente).NOTASi la bujía presenta un color claramente di-
ferente, puede que el motor no funcione
adecuadamente. No trate de diagnosticar
usted mismo estas averías. En lugar de
ello, haga revisar el vehículo en un conce-sionario Yamaha.
2. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en la bujía; cámbiela
según sea necesario.Para montar la bujía
1. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al va-
lor especificado según sea necesario.
2. Limpie la superficie de la junta de la
bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el parespecificado tan pronto como sea posible.
4. Coloque la tapa de bujía.
5. Monte el carenado.
1. Llave de bujías
Bujía especificada:
NGK/DR8EA1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.6–0.7 mm (0.024–0.028 in)
Par de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 13 ft·lbf)
U5D1S1S0.book Page 11 Friday, September 5, 2008 1:35 PM
Page 45 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
SAU37804

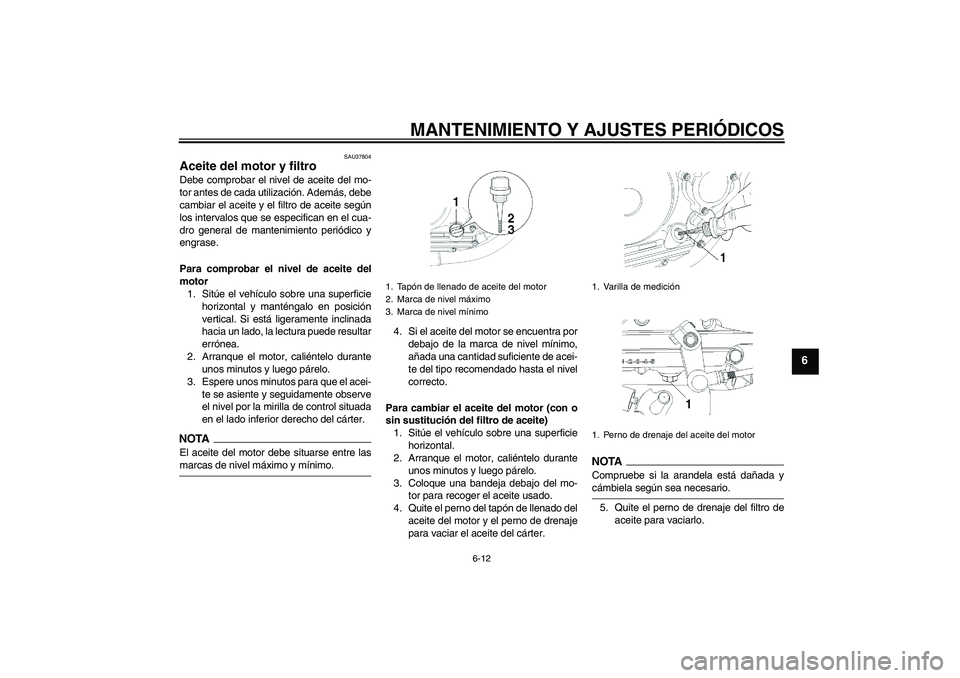

Aceite del motor y filtro Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el filtro de aceite según
los intervalos que se especifican en el cua-
dro general de mantenimiento periódico y
engrase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resultar
errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla de control situada
en el lado inferior derecho del cárter.NOTAEl aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta el nivel
correcto.
Para cambiar el aceite del motor (con o
sin sustitución del filtro de aceite)
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
4. Quite el perno del tapón de llenado del
aceite del motor y el perno de drenaje
para vaciar el aceite del cárter.
NOTACompruebe si la arandela está dañada ycámbiela según sea necesario.
5. Quite el perno de drenaje del filtro de
aceite para vaciarlo.
1. Tapón de llenado de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Varilla de medición
1. Perno de drenaje del aceite del motor
U5D1S1S0.book Page 12 Friday, September 5, 2008 1:35 PM
Page 46 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
NOTAOmita los pasos 6–8 si no va a cambiar elfiltro de aceite.

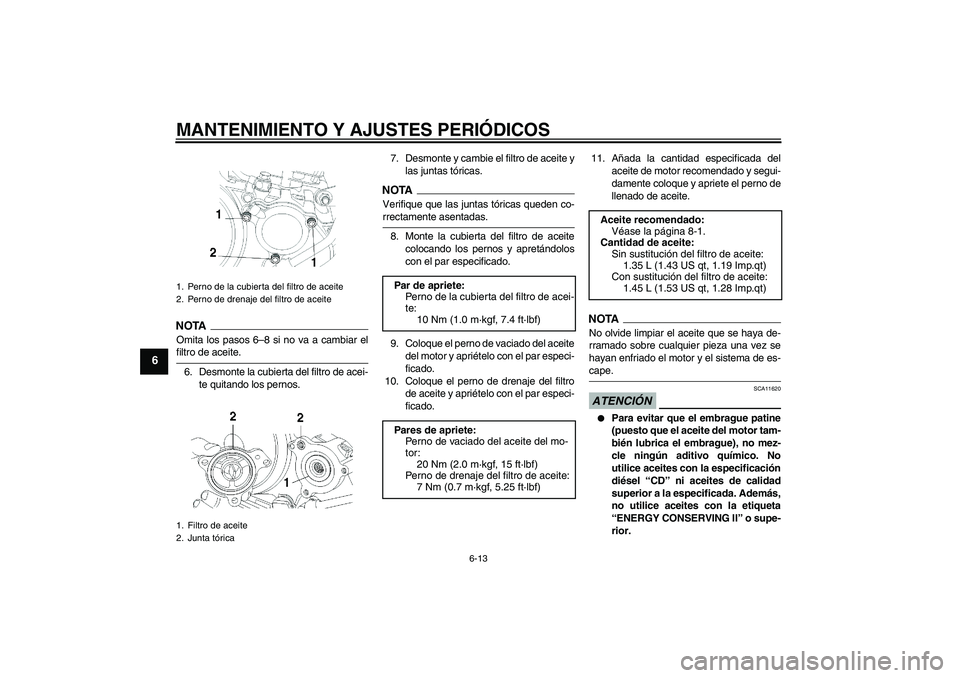

6. Desmonte la cubierta del filtro de acei-
te quitando los pernos.7. Desmonte y cambie el filtro de aceite y
las juntas tóricas.
NOTAVerifique que las juntas tóricas queden co-rrectamente asentadas.
8. Monte la cubierta del filtro de aceite
colocando los pernos y apretándolos
con el par especificado.
9. Coloque el perno de vaciado del aceite
del motor y apriételo con el par especi-
ficado.
10. Coloque el perno de drenaje del filtro
de aceite y apriételo con el par especi-
ficado.11. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el perno de
llenado de aceite.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-cape.ATENCIÓN
SCA11620
Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
1. Perno de la cubierta del filtro de aceite
2. Perno de drenaje del filtro de aceite
1. Filtro de aceite
2. Junta tórica
Par de apriete:
Perno de la cubierta del filtro de acei-
te:
10 Nm (1.0 m·kgf, 7.4 ft·lbf)
Pares de apriete:
Perno de vaciado del aceite del mo-
tor:
20 Nm (2.0 m·kgf, 15 ft·lbf)
Perno de drenaje del filtro de aceite:
7 Nm (0.7 m·kgf, 5.25 ft·lbf)
Aceite recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
1.35 L (1.43 US qt, 1.19 Imp.qt)
Con sustitución del filtro de aceite:
1.45 L (1.53 US qt, 1.28 Imp.qt)
U5D1S1S0.book Page 13 Friday, September 5, 2008 1:35 PM
Page 47 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
Asegúrese de que no penetre nin-gún material extraño en el cárter.
12. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
13. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU20881

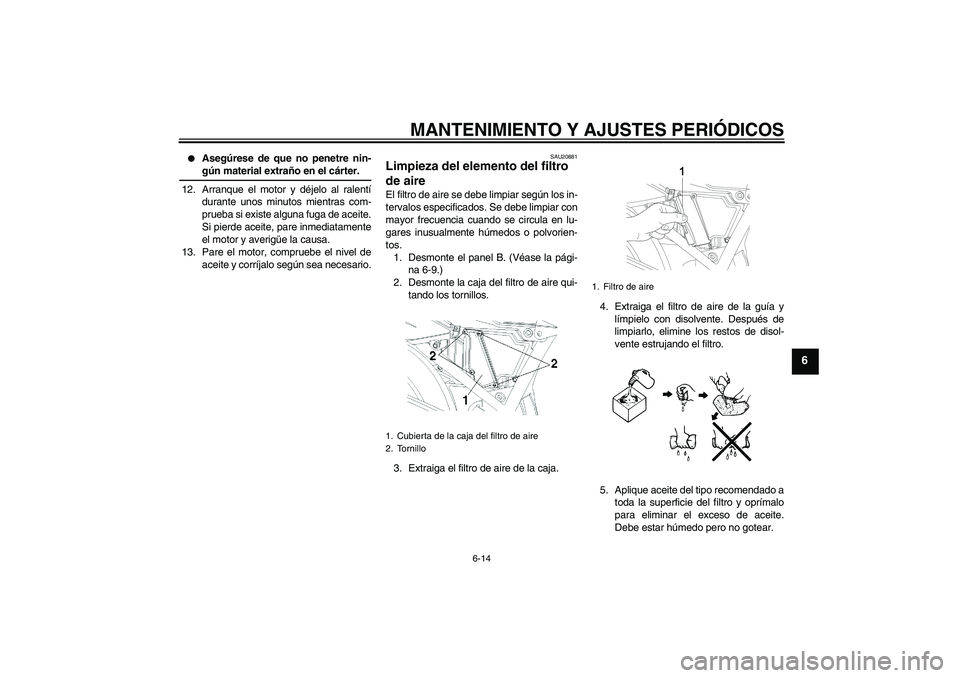

Limpieza del elemento del filtro
de aire El filtro de aire se debe limpiar según los in-
tervalos especificados. Se debe limpiar con
mayor frecuencia cuando se circula en lu-
gares inusualmente húmedos o polvorien-
tos.
1. Desmonte el panel B. (Véase la pági-
na 6-9.)
2. Desmonte la caja del filtro de aire qui-
tando los tornillos.
3. Extraiga el filtro de aire de la caja.4. Extraiga el filtro de aire de la guía y
límpielo con disolvente. Después de
limpiarlo, elimine los restos de disol-
vente estrujando el filtro.
5. Aplique aceite del tipo recomendado a
toda la superficie del filtro y oprímalo
para eliminar el exceso de aceite.
Debe estar húmedo pero no gotear.1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
1
U5D1S1S0.book Page 14 Friday, September 5, 2008 1:35 PM
Page 48 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6

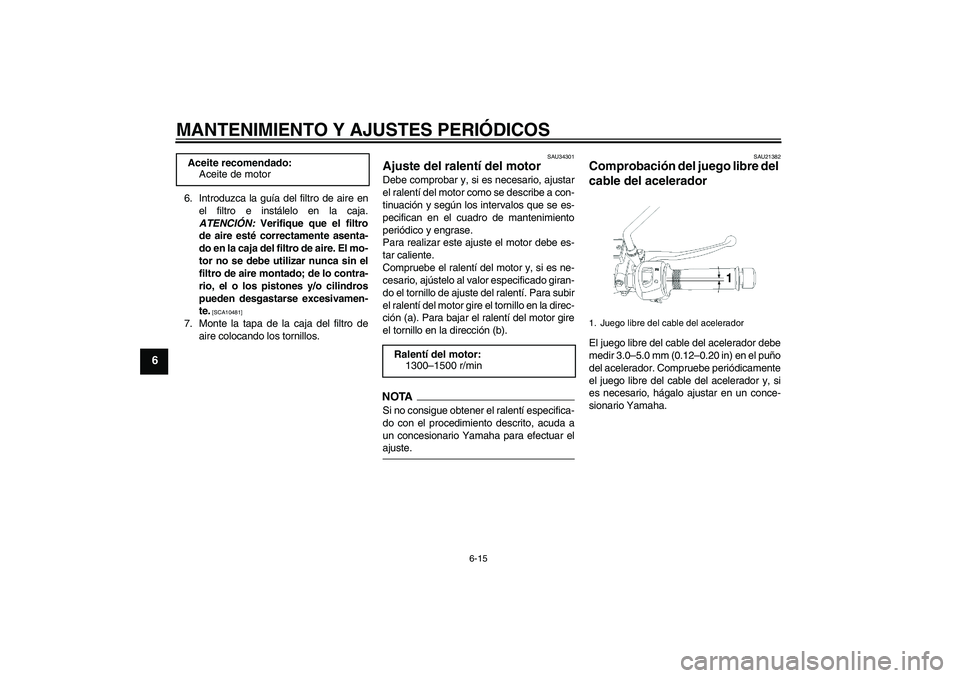

6. Introduzca la guía del filtro de aire en
el filtro e instálelo en la caja.
ATENCIÓN: Verifique que el filtro
de aire esté correctamente asenta-
do en la caja del filtro de aire. El mo-
tor no se debe utilizar nunca sin el
filtro de aire montado; de lo contra-
rio, el o los pistones y/o cilindros
pueden desgastarse excesivamen-
te.
[SCA10481]
7. Monte la tapa de la caja del filtro de
aire colocando los tornillos.
SAU34301
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.
Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado giran-
do el tornillo de ajuste del ralentí. Para subir
el ralentí del motor gire el tornillo en la direc-
ción (a). Para bajar el ralentí del motor gire
el tornillo en la dirección (b).NOTASi no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.
SAU21382
Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha. Aceite recomendado:
Aceite de motor
Ralentí del motor:
1300–1500 r/min
1. Juego libre del cable del acelerador
U5D1S1S0.book Page 15 Friday, September 5, 2008 1:35 PM
Page 49 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
SAU21401

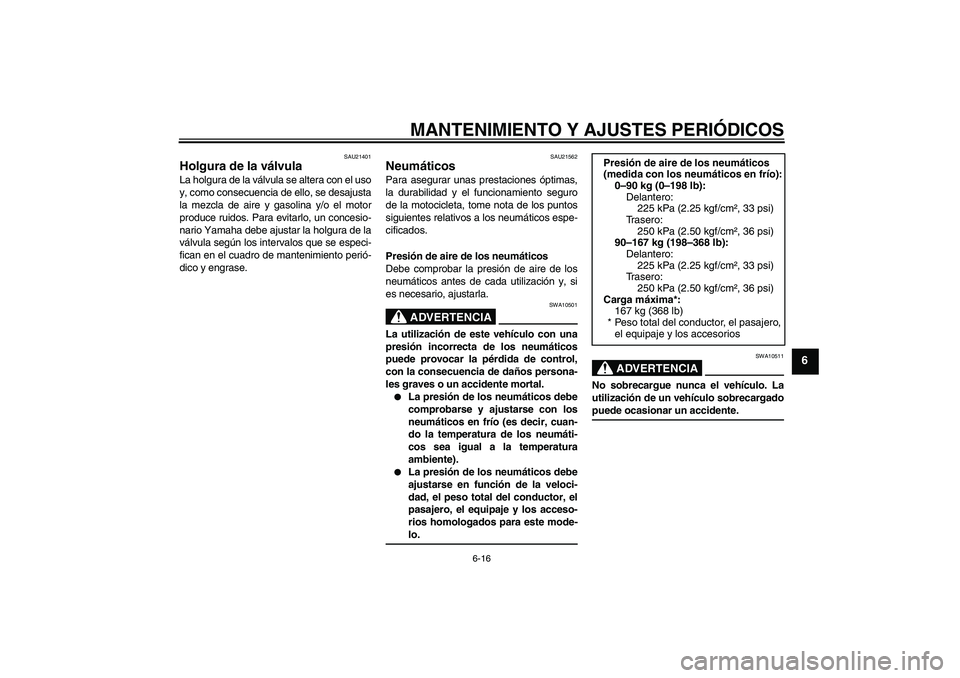

Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21562
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-lo.
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargadopuede ocasionar un accidente.Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
90–167 kg (198–368 lb):
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
Carga máxima*:
167 kg (368 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
U5D1S1S0.book Page 16 Friday, September 5, 2008 1:35 PM

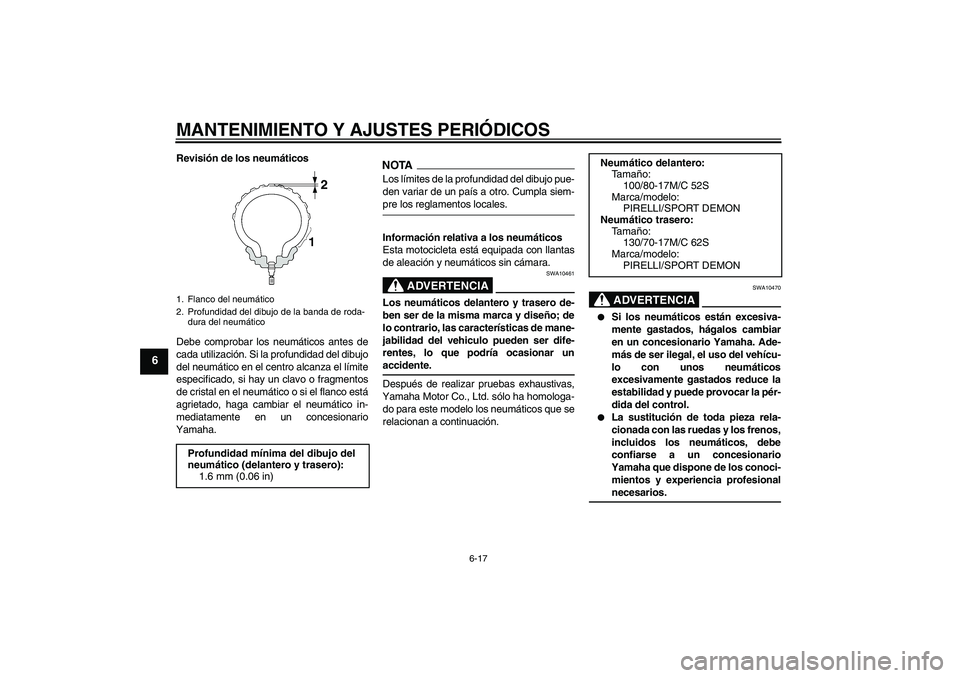

Page 50 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-pre los reglamentos locales.
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara.
ADVERTENCIA
SWA10461
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario, las características de mane-
jabilidad del vehiculo pueden ser dife-
rentes, lo que podría ocasionar unaccidente.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
ADVERTENCIA
SWA10470
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesionalnecesarios.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
Neumático delantero:
Ta m año:
100/80-17M/C 52S
Marca/modelo:
PIRELLI/SPORT DEMON
Neumático trasero:
Ta m año:
130/70-17M/C 62S
Marca/modelo:
PIRELLI/SPORT DEMON
U5D1S1S0.book Page 17 Friday, September 5, 2008 1:35 PM
