YAMAHA YBR250 2009 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2009, Model line: YBR250, Model: YAMAHA YBR250 2009Pages: 82, tamaño PDF: 4.98 MB

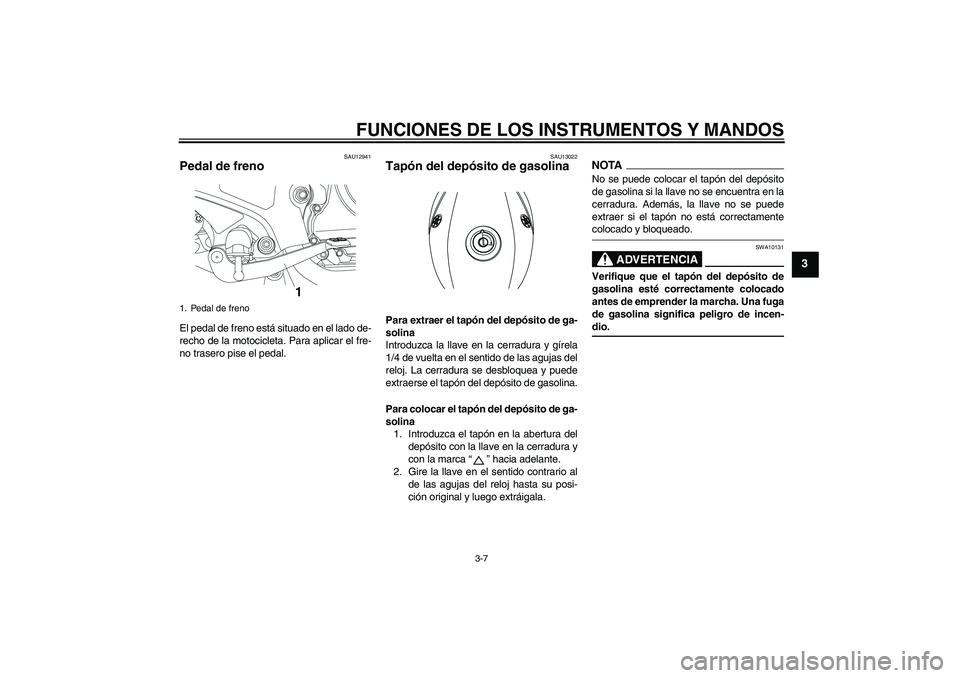

Page 21 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU13022
Tapón del depósito de gasolina Para extraer el tapón del depósito de ga-
solina
Introduzca la llave en la cerradura y gírela
1/4 de vuelta en el sentido de las agujas del
reloj. La cerradura se desbloquea y puede
extraerse el tapón del depósito de gasolina.
Para colocar el tapón del depósito de ga-
solina
1. Introduzca el tapón en la abertura del
depósito con la llave en la cerradura y
con la marca“” hacia adelante.
2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original y luego extráigala.
NOTANo se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamentecolocado y bloqueado.
ADVERTENCIA
SWA10131
Verifique que el tapón del depósito de
gasolina esté correctamente colocado
antes de emprender la marcha. Una fuga
de gasolina significa peligro de incen-dio.
1. Pedal de freno
U5D1S1S0.book Page 7 Friday, September 5, 2008 1:35 PM

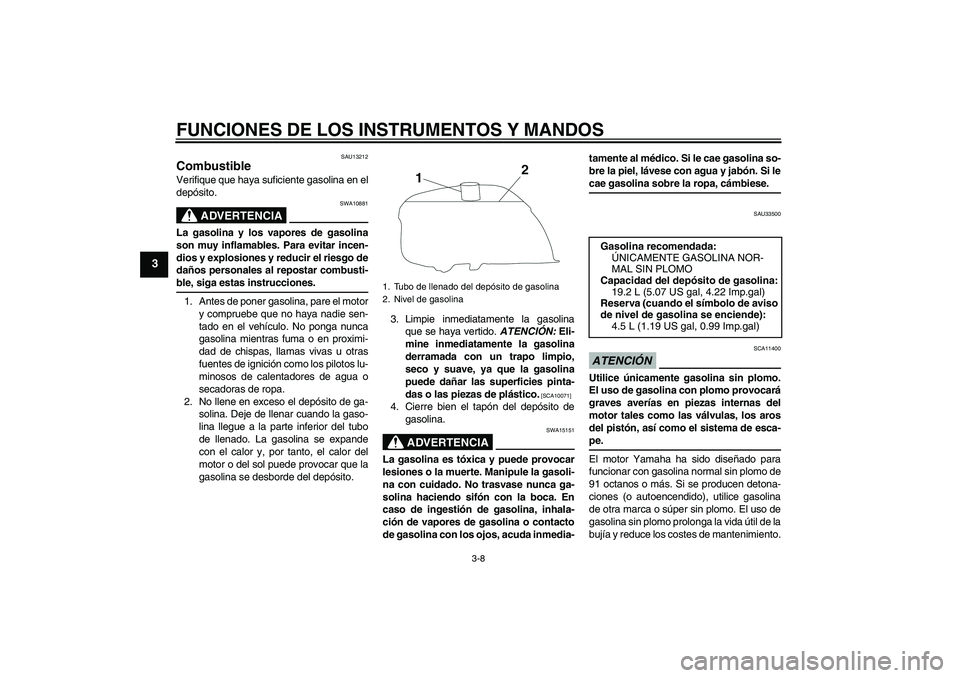

Page 22 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
SAU13212
Combustible Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Deje de llenar cuando la gaso-
lina llegue a la parte inferior del tubo
de llenado. La gasolina se expande
con el calor y, por tanto, el calor del
motor o del sol puede provocar que la
gasolina se desborde del depósito.3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU33500
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
19.2 L (5.07 US gal, 4.22 Imp.gal)
Reserva (cuando el símbolo de aviso
de nivel de gasolina se enciende):
4.5 L (1.19 US gal, 0.99 Imp.gal)
U5D1S1S0.book Page 8 Friday, September 5, 2008 1:35 PM

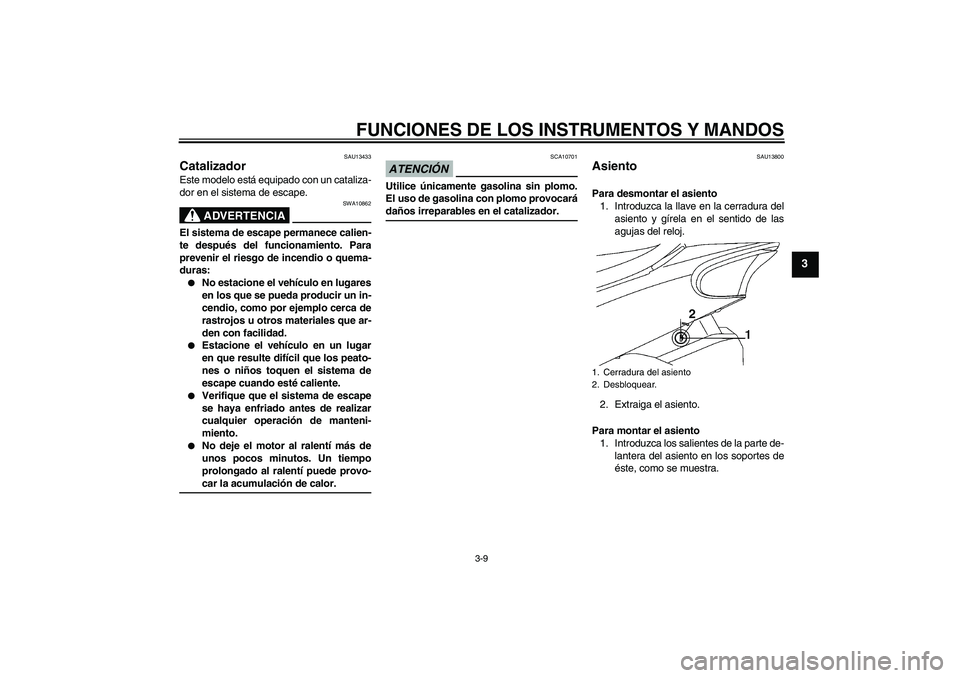

Page 23 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU13433
Catalizador Este modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-car la acumulación de calor.
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocarádaños irreparables en el catalizador.
SAU13800
Asiento Para desmontar el asiento
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido de las
agujas del reloj.
2. Extraiga el asiento.
Para montar el asiento
1. Introduzca los salientes de la parte de-
lantera del asiento en los soportes de
éste, como se muestra.1. Cerradura del asiento
2. Desbloquear.
U5D1S1S0.book Page 9 Friday, September 5, 2008 1:35 PM

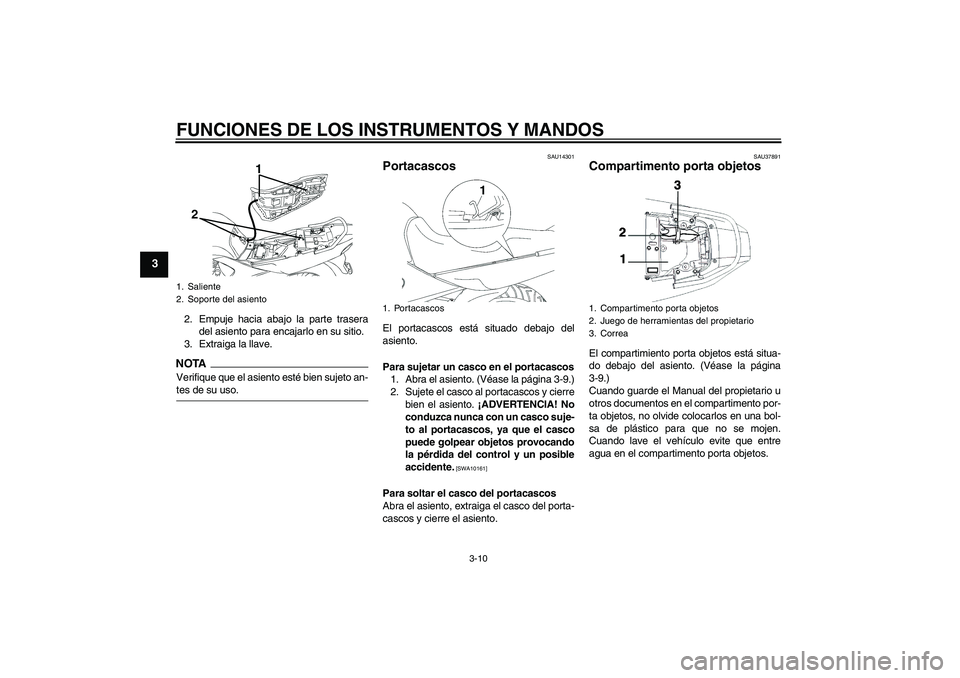

Page 24 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
2. Empuje hacia abajo la parte trasera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.NOTAVerifique que el asiento esté bien sujeto an-tes de su uso.
SAU14301
Portacascos El portacascos está situado debajo del
asiento.
Para sujetar un casco en el portacascos
1. Abra el asiento. (Véase la página 3-9.)
2. Sujete el casco al portacascos y cierre
bien el asiento. ¡ADVERTENCIA! No
conduzca nunca con un casco suje-
to al portacascos, ya que el casco
puede golpear objetos provocando
la pérdida del control y un posible
accidente.
[SWA10161]
Para soltar el casco del portacascos
Abra el asiento, extraiga el casco del porta-
cascos y cierre el asiento.
SAU37891
Compartimento porta objetos El compartimiento porta objetos está situa-
do debajo del asiento. (Véase la página
3-9.)
Cuando guarde el Manual del propietario u
otros documentos en el compartimento por-
ta objetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen.
Cuando lave el vehículo evite que entre
agua en el compartimento porta objetos.
1. Saliente
2. Soporte del asiento
1. Portacascos
1. Compartimento porta objetos
2. Juego de herramientas del propietario
3. Correa
U5D1S1S0.book Page 10 Friday, September 5, 2008 1:35 PM

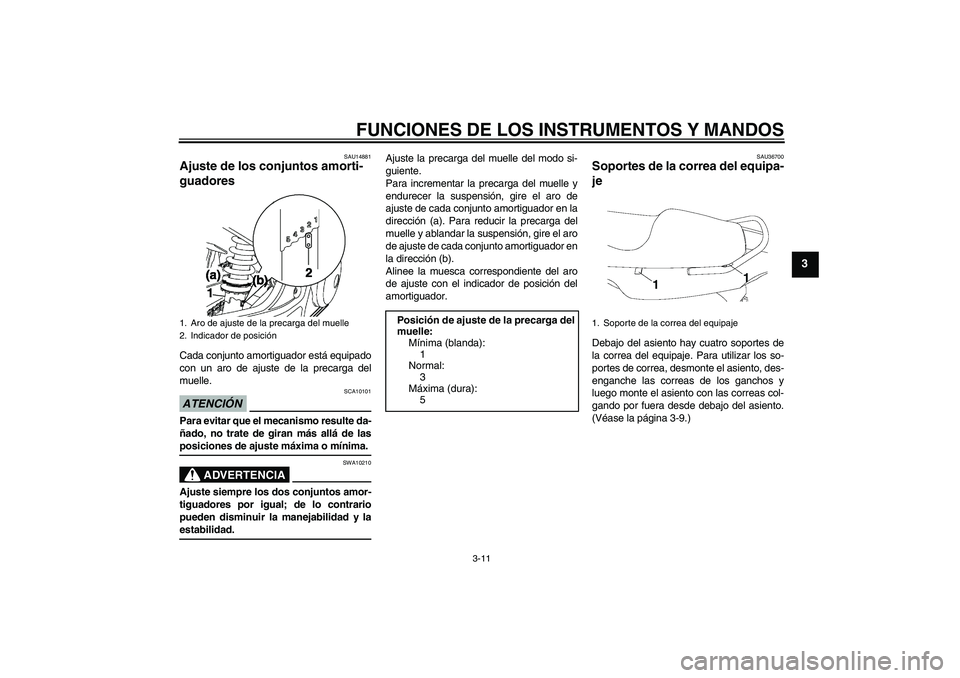

Page 25 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU14881
Ajuste de los conjuntos amorti-
guadores Cada conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de lasposiciones de ajuste máxima o mínima.
ADVERTENCIA
SWA10210
Ajuste siempre los dos conjuntos amor-
tiguadores por igual; de lo contrario
pueden disminuir la manejabilidad y laestabilidad.Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste de cada conjunto amortiguador en la
dirección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el aro
de ajuste de cada conjunto amortiguador en
la dirección (b).
Alinee la muesca correspondiente del aro
de ajuste con el indicador de posición del
amortiguador.
SAU36700
Soportes de la correa del equipa-
je Debajo del asiento hay cuatro soportes de
la correa del equipaje. Para utilizar los so-
portes de correa, desmonte el asiento, des-
enganche las correas de los ganchos y
luego monte el asiento con las correas col-
gando por fuera desde debajo del asiento.
(Véase la página 3-9.)
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
5
1. Soporte de la correa del equipaje
U5D1S1S0.book Page 11 Friday, September 5, 2008 1:35 PM

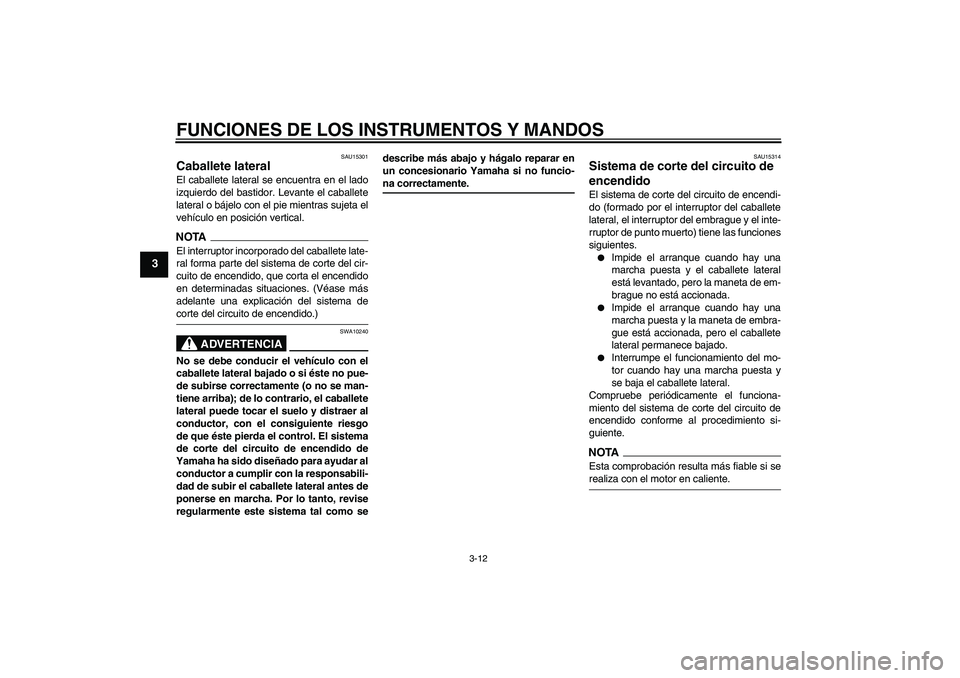

Page 26 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU15301
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema decorte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como sedescribe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
SAU15314
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
NOTAEsta comprobación resulta más fiable si serealiza con el motor en caliente.
U5D1S1S0.book Page 12 Friday, September 5, 2008 1:35 PM

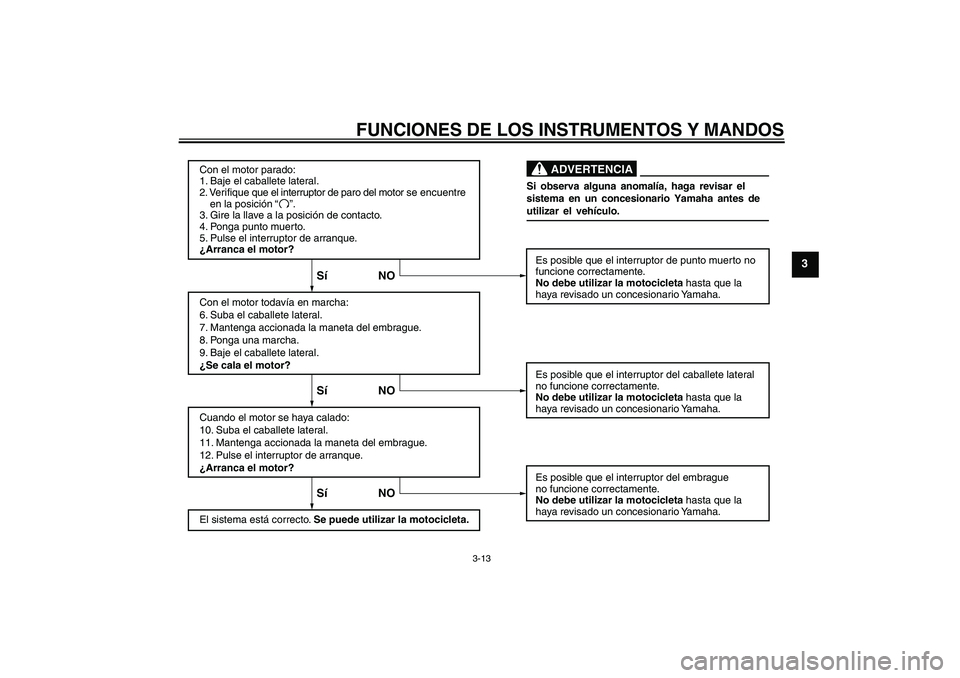

Page 27 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de paro del motor se encuentre
en la posición
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
“ ”.
U5D1S1S0.book Page 13 Friday, September 5, 2008 1:35 PM
Page 28 of 82

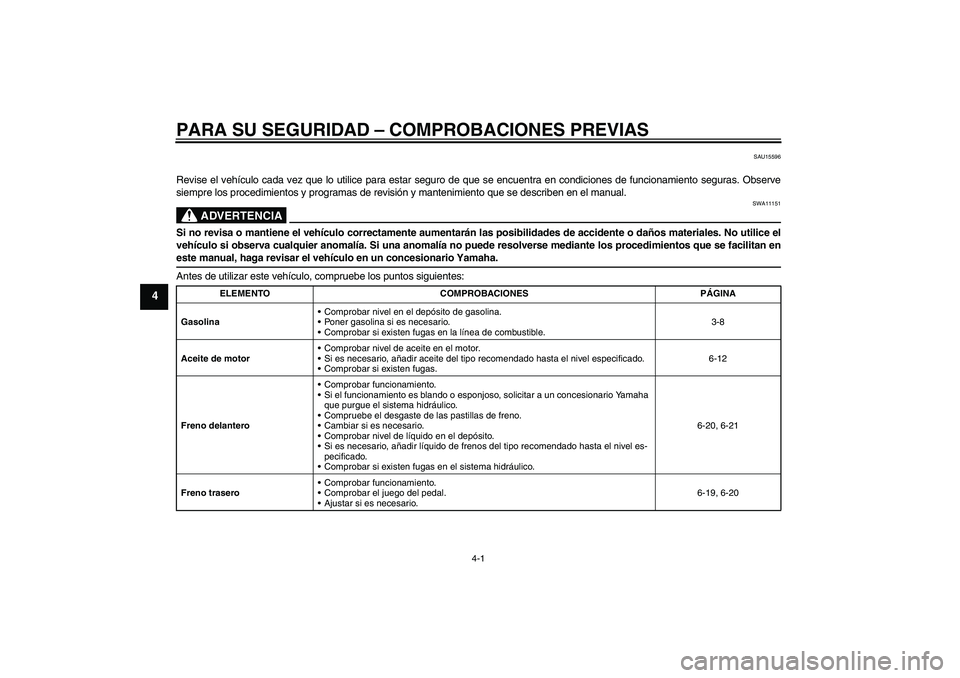

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan eneste manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-8
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-12
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-20, 6-21
Freno traseroComprobar funcionamiento.
Comprobar el juego del pedal.
Ajustar si es necesario.6-19, 6-20
U5D1S1S0.book Page 1 Friday, September 5, 2008 1:35 PM
Page 29 of 82

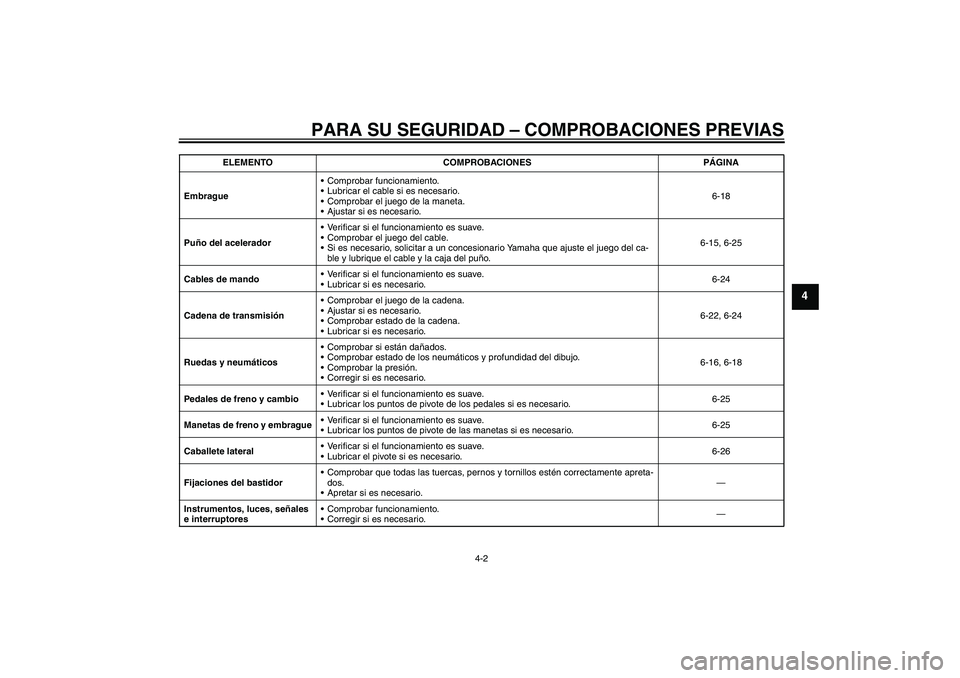

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4
EmbragueComprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario.6-18
Puño del aceleradorVerificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del ca-
ble y lubrique el cable y la caja del puño.6-15, 6-25
Cables de mandoVerificar si el funcionamiento es suave.
Lubricar si es necesario.6-24
Cadena de transmisiónComprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario.6-22, 6-24
Ruedas y neumáticosComprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-16, 6-18
Pedales de freno y cambioVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de los pedales si es necesario.6-25
Manetas de freno y embragueVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-25
Caballete lateralVerificar si el funcionamiento es suave.
Lubricar el pivote si es necesario.6-26
Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptoresComprobar funcionamiento.
Corregir si es necesario.— ELEMENTO COMPROBACIONES PÁGINA
U5D1S1S0.book Page 2 Friday, September 5, 2008 1:35 PM
Page 30 of 82

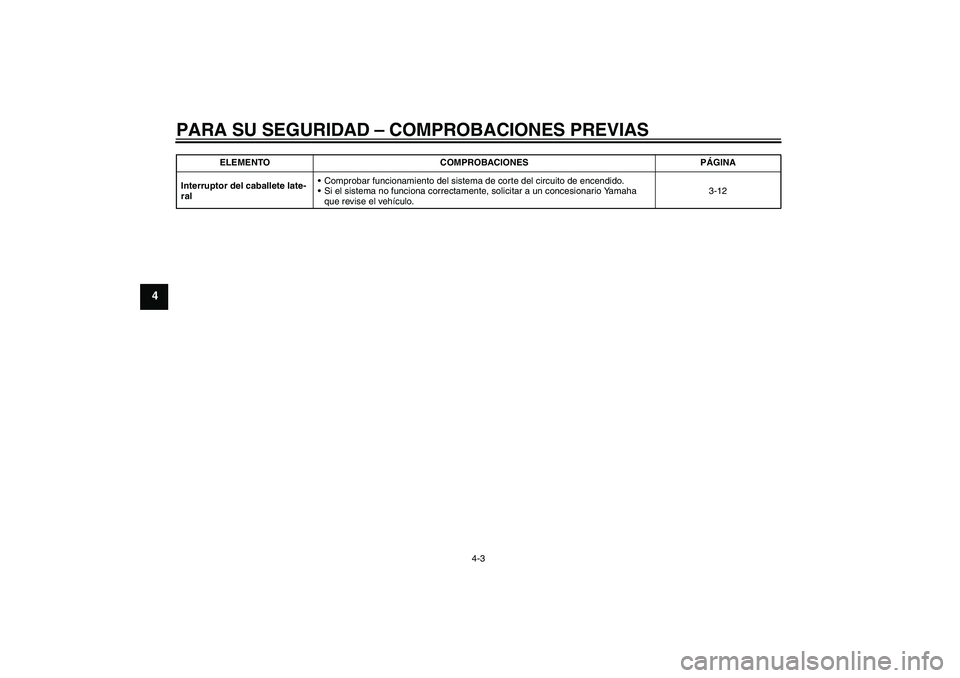

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
4
Interruptor del caballete late-
ral Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.3-12 ELEMENTO COMPROBACIONES PÁGINA
U5D1S1S0.book Page 3 Friday, September 5, 2008 1:35 PM
