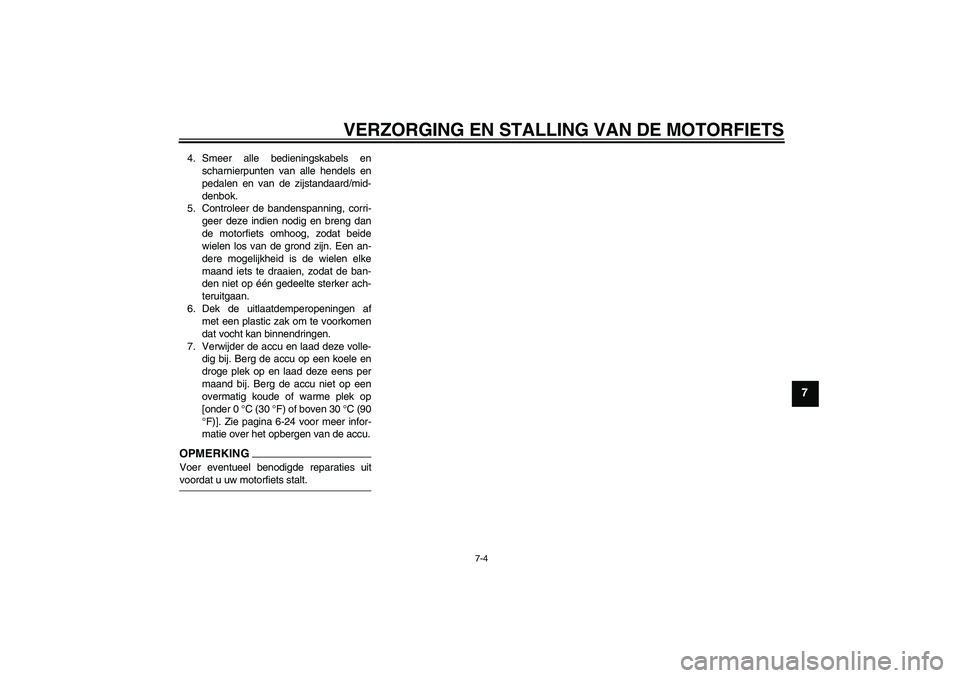

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-24 voor meer infor-
matie over het opbergen van de accu.OPMERKINGVoer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U5D1D1D0.book Page 4 Friday, September 5, 2008 1:14 PM

SPECIFICATIES
8-1
8

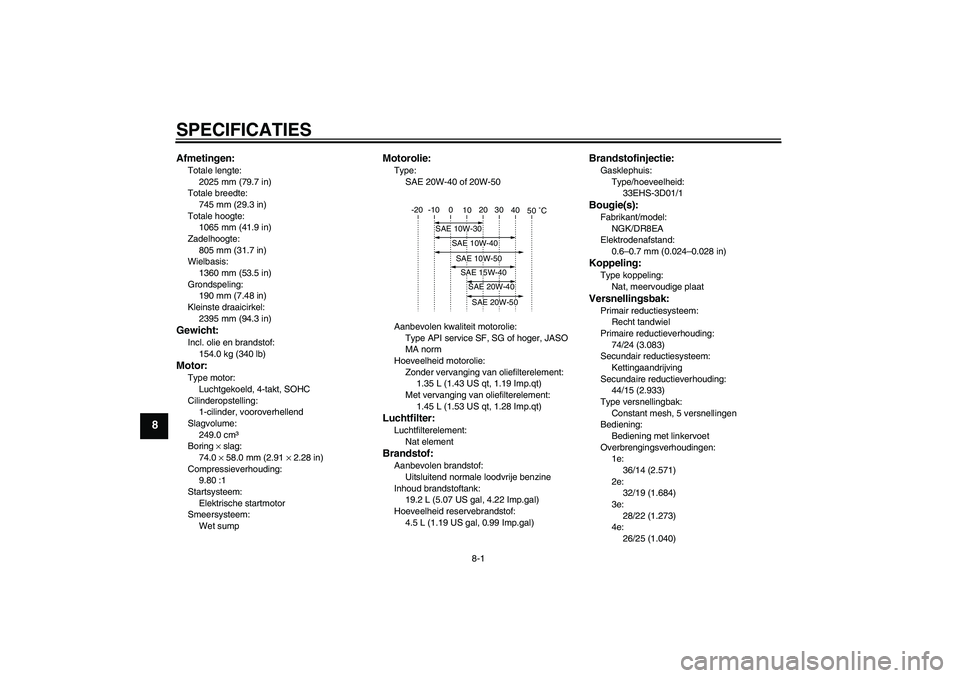

Afmetingen:Totale lengte:
2025 mm (79.7 in)
Totale breedte:
745 mm (29.3 in)
Totale hoogte:
1065 mm (41.9 in)
Zadelhoogte:
805 mm (31.7 in)
Wielbasis:
1360 mm (53.5 in)
Grondspeling:
190 mm (7.48 in)
Kleinste draaicirkel:
2395 mm (94.3 in)Gewicht:Incl. olie en brandstof:
154.0 kg (340 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
249.0 cm³
Boring × slag:
74.0 × 58.0 mm (2.91 × 2.28 in)
Compressieverhouding:
9.80 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE 20W-40 of 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SF, SG of hoger, JASO
MA norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
1.35 L (1.43 US qt, 1.19 Imp.qt)
Met vervanging van oliefilterelement:
1.45 L (1.53 US qt, 1.28 Imp.qt)Luchtfilter:Luchtfilterelement:
Nat elementBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
19.2 L (5.07 US gal, 4.22 Imp.gal)
Hoeveelheid reservebrandstof:
4.5 L (1.19 US gal, 0.99 Imp.gal)
Brandstofinjectie:Gasklephuis:
Type/hoeveelheid:
33EHS-3D01/1Bougie(s):Fabrikant/model:
NGK/DR8EA
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
74/24 (3.083)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
44/15 (2.933)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
36/14 (2.571)
2e:
32/19 (1.684)
3e:
28/22 (1.273)
4e:
26/25 (1.040)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5D1D1D0.book Page 1 Friday, September 5, 2008 1:14 PM

SPECIFICATIES
8-2
8
5e:
23/27 (0.852)

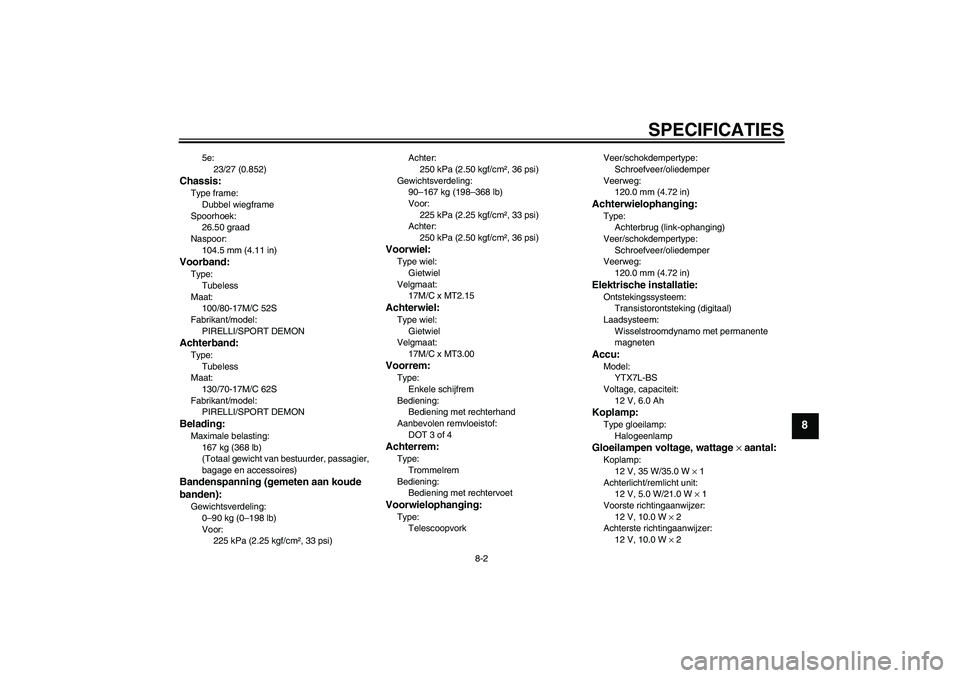

Chassis:Type frame:
Dubbel wiegframe
Spoorhoek:
26.50 graad
Naspoor:
104.5 mm (4.11 in)Voorband:Type:
Tubeless
Maat:
100/80-17M/C 52S
Fabrikant/model:
PIRELLI/SPORT DEMONAchterband:Type:
Tubeless
Maat:
130/70-17M/C 62S
Fabrikant/model:
PIRELLI/SPORT DEMONBelading:Maximale belasting:
167 kg (368 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (2.25 kgf/cm², 33 psi)Achter:
250 kPa (2.50 kgf/cm², 36 psi)
Gewichtsverdeling:
90–167 kg (198–368 lb)
Voor:
225 kPa (2.25 kgf/cm², 33 psi)
Achter:
250 kPa (2.50 kgf/cm², 36 psi)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT2.15Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.00Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 3 of 4Achterrem:Type:
Trommelrem
Bediening:
Bediening met rechtervoetVoorwielophanging:Type:
TelescoopvorkVeer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)
Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTX7L-BS
Voltage, capaciteit:
12 V, 6.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 35 W/35.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
U5D1D1D0.book Page 2 Friday, September 5, 2008 1:14 PM

SPECIFICATIES
8-3
8

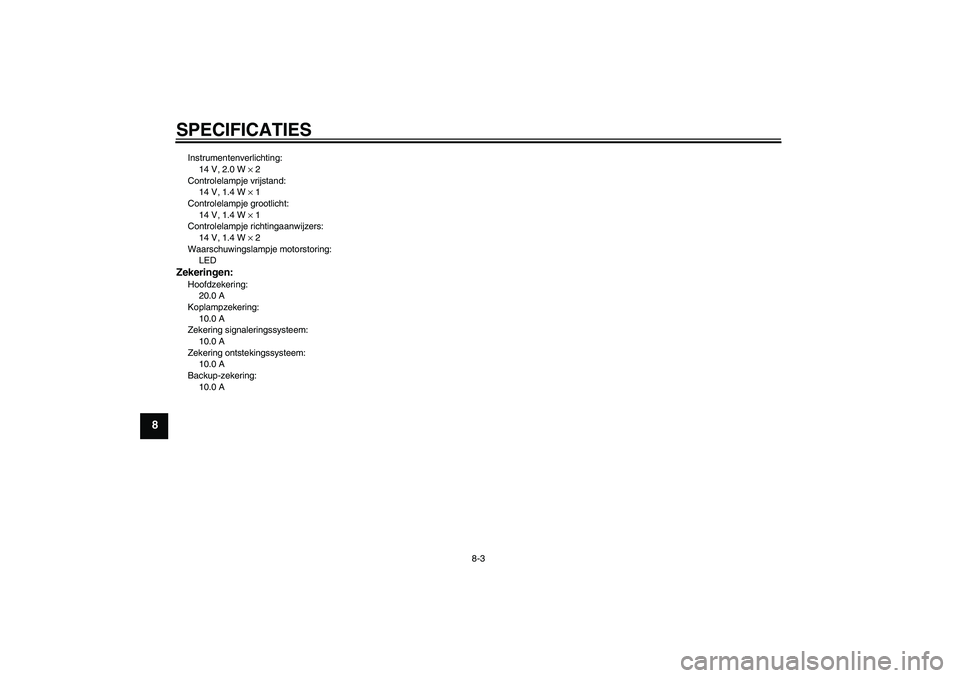

Instrumentenverlichting:
14 V, 2.0 W × 2
Controlelampje vrijstand:
14 V, 1.4 W × 1
Controlelampje grootlicht:
14 V, 1.4 W × 1
Controlelampje richtingaanwijzers:
14 V, 1.4 W × 2
Waarschuwingslampje motorstoring:
LEDZekeringen:Hoofdzekering:
20.0 A
Koplampzekering:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Backup-zekering:
10.0 A
U5D1D1D0.book Page 3 Friday, September 5, 2008 1:14 PM

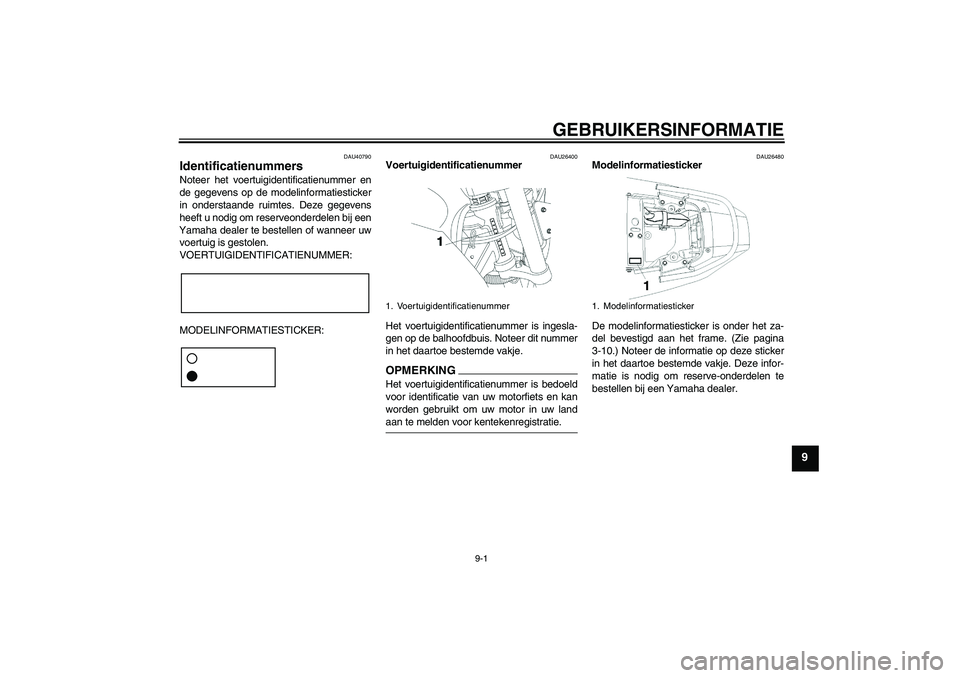

GEBRUIKERSINFORMATIE
9-1
9
DAU40790
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
DAU26480
Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-10.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1. Modelinformatiesticker
U5D1D1D0.book Page 1 Friday, September 5, 2008 1:14 PM

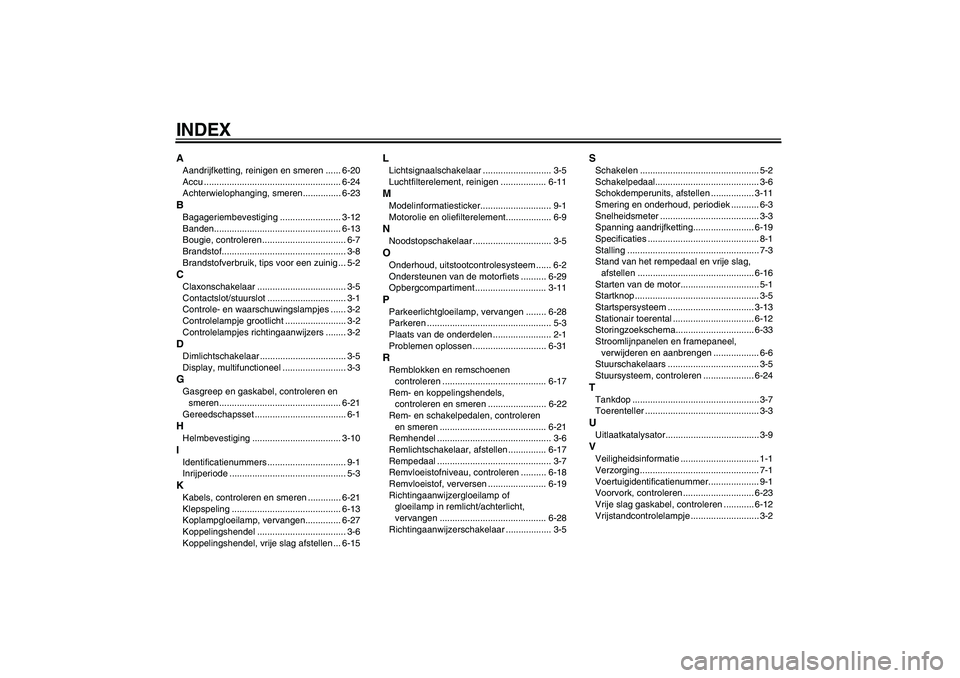

INDEXAAandrijfketting, reinigen en smeren ...... 6-20
Accu ...................................................... 6-24
Achterwielophanging, smeren............... 6-23BBagageriembevestiging ........................ 3-12
Banden.................................................. 6-13
Bougie, controleren ................................. 6-7
Brandstof................................................. 3-8
Brandstofverbruik, tips voor een zuinig ... 5-2CClaxonschakelaar ................................... 3-5
Contactslot/stuurslot ............................... 3-1
Controle- en waarschuwingslampjes ...... 3-2
Controlelampje grootlicht ........................ 3-2
Controlelampjes richtingaanwijzers ........ 3-2DDimlichtschakelaar .................................. 3-5
Display, multifunctioneel ......................... 3-3GGasgreep en gaskabel, controleren en
smeren................................................ 6-21
Gereedschapsset .................................... 6-1HHelmbevestiging ................................... 3-10IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-21
Klepspeling ........................................... 6-13
Koplampgloeilamp, vervangen.............. 6-27
Koppelingshendel ................................... 3-6
Koppelingshendel, vrije slag afstellen ... 6-15
LLichtsignaalschakelaar ........................... 3-5
Luchtfilterelement, reinigen .................. 6-11MModelinformatiesticker............................ 9-1
Motorolie en oliefilterelement.................. 6-9NNoodstopschakelaar ............................... 3-5OOnderhoud, uitstootcontrolesysteem ...... 6-2
Ondersteunen van de motorfiets .......... 6-29
Opbergcompartiment ............................ 3-11PParkeerlichtgloeilamp, vervangen ........ 6-28
Parkeren ................................................. 5-3
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-31RRemblokken en remschoenen
controleren ......................................... 6-17
Rem- en koppelingshendels,
controleren en smeren ....................... 6-22
Rem- en schakelpedalen, controleren
en smeren .......................................... 6-21
Remhendel ............................................. 3-6
Remlichtschakelaar, afstellen ............... 6-17
Rempedaal ............................................. 3-7
Remvloeistofniveau, controleren .......... 6-18
Remvloeistof, verversen ....................... 6-19
Richtingaanwijzergloeilamp of
gloeilamp in remlicht/achterlicht,
vervangen .......................................... 6-28
Richtingaanwijzerschakelaar .................. 3-5
SSchakelen ............................................... 5-2
Schakelpedaal......................................... 3-6
Schokdemperunits, afstellen ................. 3-11
Smering en onderhoud, periodiek ........... 6-3
Snelheidsmeter ....................................... 3-3
Spanning aandrijfketting........................ 6-19
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Stand van het rempedaal en vrije slag,
afstellen .............................................. 6-16
Starten van de motor............................... 5-1
Startknop ................................................. 3-5
Startspersysteem .................................. 3-13
Stationair toerental ................................ 6-12
Storingzoekschema............................... 6-33
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .................. 6-6
Stuurschakelaars .................................... 3-5
Stuursysteem, controleren .................... 6-24TTankdop .................................................. 3-7
Toerenteller ............................................. 3-3UUitlaatkatalysator..................................... 3-9VVeiligheidsinformatie ............................... 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer.................... 9-1
Voorvork, controleren ............................ 6-23
Vrije slag gaskabel, controleren ............ 6-12
Vrijstandcontrolelampje ........................... 3-2
U5D1D1D0.book Page 1 Friday, September 5, 2008 1:14 PM

INDEX

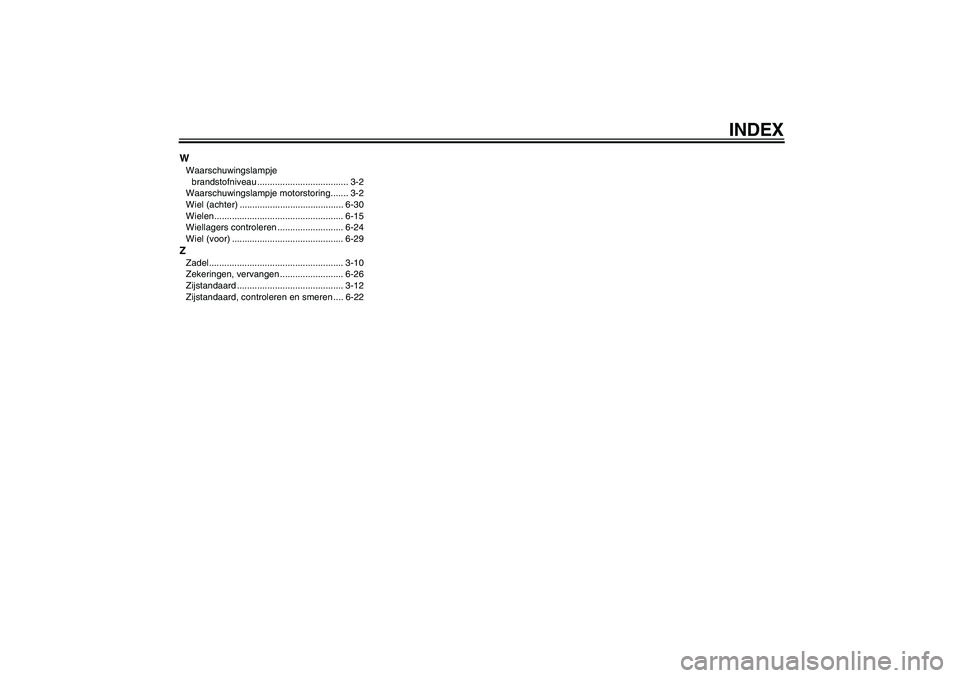

WWaarschuwingslampje
