INFORMAZIONI DI SICUREZZA
1-4
1
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-15 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
U5D1H1H0.book Page 4 Friday, September 5, 2008 11:45 AM

DESCRIZIONE
2-1
2
HAU10410

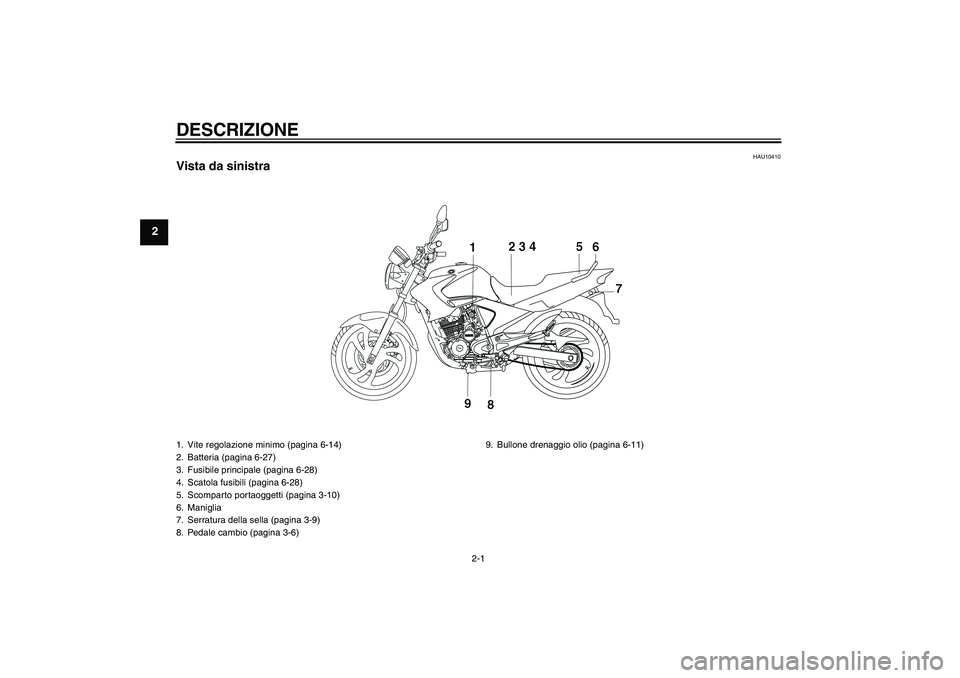

Vista da sinistra1. Vite regolazione minimo (pagina 6-14)
2. Batteria (pagina 6-27)
3. Fusibile principale (pagina 6-28)
4. Scatola fusibili (pagina 6-28)
5. Scomparto portaoggetti (pagina 3-10)
6. Maniglia
7. Serratura della sella (pagina 3-9)
8. Pedale cambio (pagina 3-6)9. Bullone drenaggio olio (pagina 6-11)U5D1H1H0.book Page 1 Friday, September 5, 2008 11:45 AM

DESCRIZIONE
2-2
2
HAU10420

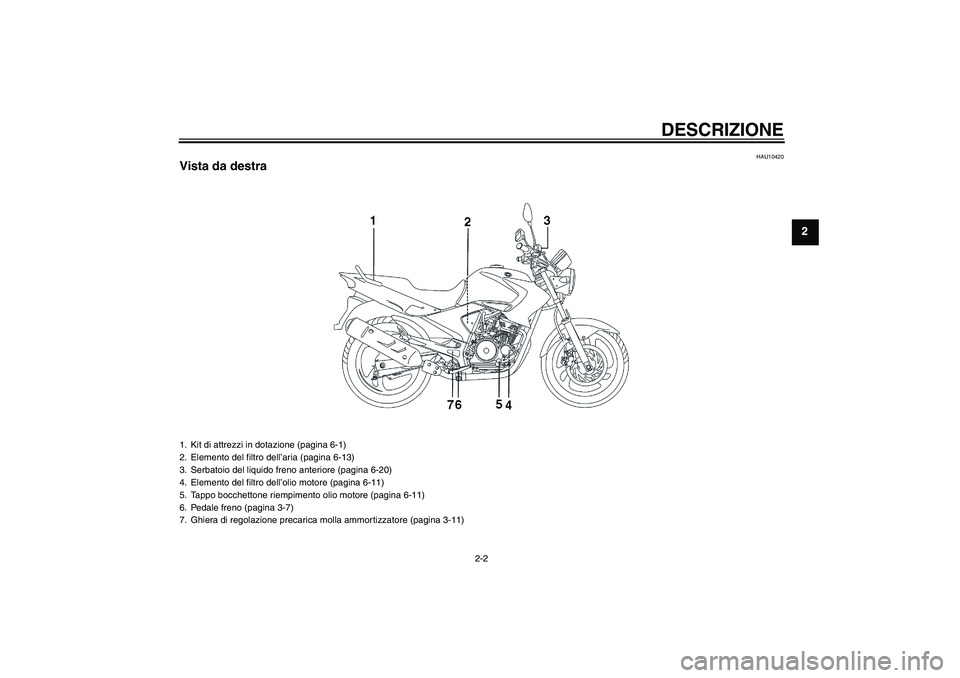

Vista da destra1. Kit di attrezzi in dotazione (pagina 6-1)
2. Elemento del filtro dell’aria (pagina 6-13)
3. Serbatoio del liquido freno anteriore (pagina 6-20)
4. Elemento del filtro dell’olio motore (pagina 6-11)
5. Tappo bocchettone riempimento olio motore (pagina 6-11)
6. Pedale freno (pagina 3-7)
7. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-11)
U5D1H1H0.book Page 2 Friday, September 5, 2008 11:45 AM

DESCRIZIONE
2-3
2
HAU10430

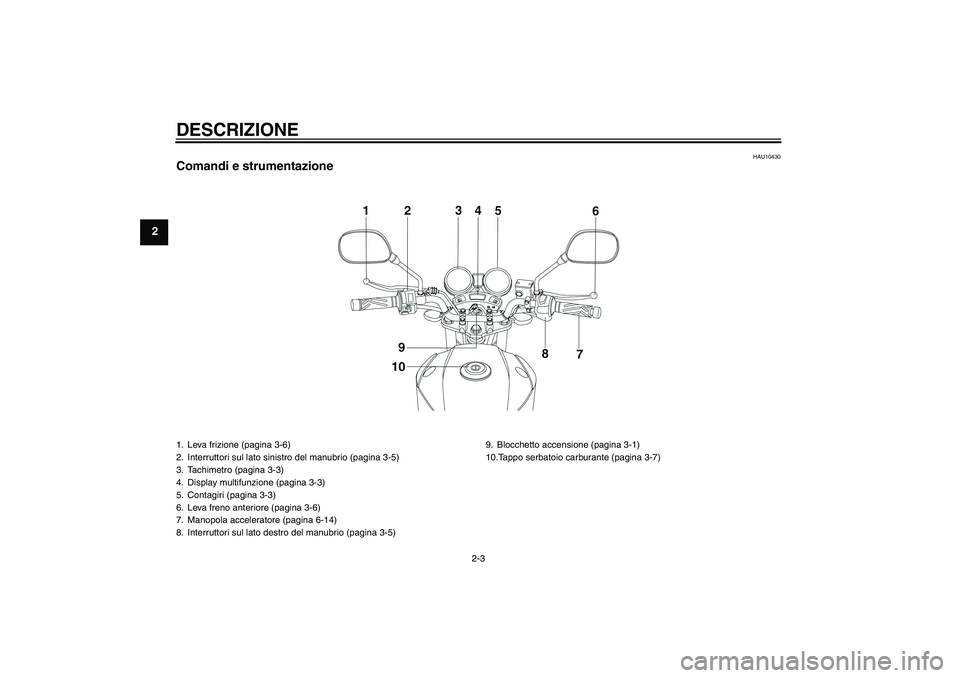

Comandi e strumentazione1. Leva frizione (pagina 3-6)
2. Interruttori sul lato sinistro del manubrio (pagina 3-5)
3. Tachimetro (pagina 3-3)
4. Display multifunzione (pagina 3-3)
5. Contagiri (pagina 3-3)
6. Leva freno anteriore (pagina 3-6)
7. Manopola acceleratore (pagina 6-14)
8. Interruttori sul lato destro del manubrio (pagina 3-5)9. Blocchetto accensione (pagina 3-1)
10.Tappo serbatoio carburante (pagina 3-7)U5D1H1H0.book Page 3 Friday, September 5, 2008 11:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10460

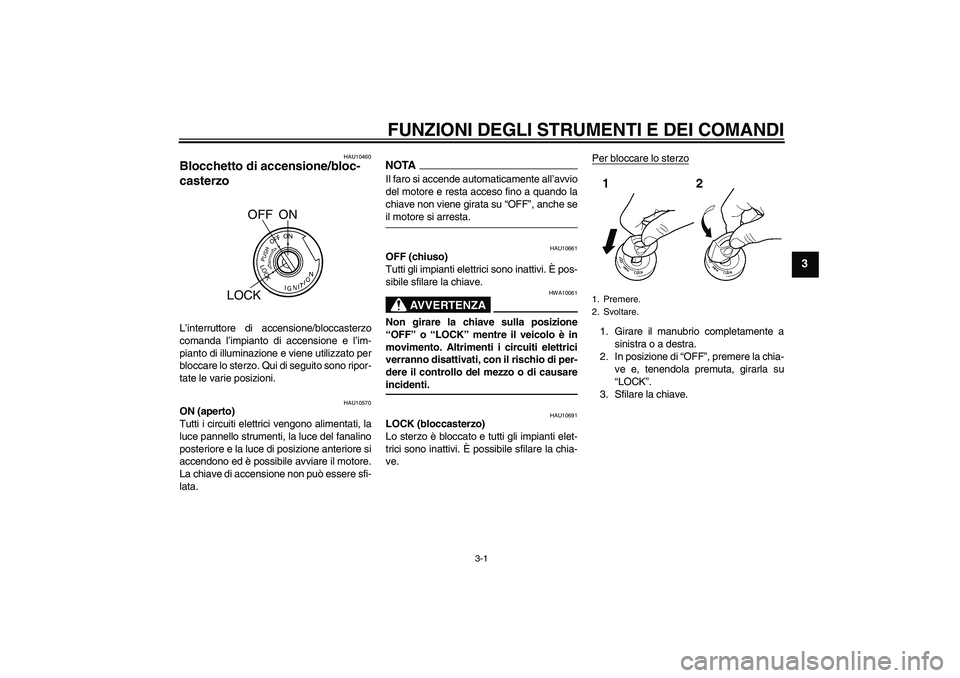

Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo. Qui di seguito sono ripor-
tate le varie posizioni.
HAU10570
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, la
luce pannello strumenti, la luce del fanalino
posteriore e la luce di posizione anteriore si
accendono ed è possibile avviare il motore.
La chiave di accensione non può essere sfi-
lata.
NOTAIl faro si accende automaticamente all’avvio
del motore e resta acceso fino a quando la
chiave non viene girata su “OFF”, anche seil motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU10691
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.
OFF ON
LOCK
1. Premere.
2. Svoltare.
U5D1H1H0.book Page 1 Friday, September 5, 2008 11:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAU11003

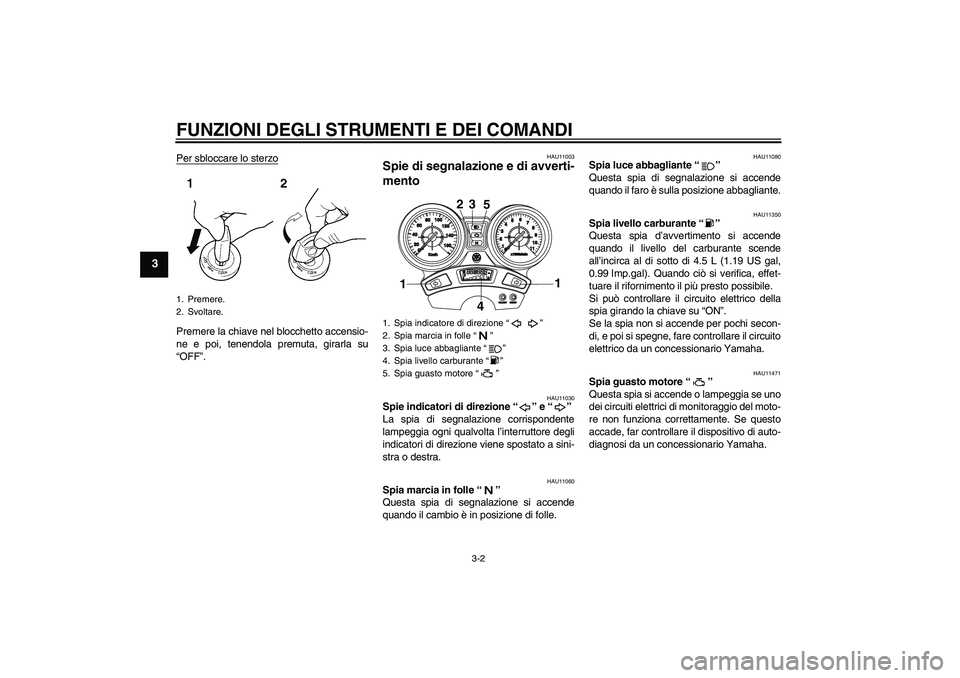

Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11060
Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11350
Spia livello carburante“”
Questa spia d’avvertimento si accende
quando il livello del carburante scende
all’incirca al di sotto di 4.5 L (1.19 US gal,
0.99 Imp.gal). Quando ciò si verifica, effet-
tuare il rifornimento il più presto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.
HAU11471
Spia guasto motore“”
Questa spia si accende o lampeggia se uno
dei circuiti elettrici di monitoraggio del moto-
re non funziona correttamente. Se questo
accade, far controllare il dispositivo di auto-
diagnosi da un concessionario Yamaha.
1. Premere.
2. Svoltare.
1. Spia indicatore di direzione“”
2. Spia marcia in folle“”
3. Spia luce abbagliante“”
4. Spia livello carburante“”
5. Spia guasto motore“”
Km/h
20 406080100
120
140
160
N
x1000r/min
10 456
7
8
9 3
2
1
Km
11
RESET SELECT
TRIP
ODO2
3
5
1
4 1
U5D1H1H0.book Page 2 Friday, September 5, 2008 11:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAU11601

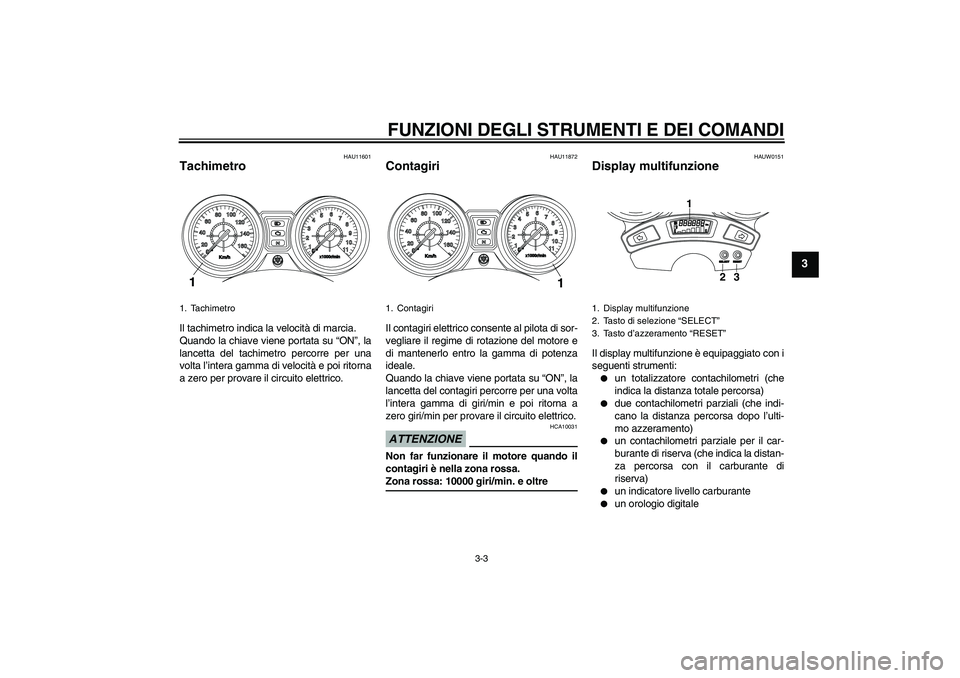

Tachimetro Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.
HAU11872
Contagiri Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.ATTENZIONE
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 10000 giri/min. e oltre
HAUW0151
Display multifunzione Il display multifunzione è equipaggiato con i
seguenti strumenti:

un totalizzatore contachilometri (che
indica la distanza totale percorsa)


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)


un indicatore livello carburante


un orologio digitale
1. Tachimetro
1. Contagiri
1. Display multifunzione
2. Tasto di selezione “SELECT”
3. Tasto d’azzeramento “RESET”
Km
RESET SELECT
TRIP
ODO
1
2
3
U5D1H1H0.book Page 3 Friday, September 5, 2008 11:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
NOTARicordarsi di girare la chiave su “ON” primadi utilizzare i tasti “SELECT” e “RESET”.

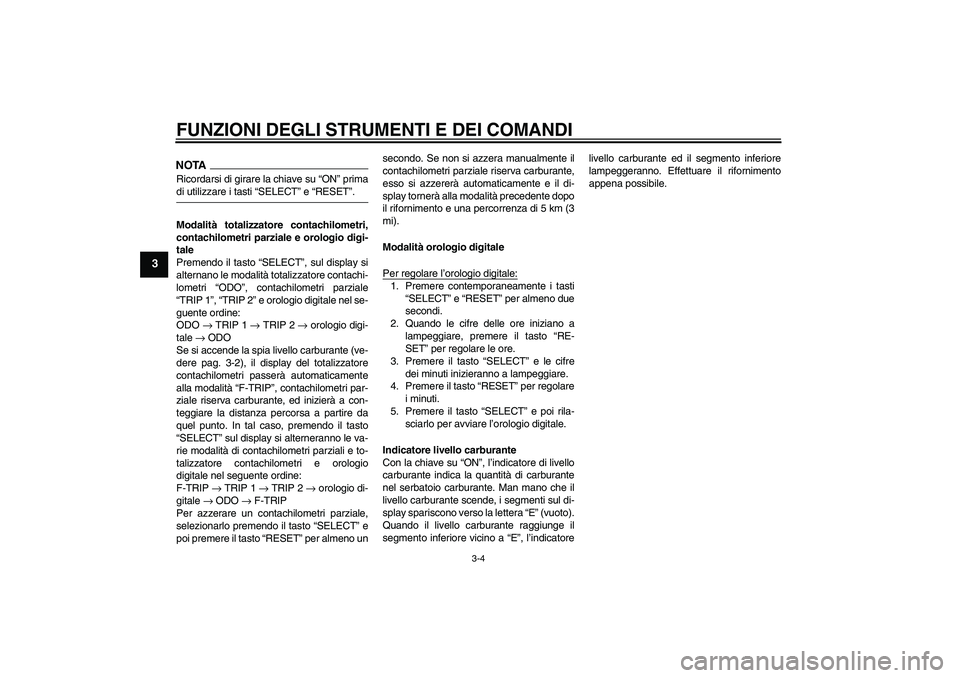

Modalità totalizzatore contachilometri,
contachilometri parziale e orologio digi-
tale
Premendo il tasto “SELECT”, sul display si
alternano le modalità totalizzatore contachi-
lometri “ODO”, contachilometri parziale
“TRIP 1”, “TRIP 2” e orologio digitale nel se-
guente ordine:
ODO → TRIP 1 → TRIP 2 → orologio digi-
tale → ODO
Se si accende la spia livello carburante (ve-
dere pag. 3-2), il display del totalizzatore
contachilometri passerà automaticamente
alla modalità “F-TRIP”, contachilometri par-
ziale riserva carburante, ed inizierà a con-
teggiare la distanza percorsa a partire da
quel punto. In tal caso, premendo il tasto
“SELECT” sul display si alterneranno le va-
rie modalità di contachilometri parziali e to-
talizzatore contachilometri e orologio
digitale nel seguente ordine:
F-TRIP → TRIP 1 → TRIP 2 → orologio di-
gitale → ODO → F-TRIP
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto “RESET” per almeno unsecondo. Se non si azzera manualmente il
contachilometri parziale riserva carburante,
esso si azzererà automaticamente e il di-
splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km (3
mi).
Modalità orologio digitale
Per regolare l’orologio digitale:
1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto “RESET” per regolare
i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livello
carburante indica la quantità di carburante
nel serbatoio carburante. Man mano che il
livello carburante scende, i segmenti sul di-
splay spariscono verso la lettera “E” (vuoto).
Quando il livello carburante raggiunge il
segmento inferiore vicino a “E”, l’indicatorelivello carburante ed il segmento inferiore
lampeggeranno. Effettuare il rifornimento
appena possibile.
U5D1H1H0.book Page 4 Friday, September 5, 2008 11:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU12347

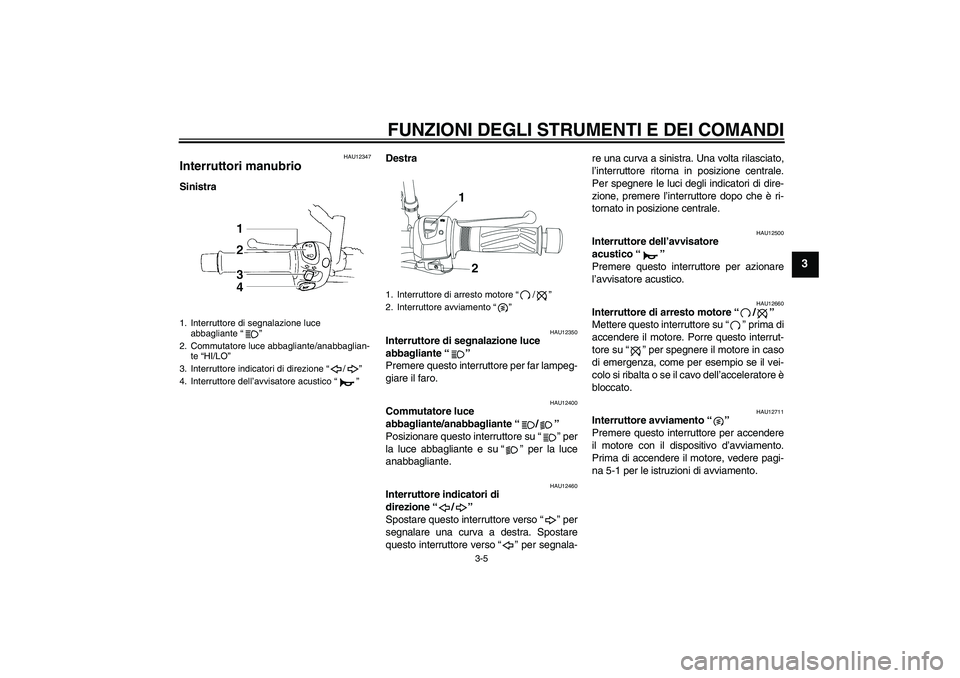

Interruttori manubrio SinistraDestra
HAU12350
Interruttore di segnalazione luce
abbagliante“”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su“” per
la luce abbagliante e su“” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di
direzione“/”
Spostare questo interruttore verso“” per
segnalare una curva a destra. Spostare
questo interruttore verso“” per segnala-re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore“/”
Mettere questo interruttore su“” prima di
accendere il motore. Porre questo interrut-
tore su“” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento“”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
1. Interruttore di segnalazione luce
abbagliante“”
2. Commutatore luce abbagliante/anabbaglian-
te “HI/LO”
3. Interruttore indicatori di direzione“/”
4. Interruttore dell’avvisatore acustico“”
1. Interruttore di arresto motore“/”
2. Interruttore avviamento“”
U5D1H1H0.book Page 5 Friday, September 5, 2008 11:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3

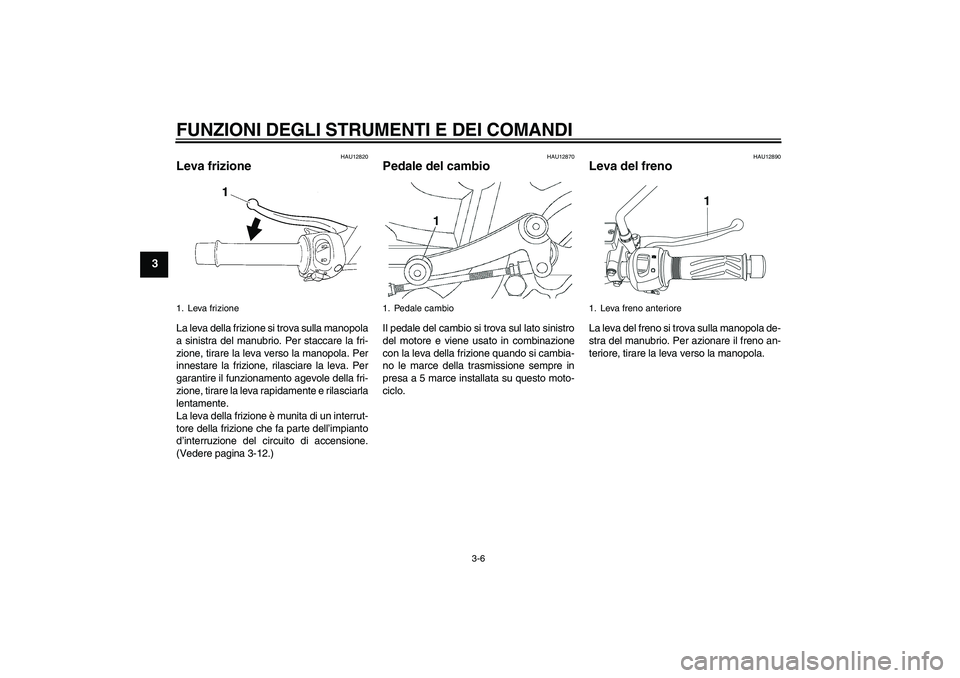

HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-12.)
HAU12870
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 5 marce installata su questo moto-
ciclo.
HAU12890
Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
1. Leva frizione
1. Pedale cambio
1. Leva freno anteriore
U5D1H1H0.book Page 6 Friday, September 5, 2008 11:45 AM
